一个DMA向4个PWM的通道传输数据

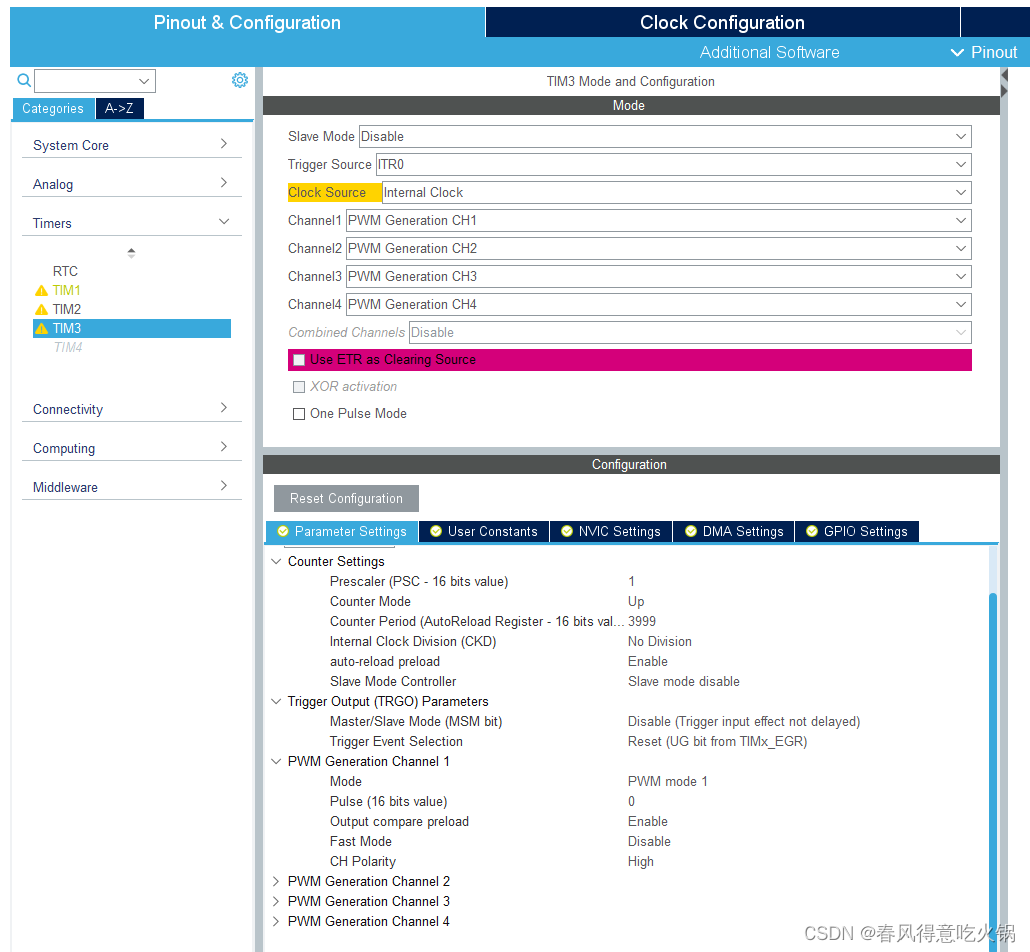

定时器的通道一定要配置成**PWM生成通道**才可以，

配置成 生成PWM不输出 在程序中是开启不了的。

在这里插入图片描述

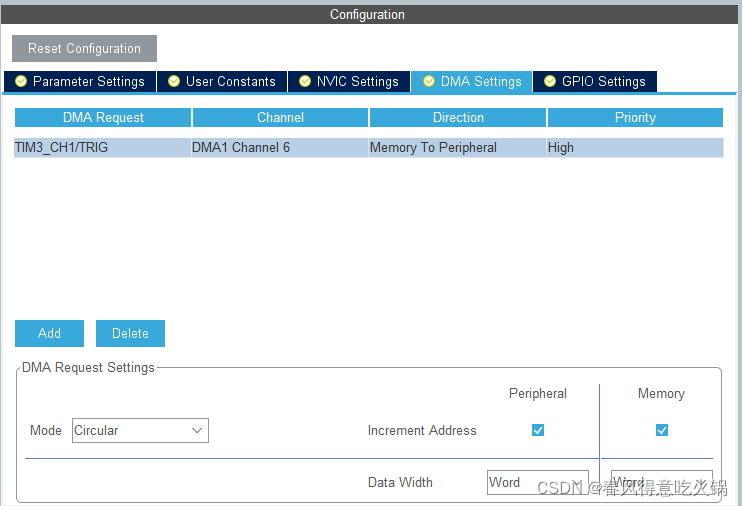

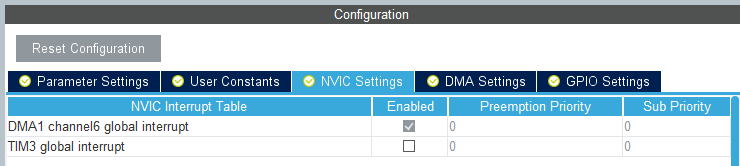

DMA配置：

循环发送，连续不断的向外发送，只需初始化时开启一次。
外设地址增加,4个通道
内存地址增加，4个数据

/* TIM3 DMA Init */
    /* TIM3_CH1_TRIG Init */
    hdma_tim3_ch1_trig.Instance = DMA1_Channel6;
    hdma_tim3_ch1_trig.Init.Direction = DMA_MEMORY_TO_PERIPH;
    hdma_tim3_ch1_trig.Init.PeriphInc = DMA_PINC_ENABLE;
    hdma_tim3_ch1_trig.Init.MemInc = DMA_MINC_ENABLE;
    hdma_tim3_ch1_trig.Init.PeriphDataAlignment = DMA_PDATAALIGN_WORD;
    hdma_tim3_ch1_trig.Init.MemDataAlignment = DMA_MDATAALIGN_WORD;
    hdma_tim3_ch1_trig.Init.Mode = DMA_CIRCULAR;
    hdma_tim3_ch1_trig.Init.Priority = DMA_PRIORITY_HIGH;
    if (HAL_DMA_Init(&hdma_tim3_ch1_trig) != HAL_OK)
    {
      Error_Handler();
    }

    /* Several peripheral DMA handle pointers point to the same DMA handle.
     Be aware that there is only one channel to perform all the requested DMAs. */
    __HAL_LINKDMA(tim_baseHandle,hdma[TIM_DMA_ID_CC1],hdma_tim3_ch1_trig);
    __HAL_LINKDMA(tim_baseHandle,hdma[TIM_DMA_ID_TRIGGER],hdma_tim3_ch1_trig);

PWM.c

#include "main.h"


#include "PWM.H"
#include "tim.h"


u32 pwm[4]={200,200,200,200};



void Pwm_Strat()
{

	HAL_TIM_PWM_Start(&htim3,TIM_CHANNEL_1);
	HAL_TIM_PWM_Start(&htim3,TIM_CHANNEL_2);
	HAL_TIM_PWM_Start(&htim3,TIM_CHANNEL_3);
	HAL_TIM_PWM_Start(&htim3,TIM_CHANNEL_4);
	HAL_TIM_PWM_Start_DMA(&htim3,TIM_CHANNEL_1,&pwm[0],4);

}
void Pwm_Stop()
{


/*
	HAL_TIM_PWM_Stop(&htim3,TIM_CHANNEL_1);
	HAL_TIM_PWM_Stop(&htim3,TIM_CHANNEL_2);
	HAL_TIM_PWM_Stop(&htim3,TIM_CHANNEL_3);
	HAL_TIM_PWM_Stop(&htim3,TIM_CHANNEL_4);
 */


	HAL_TIM_PWM_Stop_DMA(&htim3,TIM_CHANNEL_1);
	HAL_TIM_PWM_Stop_DMA(&htim3,TIM_CHANNEL_2);
	HAL_TIM_PWM_Stop_DMA(&htim3,TIM_CHANNEL_3);
	HAL_TIM_PWM_Stop_DMA(&htim3,TIM_CHANNEL_4);

}

PWM.h

#ifndef _PWM_H
#define _PWM_H
#include "tim.h"

extern void Pwm_Strat();
extern void Pwm_Stop();

extern u32 pwm[4];


/*************使用时只需改下面a的值******************/
//不用DMA：
// #define Pwm1(a)  __HAL_TIM_SET_COMPARE(&htim3,TIM_CHANNEL_1,(a))
// #define Pwm2(a)  __HAL_TIM_SET_COMPARE(&htim3,TIM_CHANNEL_2,(a))
// #define Pwm3(a)  __HAL_TIM_SET_COMPARE(&htim3,TIM_CHANNEL_3,(a))
// #define Pwm4(a)  __HAL_TIM_SET_COMPARE(&htim3,TIM_CHANNEL_4,(a))

//用DMA
#define Pwm1(a)  (pwm[0]=(u32)(a))
#define Pwm2(a)  (pwm[1]=(u32)(a))
#define Pwm3(a)  (pwm[2]=(u32)(a))
#define Pwm4(a)  (pwm[3]=(u32)(a))



#endif
