如何在 Proteus仿真软件中添加新的元件库

大家好，希望你们都过得好。在今天的教程中，我将向您展示如何在 Proteus 8 软件中添加新的库。众所周知，Proteus 的数据库中没有所有组件，因此如果您想在 Proteus 中添加一个新组件并想在您的仿真中使用它，那么您必须先添加或安装Proteus 库。Proteus 8.17 2024年最新版 安装和汉化教程

1

第 1 步：下载 Proteus 库文件

以震动传感器仿真库为例 Proteus Library.zip。打开这个 Proteus Library .zip文件，你会得到三个文件，分别是：

• 振动传感器TEP.LIB

• 振动传感器TEP.IDX

• 振动传感器TEP.HEX

这些是振动传感器的 Proteus 库文件，需要放在 Proteus 软件的 Library 文件夹中。

2

第 2 步：安装 Proteus 文库

我们已经在第 1 步中下载了 Proteus Library zip 文件，现在我们需要将其安装在 Proteus 软件中。对于安装，我们不需要执行任何文件，只需将这些Proteus库文件复制并粘贴到Proteus的库文件夹中。

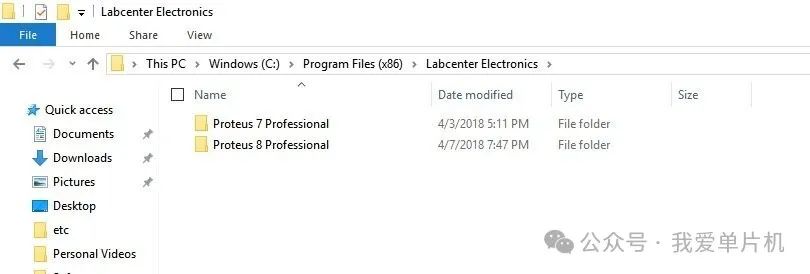

如果您使用的是 Windows 7、8 或 10，通常 Proteus 软件安装在 Program File （x86） 文件夹中，但它也可能安装在 Program File 文件夹中。因此，转到您的 C 驱动器，然后在这两个 Program File 文件夹中搜索 Labcenter Electronics。此 Labcenter Electronics 文件夹由 Proteus 安装程序自动生成。如果您已安装 Proteus 7 和/或 Proteus 8，它们将出现在此处。这是我的 Labcenter Electronics 文件夹的屏幕截图：

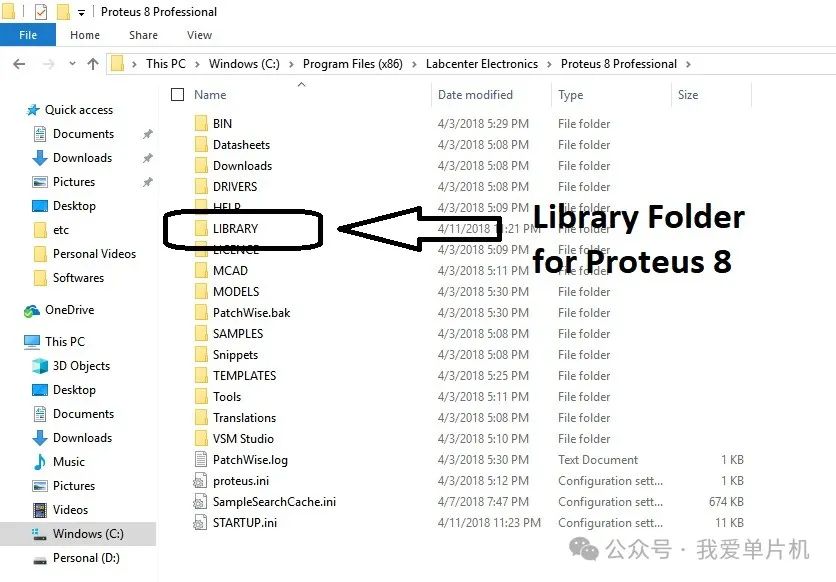

到达这里后，如果您想在 Proteus 8 中添加 Library，请单击 Proteus 8 软件，如下图所示：

您可以在上图中看到 Library 文件夹，因此只需将您的 Proteus Library 文件粘贴到此 Library 文件夹中即可。以下是 Proteus 8 Library 文件夹的完整链接：C：\Program Files （x86）\Labcenter Electronics\Proteus 8 Professional\LIBRARY。在某些 Proteus 8 安装中，您可以在以下链接中找到 Library 文件夹：C：\ProgramData\Labcenter Electronics\Proteus 8 Professional\LIBRARY。添加这些 Proteus 库文件后，重新启动 Proteus 软件。您必须重新启动它，否则它不会更新其组件的数据库。现在在组件搜索框中，键入 vibration sensor，您将获得结果。同样，如果您想在 Proteus 7 中安装 Proteus Library，请打开您的 Proteus 7 Professional，您也会在其中找到 Library 文件夹。这是屏幕截图：

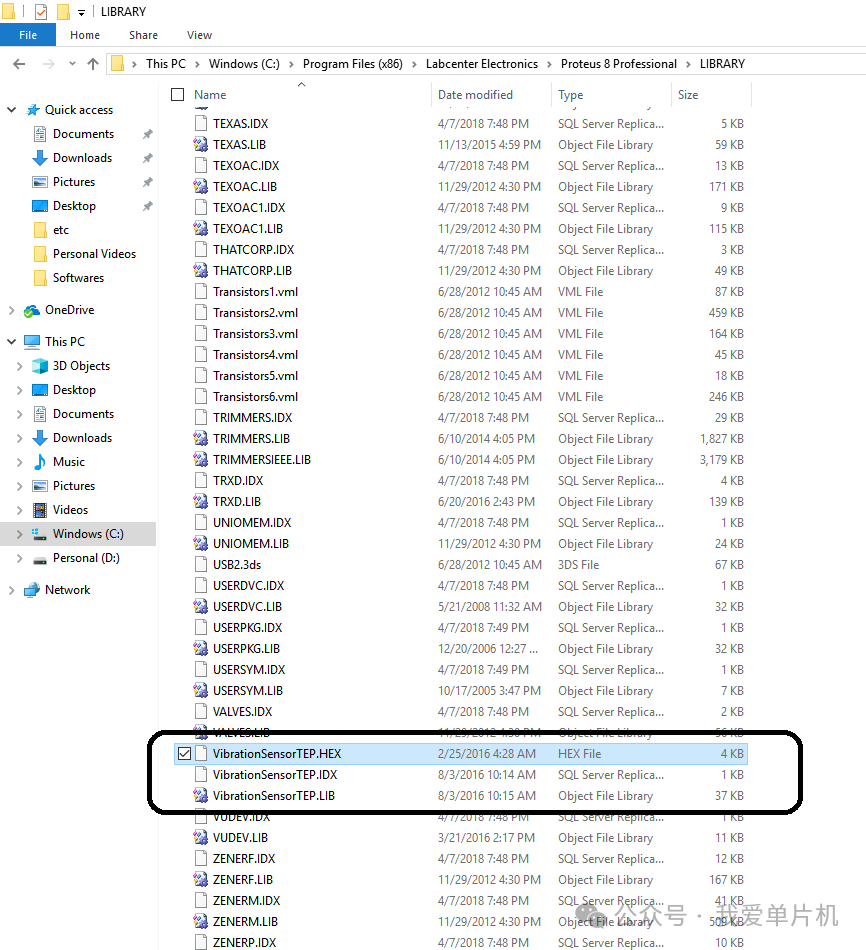

以下是 Proteus 7 Library 文件夹的完整链接：C：\Program Files （x86）\Labcenter Electronics\Proteus 7 Professional\LIBRARY 让我们打开这个 Library 文件夹，看看我们的 Vibration Sensor Library 文件。这是屏幕截图：

您可以在上图中看到我们的振动传感器库文件，我也将它们圈了起来。:P

3

第 3 步：模拟 Proteus 文库

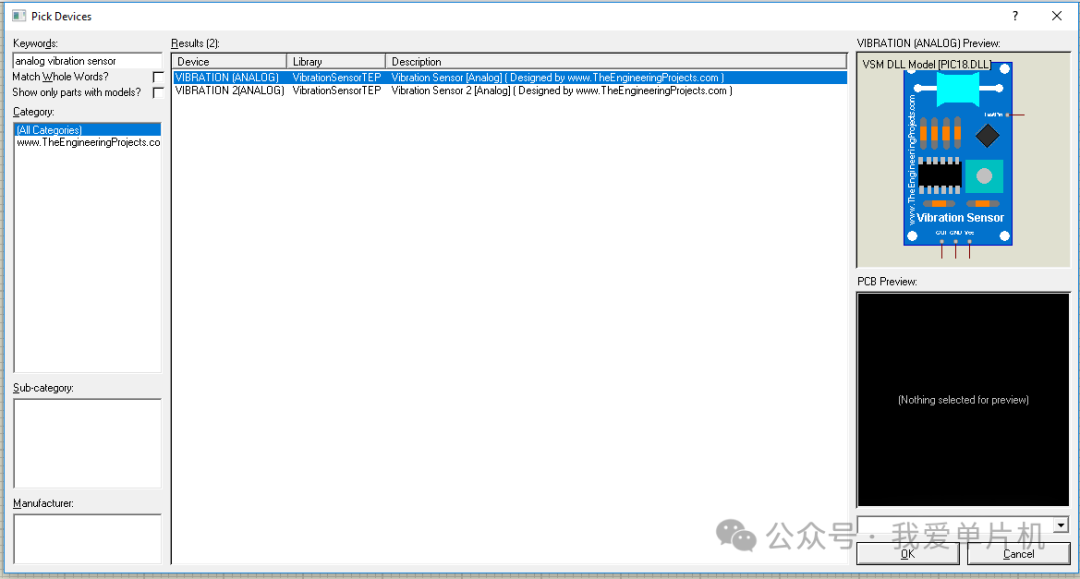

添加 Proteus Library Files 后，打开 Proteus 软件或重新启动它（如果它已经打开）。 在组件数据库中，搜索振动传感器，您将得到结果，如下图所示：

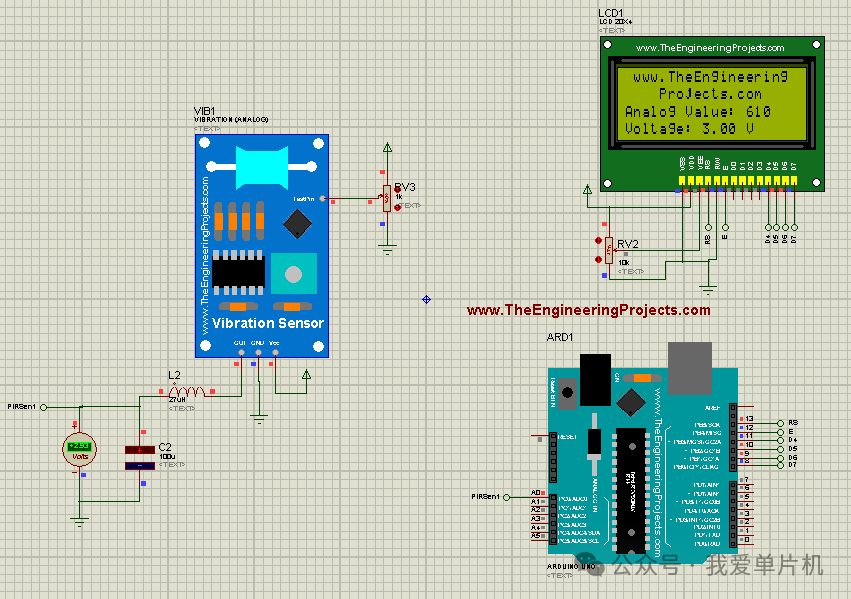

将其放在您的工作区中，您现在可以在 Proteus 中对其进行仿真了。 这是 Proteus 中振动传感器的工作模拟：

注意：有时，Library 文件夹是隐藏的，因此如果您找不到 Proteus Library 文件夹，请也检查隐藏的文件夹。 所以，这就是今天的全部内容。我希望现在您可以轻松地在 Proteus 8 中添加新的 Library。如果您有任何问题，请在评论中提问。我会尽力帮助你。:)
