Chariot测试LAN-＞WAN/WAN-＞LAN

1，测试前说明使用的路由器功能：WAN口的静态IP设置、DMZ映射。

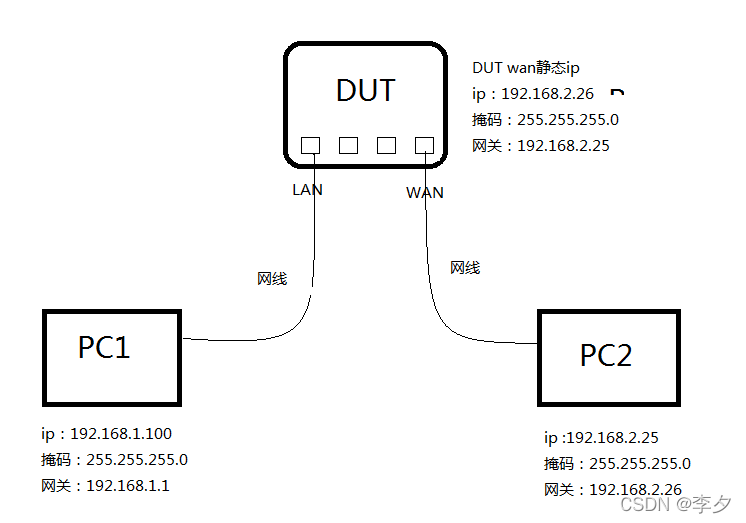

2，测试简易拓补图：

3，工作原理：

将一台PC1当做内网连接到路由器的LAN口（自动获取IP地址或者手动填写跟路由器同网段的IP地址）将一台PC2当做外网设置PC2网卡跟路由器不同网段的IP和网关。连接到路由器的WAN口。在PC1进入路由器WEB界面设置WAN口静态IP（跟PC2网卡设置的IP、网关相反）。在开启DMZ，将内网PC1的IP地址映射到WAN口上。

4：开始测试。

PC1设置：这是自动获取的

PC1设置：

这个IP地址只要跟路由器网关地址在同一网段就可以。

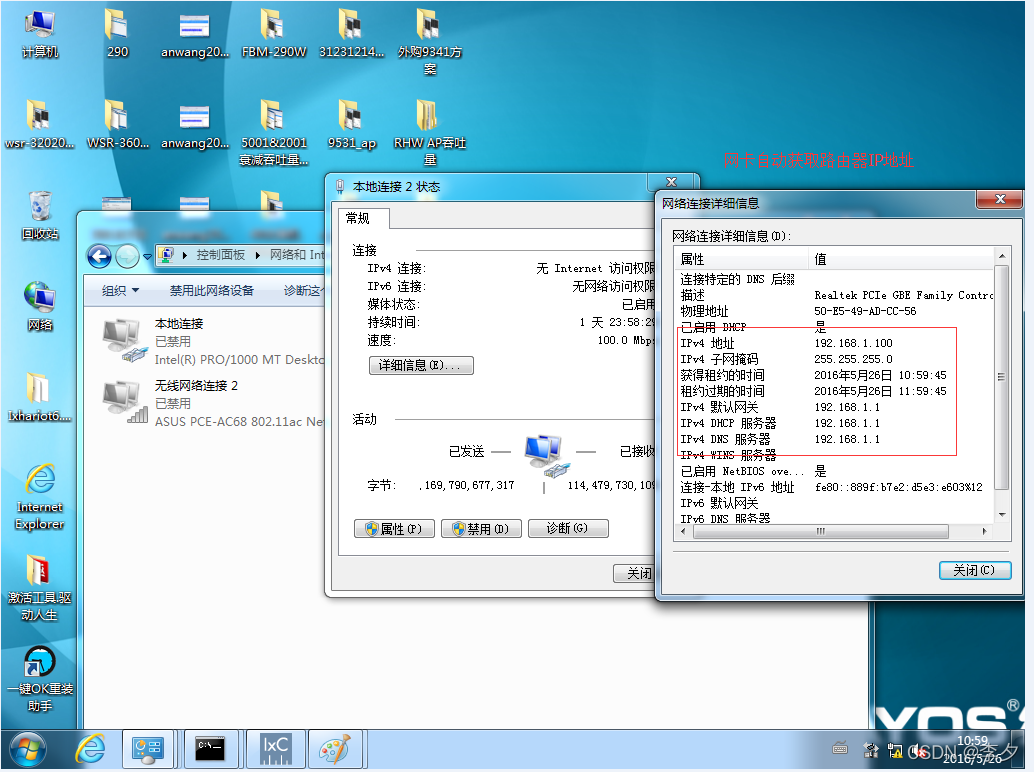

这是PC1网卡自动获取的

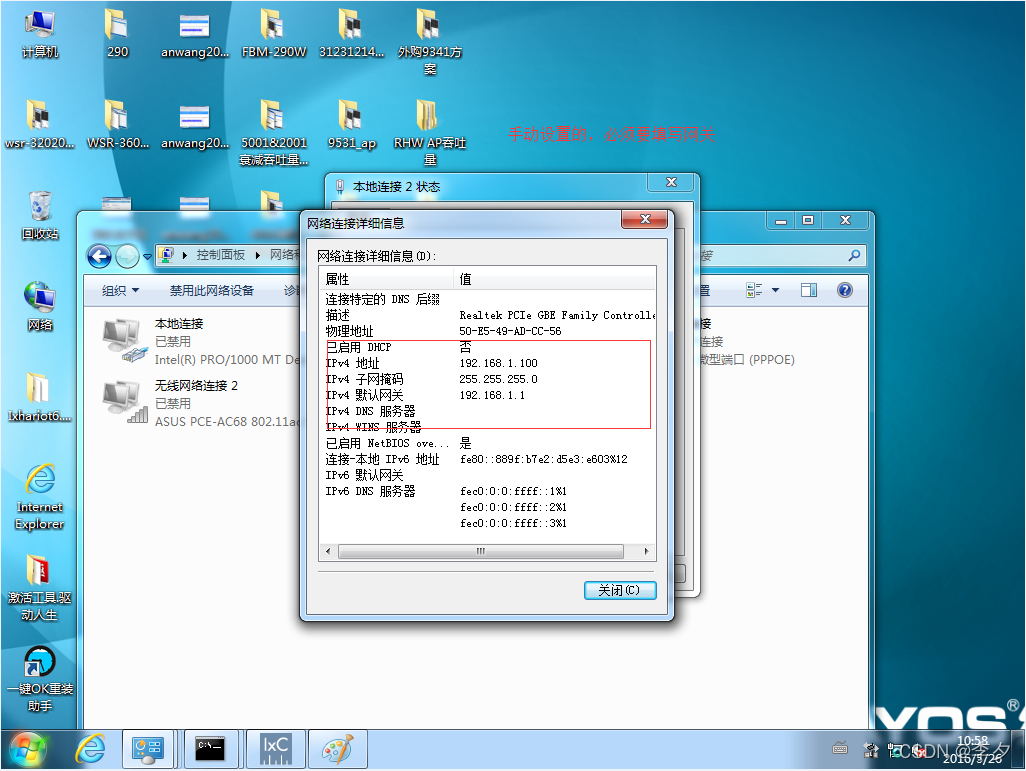

这是手动设置的，这是要注意：必须设置网关。

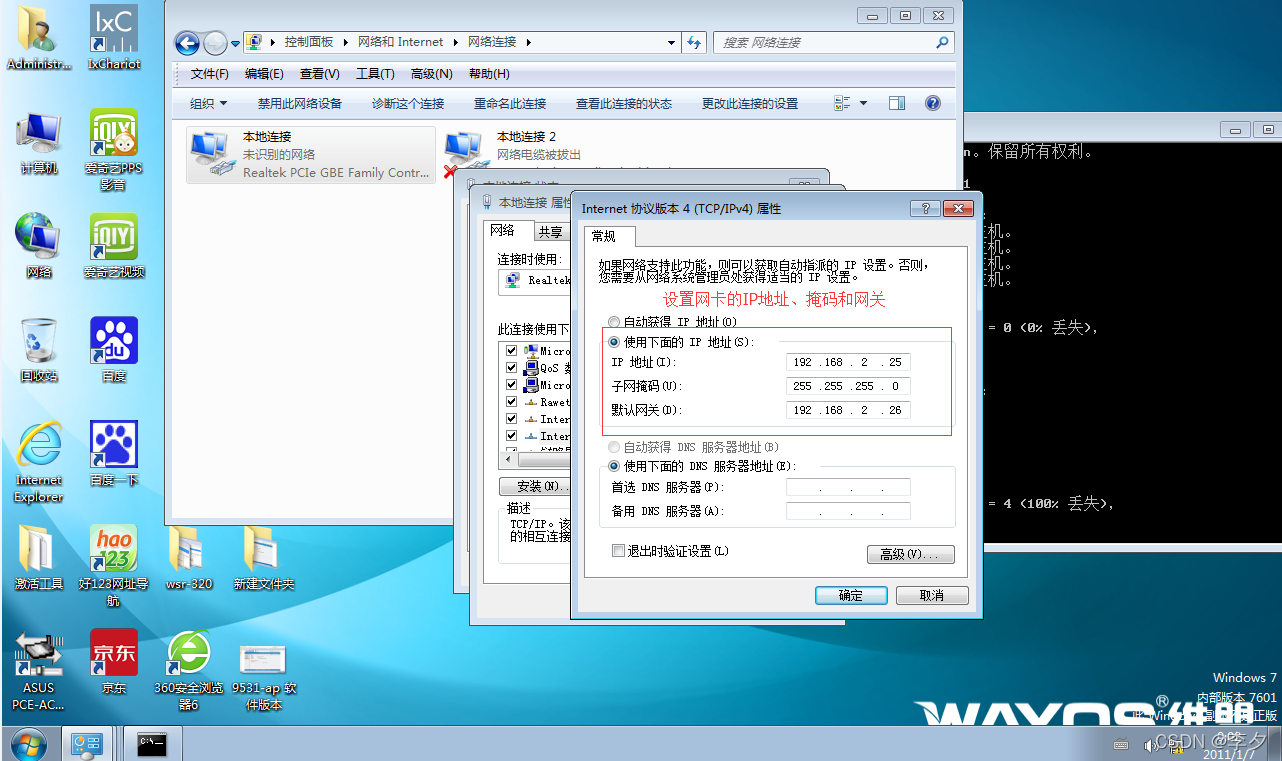

PC2设置：

PC2当做外网连接路由器的WAN口，必须要设置一个跟路由器不在同一网段的IP和网关。

举例：

路由器设置：

内网PC1进去路由器的WEB界面，选择WAN口设置，一开始没设置之前，wan2口是打感叹号的，设置完这些之后点击提交设置。

当出现WAN口显示连接状态如下图。表示已联机。

内网PC1开启dos命令输入Ping 192.168.2.25，通了表示已经正常连接。

开启映射：

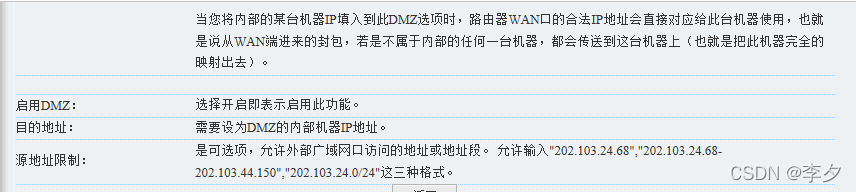

首先先了解一下DMZ：相当于把路由器的测试的LAN口映射到WAN口。所以这个WAN口进来的所有数据封包全部传送到测试LAN口。

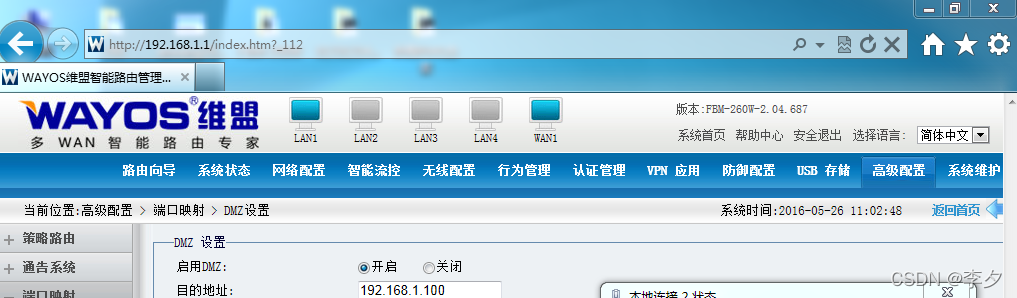

所以我们要把LAN口下面的PC1的IP映射到WAN口。具体设置如下，设置完之后提交设置。

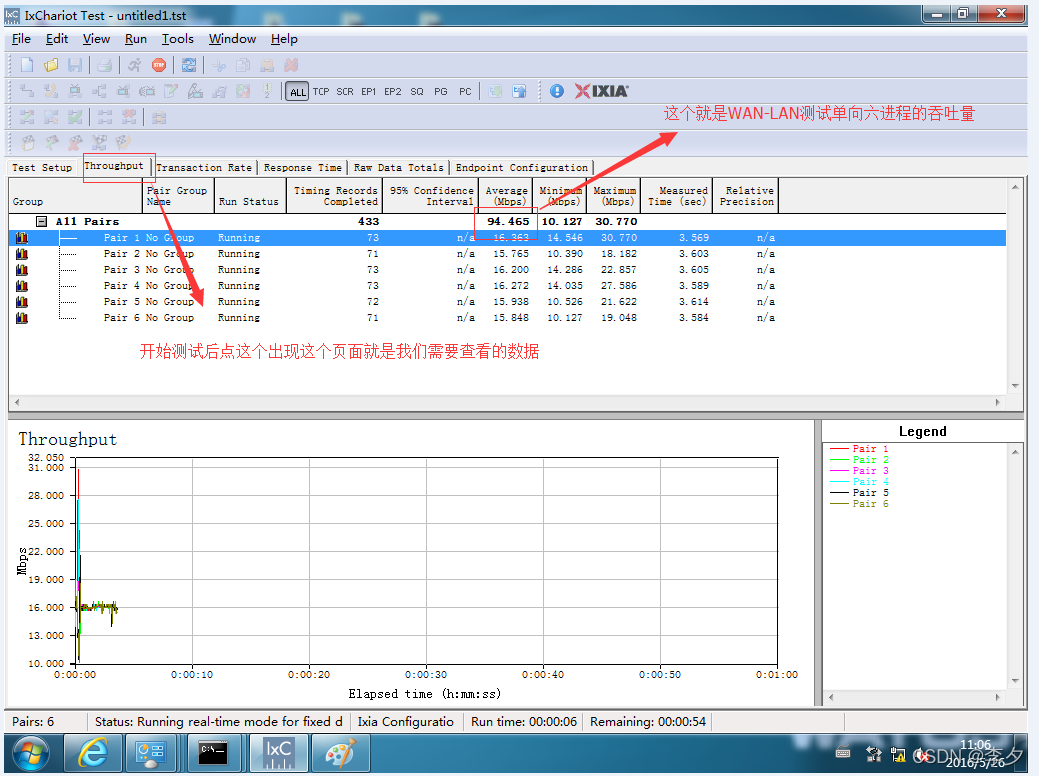

开始测试WAN-LAN单向六进程：

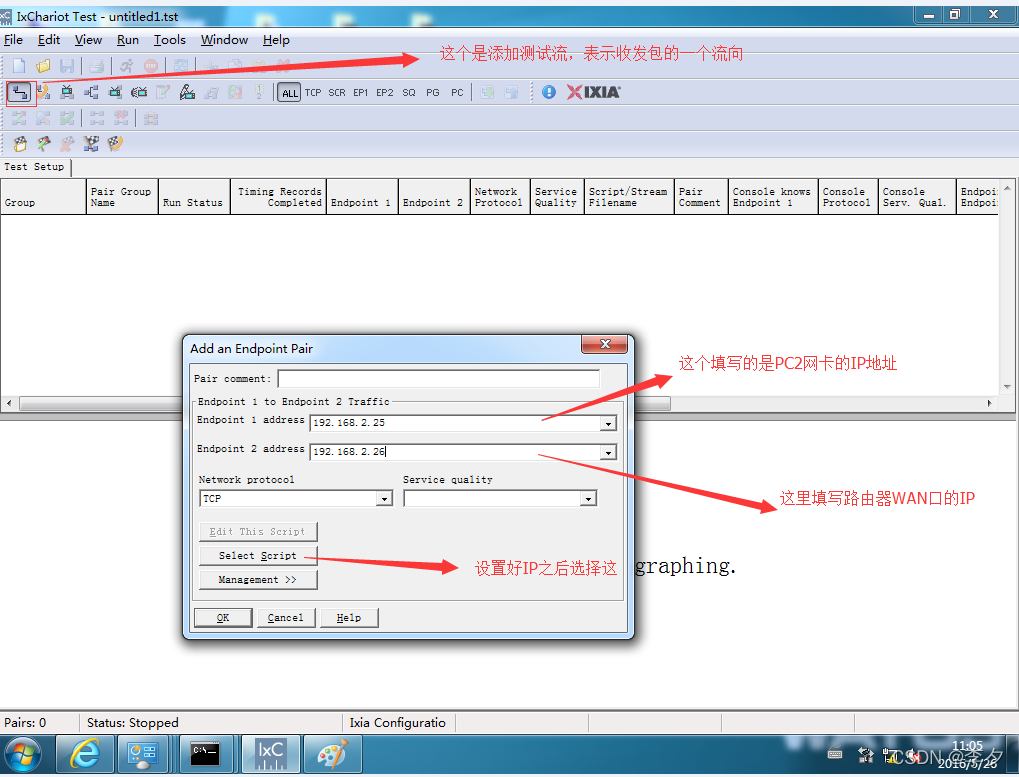

打开chariot软件：这里是添加数据流。

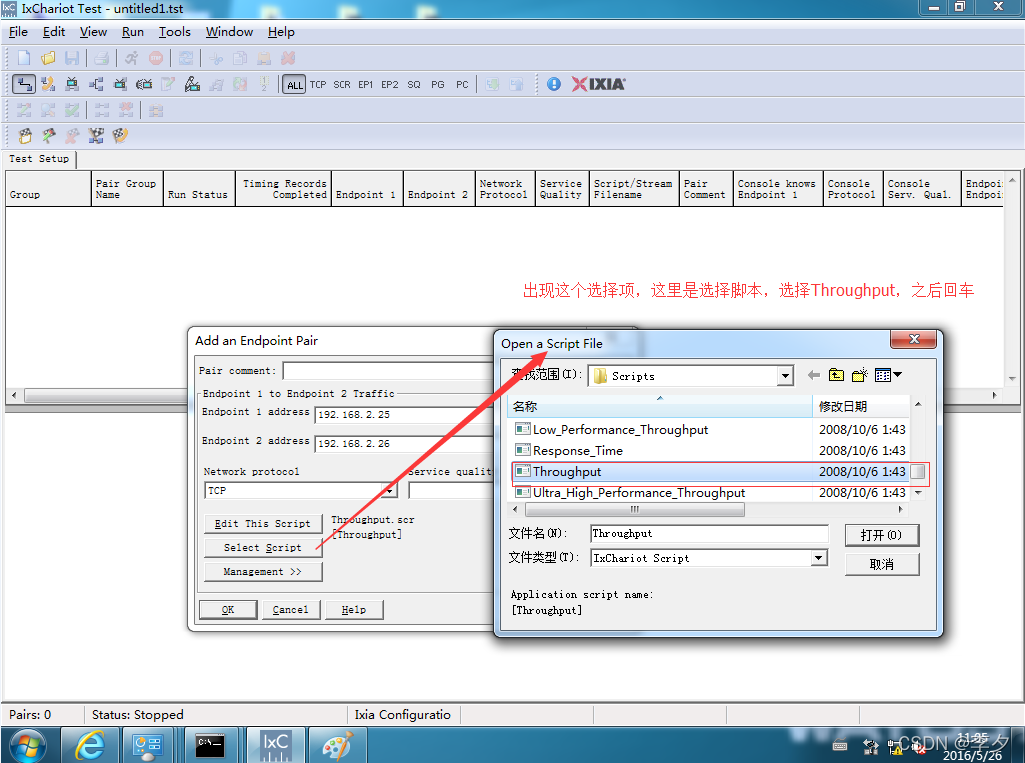

添加完数据流之后要给这个数据流选择脚本，一般是选择Throughput脚本；

注: 在测试稳定性和路由器端口速率千兆的时候可以选择HIGH_Performance。

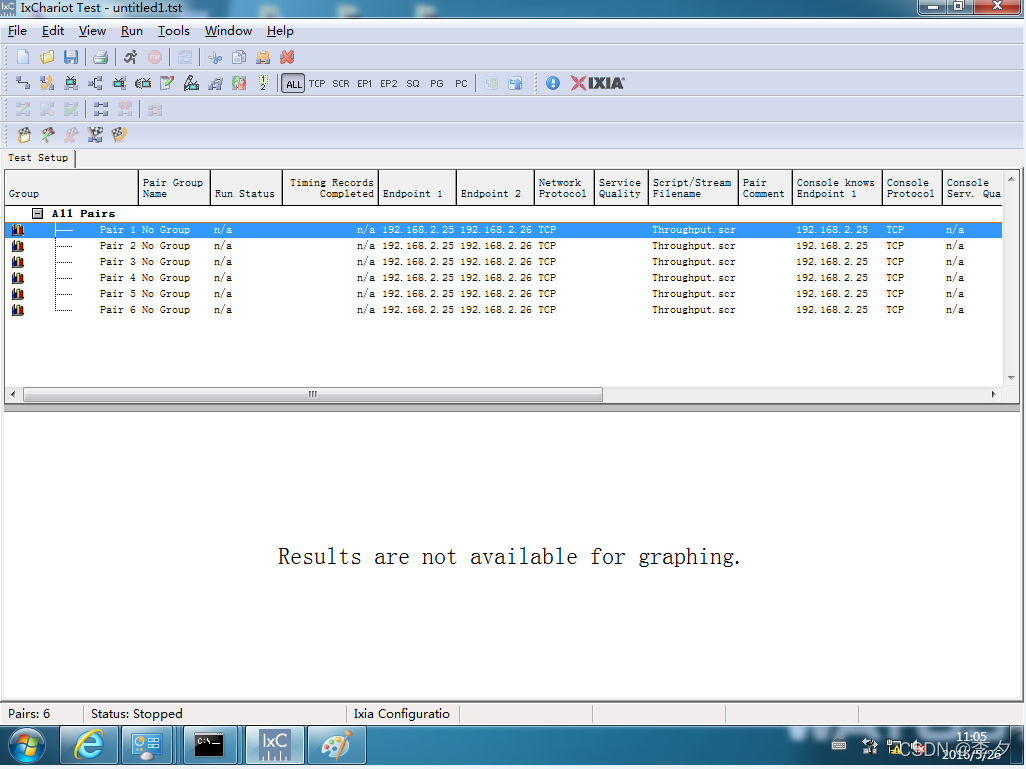

之后就添加了一条数据流，现在要测试单向六条，直接可以ctrl + c  、ctrl +v粘贴复制即可。

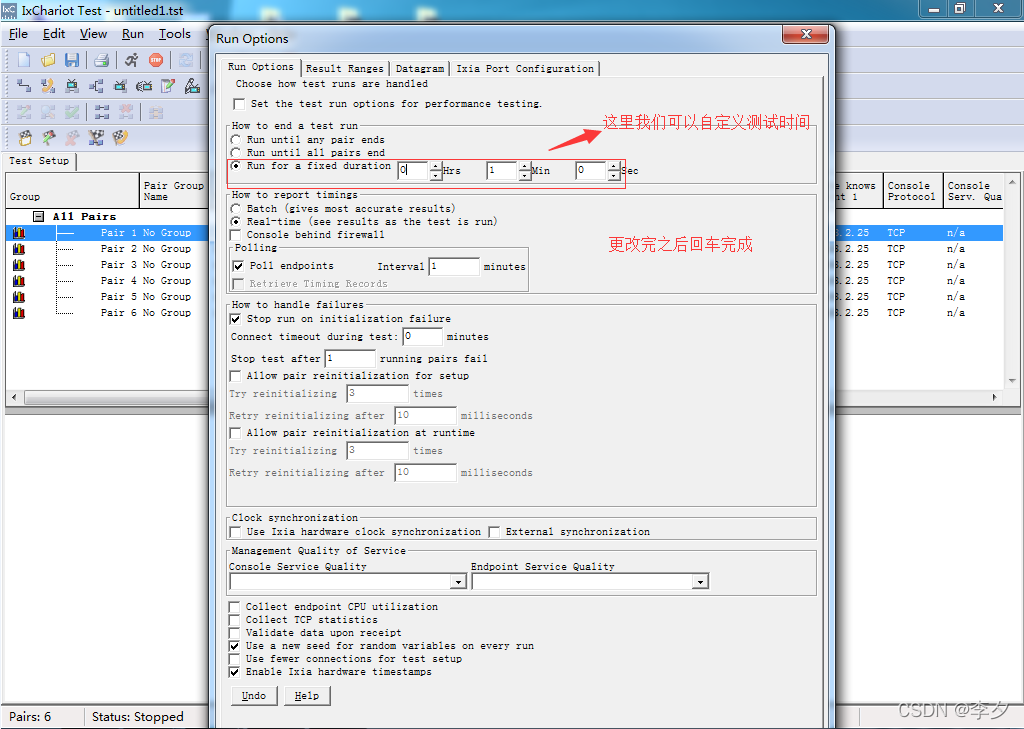

• 数据流完成之后，设置测试时间，一般测试>1分钟即可。

完成之后点击开始测试。

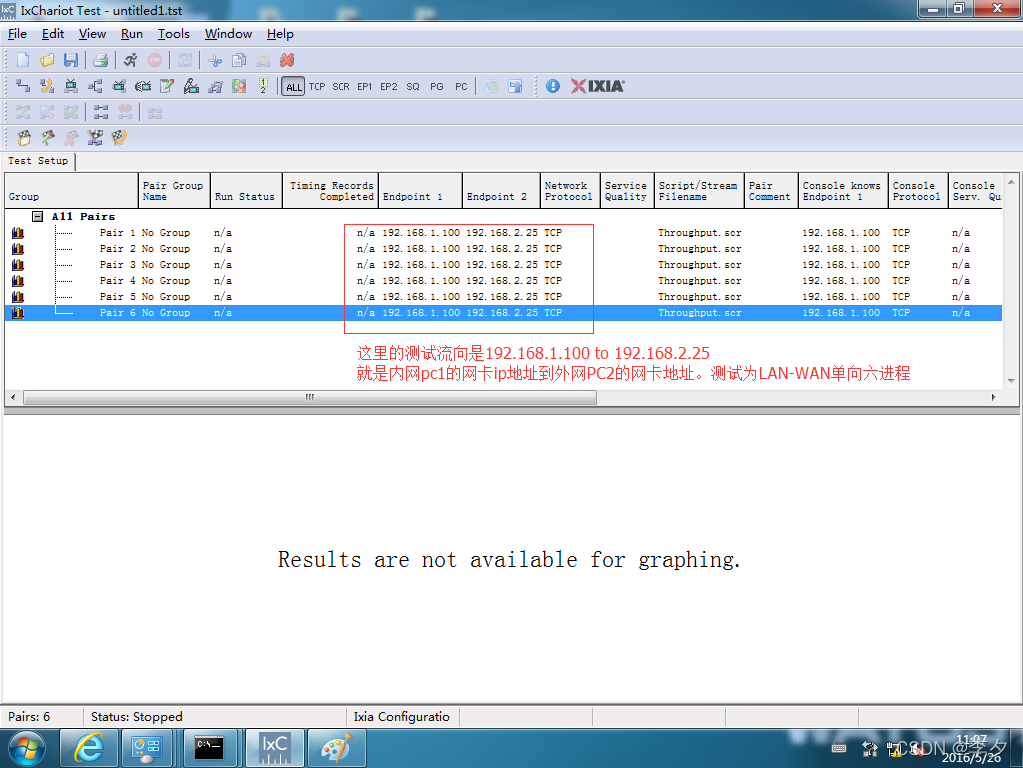

开始测试LAN-WAN单向六进程：

LAN-WAN测试就是按照内网PC1点IP地址发包，外网PC2的IP地址去收包。

完成之后点击开始测试。

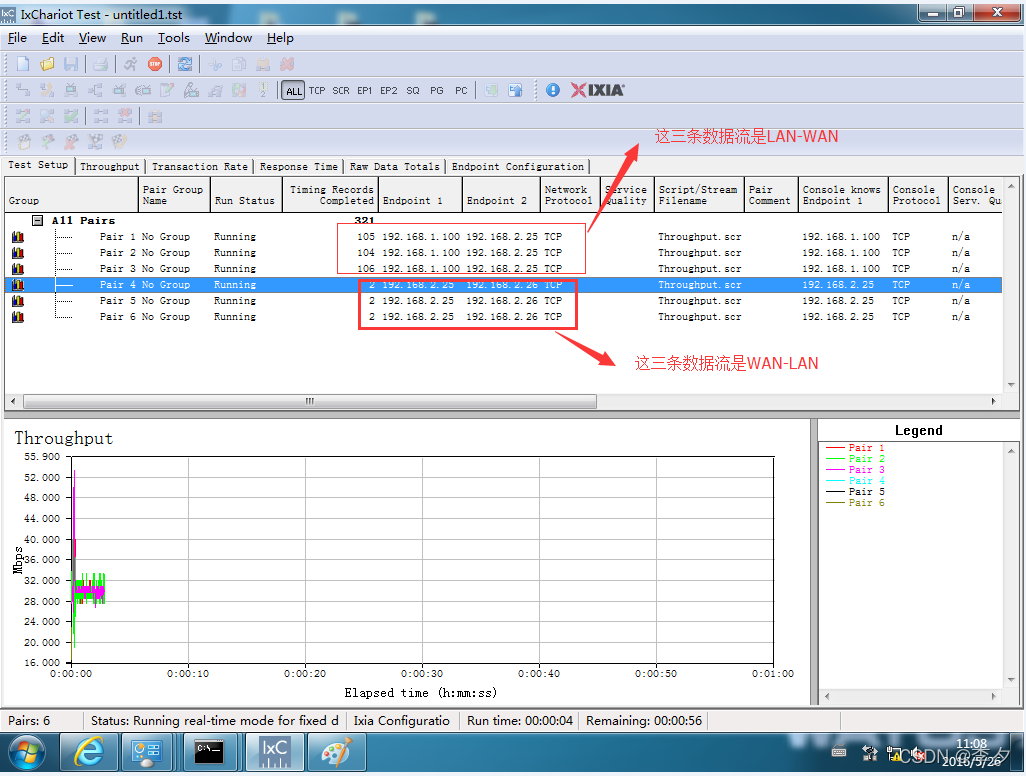

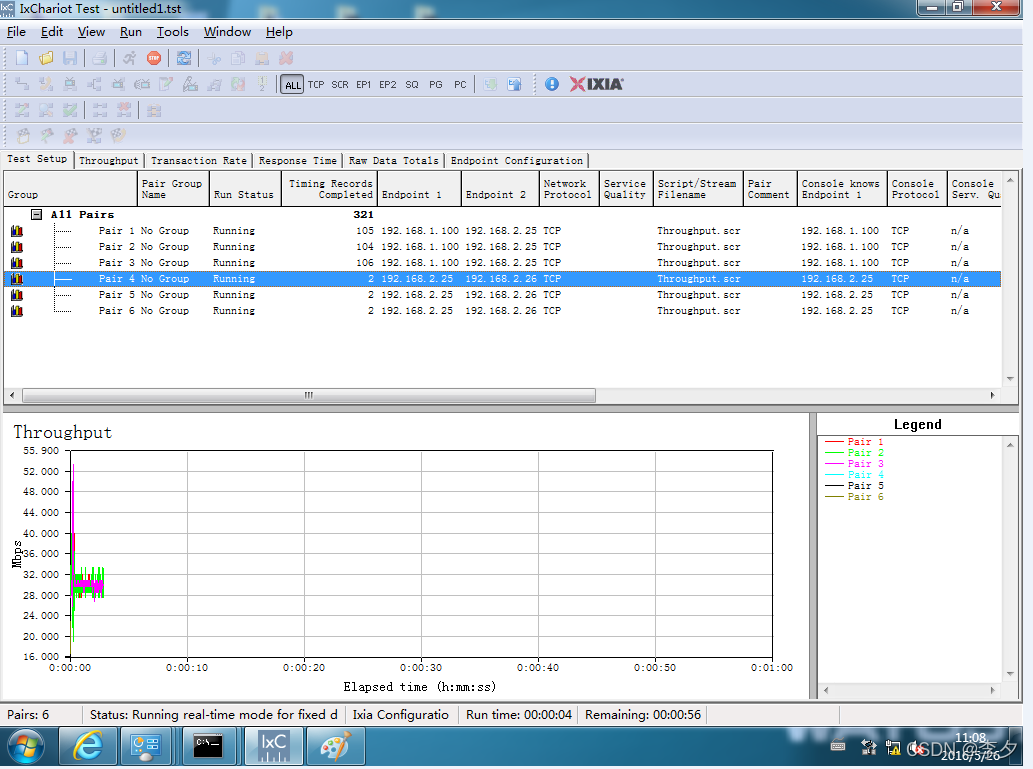

开始测试LAN-WAN双向六进程：

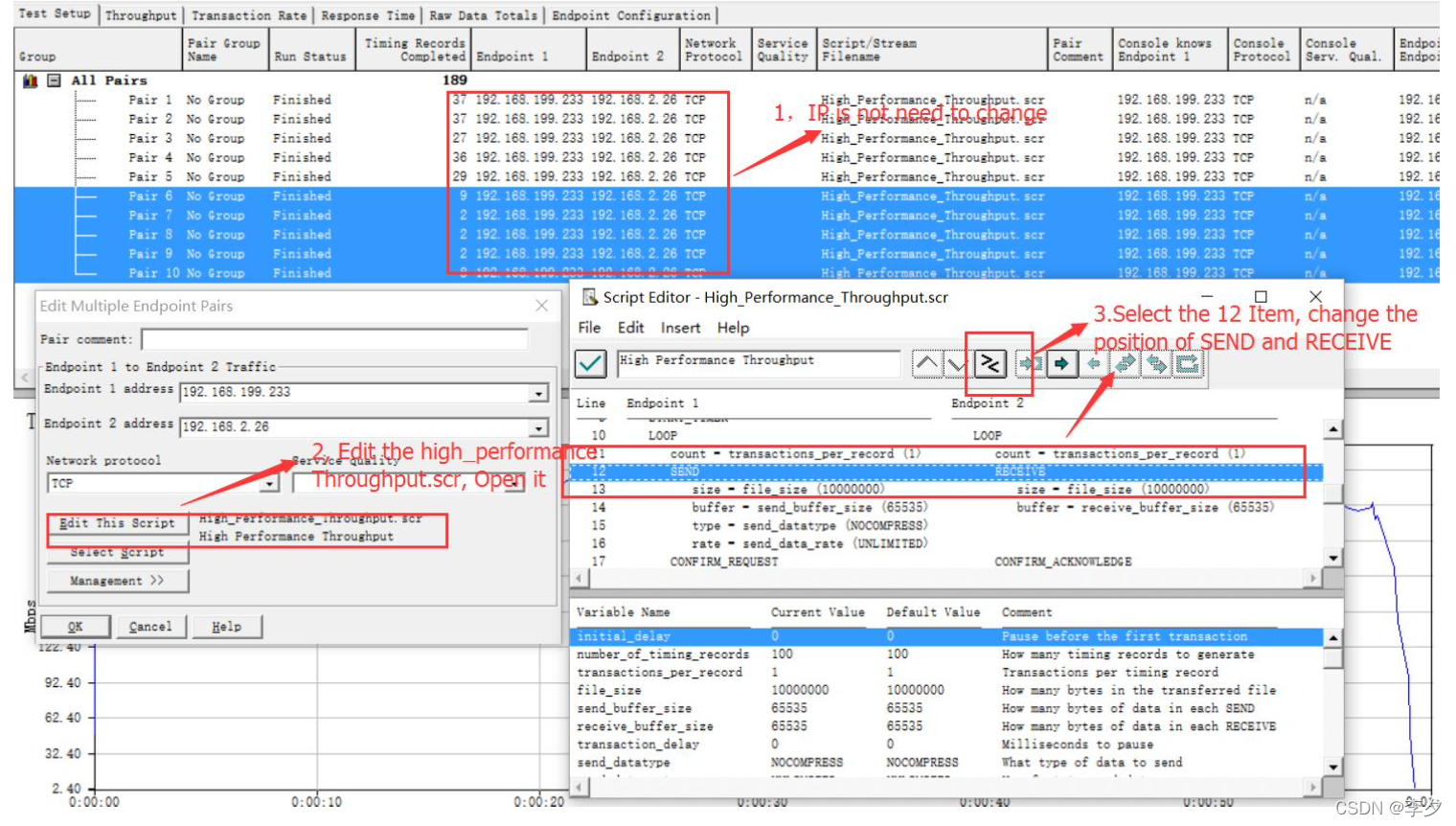

在不开启DMZ的情况下，可以通过chariot测试流配置交换进行WAN-LAN方向的测试；

测试百兆性能一般使用throughput.scr；千兆一般使用High_Throughput.scr脚本，测试稳定性也用这个脚本配置。
