一般测试顺序:
低温(贮存、工作)-温度循环-高温(贮存、工作)-低气压(高度)工作-冲击试验-震动试验-跌落试验-碰撞试验-高温高湿试验-交热湿变-潮热(贮存、工作)。
1,低温:
1.1贮存:试验温度-55℃(国标GTB 13542-1992)或者按产品标准规定。试验时间为试验样品达到温度稳定后再保持12H或按产品标准或技术文件规定。
(一般贮存温度在-40℃,保持24H)
验收标准:样机外观、结构正常;试验过程样品应正常工作,无重启,无错误记录(丢包率符合要求、无错包,串口输出无乱码、错误提示、警告等现象)
1.2工作:试验温度为试验样品的最低工作环境温度可按附1.2条选取相应的严酷等级
试验时间为试验样品在非工作状态下达到温度稳定然后启动试验样品进行工作直至试验样品达到温度稳定或按产品标准或技术文件规定的工作时间。
(一般工作温度-10℃,保持24H)
验收标准:样机外观、结构正常;试验过程样品应正常工作,无重启,无错误记录(丢包率符合要求、无错包,串口输出无乱码、错误提示、警告等现象)
高温
贮存:试验温度为60℃或按产品标准或技术文件规定
试验时间为24H或按产品标准或技术文件规定
试验相对湿度不大于15%。
(一般环境温度70℃,保持24H)
验收标准:样机外观、结构正常;试验过程样品应正常工作,无重启,无错误记录(丢包率符合要求、无错包,串口输出无乱码、错误提示、警告等现象)
工作:试验时间为试验样品在非工作状态下达到温度稳定然后启动试验样品进行工作直至试验样品的温度达到稳定或者按产品标准或技术文件规定的工作时间。
(一般工作温度45℃,保持24H)
冲击:
- 峰值加速度:30g(11ms),或30g(6ms)
2、脉冲持续时间:同上
3、冲击次数:3个轴向,每个轴向+/-3次。
4、碰撞波形:半正弦波
5、样品状态:运输包装型式或裸机
试验后主机外观和结构不应有明显损坏和异常现象,重新上电性能正常
震动:
国标:GBT 2423.10-2008 电工电子产品环境试验;
GB--6587.4-1986 QLI震动。
1)初始和最后振动响应检查、定频耐久试验
2)振动频率:10 Hz -50 Hz
3)烧频速度:≤1oct/min
4)驱动振幅:0.15mmb.
5)从低频率到高频率做循环震动2个循环
6) 判定标准:试验后主机外观和结构不应有明显损坏和异常现象,重新上电性能正常

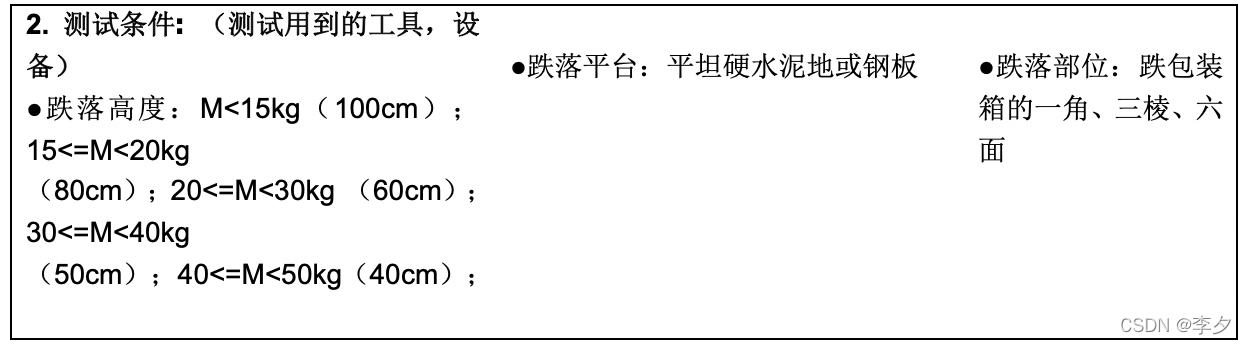

跌落:
国标:GBT 2423.8-1995电工电子产品环境试验
a、缓冲材料不能产生任何形式的变形或解体,裂缝长度不能超过1cm判断标准:
b、木箱或纸箱不能破损,开裂不能超过1cm。非一体式的外包装不能产生连接处的脱落现象。
c、元器件、结构件不能产生松动或脱落现象。
碰撞试验:
国标:GBT 2423.6 1995 电工电子产品环境试验
1、峰值加速度:15g(6ms),或18g(6ms)
2、脉冲持续时间:同上
3、碰撞次数:3个轴向,每个轴向+/-300次。
4、碰撞波形:半正弦波
5、样品状态:运输包装型式或裸机
6、判定标准:试验后主机外观和结构不应有明显损坏和异常现象,重新上电性能正常
高温高湿:
国标:GBT 2423.3 2006 电工电子产品环境试验
低温(贮存、工作)-温度循环-高温(贮存、工作)-低气压(高度)工作-冲击试验-震动试验-跌落试验-碰撞试验-高温高湿试验-交热湿变-潮热(贮存、工作)。
备注:
单项试验的严酷度等级
根据数字通信设备所应用的范围推荐单项试验环境参数严酷度如下(特殊情况按合同要求)。
1温度:
1.1低温 -55 -40 -25 -15 -5 +5℃
1.2高温 +40 +55 +60 +70℃
2温度变化
变化率 5℃/min;1,5℃/s
3湿度:
相对湿度:75% 95%
4冲击(基本设计试验)
5冲击峰值加速度
150,300m/s2
6震动(正弦)
当f≤fc时,峰值位移7.5mm
当f>fc时,峰值加速度20m/s2
