一、几何对象模型概述

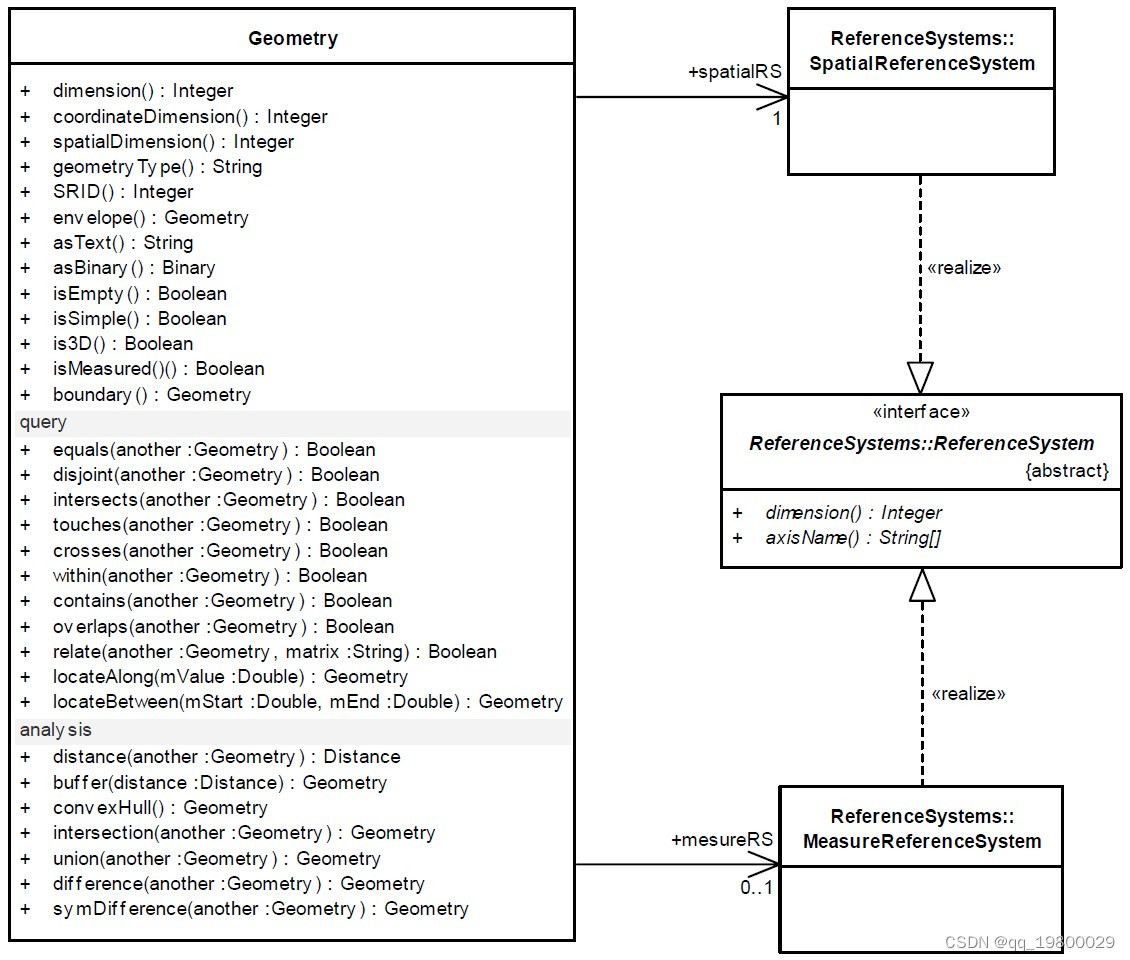

独立于计算机平台之外的、天然适用于分布式计算的、统一使用建模语言表示的一种对象模型。几何对象模型类图如下：

二、几何对象模型分类

几何对象模型大致可以分为3类：简单数据模型、集合数据模型、曲线和曲面数据模型

1、简单数据模型

1.1 点数据模型（Point、MultiPoint）

1.2 多段线数据模型（线段 | LineString、直线 | Line、线性环 | LineRing、多重多段线 | MultiLineString）

1.3 多边形数据模型（Polygon）

1.4 多面体表面对象（PolyhedralSurface）

2、集合数据模型

2.1 几何对象集合（GeometryCollection）

2.2 曲面几何对象集合（MultiSurface）

2.3 多边形几何对象集合（MultiPolygon）

2.4 曲线几何对象集合（MultiCurve）

3、曲线和曲面数据模型

3.1 曲线数据模型（Curve）

3.2 曲面数据模型（Surface）

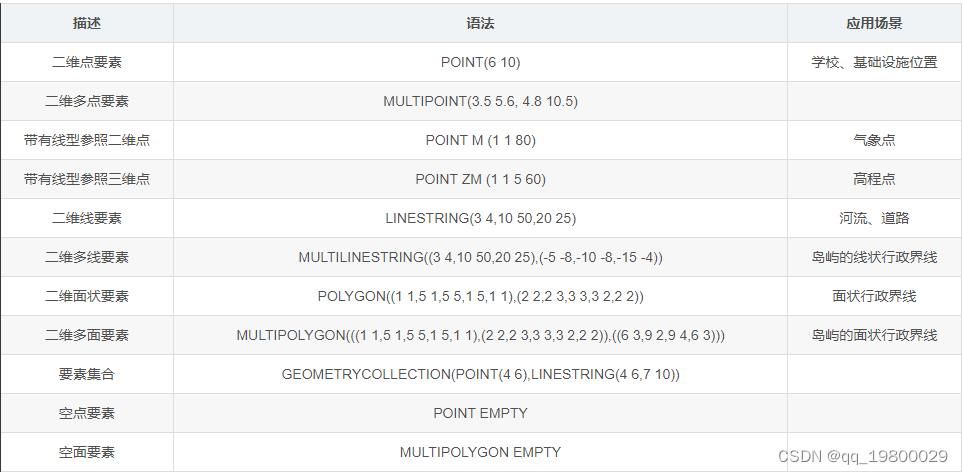

三、几何对象的WKT表示

WKT(Well-known text)是一种文本标记语言，用于表示矢量几何对象、**空间参照系统**及空间参照系统之间的转换。它的二进制表示方式，亦即WKB(well-known binary)则胜于在传输和在数据库中存储相同的信息。该格式由开放地理空间联盟(OGC)制定。

四、几何对象创建

1、创建单点（Point）

1.1 通过坐标对象Coordinate创建

GeometryFactory geometryFactory = JTSFactoryFinder.getGeometryFactory();
Coordinate coord = new Coordinate(1, 1);
Point point = geometryFactory.createPoint(coord);

1.2 通过WKT创建

GeometryFactory geometryFactory = JTSFactoryFinder.getGeometryFactory();
WKTReader reader = new WKTReader(geometryFactory);
Point point = (Point) reader.read("POINT (1 1)");

2、创建多点（MultiPoint）

2.1 通过CoordinateSequence创建

GeometryFactory geometryFactory = JTSFactoryFinder.getGeometryFactory();
CoordinateSequence coordinateSequence = new CoordinateSequence2D(1, 1,2,2,3,3);
MultiPoint multiPoint = geometryFactory.createMultiPoint(coordinateSequence);

2.2 通过WKT创建

GeometryFactory geometryFactory = JTSFactoryFinder.getGeometryFactory();
WKTReader reader = new WKTReader(geometryFactory);
MultiPoint multiPoint = (MultiPoint) reader.read("MULTIPOINT(1 1,2 2,3 3)");

3、创建线段（LineString）

3.1 通过Coordinate创建

GeometryFactory geometryFactory = JTSFactoryFinder.getGeometryFactory();
Coordinate[] coords = new Coordinate[] {new Coordinate(0, 2), new Coordinate(2, 0), new Coordinate(8, 6) };
LineString line = geometryFactory.createLineString(coordinates);

3.2 通过WKT创建

GeometryFactory geometryFactory = JTSFactoryFinder.getGeometryFactory();
WKTReader reader = new WKTReader( geometryFactory );
LineString line = (LineString) reader.read("LINESTRING(0 2, 2 0, 8 6)");

4、创建多重多线段（MultiLineString）

4.1 通过LineString[ ]创建

Coordinate[] coords  = new Coordinate[] {new Coordinate(2, 2), new Coordinate(3, 3)};
LineString lineString = geometryFactory.createLineString(coords);
Coordinate[] coords1  = new Coordinate[] {new Coordinate(3, 3), new Coordinate(4, 4)};
LineString lineString1 = geometryFactory.createLineString(coords1);

LineString[] lineStrings = new LineString[]{lineString, lineString1};
MultiLineString multiLineString = geometryFactory.createMultiLineString(lineStrings);

4.2 通过WKT创建

GeometryFactory geometryFactory = JTSFactoryFinder.getGeometryFactory();
WKTReader reader = new WKTReader( geometryFactory );
MultiLineString multiLineString = (MultiLineString) reader.read("MULTILINESTRING((3 4,10 50,20 25),(-5 -8,-10 -8,-15 -4))");

5、创建单面（Polygon | 多边形）

5.1 通过Coordinate创建

GeometryFactory geometryFactory = JTSFactoryFinder.getGeometryFactory();
Coordinate[] coords  =  new Coordinate[] {new Coordinate(4, 0), new Coordinate(2, 2),                     												 new Coordinate(4, 4), new Coordinate(6, 2), new Coordinate(4, 0) };
LinearRing ring = geometryFactory.createLinearRing( coords );
LinearRing holes[] = null; Polygon polygon = geometryFactory.createPolygon(ring, holes );

5.2 通过WKT创建

GeometryFactory geometryFactory = JTSFactoryFinder.getGeometryFactory( null );
WKTReader reader = new WKTReader( geometryFactory );
Polygon polygon = (Polygon) reader.read("POLYGON((20 10, 30 0, 40 10, 30 20, 20 10))");

6、创建多面（MultiPolygon）

6.1 通过Polygon[ ] 创建

GeometryFactory#createMultiPolygon(Polygon[])

6.2 通过WKT创建

GeometryFactory geometryFactory = JTSFactoryFinder.getGeometryFactory( null );
WKTReader reader = new WKTReader( geometryFactory );
MultiPolygon multiPolygon = (MultiPolygon) reader.read("MULTIPOLYGON(((1 1,5 1,5 5,1 5,1 1),(2 2,2 3,3 3,3 2,2 2)),((6 3,9 2,9 4,6 3)))");

五、Geometry操作方法

1、几何关系判断（返回值 boolean）

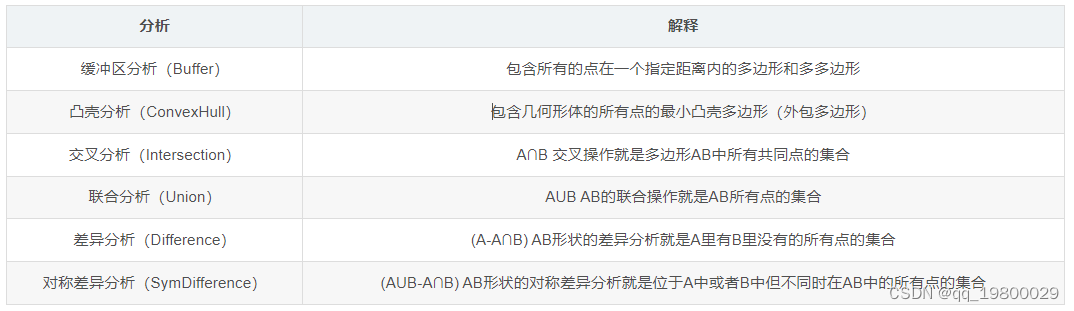

2、几何关系分析（返回值几何对象）

2.1 buffer（缓冲区分析）

public Geometry buffer(double distance);

distance 参数：缓冲区扩展的距离（可以是正数（向外扩展）、负数（向内扩展）或 0（边界））。示意图如下（注：绿色线代表扩展之后的）：

2.2 intersection（交叉分析）

public Geometry intersection(Geometry other);

geometryA.intersection(geometryB)：获取两个几何体之间的交叉部分的几何体

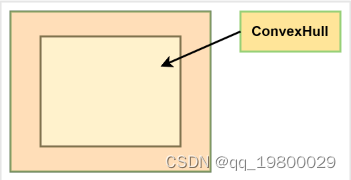

2.3 convexHull（凸壳分析）

包含几何形体的所有点的最小凸壳多边形（外包多边形）。示意图如下：

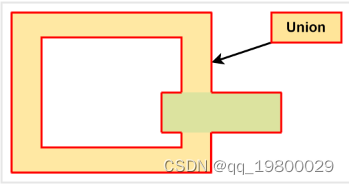

2.4 union（联合分析）

获取多面体所有点的集合。示意图如下：

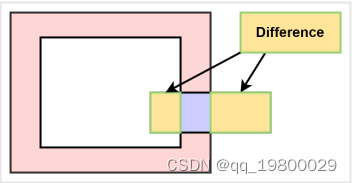

2.5 difference（差异分析）

获取一个多面体里有，另一个多面体里没有的点的集合。示意图如下：

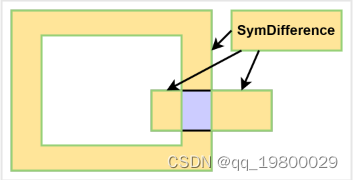

2.6 symDifference（对称差异分析）

不同时在两个多面体中的所有点的集合。示意图如下：
