微机接口与汇编课堂笔记

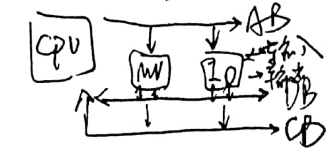

核心图

M是内存
IO是输入输出接口
AB是地址总线 add bus
DB是数据总线
CB是控制总线

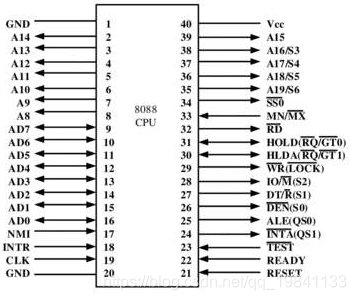

8088CPU

8088处理器有20根地址线，8根数据线

基本指令

MOV BX，2000H
将2000H赋值给BX，H表示16位
ADD AL, [BX]
读BX地址单元里的内容与AL相加赋值给AL，L表示AX的低8位

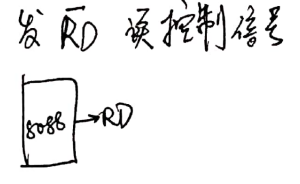

cpu将发送读信号RD

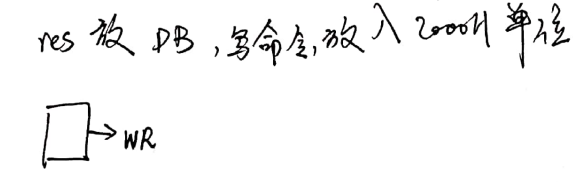

ADD [BX], AL 读BX地址单元里的内容与AL相加赋值到BX地址单元，结果传送到数据总线，cpu发出写命令

[xx]都是与memory有关的读写操作

CMP AL, BL
JZ L1
比较AL BL，为0时转移

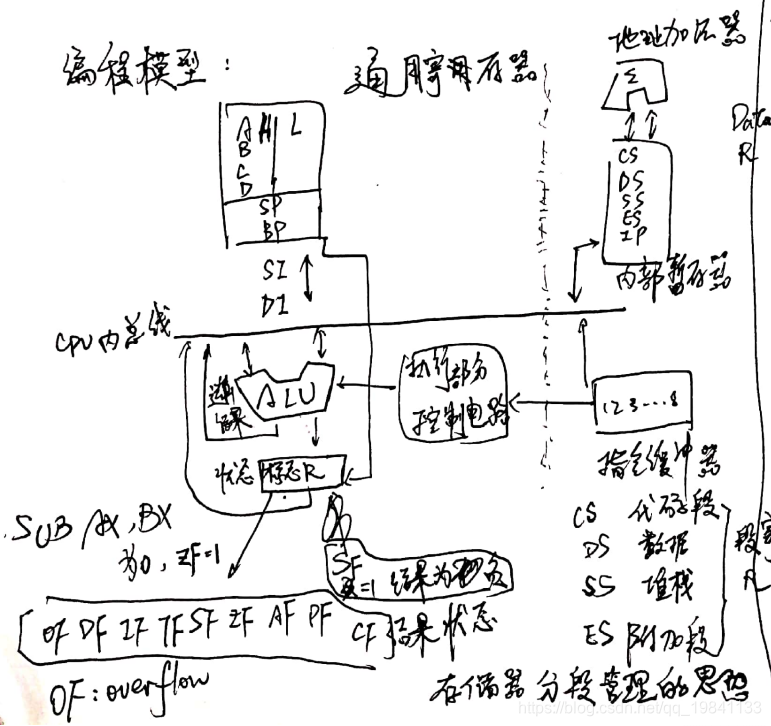

编程模型

数据寄存器：AX, BX, CX, DX
AX是累加寄存器（下面简称R）
BX是基址R
CX是计数R
DX是数据R

指针寄存器：SP，BP
SP 堆栈指针
BP 基地址指针

变址寄存器：SI, DI，多用于数组的拷贝，SI赋值到DI，接着SI和DI依次+1
SI 源变址
DI 目的变质

控制寄存器：IP, FLAG
IP 指令指针：CS*10H + IP = PC，*10H即为CS16位后补4个零，PC是起始指针
FLAG 状态标志
状态标志位有：OF, DF, IF, TF, SF, ZF, AF, PF, CF

段寄存器：CS, DS, SS, ES
CS 代码段
DS 数据段
SS 堆栈段
ES 附加段

寄存器的分段管理思想

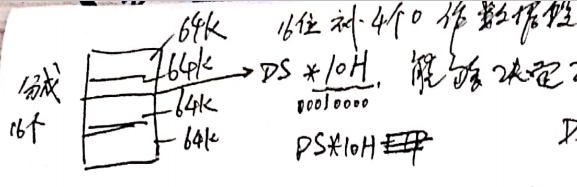

地址线有20根，那么所能表达内存的地址可以有2^20个（1M），但是一个寄存器所能存放的位数只有16位，不能表示完全，那么8088就用了分段管理，将1M的内存地址分段。分成16个段，用DS*10H作数据段的开始地址，再加上寄存器中存放的16位（偏移地址）即为要找的地址

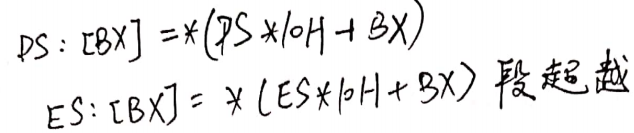

假如要查找的内容是[BX]，那么地址可计算：DS*10H + BX。段超越：默认的数据段是DS，可以在[BX]前加上ES：，将默认数据段DS改成ES进行计算，但是一般不常用。

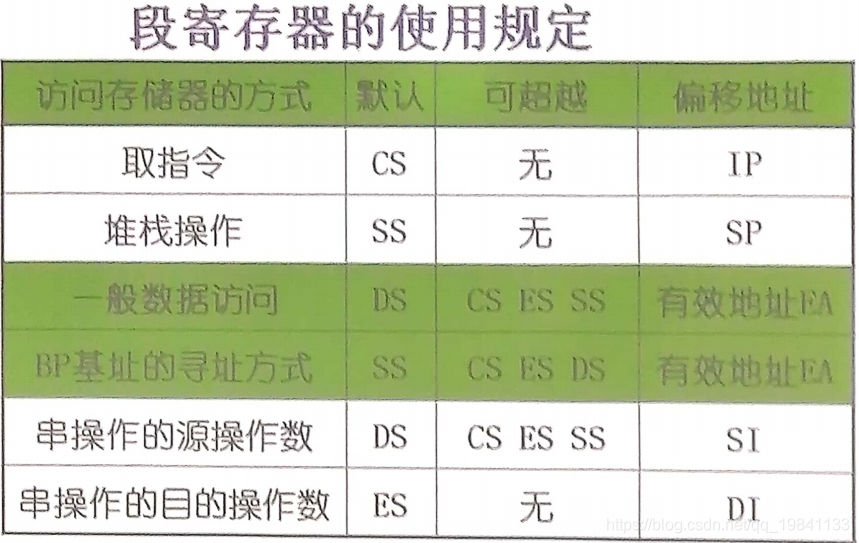

段寄存器的使用规定

下图标明了默认使用的段寄存器、是否可超越和偏移地址

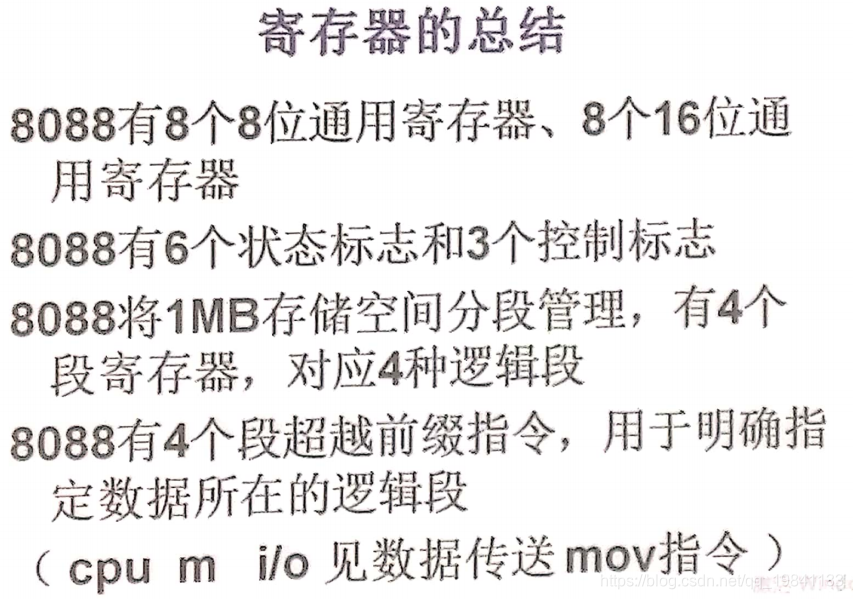

寄存器的总结

8个8位通用寄存器指的是AL，AH…DL，DH

8个16位通用寄存器是数据寄存器(4个)加上指针寄存器及变址寄存器(4个)，AX,BX,CX,DX,SP,BP,SI,DI

6个状态标志 OF, SF, ZF, AF, PF, CF
1、进位标志CF(Carry Flag)
2、奇偶标志PF(Parity Flag)
3、辅助进位标志AF(Auxiliary Carry Flag)
4、零标志ZF(Zero Flag)
5、符号标志SF(Sign Flag)
6、溢出标志OF(Overflow Flag)

3个控制标志 DF, IF, TF
1、追踪标志TF(Trap Flag)
2、中断允许标志IF(Interrupt-enable Flag)
3、方向标志DF(Direction Flag)

汇编程序框架

data segment
	buf 	db "123456abc.$"
	count equ $-buf
data ends
code segment
   assume cs:code,ds:data,es:data
start:	mov ax,data
	mov ds,ax
	...
exit:	mov	ah, 4cH		;否则，返回DOS
		int	21H
	code	ends
		end	start

基础汇编代码分析

buf db "123456abc.$"

解析：指从BUFF的位置开始连续存放指定字节数的$字符，其中要显示的字符串一定要用$结尾，DB定义变量为字节，每个字节占一个字节单元。

mess db "please input", 0dh,0ah,'$'

解析：mess是变量名，0ah, 0dh是回车换行

buf db 100
db ?
db 100 dup (0)

解析：在内存中申请一个缓冲区为100个字节，首地址给BUF。
缓冲区的第一个字节内放的是100，表示申请的存放数据的缓冲区的字节数为100个
第二个字节“？”表示的是实际存放的字节个数（就是说，你放入2个字节的数据，“？”变成2，放10个字节的数据，变成10）
输入的数据从第三个字节开始存放，第100个字节存放回车符（0DH）,0DH作为输入数据的结束。
DUP(0)表示的是存放数据的100个字节初始值全为0，即为：100 0 0 0 0······0 ODH。

assume cs:code,ds:data,es:data
解析：assume： 段寄存器关联说明伪指令。所谓关联，只某一段寄存器使用某一指定的段空间。
cs:code ,ds:data ,es:extra： 代码段寄存器cs与code关联；数据段寄存器ds与data关联；附加段寄存器es与extra关联。

start: mov ax,data
mov ds,ax
解析：使DS的值为DATA.其中DATA为定义的数据段,它的作用就是把数据段寄存器DS的值赋为DATA,就是让数据段指向正确的位置

mov dx,offset mess
解析：offset返回数据标号的偏移量

mov ah,8
int 21h
解析：INT 21H是DOS的中断调用。调用INT 21H指令，计算机就会根据AH寄存器中的值执行相应的操作。
MOV AH
01H、07H和08H——从标准输入设备输入字符
02H —— 字符输出
03H —— 辅助设备的输入
04H —— 辅助设备的输出
05H —— 打印输出
06H —— 控制台输入/输出
09H —— 显示字符串
0AH —— 键盘缓冲输入
0BH —— 检测输入状态
0CH —— 清输入缓冲区的输入
mov dl,0ah
mov dl,0dh
解析：将DL中的码显示到屏幕，前提就是要往DL中传送ASCII码。这里的0AH是换行符的ASCII码，0DH是回车符的ASCII码

cmp al,'1'
jz num
解析：al与1相减为0跳转，即为相等跳转

cmp a,b
jb x
解析：jb小于跳转，ja大于跳转，jnz不相等跳转

inc si
解析：inc 寄存器或内存操作数加1，dec减1

jmp exit
exit: mov ah, 4cH
int 21H
code ends
end start
解析：jump无条件转移

补充的一些指令

• XLAT
  汇编语言查表指令，操作是以DS:[BX+AL]为地址，提取存储器中的一个字节再送入AL
  用法：
  mov bx, offset buf
  mov al, n
  XLAT
  把buf的第n个元素送入al

• DIV
  除法运算指令，得到整数：商和余数
  用例：
  mov ax, 0400h
  mov bl, 04bh
  div bl
  ax除以bl，除数bl是8位：(AX)/NUM=(AL)…(AH)
  如果除数是16位如bx：(DX(H)AX(L))/NUM=(AX)…(DX)，用dx和ax两个寄存器合并存放被除数

• DAA
  该指令是用于调整AL的值，该值是由指令ADD或ADC运算二个压缩型BCD码所得到的结果。
  用例：
  mov al, 7
  add al, 10
  daa
  al为17（011h），在al中以位表示为 0001 0001，使用daa后，al以位表示变为0001 0111，高四位就可以看成1，第四位就可以看成7了，某种程度上来说转化为了十进制表示。

• SHR
  逻辑右移指令，shl类似是逻辑左移
  用例：
  mov cl, 4
  shr al, cl
  将al逻辑右移4次，补零

• ADC
  adc是带进位加法指令，它利用了CF位上记录的进位值。语义：操作数1+操作数2+进位标志CF->操作数1
  用例：
  mov ax,2
  mov bx,1
  sub bx,ax
  adc ax,1
  执行后，(ax)=4。sub bx,ax将CF置为了1，adc执行时，相当于计算: (ax)+1+CF = 2+1+1 = 4。

寻址方式

• 立即寻址 mov ax, 1234h
• 寄存器寻址 mov ax, bx
• 直接寻址 mov ax, [2000h]
• 寄存器间接寻址 mov ax,[bx]
• 寄存器相对寻址 mov ax,DISP[SI]
  其有效地址是一个基址寄存器(BX、BP)或变址寄存器(SI、DI)的内容和指令中的8位/16位偏移量之和。在不使用段超越前缀的情况下，规定：如果有效地址中含有BP，则缺省的段寄存器为SS；否则，缺省的段寄存器为DS
• 基址加变址寻址 mov ax, [bx][si]
• 相对基址加变址寻址
  MOV　AX, [BX+SI+1000H]
  MOV　AX, 1000H[BX+SI]
  MOV　AX, 1000H[BX][SI]
  MOV　AX, 1000H[SI][BX]
  基址加变址寻址有多种写法，以上的书写格式都是正确的，并且其寻址含义也是一致的。所用寄存器写在外面是错的

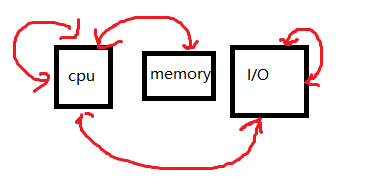

数据可转移路径

自己总结的

存储器与接口设计

基础知识

• 三总线分别为AB,DB,CB


• 不同的应用对应不同的接口

• 外设是与总线相连接，如[PCI-E总线]接显卡，[PCI总线]接声卡、网卡、USB2.0卡等等

• M非/IO ：MIO控制线用来区分是送到M还是是IO，memory低电位有效，IO高电位有效

• $\overline{IOR}$：IOR总线，IOR低有效->RD低有效，类似的有IOW低有效->WR低有效，同样地都是MIO控制线高IO有效，IOR低有效->IN：端口数据送数据总线，IOW低有效->OUT ：数据总线内容送至端口

• IOR 读 in ，IOW 写 out，软件与硬件的桥梁

接口与总线设计SRAM例子

SRAM和CPU接口例子是最常见的题目了，按自己心得来说，作图可以拆解成三部分

1. 片内选部分（地址线主要部分）

   这部分主要是地址总线都与SRAM芯片相连接，地址总线连接从0到几取决与芯片的大小，如芯片大小为1k，那只用10跟地址线A0~A9相连就够了

2. 数据总线部分

   这部分是最简单的，芯片都与数据总线相连，数据总线数量由一次处理几位决定，例如一次处理×8，那么数据总线就从D0~D7

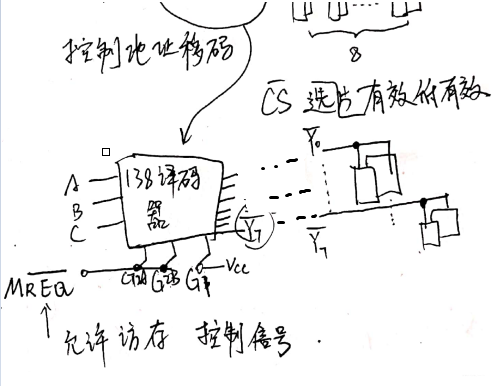

3. 片选部分

   片选部分主要由138译码器或者24译码器构成，使用哪一类的译码器这要看芯片一共要用几组，这里组意味着一组可能由两块或者两块以上芯片构成，这要看CPU是处理几位的和芯片是几位的，ABC接口连接一般的是地址线，G1始终高电位，G2A和G2B连接MREQ，允许访问内存控制信号，Y输出端连接芯片的CS片选控制线。

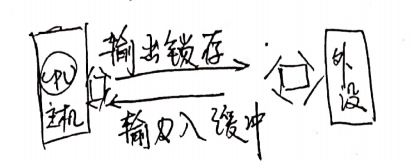

接口的物理组成

接口一般为大规模集成电路，用来解决高速cpu与慢速外设之间的差异，那么输出锁存和输入缓冲为基本功能

端口地址编址方式和端口地址译码电路

输入

如果数据属于0~255（如上面例子100），用DX和立即数都可以，如果超过255，那么只能用DX

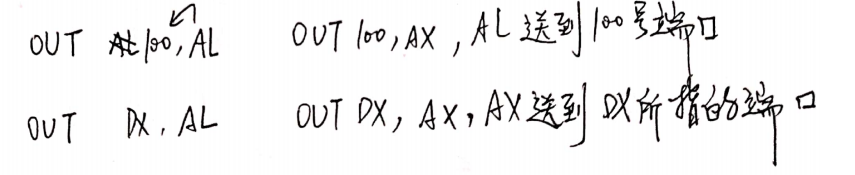

输出

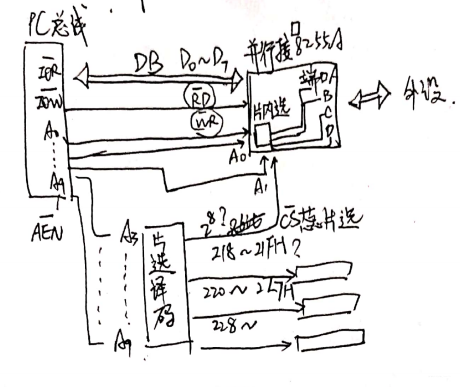

总线与接口设计

• IOR低有效->IN：并行接口端口数据送数据总线
• IOW低有效->OUT ：数据总线内容送至端口

为什么进行片选是A3到A9? 原因是CPU是串行执行的，每次只能处理一个IO接口，如果10根地址线都用作表示端口地址就有1k个端口了，1k个端口能接几百个外设，而通常情况下主机外设不会超过10余个。A3~A9：7根地址线表示的128个端口就够了。其中A0~A3用来作并行接口。

地址译码电路（片选译码部分）

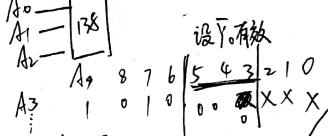

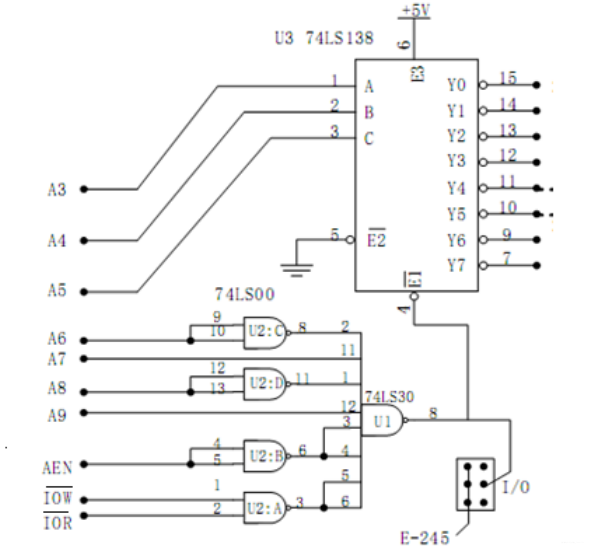

一般题目中长下图这个样子，138译码器，其中A3~A5接译码器的ABC，其余的地址线、IOR和IOW又来干嘛的，起到控制作用的，经过与非门接到译码器E1低有效控制线

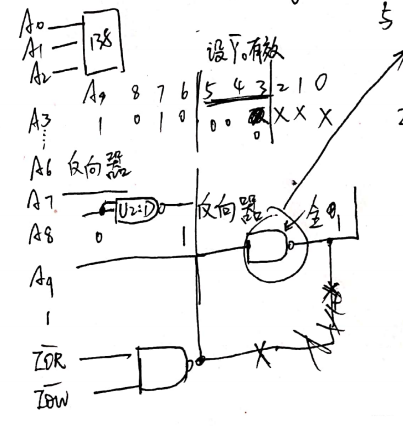

举个例子如mov dx, 280h，写成bit位表示形式，1010 000 000，A3~A5 000 3位就是走的译码器-> Y0低有效，Y0接CS进行片选，其余地址线走74LS30（8输入端与非门）

题目截图，完整地址译码电路

8255控制字

方式控制字

D7 1有效
D6 D5 A组方式
D4 A口
D3 C口高4
D2 B组控制
D1 B口
D0 C口低4

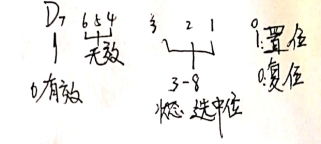

C口按位置位/复位控制字

程序控制方式

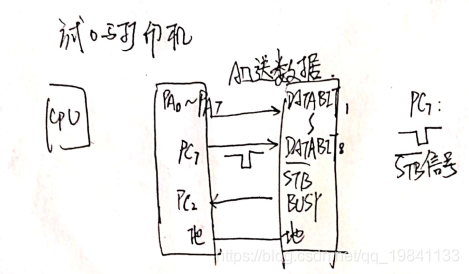

方式0与打印机

读C口保存到AL，AL与04h，取出PC2位，判断是否忙

置位/复位控制字送控制端口，PC7置1

置位/复位控制字送控制端口，PC7置0，模拟脉冲

方式1工作输入

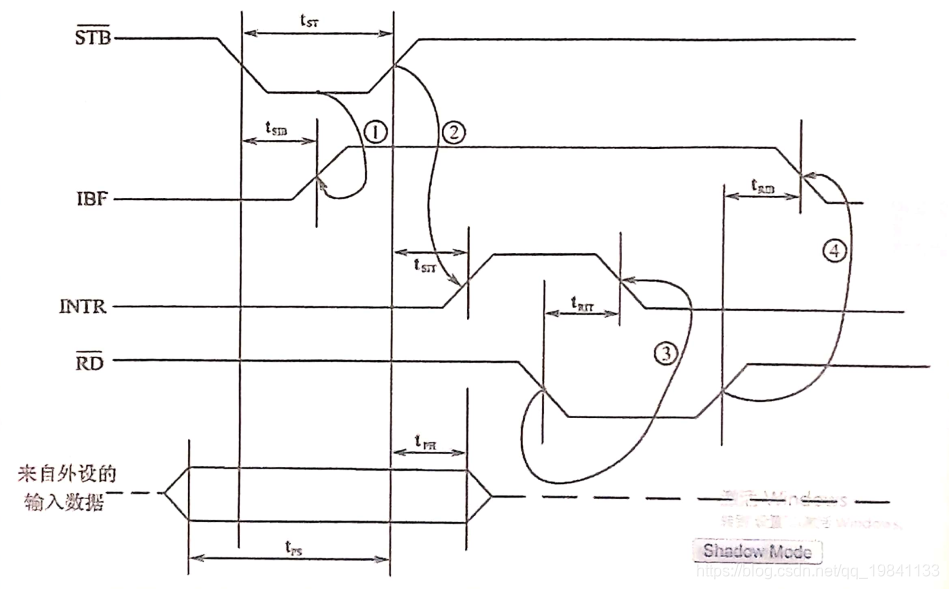

时序信号

STB信号，0有效，外部设备向8255发来的选通信号，在该信号有效期间，8255将外设发来的数据锁存在芯片内置的缓冲器中，并向外设发出缓冲器满的信号（IBF：高电平有效）作为对外设的应答，用来告诉外设暂时不能发送下一个数据。

INTR——中断请求信号，高电平有效
　　8255A输出的信号，可用于向CPU提出中断请求，要求CPU读取外设数据

RD，0有效，CPU开始读取数据，读取完后，RD置1并IBF置低位，表示input buff空，告诉外设可以发生下一个数据。

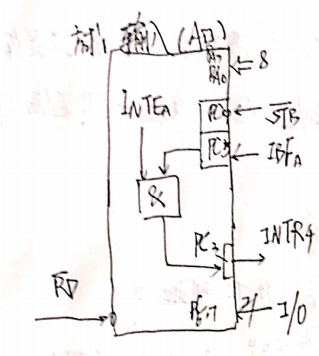

8255方式1输入

在8255方式1中，C口很多位都已经用了（PC3，4，5，6，7），所以不再用C口做输入输出
（查询8255是否空闲）
PA0~PA7（A口）在STB信号（选通信号）作用下，将数据输入到8255中
IBF：Input buff full，输入缓冲区满，8255发出信号
INTE：中断信号=1 & IBF， => INTR 中断请求信号=1，向CPU请求中断
CPU用IN指令取走数据，IBF=0

方式1工作输出

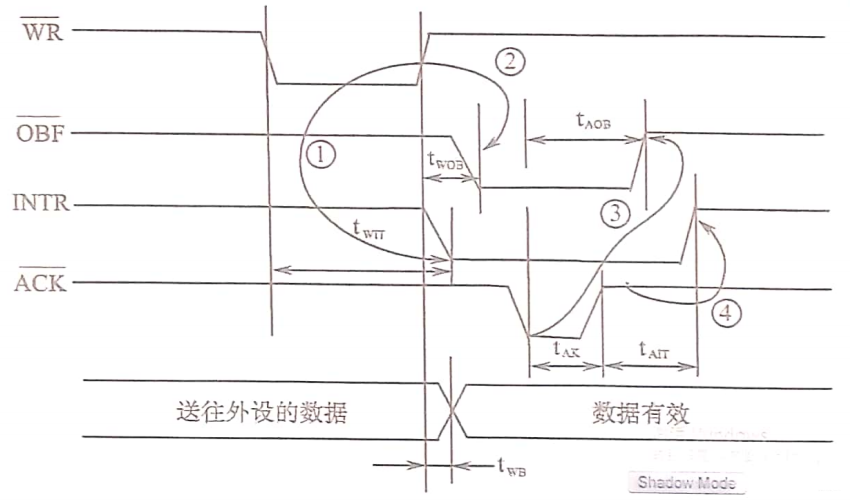

工作时序

Write 写信号，低电平有效，数据送到A口，OBF，output buffer full 满
INTR=0 不进行中断请求，开始输出数据
ACK信号（接收站发送给发送站），低有效（脉冲），表示数据已传送完成，INTR=1，向CPU请求中断，表示输出已完成请求下一步指示
OBF，变回高电平，表示output buffer空了

8255方式1输出

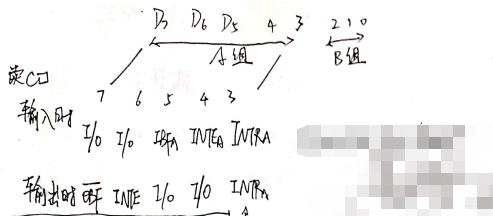

8255方式1状态字

状态字借了C口保存，8255在方式1读C口数据获取状态字

一般常用的是查D3(INTR)状态位，与08h相与就能取出D3了

设置8255 INTE中断允许

在8255方式1输入时，用PC4置1的方法达到INTE=1的目的
0 000 100（PC4） 1（置1）
在8255方式1输出时，用PC6置1的方式达到INTE=1的目的
0 000 110（PC6）1（置1）
发送至控制端口28bH

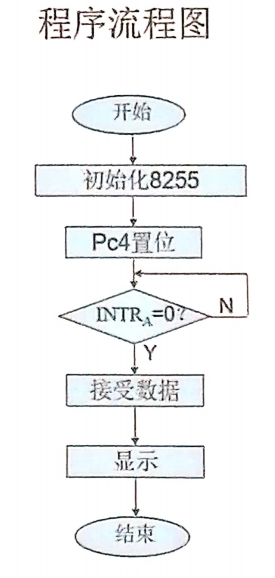

8255方式1输入程序流程图

io8255a    equ 288h      ;端口A 地址
io8255b    equ 28bh      ；控制口地址
io8255c    equ 28ah      ；端口C地址
code segment
assume cs:code
start:
        mov dx, io8255b
        mov al, 0b8h    ; 1 01（方式1） 1(A口输入) 1（C高输入） 000
        out dx, al	;设置端口A方式1输入
        mov al, 09h	; 0（？有效） 000（无效） 100（选中位 4） 1（置1）
        out dx, al	 ;使PC4允许中断
receive:
        mov dx, io8255c		;c口
        in al, dx		;查询INTRA=0？
        and al, 08h	;08h 0000 1000 & c口， 取出第四位的值
        jz receive	;如果==0，说明没准备好
        mov dx, io8255a	;接收数据
        in al, dx
        mov ah, al
        add al, 30h	；显示数据到屏幕
        mov dl, al
        mov ah, 02
        int 21h
        jmp receive
        code ends
end start

8255方式1输出程序

io8255a  equ 288h ;端口A地址
io8255b  equ 28bh    ;控制口地址
io8255c  equ 28ah     ;端口C地址
code   segment
    assume cs:code
start:
    mov dx, io8255b
    mov al, 0a0h
    out dx, al       ;输出工作字，端口A方式1输出
   mov al, 0dh
    out dx, al   ;使   PC6  =1,允许中断
    mov al,0
    mov dx,io8255a
          out dx,al      ;将A口清0
          mov bl,0h
trsmt: mov dx,io8255c
         in al,dx
        and al,08h     ;查询 INTRA＝1？(STATE)
         jz trsmt        ;等于0就一直等待
        mov al,bl
        add al,1       ;累加
        mov bl,al
        mov dx,io8255a
        out dx,al        ;将al的数据输出到A口
        jmp trsmt
code ends
    end start

方式一8255编程要点

• 8255是一个并行可编程接口芯片，在使用时首先要进行初始化编程，也即向控制字送控制端口。
• 8255端口C可以工作在方式0，端口B可以工作在方式0、1，端口A可以工作在方式0、1、2
• 8255工作在方式1时，用查询或者用中断方式与CPU交换数据，都要设置INTE为允许
• 设置8255内部中断允许INTE，用C口按位置位来实现，输入用PC4置1(0 000 100 1)，输出用PC6置1（0 000 110 1）.

方式2

8255工作方式2是方式1输入输出的组合，变为并行

方式1中断编程

控制信号

• NMI：不可屏蔽的中断信号，用户级用不到
• INTR：外设的控制信号不直接连接CPU的INTR，由中断控制器控制(8259A)，外设的控制信号接到8259A的IR上
• INTA非：中断请求的应答信号

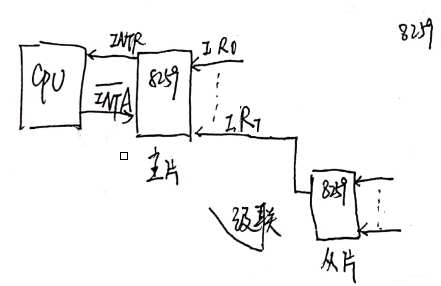

8259A的级联

如下图，展示了CPU与8259之间部分的连接，8259的IR接口与外设的控制线相连，如果连接的是另一块中断控制器，则成为级联。中断控制器间的连接层次可以分为主从片，一般两片就够了。

中断基本概念

高速的CPU与低速的外设并行工作，CPU在执行时，CPU执行完一条指令后检测是否有中断到来，这由CPU执行指令的时序决定的，中断到来，CPU要切换至中断程序。

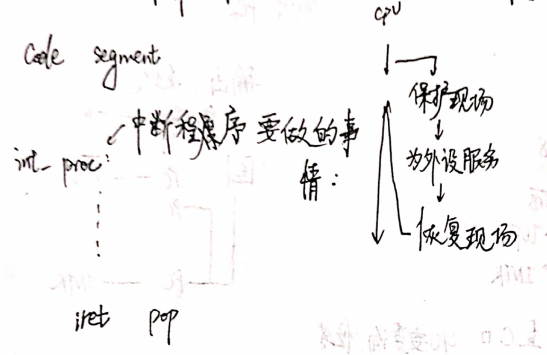

所要做的事情：查询中断向量表找到入口地址，保护现场，为外设服务，恢复现场。

开关中断位

状态寄存器有一位：I（Interrupt）位，INTR来时，I位为1应答，I位为0不应答，STI开中断置I位为1，CLI关中断置I位为0。

8259A优先级

IR0优先级最高，往后优先级依次降低，IR7优先级最低

内部结构主要体现的部件是ISR，当前服务器寄存器，在服务时会将相应位置1，下个中断请求来时会判断ISR内容，来控制是中断嵌套（高级中断来时）还是不理睬（低级中断来时）

中断来源识别

• 向量中断
  向量带着身份信息（中断类型号）给CPU

• 程序查询
  CPU依次查询 do you send? 外设与CPU之间进行应答

中断类型号

中断类型码为8位二进制数，即0～255。

中断向量表：所有类型中断的服务子程序入口地址放在中断向量表中（256 * 4B（DS:DX） = 1KB）

服务子程序入口地址：由中断类型码×4得到在中断向量表的位置，然后从中取出这个地址，转到相应的子程序。

中断服务程序的入口地址送中断向量表

最简单的方法是用DOS的功能调用，int 21h指令

• mov AH, 25h
• mov AL, 类型号
• mov DX, 偏移地址
• mov DS, 段地址
• int 21H

8259A，送IR3（中断类型号为0Bh）的例子如下：

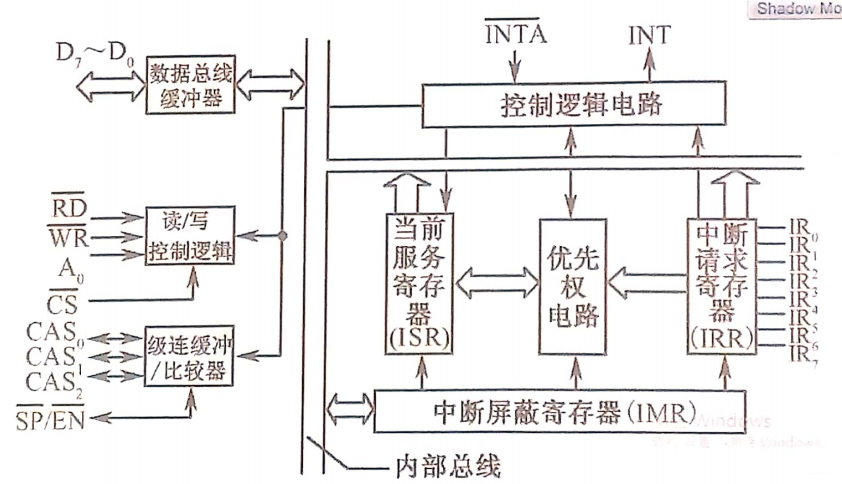

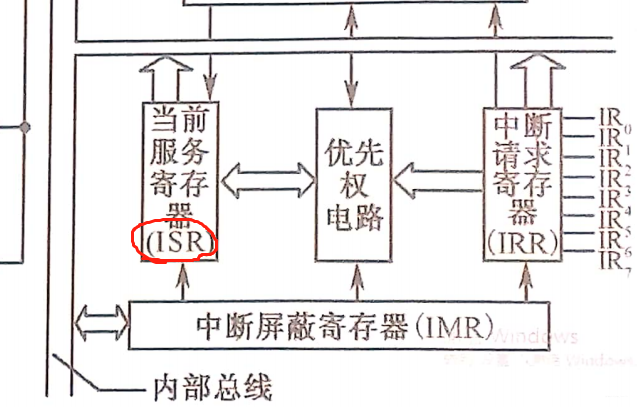

8259A内部结构图

• IMR：中断屏蔽寄存器，有请求不屏蔽相应位置0
• ISR：当前服务寄存器，相应位置1表示正在服务，每次中断服务程序结束要置回0，同时ISR可以判断优先级，得以实现中断嵌套

IMR置0

IMR在21端口
IN AL,21H
AND AL,0F7h （1111 0111）
（屏蔽置1， OR AL,08H（0000 1000））
OUT 21h，AL

ISR置0

中断服务程序完成后，要将ISR对应为置为0
20号端口送20H
MOV AL,20H
OUT 20H,AL

8259在工程应用

主程序：

1. 设置中断向量（int 21h）
2. 开放相应的中断请求（设置中断屏蔽字为0）
3. CPU允许中断（STI开中断指令）

中断服务程序：

1. 中断返回前执行中断结束命令(OUT 20H,(20H))

例子

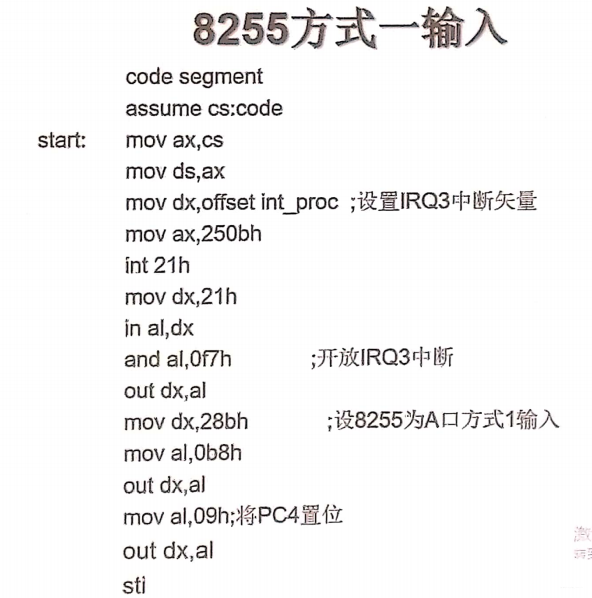

8255方式1输入
主程序：

1. 设置中断向量（int 21h）
2. 开放相应的中断请求（设置中断屏蔽字IR3为0）
3. CPU允许中断（STI开中断指令）

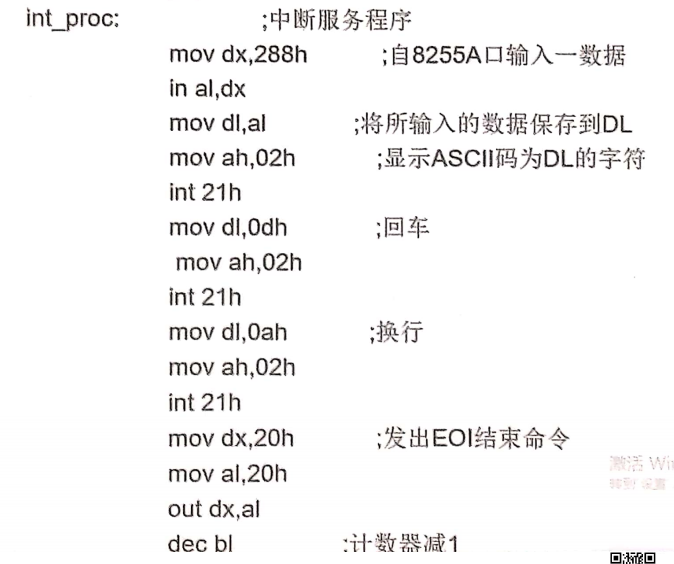

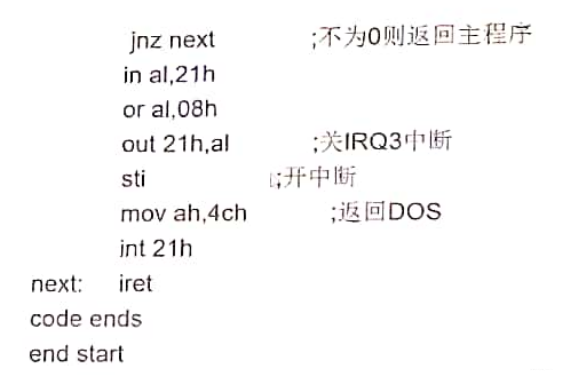

   中断服务程序：
