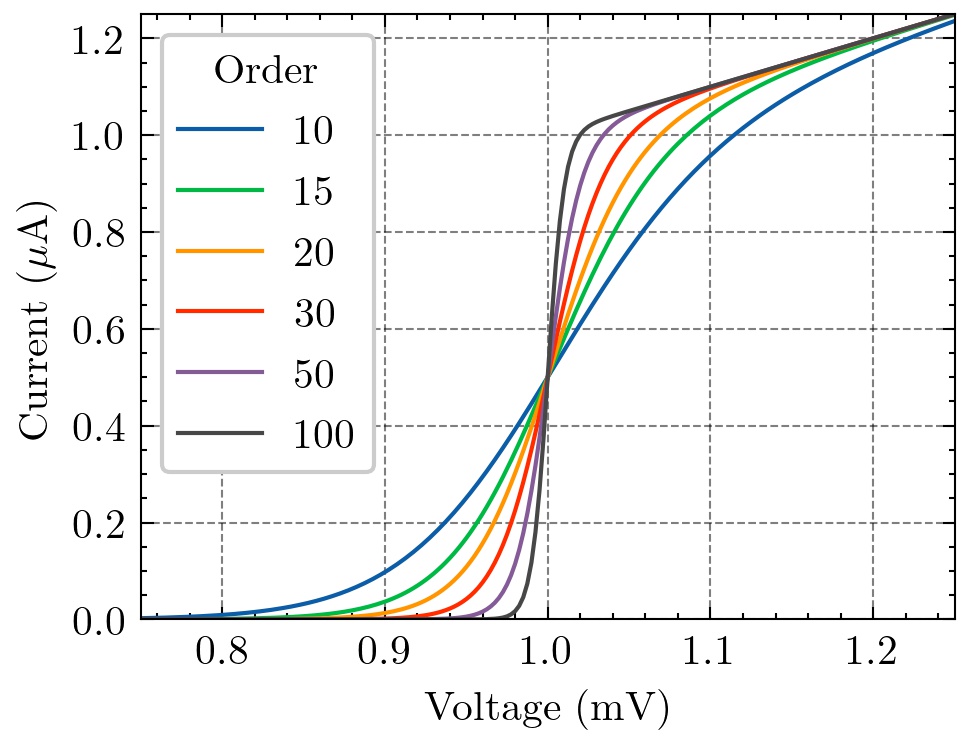

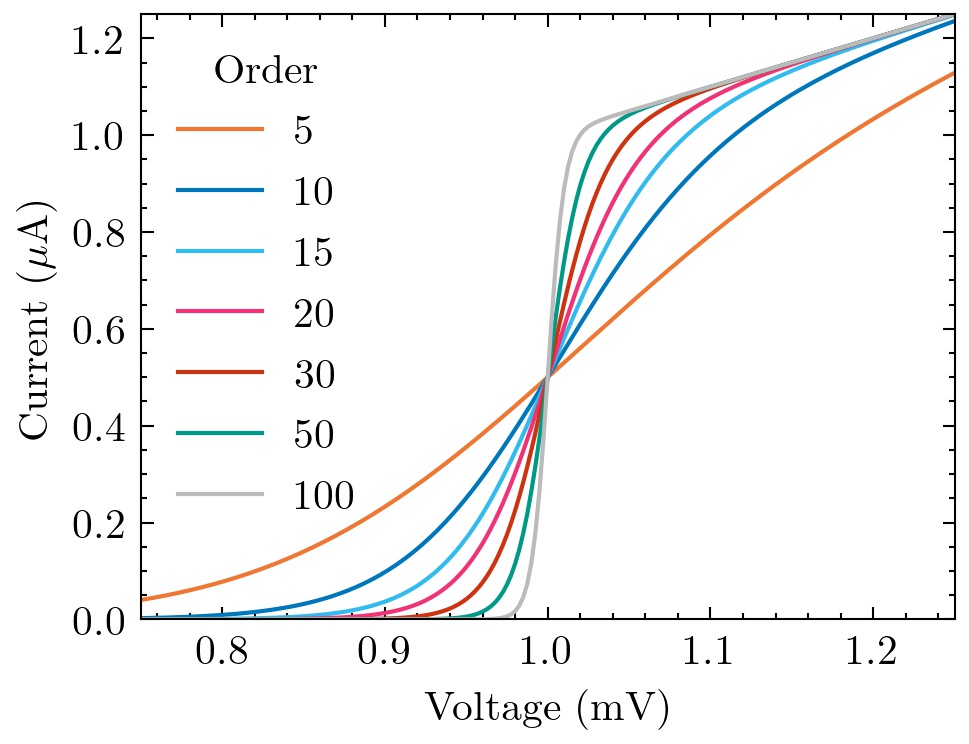

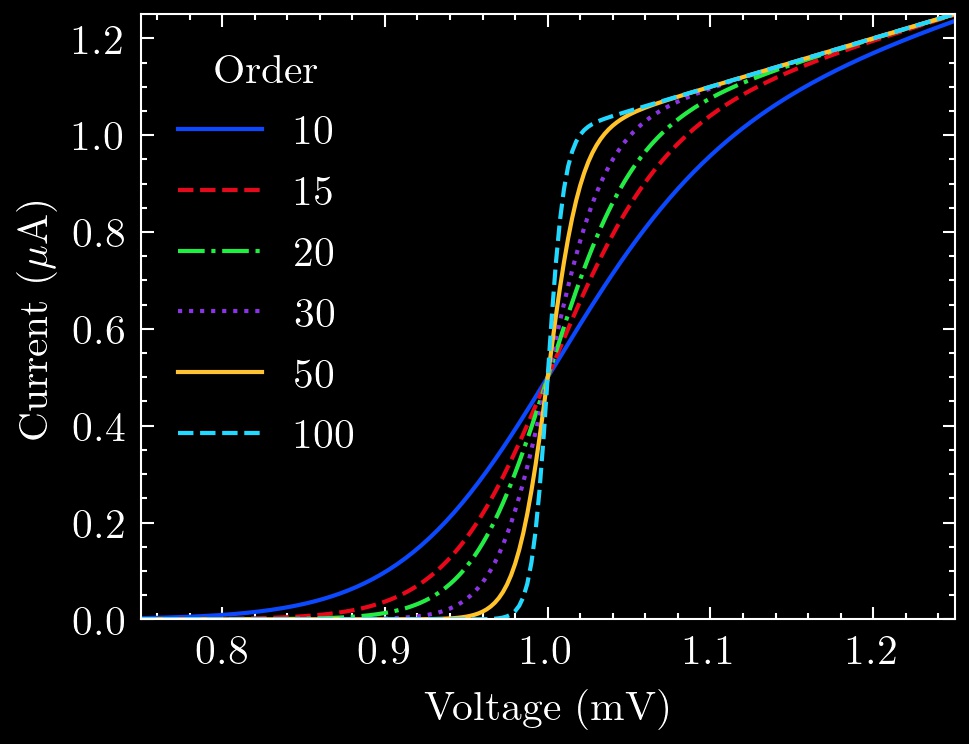

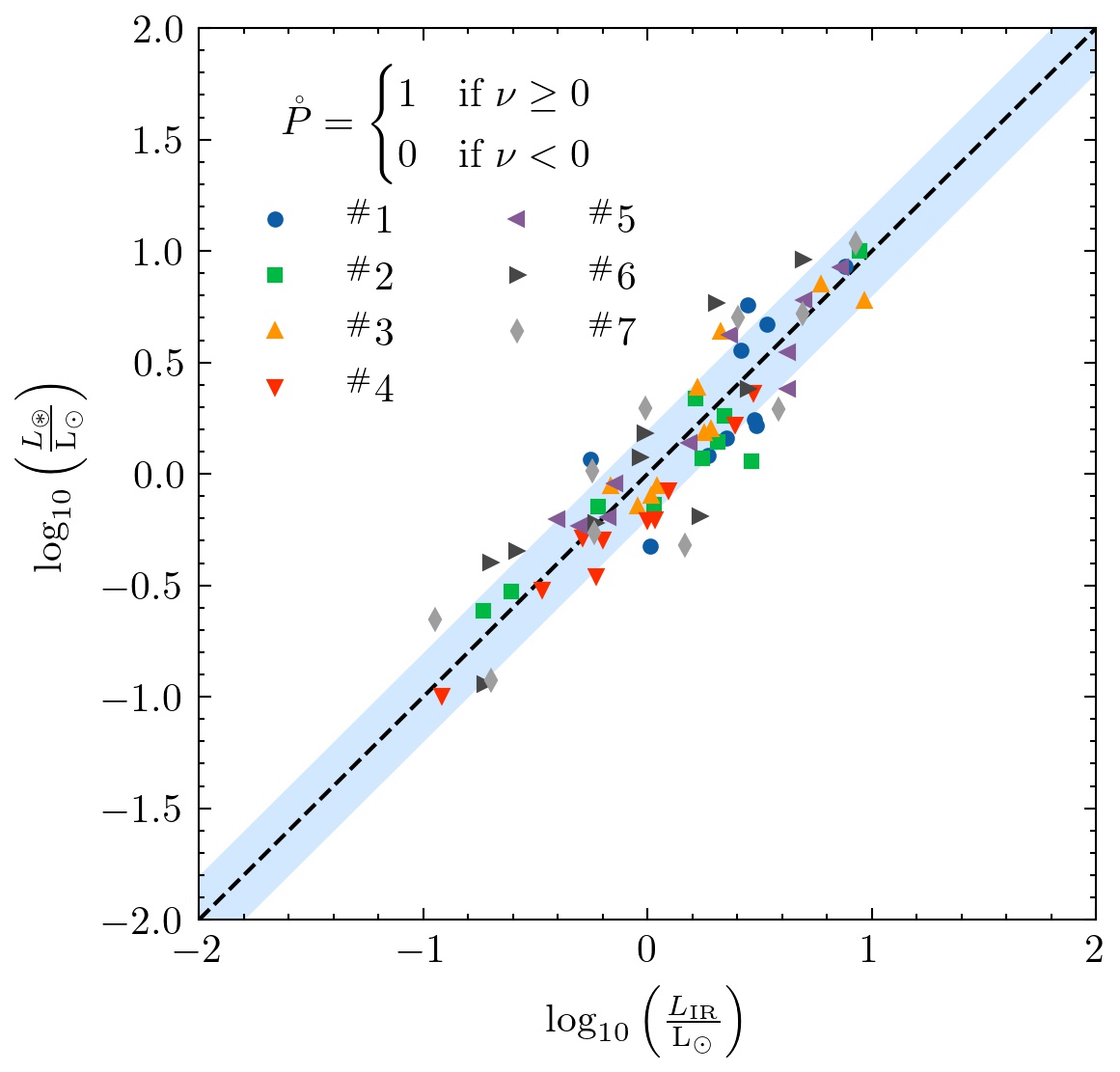

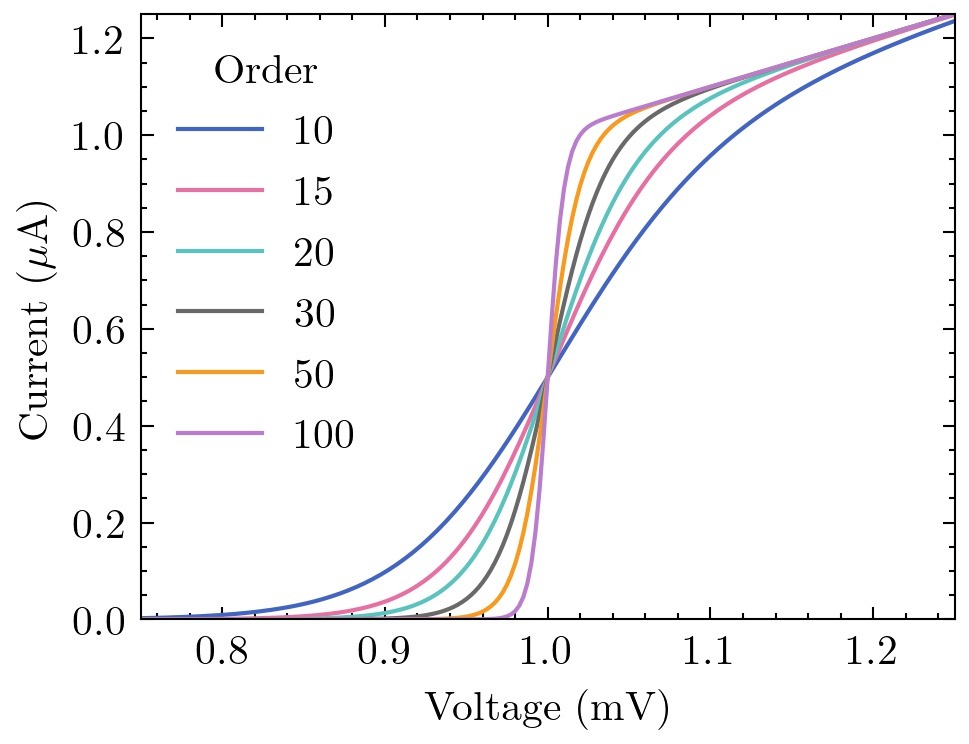

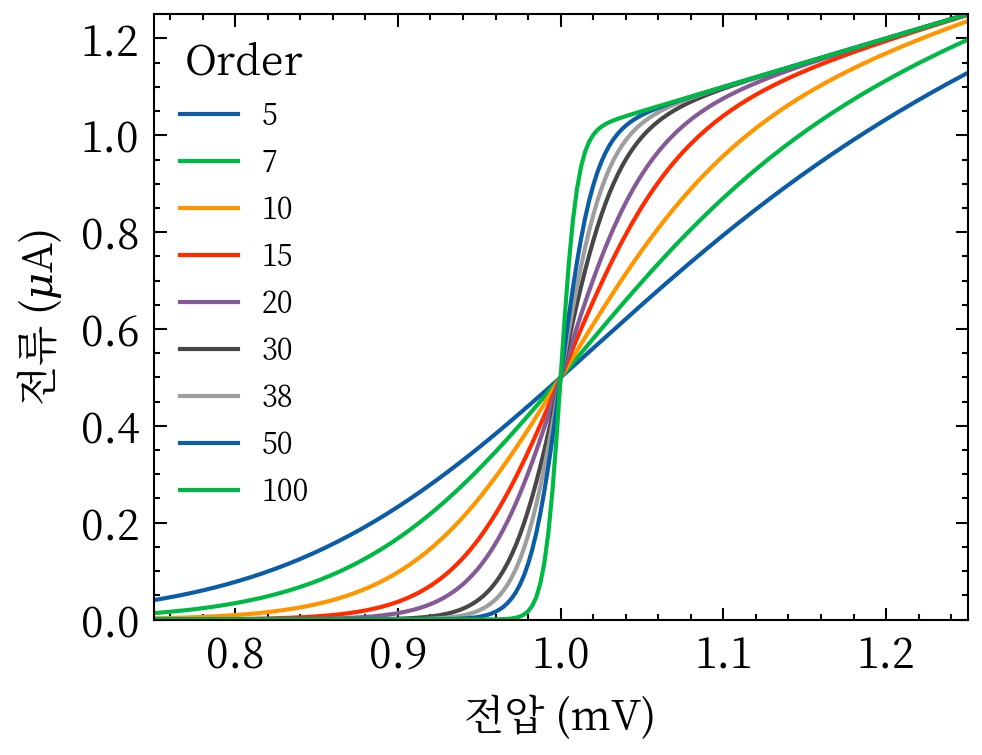

文章介绍了如何安装和配置SciencePlots库来增强matplotlib的图形样式，包括需要的Latex环境和NotoSerifSC中文字体。通过示例代码展示了如何解决中文显示问题并创建多条曲线的图形，同时提供了多种风格的主题搭配选项。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

前言

SciencePlots包是matplotlib包的主题扩展库，所以我们必须同时拥有SciencePlots包和matplotlib包。SciencePlots包[官方地址]。(https://github.com/garrettj403/SciencePlots)
pip install SciencePlots，pip install matplotlib
使用此包还需要Latex支持，Latex下载链接。中文字体需要Noto Serif SC支持，下载链接。安装完字体后，要将matplotlib包的字体缓存更新，以win系统为例，删除C:\Users\lenovo\.matplotlib文件夹，然后重新执行import matplotlib as mpl会更新字体库。

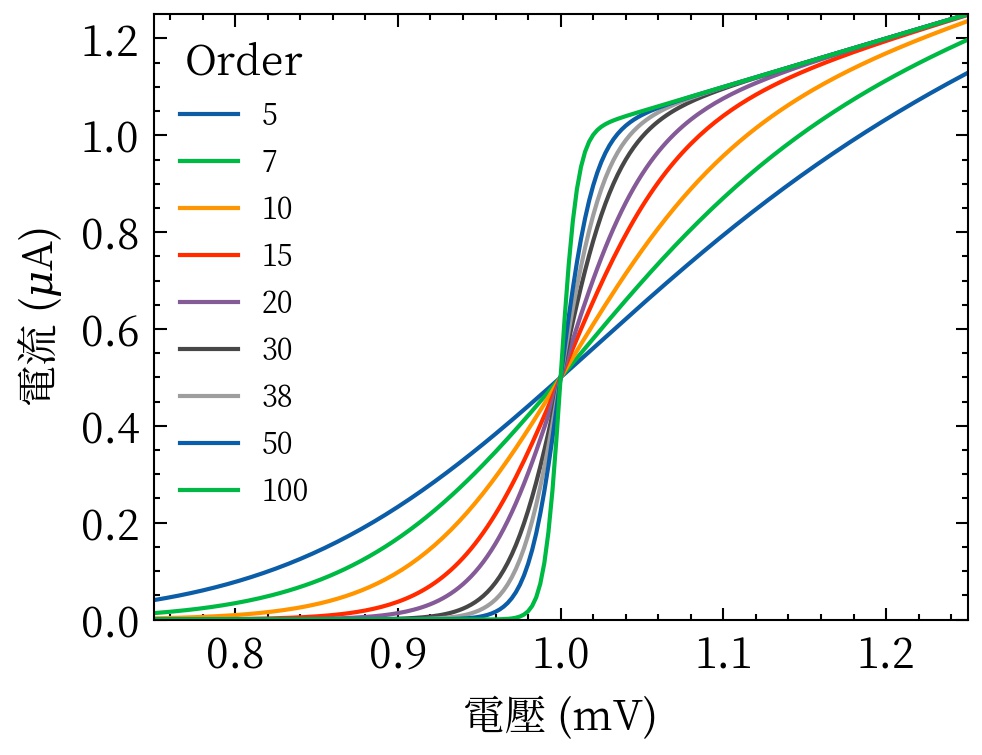

官方文档中使用plt.style.use(['science', 'no-latex', 'cjk-sc-font'])设置中文字体，我安装了'cjk-sc-font'（也就是'Noto Serif SC'字体）但是依然会报错，我使用plt.rcParams['font.sans-serif']=['Noto Serif SC']能达到相同的效果，如果有人知道怎么解决请私信我修改教程。

绘图

#加载包
import numpy as np
import pandas as pd
from plotnine import*
import seaborn as sns
from scipy import stats

import matplotlib as mpl
import matplotlib.pyplot as plt
# 中文显示问题
plt.rcParams['font.sans-serif']=['Noto Serif SC']
plt.rcParams['axes.unicode_minus'] = False

import scienceplots

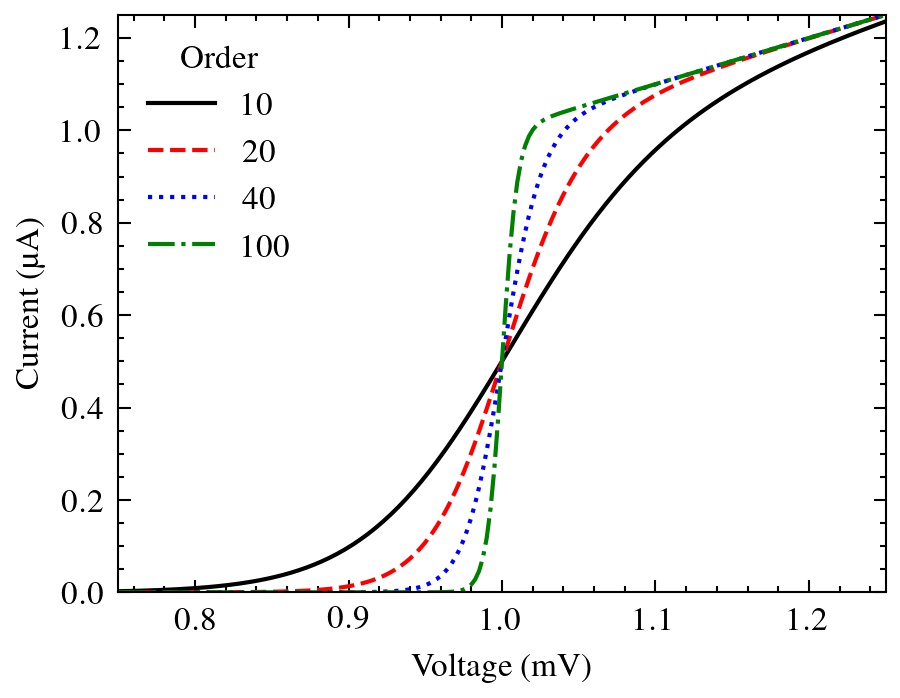

plt.style.use(['science','ieee','notebook'])

# notebook嵌入图片
%matplotlib inline
# 提高分辨率
%config InlineBackend.figure_format='retina'

# 忽略警告
import warnings
warnings.filterwarnings('ignore')

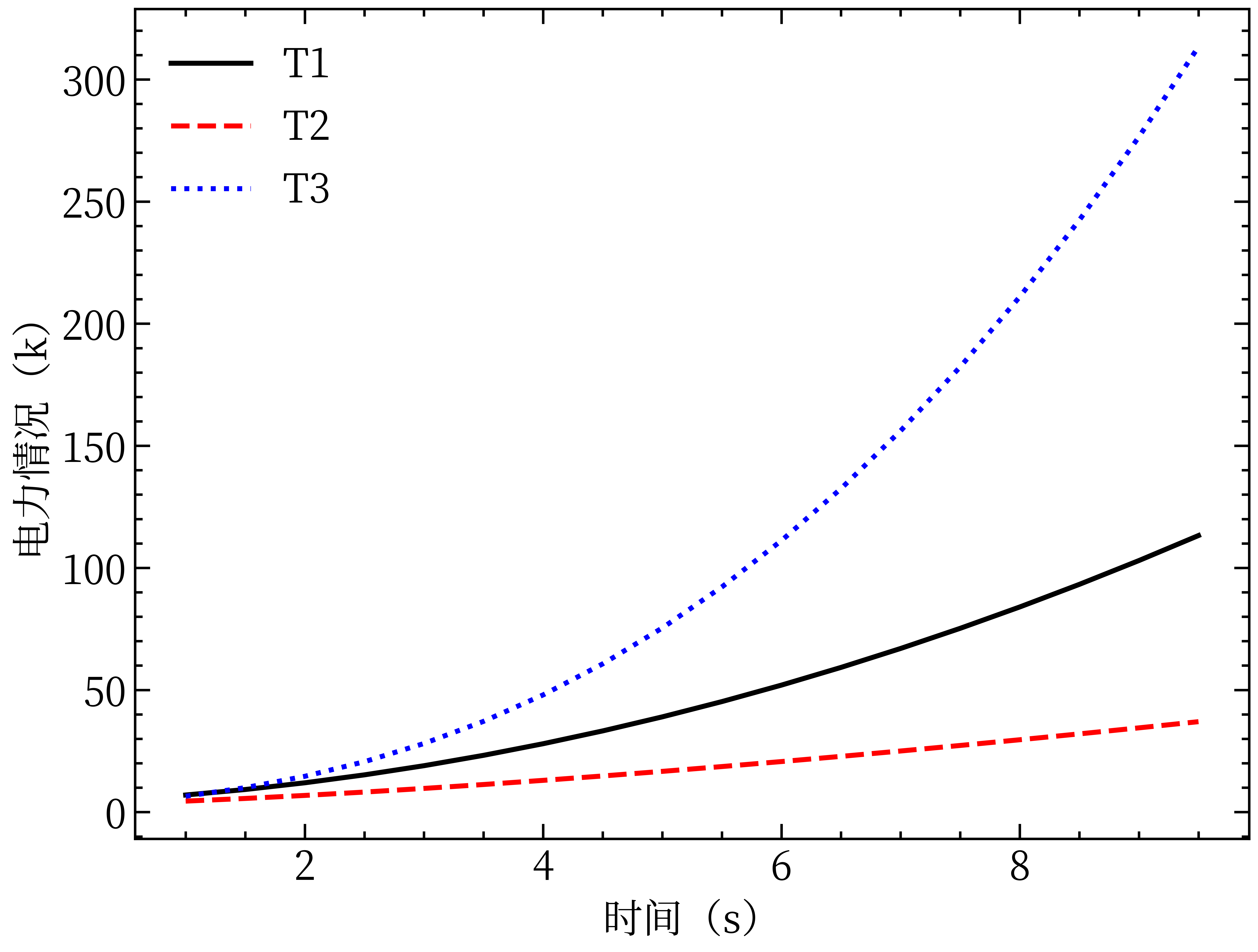

x = np.arange(1,10,0.5)
y_1 = x * 2 + 4 + x ** 2
y_2 = x * 0.5 + 3 + x ** 1.5
y_3 = x * 3.5 + 2 + x ** 3
plt.figure()
plt.plot(x, y_1)
plt.plot(x, y_2)
plt.plot(x, y_3)
plt.xlabel('时间（s）')
plt.ylabel('电力情况（k）')
plt.show()
