PSIM软件学习---05 自定义子电路元件参数

  在上篇文章中介绍了子电路的创建方法。子电路使用起来非常方便，但是有一个缺点就是电路里面元件的参数不能修改。如果主电路中调用了多个子电路元件，这样的话就无法将各个子电路元件修改为不同的参数。

  为了方便修改子电路中元件的参数，可以将子电路中的元件参数设置为可变参数。设置方法如下：

  首先打开自己新建的子电路模块。

  然后选择菜单栏中的Subcircuit — Edit Default Variable List选项。

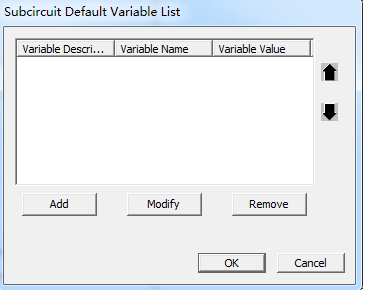

  此时就会弹出一个参数列表添加的选项界面。

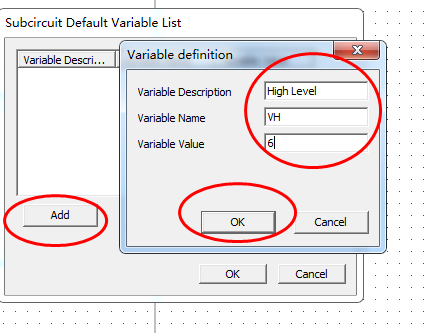

  点击Add 按钮开始添加参数，在弹出来的界面中填入参数。

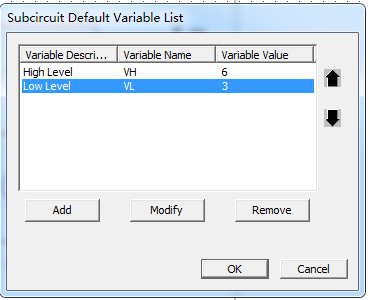

  第一个参数是对变量的描述，第二个参数时变量名，第三个参数是变量值。这里添加连个参数，一个设置输出正电压值，一个设置输出负电压值。设置完成之后，点击OK按钮。

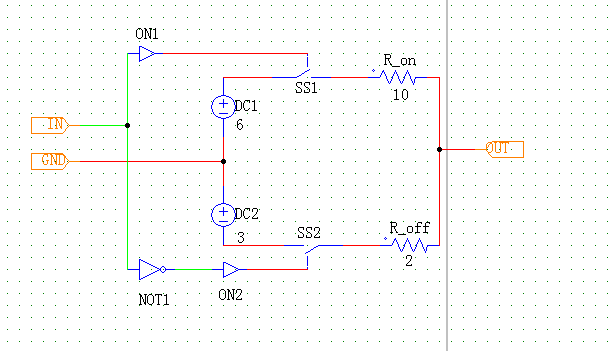

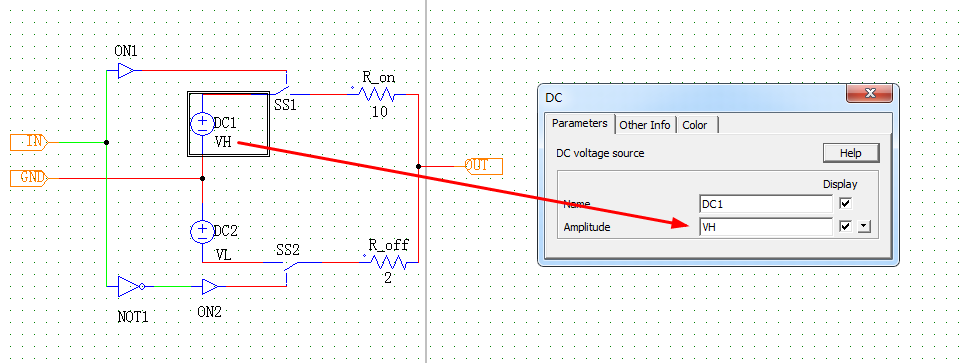

  然后在子电路中将DC1的值设置为VH，将DC2的值设置为VL。

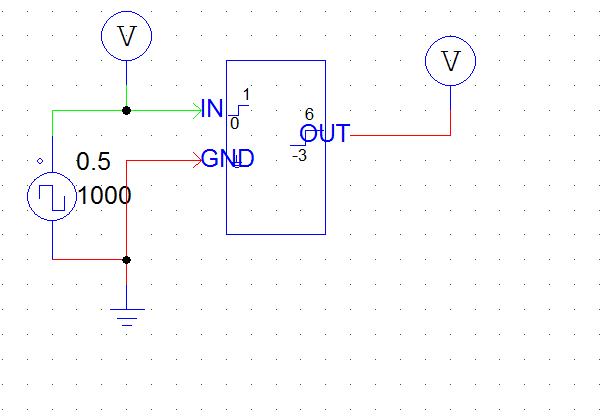

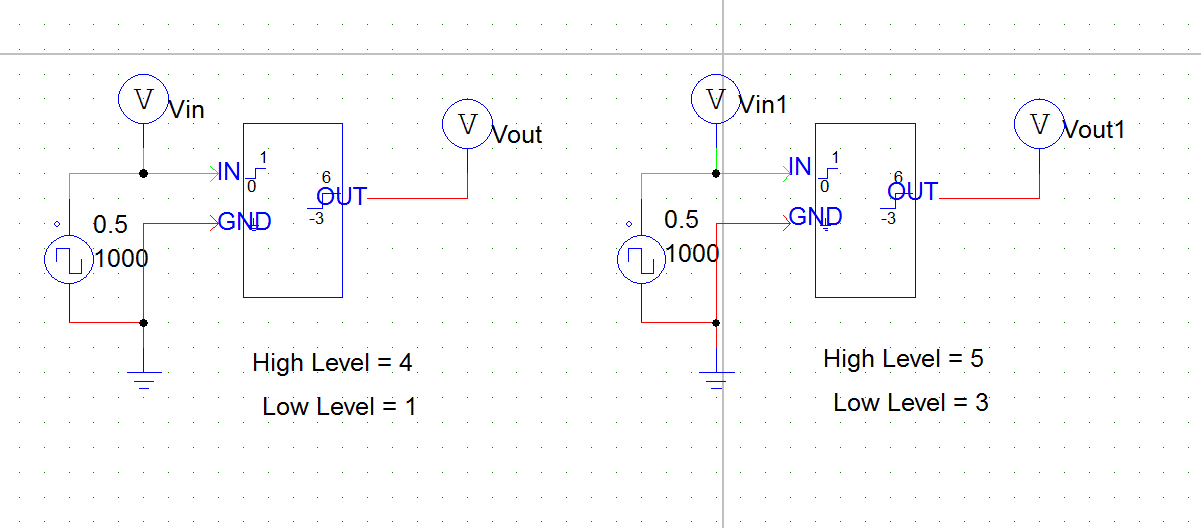

  新建一个文件在里面调用子电路。

  在子电路上单击鼠标右键，选择Attributes选项。

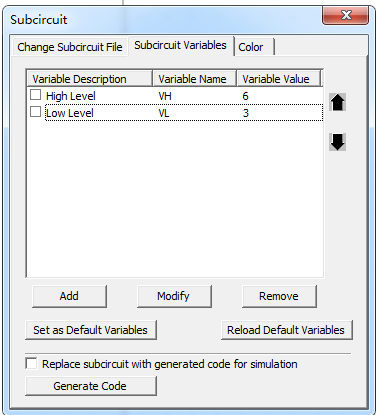

  这时候就会打开参数设置界面。

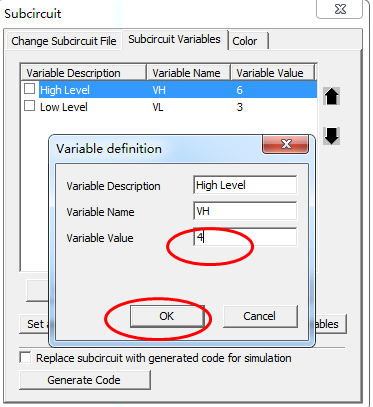

  分别双击这两个选项就可以直接修改参数。

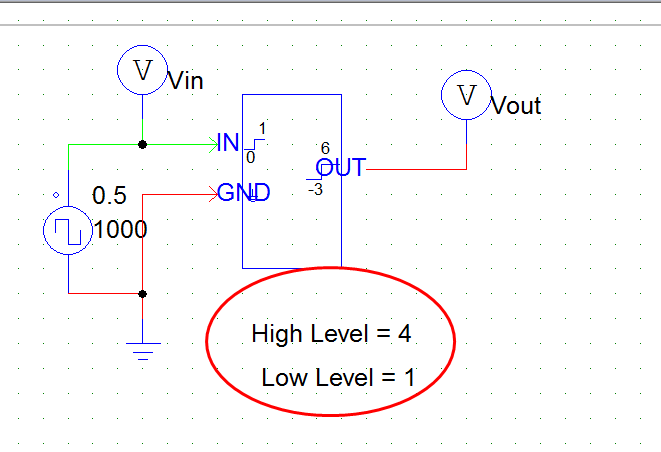

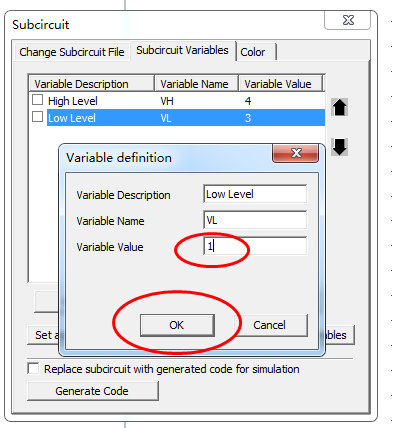

  将高电平的值修改为4，将低电平的值修改为1。

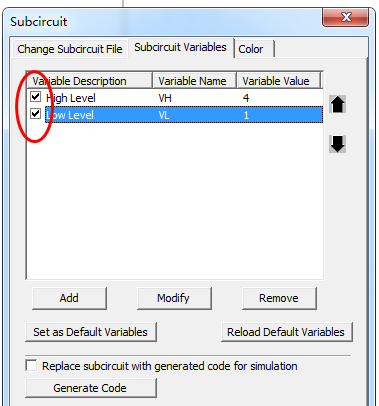

  将两个选项前面的方框打上对勾。
‘
  接下来仿真电路。

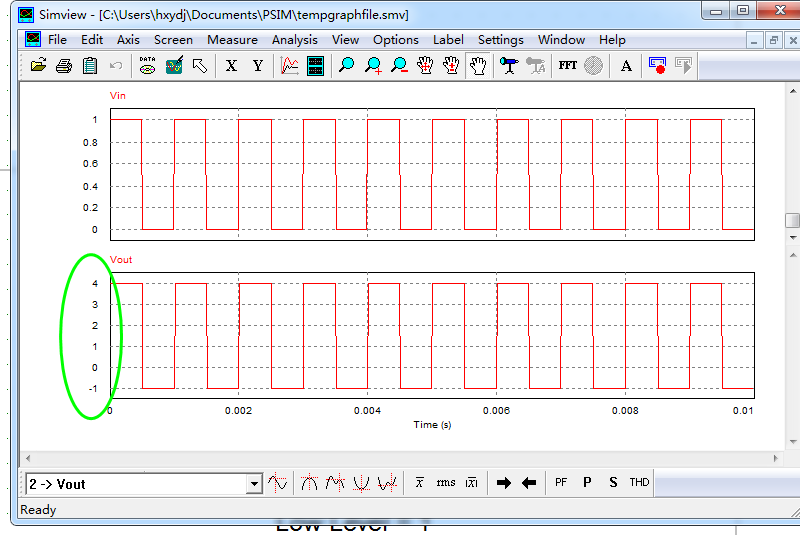

  根据输出的波形可以看到输出的高电平为4伏，低电平为-1伏。

  子电路中的地线接的是两个电源的中点，所以电源设置为4伏和1伏时，它输出的电平就是+4伏和-1伏。

  这样就如果在电路中有多个子电路的话，就可以将子电路中的元件参数设置为不同值了。

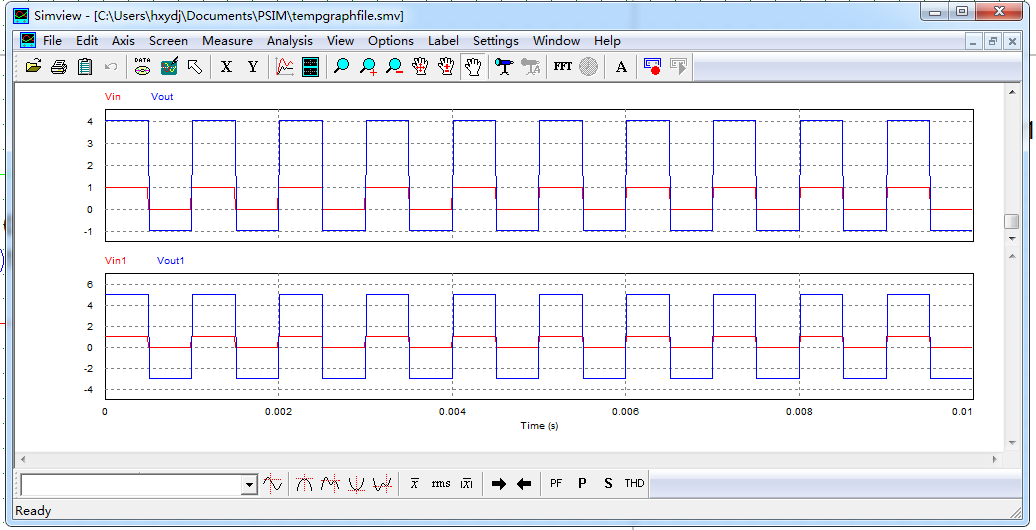

  仿真波形如下：

  通过仿真波形可以看出第1个输出的值为+4V，-1V，第2个输出的值为+5V，-3V。
通过给子电路元件设置参数的方法，就可以通过修改参数的方法来修改子电路元件的值了。
