最佳实践 · 卓岚串口服务器接入 MODBUS 物联网平台

串口服务器是为RS-232/RS-485/RS-422终端到TCP/IP之间完成数据转换的通讯接口协议转换器。提供RS-232终端与TCP/IP网络的数据双向透明传输，提供串口转TCP/IP功能，RS-232/RS-485/RS-422转TCP/IP的解决方案。可以让RS-232/RS-485/RS-422串口设备立即联接网络。

串口通讯服务器其实就是串口服务器，也叫终端服务器，串口通讯服务器能让串口设备立即具备联网能力，可以把分散的串行设备、主机等通过网络集中管理，简易、方便。支持TCP、UDP、ARP、ICMP、HTTP、DNS和DHCP协议，支持Windows Native COM和网络中断自动恢复连接功能。

串口服务器在需要采集传感器数据和远程控制的场景中广泛使用，MODBUS 物联网平台的用户有相当一部分在使用 串口服务器 接入设备，通常 串口服务器 使用较多的是通过 RS485/232/422 端口连接 Modbus 从机设备，例如：开关继电器、温湿度传感器、各类气体传感器、电能表、水表、PLC、电机控制器等。

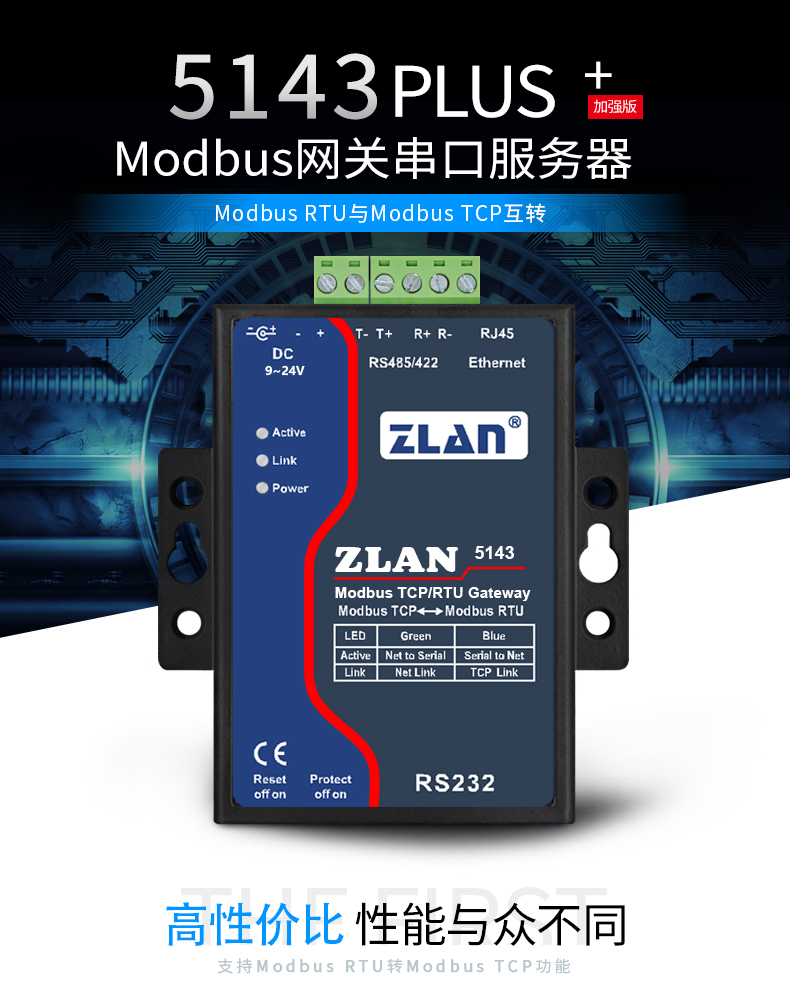

这一次我们介绍的是来自卓岚公司的 串口服务器ZLAN5143，它支持通过TCP、UDP方式 接入 MODBUS 物联网平台，在很多用户的物联网项目中运行非常稳定。

我们以这台 ZLAN5143 为例，介绍接入 MODBUS 物联网平台 的步骤。对于卓岚公司的其它 串口服务器 产品，也可以用同样的方式接入。

MODBUS 物联网平台 上的准备工作

在实践中，我们通常将 串口服务器 作为透传网关，用于在 Modbus 子设备和云平台之间起到消息转发作用。这里我们使用 串口服务器 的 TCP客户端 模式，准备工作只需要以下几步：

• 创建项目（项目管理→新增项目）。

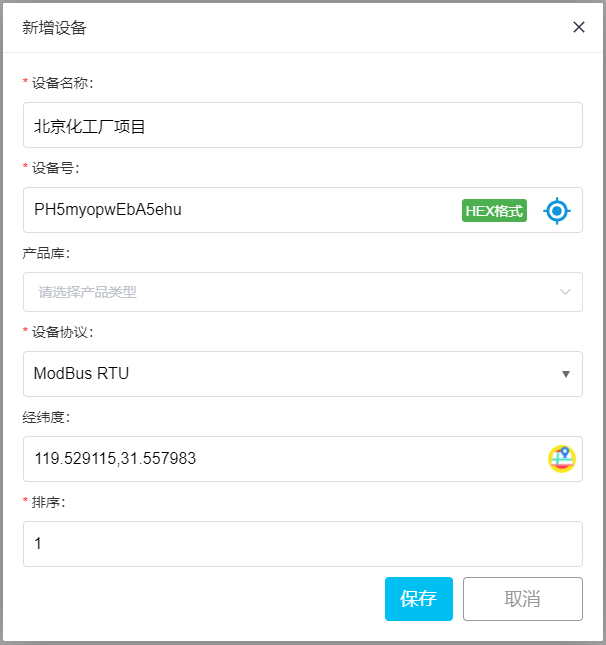

• 创建设备（设备管理→设备信息→新增设备）
• 填写设备名称，随机生成或者手动填写设备号，在设备协议中选择ModBus RTU，定位设备所在经纬度，保存即可。（设备号复制保存备用）

具体的步骤请浏览：Modbus入门 ，通常几分钟就可以完成。

ZLAN5143串口服务器的配置

打开 卓岚 虚拟串口&设备管理器 配置软件，连上网口或串口，只需要填写以下几个部分：

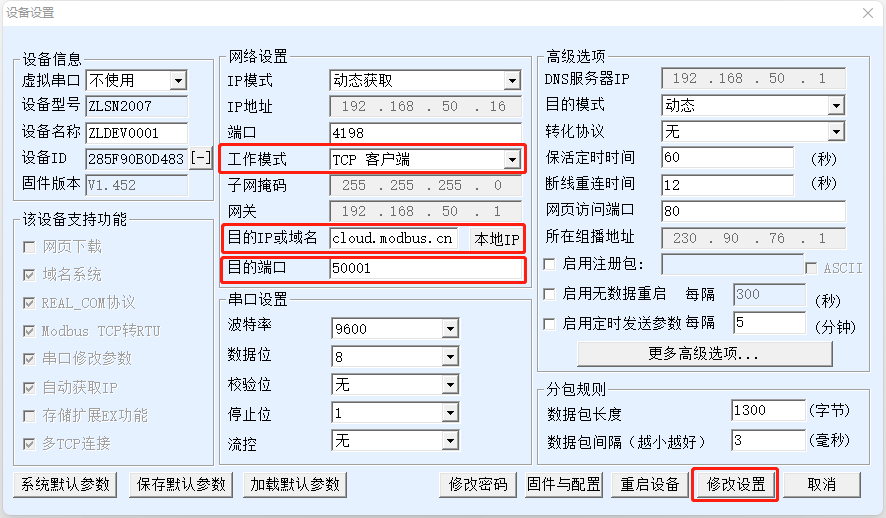

第一步：

• 工作模式：TCP 客户端
• 目的IP或域名：cloud.modbus.cn
• 47.104.68.157 (备用）
• www.wulianwang.net.cn (备用）
• 目的端口：50001
• 修改配置（保存）
  如下图：

第二步：

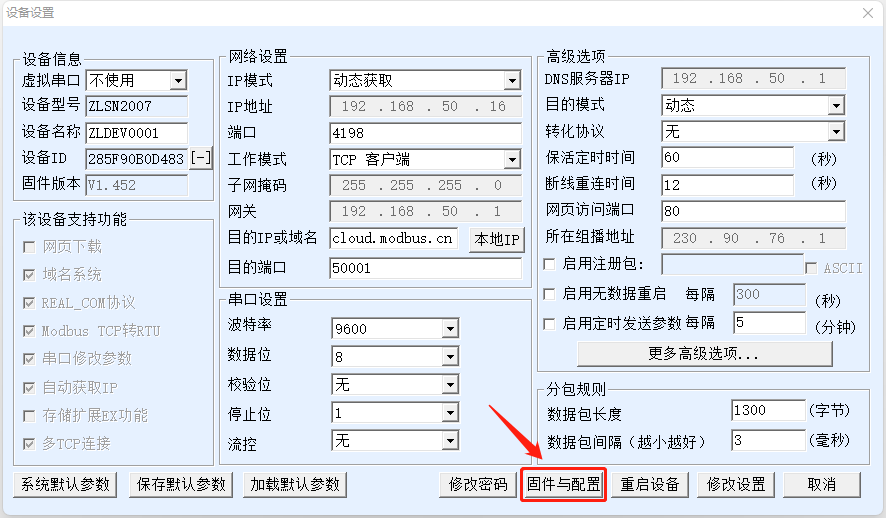

点击“固件与配置”

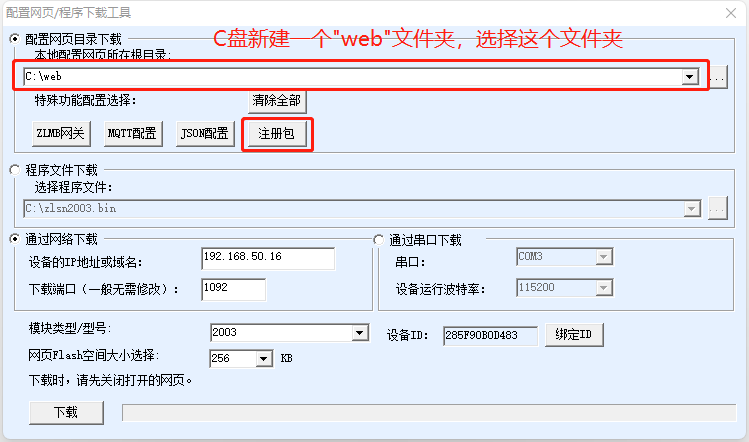

C盘新建一个"web"空文件夹，选择这个文件夹，然后点击“注册包”

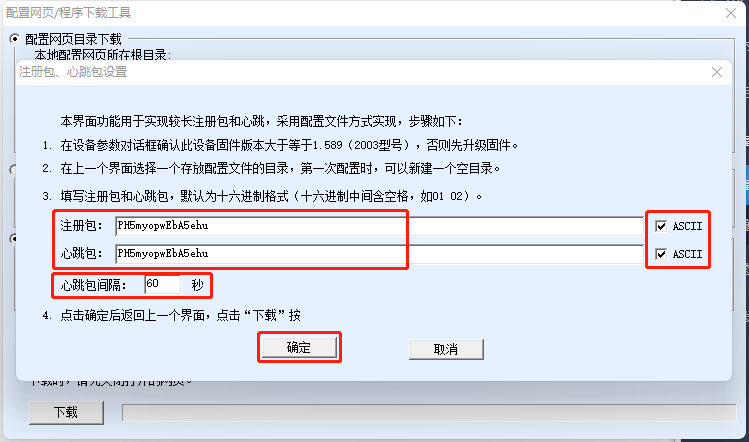

注册包和心跳包"ASCII"格式都先打钩，然后填入云平台生成的设备号，心跳包间隔输入“60”秒，点击确定进行保存。

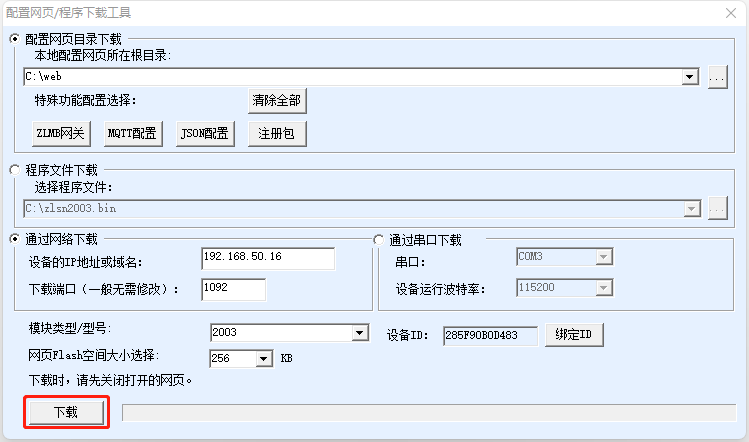

跳转页面后，点击“下载”即可。

连接 RS485 Modbus 继电器

这里以8路继电器为例：

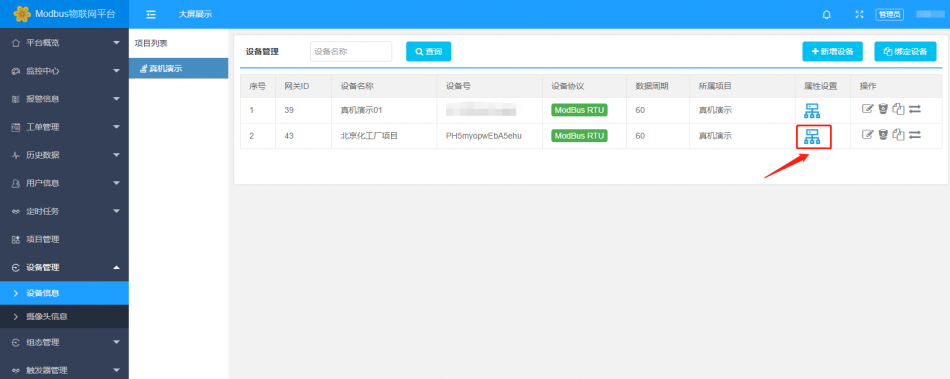

点击属性设置

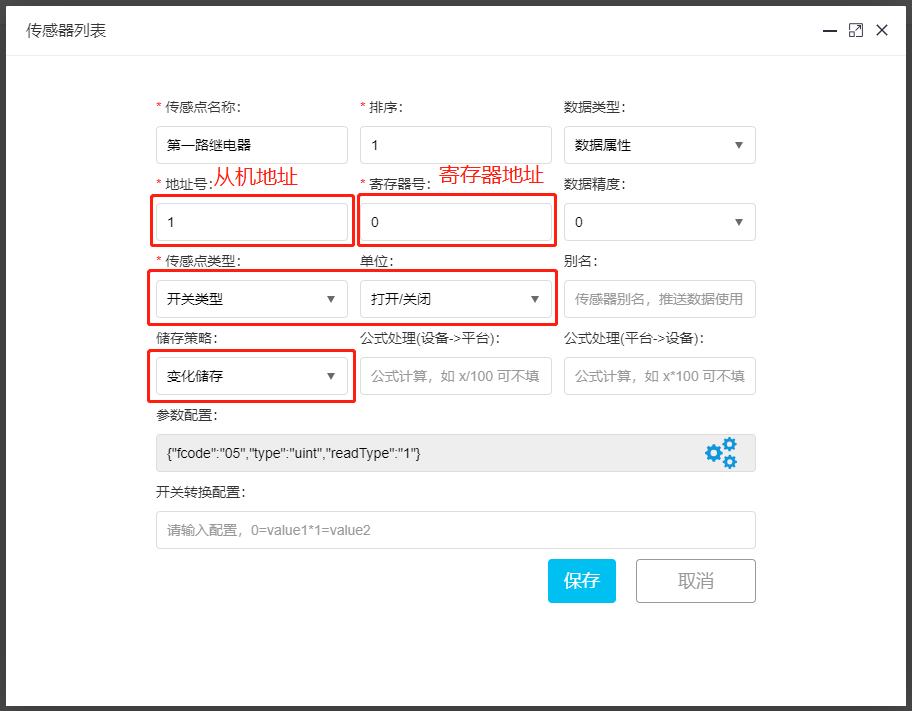

点击“新增传感器”，增加1路继电器控制

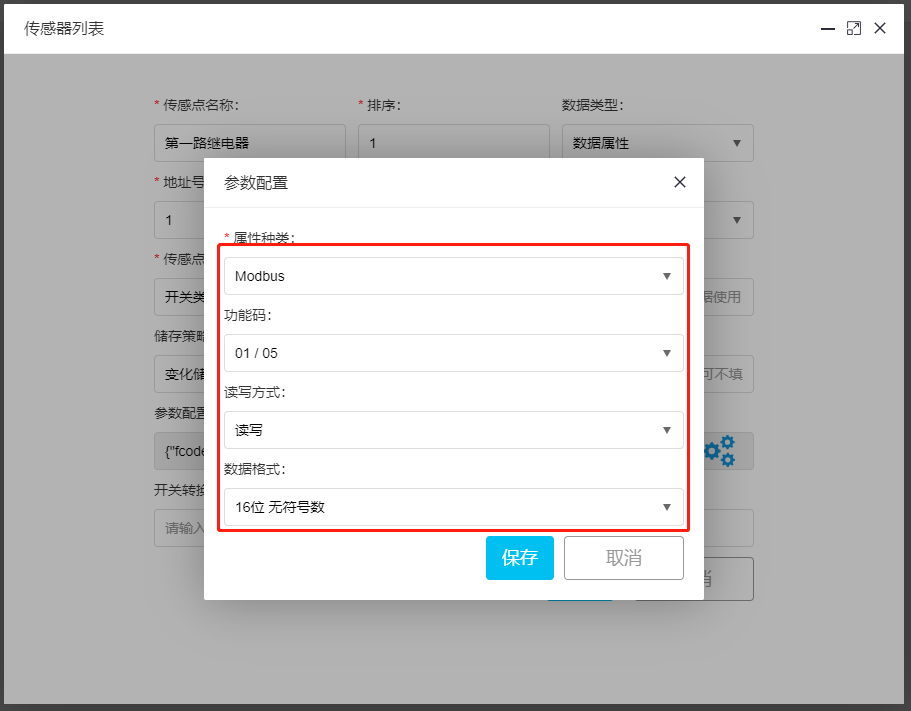

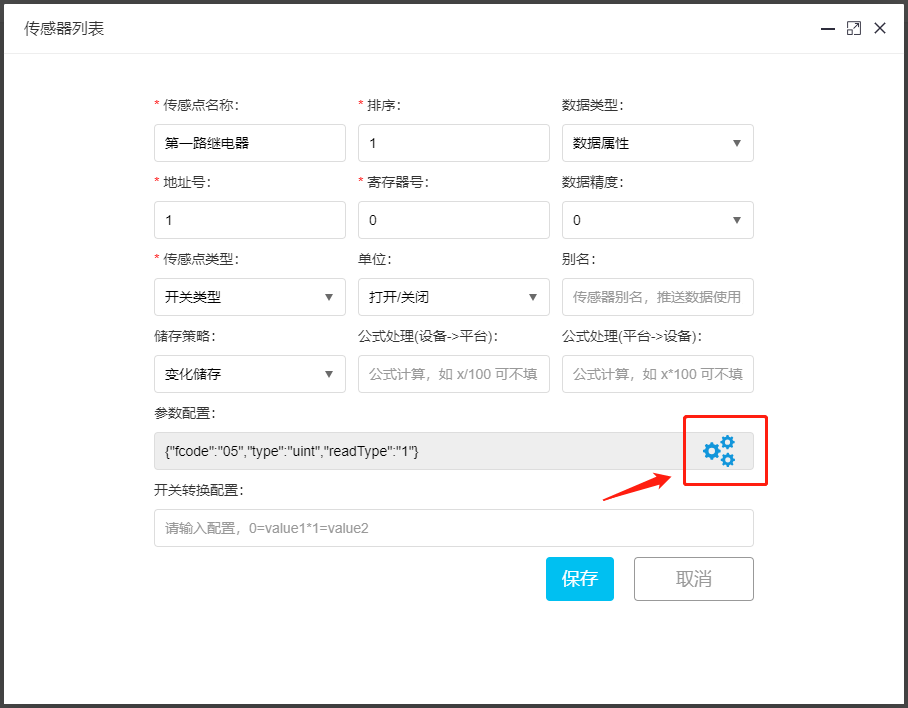

参数配置：

依次添加8路继电器，只需修改寄存器号即可。

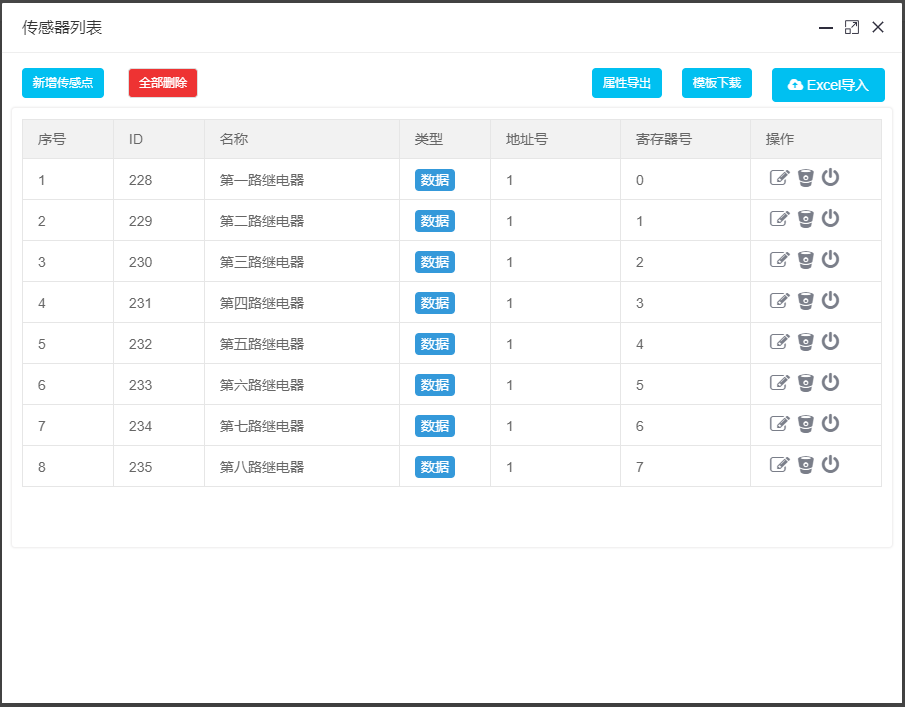

8路继电器全部添加后如下图

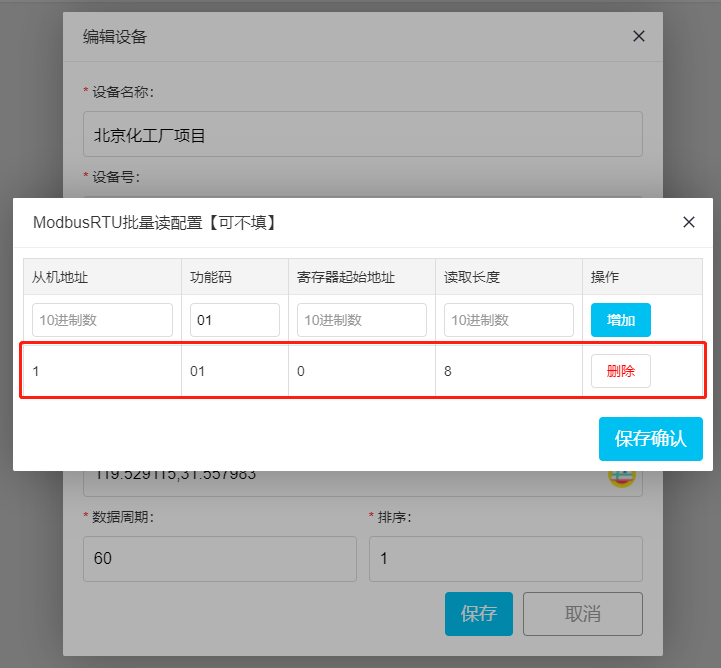

Modbus批量读配置

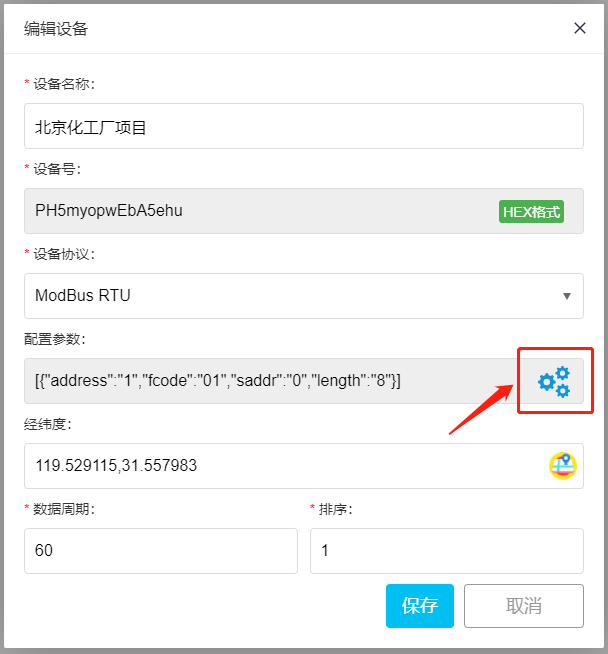

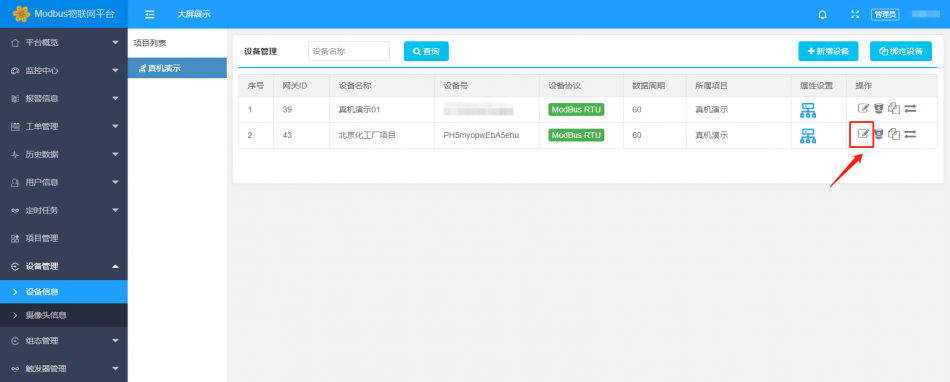

点击“配置参数”

这一篇我们介绍了卓岚串口服务器ZLAN5143 通过 TCP 透传方式接入 MODBUS 物联网平台 的详细步骤，将8路继电器模块上传到云平台，并生成自定义看板和 App。这些步骤也适用于其它厂商的支持 TCP 透传的 串口服务
