华为三层、二层交换机实现不同vlan不同网段之间互通

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_39379203/article/details/90209153


一、试验拓扑

二、试验需求

PC1和PC3属于VLAN 10 ,PC2和PC四属于VLAN 20，实现不同VLAN之间的相互通讯

三、试验过程

配置三层交换机SW1

[Huawei]sysname S1
[S1]SYS S1
[S1]vlan b 10 20
Info: This operation may take a few seconds. Please wait for a moment...done.
[S1]int vlan 10
[S1-Vlanif10]ip add 192.168.10.1 24
[S1-Vlanif10]int vlan 20
[S1-Vlanif20]ip add 192.168.20.1 24
[S1-Vlanif20]int g0/0/1
[S1-GigabitEthernet0/0/1]port link-type trunk
[S1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20
[S1-GigabitEthernet0/0/1]quit
[S1]int g0/0/2
[S1-GigabitEthernet0/0/2]port link-type trunk
[S1-GigabitEthernet0/0/2]port trunk allow-pass vlan 10 20
[S1-GigabitEthernet0/0/2]quit

1、 首先，在三层交换机上新建vlan10、vlan20，然后分别为vlan10和vlan20配置IP。

2、其次，设置g0/0/1、g0/0/2端口为trunk模式，这两trunk端口用于连接两个二层交换机，并且允许vlan10和vlan20通过。（g0/0/1为1000Mb/s告诉口，E0/0/1为10Mb/s低速口）。

配置二层交换机SW2

<Huawei>undo ter m
Info: Current terminal monitor is off.
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]vlan b 10 20
Info: This operation may take a few seconds. Please wait for a moment...done.
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20
[Huawei-GigabitEthernet0/0/1]int e0/0/1
[Huawei-Ethernet0/0/1]port link-type access
[Huawei-Ethernet0/0/1]port default vlan 10
[Huawei-Ethernet0/0/1]int e0/0/2
[Huawei-Ethernet0/0/2]port link-type access
[Huawei-Ethernet0/0/2]port default vlan 20
[Huawei-Ethernet0/0/2]qu

首先配置g0/0/1高速口为trunk模式，并且允许vlan10、vlan20的通过，该高速口用于连接三层交换机用。

其次在二层交换机上指定e0/0/1口为access模式，并将该口划归为vlan10,用于连接PC1（连接的电脑的地址须和vlan10的地址在一个网段内）；指定e0/0/2口为access模式，并将该口划归为vlan20,用于连接PC2。

配置二层交换机SW3

<Huawei>undo ter m
Info: Current terminal monitor is off.
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]vlan batch 10 20
Info: This operation may take a few seconds. Please wait for a moment...done.
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20
[Huawei-GigabitEthernet0/0/1]quit
[Huawei]int e0/0/3
[Huawei-Ethernet0/0/3]port link-type access
[Huawei-Ethernet0/0/3]port default vlan 10
[Huawei-Ethernet0/0/3]qu
[Huawei]int e0/0/4
[Huawei-Ethernet0/0/4]port link-type access
[Huawei-Ethernet0/0/4]port default vlan 20
[Huawei-Ethernet0/0/4]q

首先配置g0/0/1高速口为trunk模式，并且允许vlan10、vlan20的通过，该高速口用于连接三层交换机用。

其次在二层交换机上指定e0/0/3口为access模式，并将该口划归为vlan10,用于连接PC3（连接的电脑的地址须和vlan10的地址在一个网段内）；指定e0/0/4口为access模式，并将该口划归为vlan20,用于连接PC4。

配置pc

        PC1

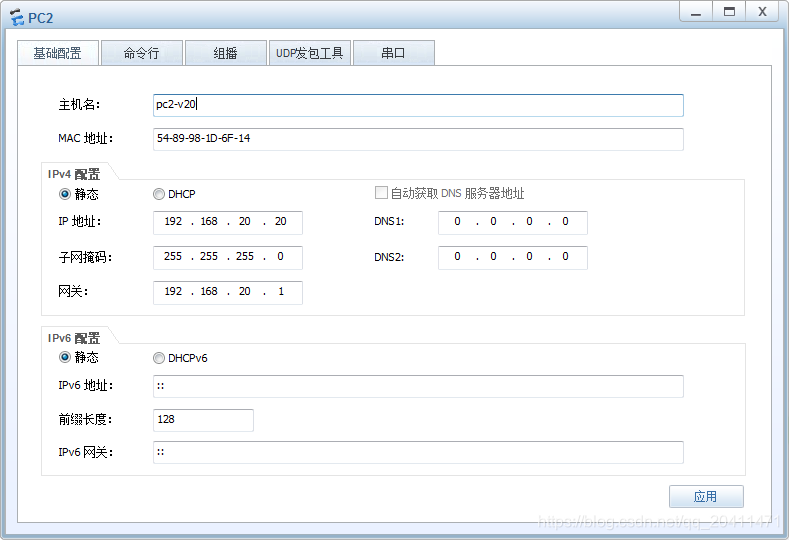

        PC2

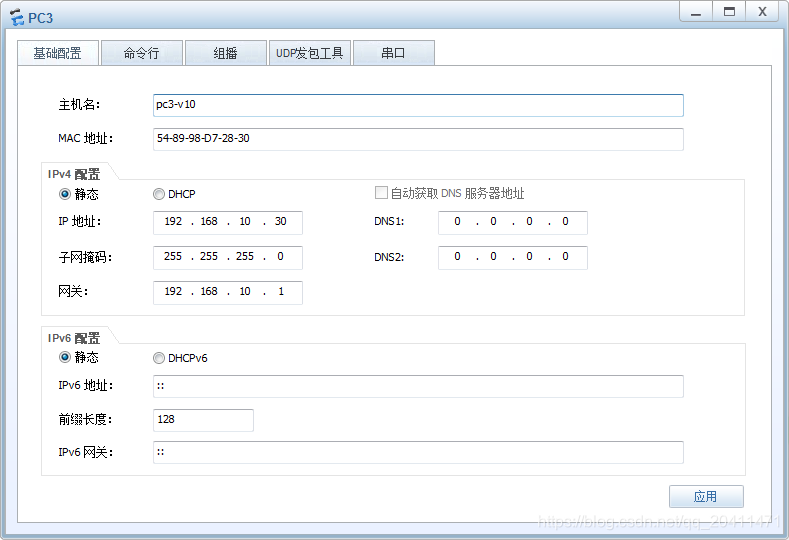

        PC3

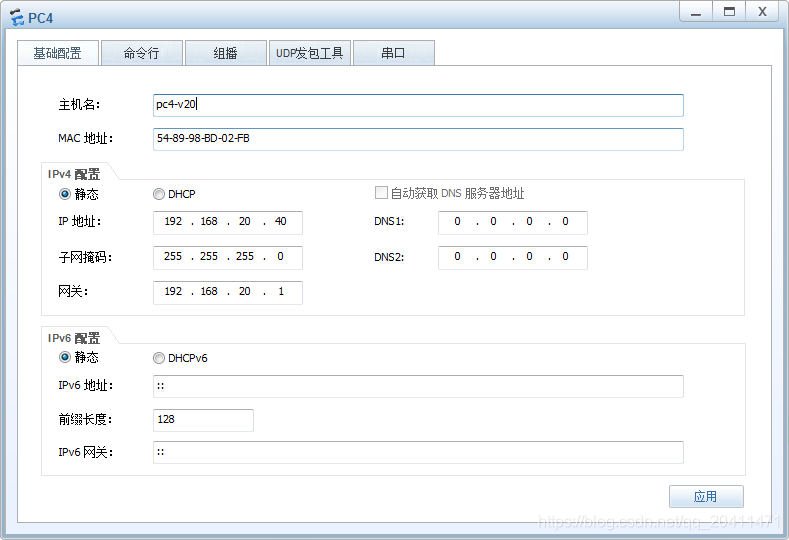

        PC4

四、测试

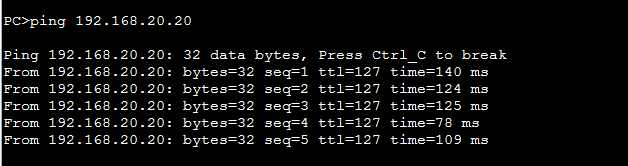

               pc1 ping pc2

        pc1 ping pc3

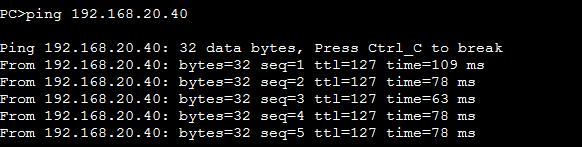

        pc1 ping pc4

试验成功，实现VLAN间通讯还可以通过路由器接口的下的子接口实现以及通过单臂路由实现。
