本次是基于HLK-KT210 AI人脸识别模块和STM32单片机进行设计的人脸识别项目。主要是人脸识别功能的分析和使用。

1 模块连接

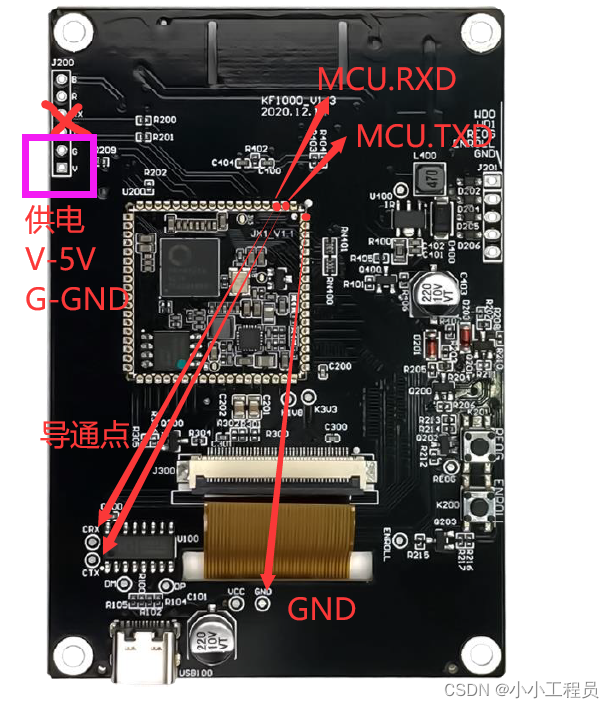

本次使用了海凌科生产的DEMO板，但是由于板子的客观因素，TTL串口没有设计好，需要自行引线才行，故需了解好模块的引脚。串口TTL进行交叉通信，GND做共地处理。如图所示，芯片模组的2引脚是RXD，连接到USB-TTL调试器的TXD或者单片机的TXD，模组的3引脚是TXD，接USB-TTL调试器的RXD或者单片机的RXD，波特率设置为115200（出厂默认，后期可自行更改）进行调试。USB-C口可以直接调试和供电，故不再说明C口，因本设计是自己焊接的板子，所以C口用起来不合适。注意的是供电部分一定要接稳点电压，1A以上，保持电源稳定才行。
在这里插入图片描述

在这里插入图片描述

2 上位机调试

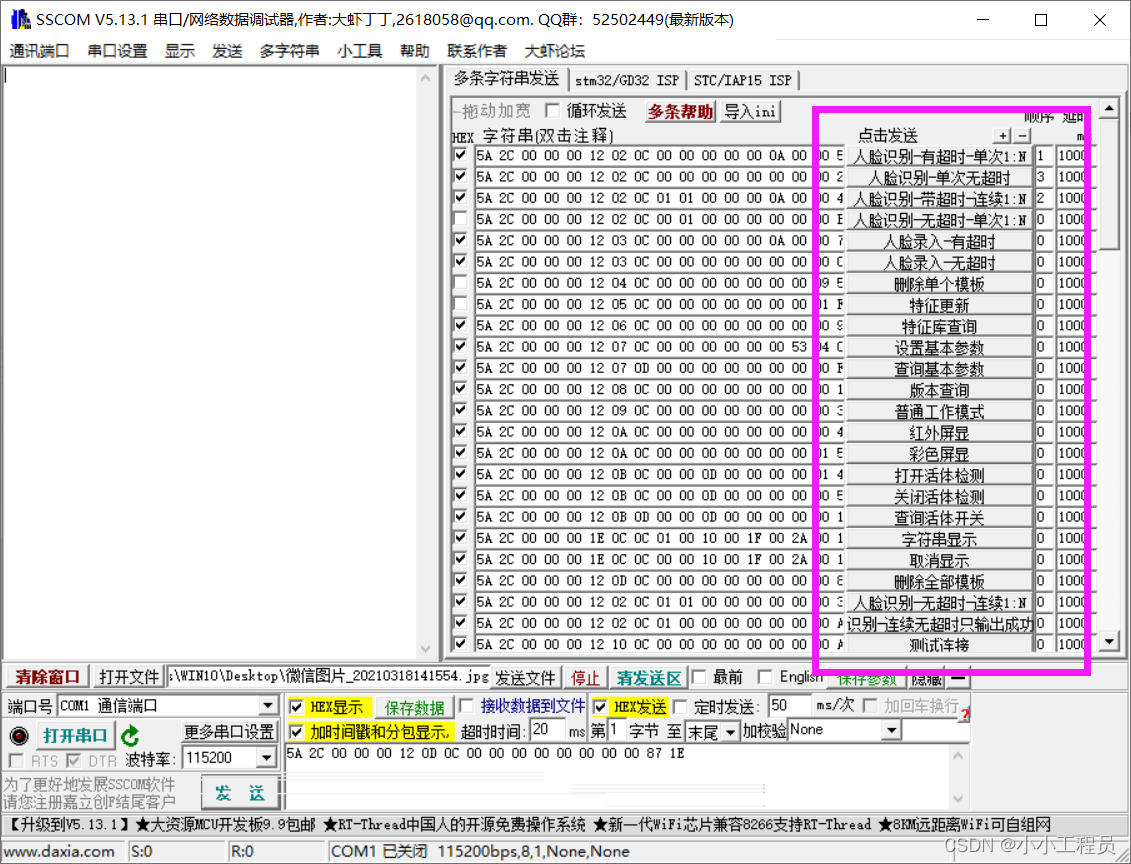

根据手册和官方给的串口调试软件扩展部分的指令，比较容易的进行测试。需要注意的是自己做指令进行验证的话需要CRC校验位，那么可以通过在线网址进行生成，模型和网址如下。
在这里插入图片描述

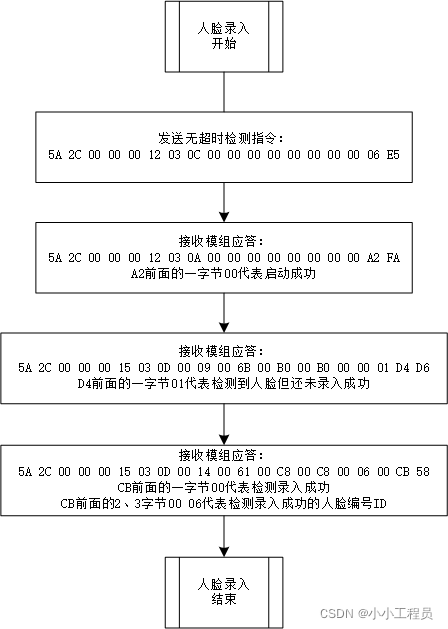

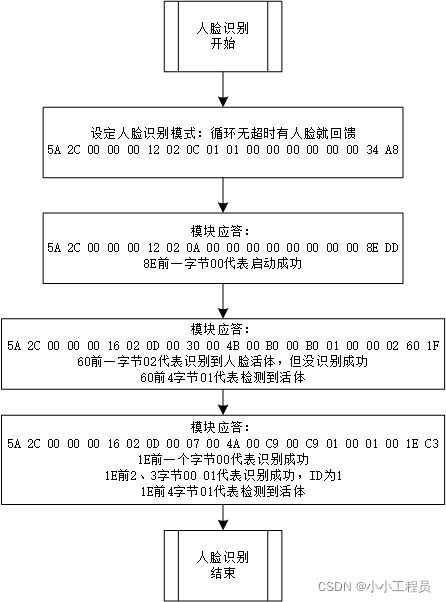

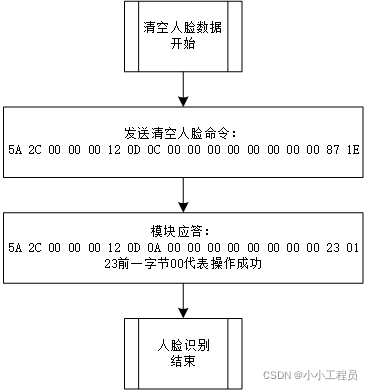

3 根据手册和调试过程画的人脸录入和识别的流程

在这里插入图片描述

4 简单的STM32驱动验证

本次仅仅只是个开头，做了人脸信息录入和识别的功能，其它功能以后有时间再去设计驱动，入门以后其实就不复杂了，框架基本已成，后面有时间会更新。

/**
  * @说明     由燃烧电子于2022年3月24日做的初始版本V1.0
  * @TEL      Q2772272579
  * @readme   仅供参考
  */
#ifndef __HLK210_h
#define __HLK210_h

#include "stm32f10x.h"
#include <string.h>
#include <stdio.h>
#include "Def_config.h"
#include "delay.h"

//
#include "usart1.h"
#define HLK210_SendByte  USART1_SendByte


//模组返回的消息类型说明
#define HLK210_CTROK           0x00 // 操作成功
#define HLK210_CHECKEDFACE     0x01 // 检测到人脸
#define HLK210_LIVINGBODY      0x02 // 活体通过
#define HLK210_STRERROR        0x03 // 存储操作错误
#define HLK210_STRFULL         0x04 // 人脸库已满
#define HLK210_CHECKOUT        0x05 // 检测超时
#define HLK210_IDERROR         0x06 // 人脸编号ID不存在
#define HLK210_FORMERROR       0x07 // 参数或格式错误
#define HLK210_OTHERERROR      0x08 // 其他错误
#define HLK210_RAMERROR        0x09 // RAM中暂缓的模板不存在
#define HLK210_HAVEDFACE       0x0A // 此人脸已注册

typedef enum {NORMAL,INPUTFACEID,CHECKFACEID,DELETEFACEID}ENUM_HLK210;

#define HLK210_NORMALANSWERLEN   18  //命令发出应答长度
#define HLK210_FACEANSWERLEN     21  //人脸录入时反馈字节长度
#define HLK210_RECOANSWERLEN     22  //人类识别时反馈字节长度

#define HLK210_USART_REC_LEN 50
typedef struct SaveData
{
	char HLK210_Buffer[HLK210_USART_REC_LEN];
	char CmdDataLen;
	ENUM_JUDGE isGetData;		//是否获取到GPS数据
	ENUM_JUDGE isParseData;	//是否解析完成
	ENUM_JUDGE isUsefull;		//信息是否有效
	ENUM_HLK210 NowMode;
	char TimeCount;
} _HLK210_Data;
extern _HLK210_Data HLK210_Data;

void HLK210_ClearDate(void);
void HLK210_Receive_Byte(u8 res);
void HLK210_InputFaceID(void);
void HLK210_CheckFaceID(void);

#endif

#include "HLK210.h"

#include "bsp_i2c_gpio.h"
#include "bsp_i2c_OLED.h"
#include "delay.h"
#include "usart3.h"

unsigned char HLK210_FaceStorageCmd[18] ={0x5A, 0x2C, 0x00, 0x00, 0x00, 0x12, 0x03, 0x0C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x06, 0xE5};//人脸录入指令
unsigned char HLK210_FaceCheckCmd[18] = {0x5A, 0x2C, 0x00, 0x00, 0x00, 0x12, 0x02, 0x0C, 0x01, 0x01, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x34, 0xA8};  //人脸识别指令
unsigned char HLK210_FaceDelete[18] = {0x5A, 0x2C, 0x00, 0x00, 0x00, 0x12, 0x0D, 0x0C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x87, 0x1E};  //人脸清空指令
unsigned char HLK210_LightOn[18] = {0x5A, 0x2C, 0x00, 0x00, 0x00, 0x12, 0x12, 0x0C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x50, 0xAA, 0x15};  //开补光灯指令

unsigned char HLK210_RECEICV_BUFFER[HLK210_USART_REC_LEN];

_HLK210_Data HLK210_Data;
u8 HLK210_point=0;
void HLK210_Receive_Byte(u8 res) //将此函数放到串口中断函数里，res形参放串口接收值。
{
	HLK210_RECEICV_BUFFER[HLK210_point++] = res;
	if(HLK210_point>1 && (HLK210_RECEICV_BUFFER[HLK210_point-2]==0x5a && HLK210_RECEICV_BUFFER[HLK210_point-1]==0x2c))
	{
		HLK210_RECEICV_BUFFER[0]=HLK210_RECEICV_BUFFER[HLK210_point-2];
		HLK210_RECEICV_BUFFER[1]=HLK210_RECEICV_BUFFER[HLK210_point-1];
		HLK210_point=2;
	}
	if(HLK210_point>=HLK210_Data.CmdDataLen)
	{
		HLK210_Data.isGetData = TRUE;
		memset(HLK210_Data.HLK210_Buffer, 0, HLK210_USART_REC_LEN);      //清空
		memcpy(HLK210_Data.HLK210_Buffer,HLK210_RECEICV_BUFFER, HLK210_point); 	//保存数据
	}
	if(HLK210_point>HLK210_USART_REC_LEN)
	{
		HLK210_point=HLK210_USART_REC_LEN-1;
	}
}
void HLK210_ClearDate(void)
{
	memset(HLK210_RECEICV_BUFFER, 0, HLK210_USART_REC_LEN);      //清空
	HLK210_point=0;

	HLK210_Data.CmdDataLen = HLK210_NORMALANSWERLEN;
	memset(HLK210_Data.HLK210_Buffer, 0, HLK210_USART_REC_LEN);      //清空
	HLK210_Data.isGetData = FALSE;
	HLK210_Data.isParseData = FALSE;
	HLK210_Data.isUsefull =  FALSE;
	HLK210_Data.NowMode = NORMAL;
	HLK210_Data.TimeCount = 0;
}

void HLK210_Send_Cmd(u8 *cmd)
{
	u8 i=0;
	for(i=0;i<18;i++)
	{
		HLK210_SendByte(*cmd++);  // == *(cmd++) 取cmd所指单元的值，cmd指向下一单元，即cmd自加1
	}
}
void HLK210_InputFaceID(void)
{
	u8 i=0;
	HLK210_ClearDate();
	HLK210_Data.CmdDataLen = HLK210_NORMALANSWERLEN;
	HLK210_Data.NowMode = INPUTFACEID;

	HLK210_Send_Cmd(HLK210_LightOn);  //开补光灯
	while(HLK210_Data.isGetData == FALSE); //等待接收完应答数据
	HLK210_Data.isGetData = FALSE;
	for(i=0;i<HLK210_Data.CmdDataLen;i++)
	{
		USART3_SendByte(HLK210_Data.HLK210_Buffer[i]);
	}

	HLK210_Send_Cmd(HLK210_FaceStorageCmd);
	while(HLK210_Data.isGetData == FALSE); //等待接收完应答数据
	HLK210_Data.isGetData = FALSE;
	for(i=0;i<HLK210_Data.CmdDataLen;i++)
	{
		USART3_SendByte(HLK210_Data.HLK210_Buffer[i]);
	}
	HLK210_Data.CmdDataLen = HLK210_FACEANSWERLEN;
//	while(HLK210_Data.isGetData == FALSE); //等待接收完应答数据
//	HLK210_Data.isGetData = FALSE;
//	for(i=0;i<HLK210_Data.CmdDataLen;i++)
//	{
//		USART3_SendByte(HLK210_Data.HLK210_Buffer[i]);
//	}
}
void HLK210_CheckFaceID(void)
{
	u8 i=0;
	HLK210_ClearDate();
	HLK210_Data.CmdDataLen = HLK210_NORMALANSWERLEN;
	HLK210_Data.NowMode = CHECKFACEID;

	HLK210_Send_Cmd(HLK210_LightOn);  //开补光灯
	while(HLK210_Data.isGetData == FALSE); //等待接收完应答数据
	HLK210_Data.isGetData = FALSE;
	for(i=0;i<HLK210_Data.CmdDataLen;i++)
	{
		USART3_SendByte(HLK210_Data.HLK210_Buffer[i]);
	}

	HLK210_Send_Cmd(HLK210_FaceCheckCmd);
	while(HLK210_Data.isGetData == FALSE); //等待接收完应答数据
	HLK210_Data.isGetData = FALSE;
	for(i=0;i<HLK210_Data.CmdDataLen;i++)
	{
		USART3_SendByte(HLK210_Data.HLK210_Buffer[i]);
	}
	HLK210_Data.CmdDataLen = HLK210_RECOANSWERLEN;
}

调用人脸识别方法（本次没有识别ID号，只是做了有没有识别成功的功能，后面再更新别的，数组19位存的就是有没有成功标识，成功位0，否则为其他值，常见为0x02：检测到人脸但未识别）

void Proc_CVHK210(void)
{
	if(HLK210_Data.isGetData == TRUE && HLK210_Data.NowMode == CHECKFACEID)
	{
		HLK210_Data.isGetData = FALSE;
		HLK210_Data.TimeCount = 0;
//		for(i=0;i<HLK210_Data.CmdDataLen;i++)
//		{
//			USART3_SendByte(HLK210_Data.HLK210_Buffer[i]);
//		}
		if(HLK210_Data.HLK210_Buffer[6]==0x02 && HLK210_Data.HLK210_Buffer[7]==0x0D && HLK210_Data.HLK210_Buffer[19]==0X00)
		{
			LCD_Show.personNum = 2;
		}
		if(HLK210_Data.HLK210_Buffer[6]==0x02 && HLK210_Data.HLK210_Buffer[7]==0x0D && HLK210_Data.HLK210_Buffer[19]!=0X00)
		{
			LCD_Show.personNum = 1;
		}
		LCD_Display();
	}
}

调用超时检测方法，因没有人脸时需要更新屏幕显示为“无人”状态，故用定时器设定3秒时间，没有收到人脸数据时，设定为无人。

if(TIM4_FlagStatus.Flag_1000MS == TRUE)
{
	HLK210_Data.TimeCount  ++;
	if(HLK210_Data.isGetData == FALSE && HLK210_Data.TimeCount>2)
	{
		LCD_Show.personNum = 0;
		LCD_Display();
		HLK210_Data.TimeCount = 3;
	}
}

串口1设定为和K210模块通信串口，调试过程进行串口3输出串口1接收到的人脸识别模块数据，以验证接收设计程序是否有问题。

HLK210_InputFaceID();
if(HLK210_Data.isGetData == TRUE && HLK210_Data.NowMode == INPUTFACEID)
{
	HLK210_Data.isGetData = FALSE;
	for(i=0;i<HLK210_Data.CmdDataLen;i++)
	{
		USART3_SendByte(HLK210_Data.HLK210_Buffer[i]);
	}
	if(HLK210_Data.HLK210_Buffer[6]==0x03 && HLK210_Data.HLK210_Buffer[7]==0x0D && HLK210_Data.HLK210_Buffer[18]==0X00) //录入成功
	{
		HLK210_CheckFaceID();
	}
}
if(HLK210_Data.isGetData == TRUE && HLK210_Data.NowMode == CHECKFACEID)
{
	HLK210_Data.isGetData = FALSE;
	for(i=0;i<HLK210_Data.CmdDataLen;i++)
	{
		USART3_SendByte(HLK210_Data.HLK210_Buffer[i]);
	}
}
