电路元器件3——TVS：

        TVS是用来端口防护的，防止端口瞬间的电压冲击造成后级电路的损坏。

        虽然TVS在电路中具有举足轻重的地位，但针对TVS的选型过程，很多厂家都是直接给推荐电路，直接告诉设计者答案“你应该选择哪个器件”，却很少对选型过程提供理论计算。而大部分电子工程师在面对TVS选型的时候，新人凭参考，老人凭经验，一旦更换厂家或者更换测试条件，就无从下手了……本文就专门解决这一问题，让新人老人对TVS选型都能得心应手。

1、工作原理

        TVS（Transient Voltage Suppressors），即瞬态电压抑制器，又称雪崩击穿二极管。它是采用半导体工艺制成的单个PN结，或多个PN结集成的器件。TVS有单向与双向之分：单向TVS一般应用于直流供电电路；双向TVS应用于电压交变的电路。

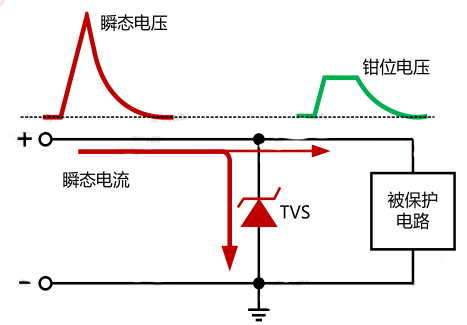

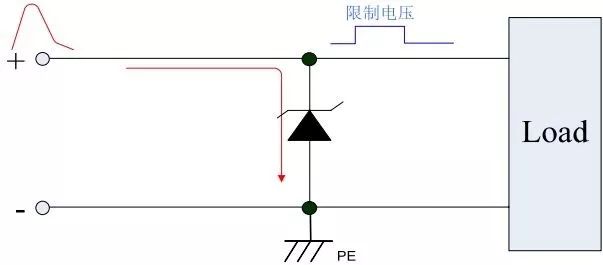

        如图1所示，应用于直流电路时单向TVS反向并联于电路中，当电路正常工作时，TVS处于截止状态（高阻态），不影响电路正常工作；当电路出现异常过电压并达到TVS（雪崩）击穿电压时，TVS迅速由高电阻状态突变为低电阻状态，泄放由异常过电压导致的瞬时过电流到地，同时把异常过电压钳制在较低的水平，从而保护后级电路免遭异常过电压的损坏；当异常过电压消失后，TVS阻值又恢复为高阻态。

图1：TVS工作原理

2、关键参数

        工欲善其事，必先利其器，要用好TVS，必须先了解其关键的参数。

(1) Vrwm 截止电压

        TVS的最高工作电压，可连续施加而不引起TVS劣化或损坏的最高工作峰值电压或直流峰值电压。对于交流电压，用最高工作电压有效值表示，在Vrwm下，TVS认为是不工作的，即是不导通的。换一句话，电路的最高工作电压必须小于Vrwm，否则将会导致TVS动作导致电路异常。

(2) IR漏电流

        漏电流，也称待机电流。在规定温度和最高工作电压条件下，流过TVS的最大电流。TVS的漏电流一般是在截止电压下测量，对于某一型号TVS，IR应在规定值范围内。对TVS两端施加电压值为Vrwm，从电流表中读出的电流值即为TVS的漏电流 IR。对于同功率和同电压的TVS，在Vrwm≤10V 时，双向TVS漏电流是单向TVS漏电流的2倍。对于一些模拟端口，漏电流会影响AD的采样值，所以TVS的漏电流越小越好。

(3) VBR击穿电压

        击穿电压，指在V-I特性曲线上，在规定的脉冲直流电流It或接近发生雪崩的电流条件下测得TVS两端的电压。测试的电流It一般选取10mA左右，施加的电流的时间不应超过400ms，以免损坏器件，VBR MIN和VBR MAX是TVS击穿电压的一个偏差，一般TVS为±5%的偏差。测量时，VBR落在VBR MIN和VBR MAX之间视为合格品。

(4) IPP峰值脉冲电流，VC钳位电压

        峰值脉冲电流，给定脉冲电流波形的峰值。TVS一般选用10/1000μs电流波形。钳位电压，施加规定波形的峰值脉冲电流IPP时，TVS两端测得的峰值电压。IPP及VC是衡量TVS在电路保护中抵抗浪涌脉冲电流及限制电压能力的参数，这两个参数是相互联系的。对于TVS在防雷保护电路中的钳位特性，可以参考VC这个参数。

        对于相同型号TVS，在相同IPP下的VC越小，说明TVS的钳位特性越好；TVS的耐脉冲电流冲击能力可以参考IPP，同型号的TVS，IPP越大，耐脉冲电流冲击能力越强。

3、选型过程

        了解了TVS的基本参数，我们就开始进入最重要的TVS选型的过程了。选择TVS之前，我们首先要明白选择的终极目标：

• 电压合适能保护后级电路

• 引入的TVS的结电容不能影响电路

• TVS功率余量充足，满足测试标准，且不能比保险管先挂

选型的过程，可以按照以下的步骤进行：

• 选择TVS最高工作电压Vrmw

• 选择TVS钳位电压VC

• 选择TVS的功率

• 评估漏电流Ir的影响

• 评估结电容的影响

(1) 选择TVS最高工作电压Vrmw

        在电路正常工作情况下，TVS应该是不工作的，即处于截止状态，所以TVS 的截止电压应大于被保护电路的最高工作电压。这样才能保证TVS在电路正常工作下不会影响电路工作。

        但是，TVS的工作电压高低也决定了TVS钳位电压的高低，在截止电压大于线路正常工作电压的情况下，TVS工作电压也不能选取的过高，如果太高，钳位电压也会较高。

        所以，在选择Vrwm时，要综合考虑被保护电路的工作电压及后级电路的承受能力。要求Vrwm要大于工作电压，否则工作电压大于Vrwm会导致TVS反向漏电流增大，接近导通，或者雪崩击穿，影响正常电路工作。综合考虑，Vrwm可以参考以下的公式：

        Vrwm≈1.1~1.2*VCC ；--------其中VCC为电路的最高工作电压。

(2) 选择TVS钳位电压VC

        TVS钳位电压应小于后级被保护电路最大可承受的瞬态安全电压，VC与TVS的雪崩击穿电压及IPP都成正比。对于同一功率等级的TVS，其击穿电压越高，VC也越高，所选TVS的最大钳位电压VC不能大于被防护电路可以承受的最大电压。否则，当TVS钳在VC时会对电路造成损坏。VC可以参考以下的公式：

        VC＜Vmax；-----其中Vmax为电路能承受的最高电压。

(3) 选择TVS的功率Pppm（或者Ipp）

        TVS产品的额定瞬态功率应大于电路中可能出现的最大瞬态浪涌功率，理论上，TVS的功率越大越好，能够承受更多的冲击能量和次数，但是功率越高，TVS的封装越大，价钱也越高。所以，TVS的功率满足要求即可。

        对于不同功率等级的TVS，相同电压规格的TVS其VC值是一样的，只是IPP不同。故Pppm与Ippm成正比，Ippm越大，Pppm也越大。对于某一电路，有对应的测试要求，设实际电路中的最大测试电流为 Iactual，则 Iactual可估算为：

        Iactual=Uactual/Ri；---------其中Uactual为测试电压，Ri为测试内阻。

(4) 根据所选的TVS的结电容和漏电流评估影响

        如果TVS用在高速IO端口防护、模拟信号采样、低功耗设备场合，就需要考虑结电容和漏电流的影响，两则的参数越小越好。

4、选型举例

        电路的正常工作电压VCC是24V，最高工作电压Vmax是26V，后级电路可承受的最高瞬态电压为50V，实验的测试波形为8/20μs波形，测试电压500V，测试电源内阻及PPTC的静态电阻合计为2Ω。根据上述信息选择合适的TVS。

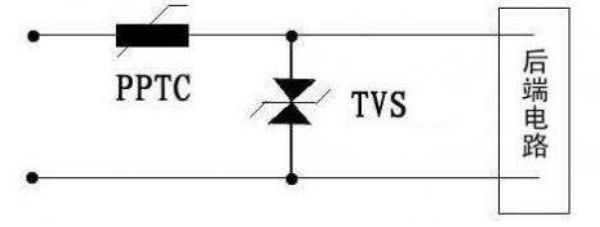

图4：设计举例

(1) 选择TVS最高工作电压：Vrmw≈1.1~1.2*VCC=26~28V

(2) 选择选择TVS钳位电压：VC＜Vmax=50V

(3) 计算实际测试波形功率：Pact=50*(500/3)*1/2=4166W

根据计算结果，可以选用5.0SMDJ26A这个TVS，由于这个TVS用在电源端口，结电容和漏电流基本可以忽略不计。

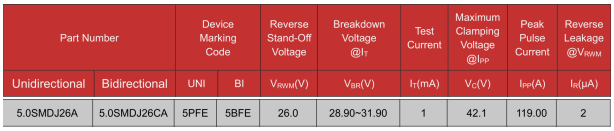

图5：5.0SMDJ26A TVS关键参数
