自动创建linux逻辑卷及扩容

【摘要】

对于每一个运维人员来说，创建linux逻辑卷都是最基本的知识，在最近项目中需要做到自动化创建逻辑卷并实现开机挂载，因此本文会讲解如何创建逻辑，并附上自动化创建逻辑卷的脚本。



• LVM相关知识

LVM全称为Logical Volume Manager 逻辑卷管理器，LVM是Linux环境中对磁盘分区进行管理的一种机制，是建立在硬盘和分区之上、文件系统之下的一个逻辑层。LVM最大的特点就是可以对磁盘进行动态管理。因为逻辑卷的大小是可以动态调整的，而且不会丢失现有的数据。比如：我们日常办公电脑，文件系统是建立在磁盘上的，磁盘大小限制了我们能存储多少文件，如果我们创建了逻辑卷，限制存储大小的是lv逻辑卷，并且逻辑卷是可以动态扩展的，而且不会丢失现有的数据，即使我们如果新增加了硬盘，也不会改变现有上层的逻辑卷，大大提高了磁盘的灵活性。

需要理解的三个概念：物理卷（pv）、卷组（vg）、逻辑卷（lv）

PV：物理卷由分区创建而成，可以理解有多少个分区就有多少个物理卷

VG：多个物理卷构成卷组，可以动态扩展

LV：逻辑卷是从卷组上面划分而来，可以动态扩展

本文按照如下过程详解如何创建逻辑卷以及卷组和逻辑卷的扩容：创建物理分区-->创建物理卷-->创建卷组-->创建逻辑卷-->卷组扩容-->逻辑卷扩容

实验环境：centos7.5 ，文件系统xfs



• 创建物理分区

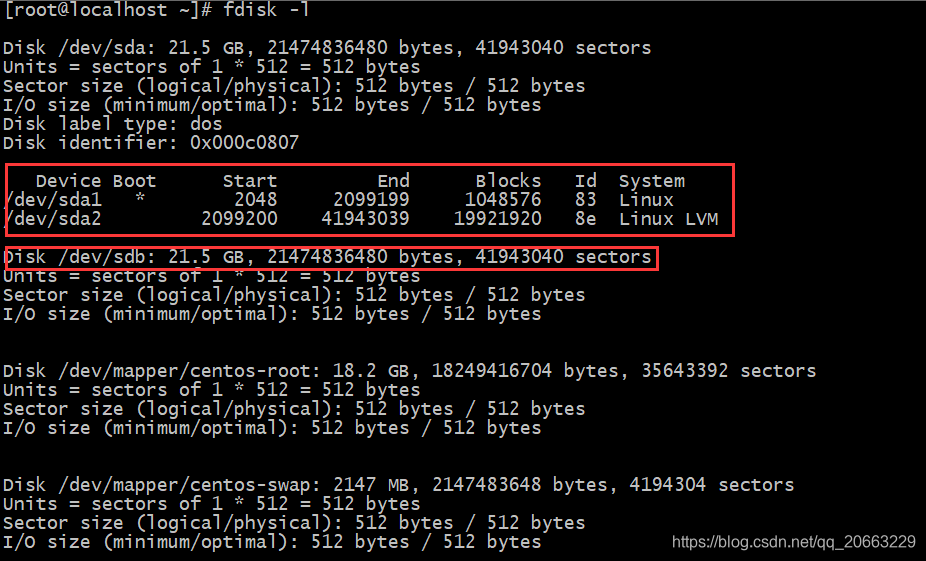

首先通过lsblk命令或者fdisk -l 查看当前系统的分区情况：

从图片中看出，目前sdb尚没有进行分区的磁盘，接着通过如下命令：

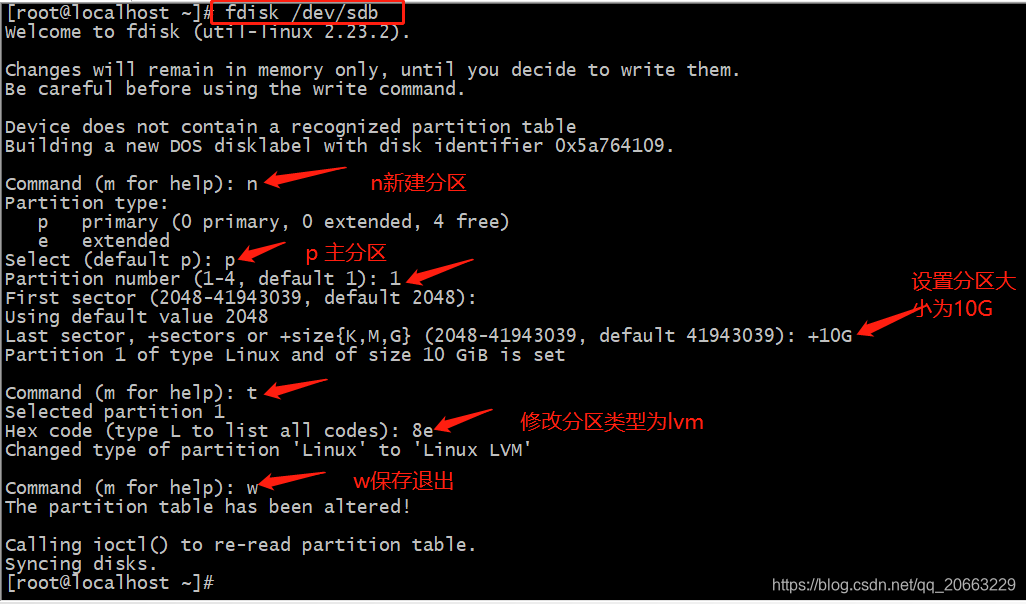

fdisk  /dev/sdb对磁盘进行分区，本实例创建了/dev/sdb1和/dev/sdb2两个分区。

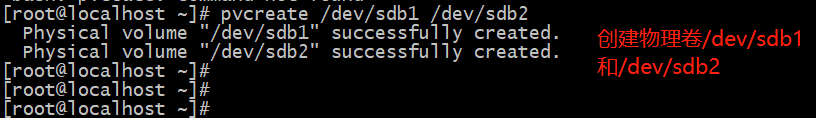

• 创建物理卷

第二步中已经创建了sdb1和sdb2两个分区，然后将分区创建为物理卷

pvcreate 分区名   #创建物理卷

pvdisplay   #查看已经创建的物理卷

pvremove 物理卷名称   #删除物理卷eg：pvremove /dev/sdb1



• 创建卷组

第三步中已经创建了/dev/sdb1和/dev/sdb2两个物理卷，然后就将物理卷创建成一个卷组

vgcreate 卷组名 多个物理卷名称  #创建卷组

vgdisplay   #查看已经创建的卷组

vgremove 卷组名  #删除卷组

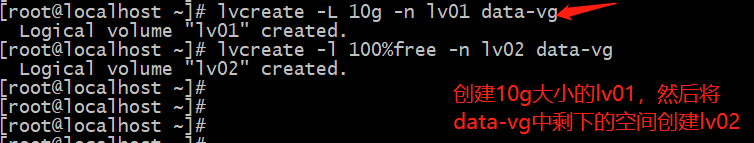

• 创建逻辑卷

在卷组中进行划分逻辑卷，假如需要创建的逻辑卷名称为lv01和lv02

lvcreate -L 大小 -n 逻辑卷名称 卷组名   #创建指定大小的逻辑

lvcreate -l 100%free -n 逻辑卷名称 卷组名称   #创建逻辑卷并将卷组剩下的所有空间分配给该逻辑卷

lvdisplay    #查看已经创建的逻辑卷

lvremove /dev/卷组名称/逻辑卷名称  #删除逻辑卷



• 格式文件系统以及挂载

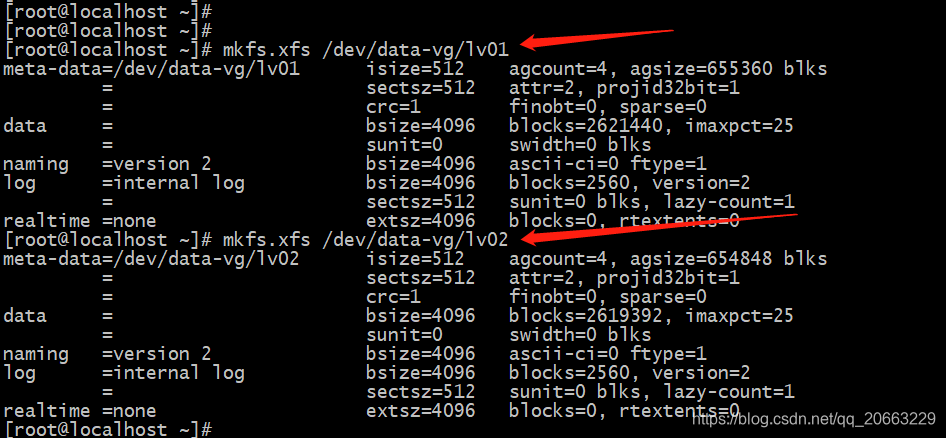

mkfs.xfs /dev/卷组名称/逻辑卷名称  #格式化

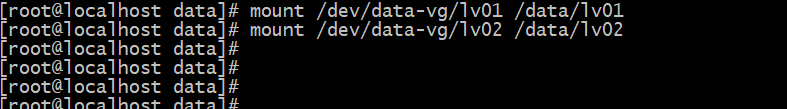

mount 设备名 挂载点  #挂载设备

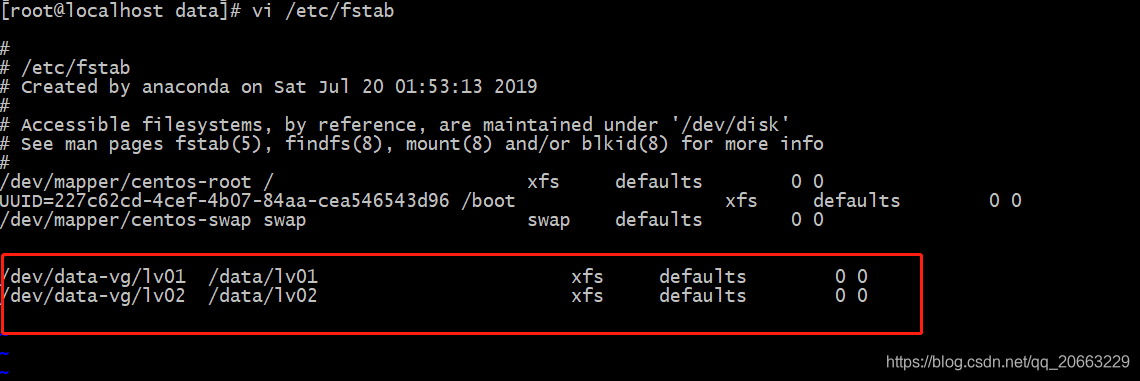

另外还可以将挂载操作写入配置文件/etc/fstab，实现开机挂载

通过df -h查看逻辑卷是否挂机成功



• 自动化脚本

 以下通过脚本实现以上过程：

1. pt_info="/data/lv01##lv01##10g /data/lv02##lv02##5g"  #格式：挂载点##逻辑卷名称#大小，多个逻辑卷信息，空格分开
2. vg_name=data_vg  #卷组名称
3.
4. #判断挂载点是否已经被其他设备挂载
5. function is_exist_mount_point(){
6.     status=0
7.     mount_point=$(df -h|grep "/dev/"|awk '{print $NF}')
8.     cus_dir=$1
9.     for j in ${mount_point};do
10.         if [ "$cus_dir" = "$j" ];then
11.             status=1
12.             break
13.         fi
14.     done
15.     return $status
16. }
17.
18.
19. disk_info=$(lsblk|tail -2|head -1)
20. disk_type=$(echo $disk_info|awk '{print $NF}')
21. if [ "$disk_type" = "disk" ];then
22.     disk_name="/dev/$(echo $disk_info|awk '{print $1}')"
23. else
24.     echo "不存在新增的磁盘"
25. fi
26.
27. pv_name="${disk_name}1"
28.
29. echo "n
30. p
31.
32.
33.
34. t
35. 8e
36. w
37. "|fdisk ${disk_name}
38.
39.
40. pvcreate ${pv_name}
41. vgcreate ${vg_name} ${pv_name}
42.
43.
44. for i in ${pt_info};do
45.     dir=$(echo $i|awk -F'##' '{print $1}')
46.     lv_name=$(echo $i|awk -F'##' '{print $2}')
47.     size=$(echo $i|awk -F'##' '{print $3}')
48.     is_exist_mount_point $dir
49.     #返回0，则挂载点可用，返回1，挂载点不可用
50.     if [ $? -eq 0 ];then
51.         lvcreate -L $size -n $lv_name $vg_name
52.         if [ ! -d $dir ];then
53.             mkdir -p $dir
54.         fi
55.         mkfs.xfs /dev/$vg_name/$lv_name
56.         mount /dev/$vg_name/$lv_name $dir
57.         echo "/dev/$vg_name/$lv_name  $dir  $fs   defaults   0 0">> /etc/fstab
58.     elif [ $? -eq 1 ];then
59.         continue
60.     fi
61.
62. done

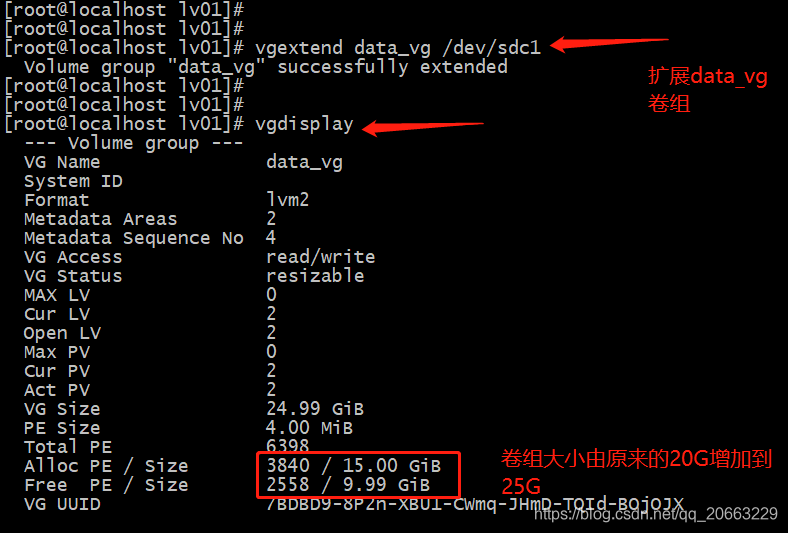

• 扩展卷组

在上面的卷组data-vg中，增加一块磁盘空间大小为5G的sdc，首先通过步骤二和步骤三创建好物理卷/dev/sdc1，然后将该物理卷假如到卷组data-vg中

vgextend 卷组名称 物理卷  #扩展卷组



• 扩展逻辑卷

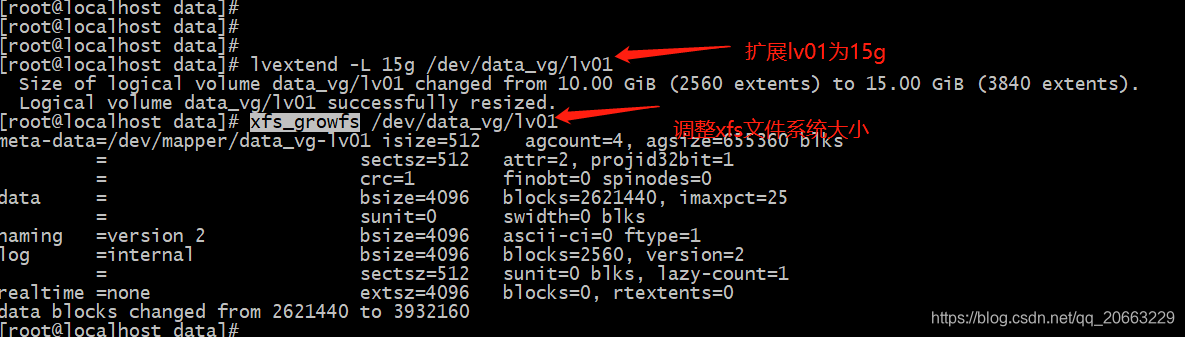

将原来10G的lv01扩展为15G

lvextend -L 大小 /dev/卷组名称/逻辑卷名称    # 扩展卷组

xfs_growfs  /dev/卷组名称/逻辑卷名称  # 调整xfs文件系统大小，注意：ext系列和xfs文件系统命令不一样，本文测试环境文件系统为xfs





• 总结

以上就是创建逻辑卷的整个过程，以及卷组的扩容和逻辑卷的扩容，重点理解pv、vg、lv三个的概念后，操作过程相对简单。
