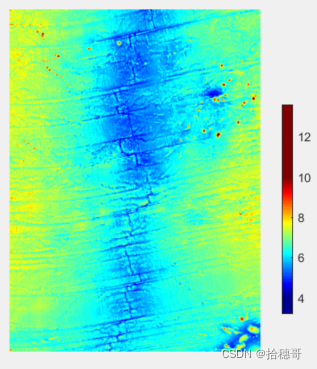

1 contourf

x = reshape(data1(:,1),1800,1320);
y = reshape(data1(:,2),1800,1320);
z = reshape(h,1800,1320);
[C,H] =contourf(x,y,z,100); % contourf(peaks(20),10);
axis equal
set(H,'LineColor','none');
colormap('jet');
% h=colorbar;
h=colorbar('position',[0.78 0.2 0.02 0.5]); %colorbar([a b c d ]),其中a,b为坐标，c为宽度，d为高度。

h.Label.String = 'Elevation (ft in 1000s)';

caxis([4 10]);  %设置grid显示范围
set(h,'Ylim',[3.2,13.6]);%设置colorbar范围
xlabel('经度/°');ylabel('纬度/°');
print('-djpeg','-r400','厚度图');

2 pcolor：

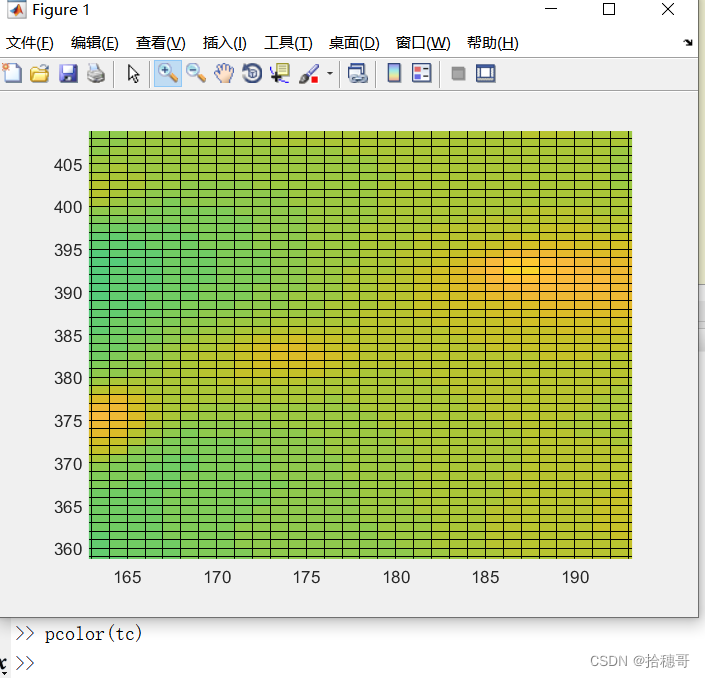

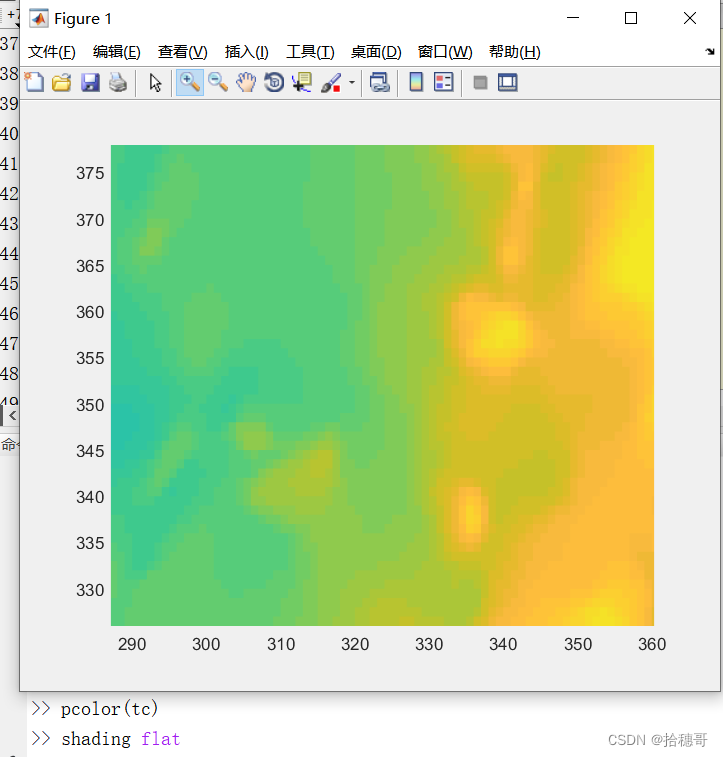

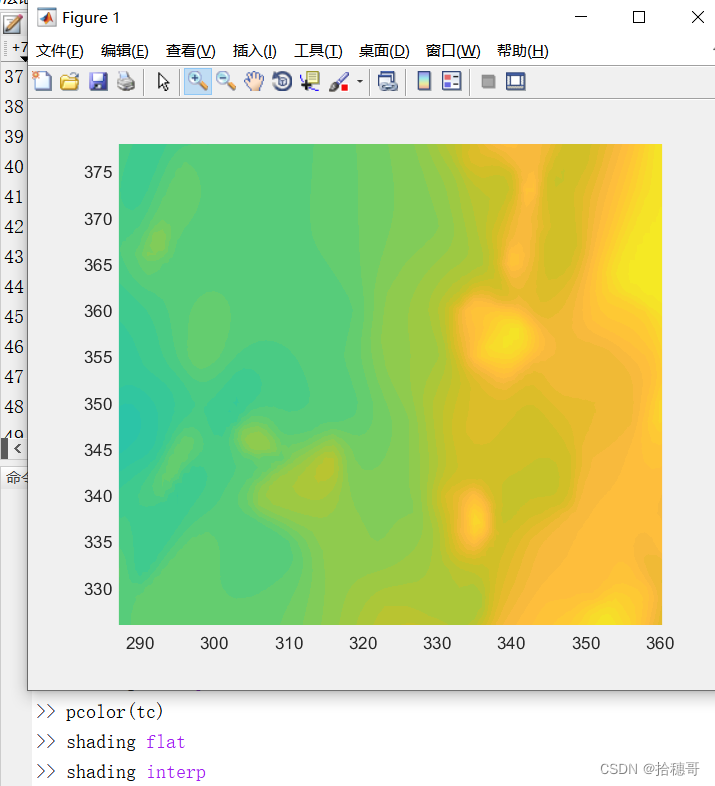

pcolor(C) 使用矩阵 C 中的值创建伪彩色图。伪彩色图将矩阵数据显示为彩色单元格（称为面）的数组。
MATLAB将此图创建为 x-y 平面。表面由对应于面的角（或顶点）的 x 和 y 坐标网格定义。网格覆盖区域 X=1:n 和 Y=1:m，其中 [m,n] = size(C)。矩阵 C 指定顶点的颜色。每个面的颜色取决于其四个周围顶点之一的颜色。在四个顶点中，x-y 网格中最先出现的那个决定了面的颜色。

pcolor(X,Y,C) 指定顶点的 x 和 y 坐标。 C 的大小必须与 x-y 坐标网格的大小相匹配。例如，如果 X 和 Y 定义一个 m×n 网格，则 C 必须是一个 m×n 矩阵。
