基于运算放大器和三极管的交流小信号放大电路的multisim仿真

本文讲述了如何将10mV交流电压波形放大为100mV电压波形。这里介绍两种方法。

第一种：运算放大器放大电路。我先简单地说下概念。

同相放大器：同相输入，反向端接反馈电路，输出波形和输入波形同相。

反相放大器：反相输入，同相端接地。输出波形和输入波形反相。可以从文章后面的示波器波形看出。

虚短和虚断，很好理解。运放的输入阻抗很大，所以输入端可以视为无电流，俗称为虚断。

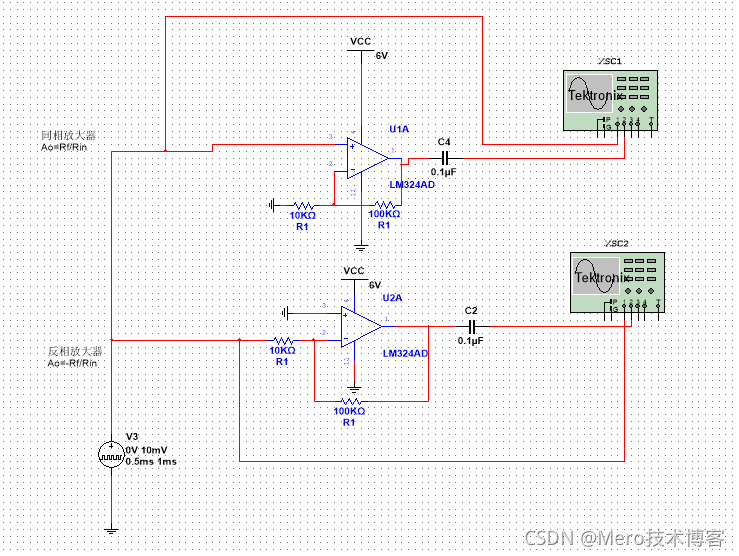

同相端电压等于反相端电压，俗称虚短。一般用于推导放大系数用。好了接下来看电路图。

第一种：运算放大器构成放大电路，由于增益带宽积的影响，放大倍数有限。

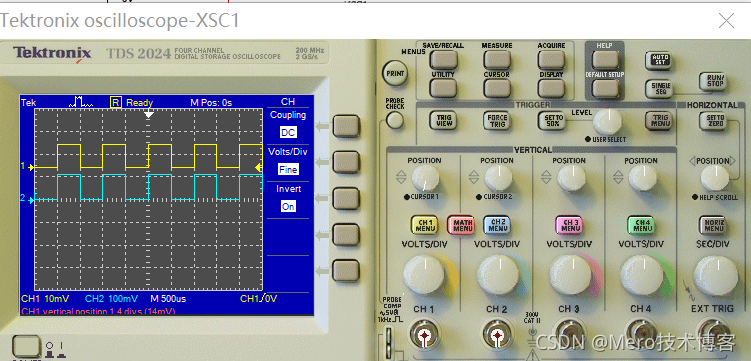

 同相放大器输出结果：

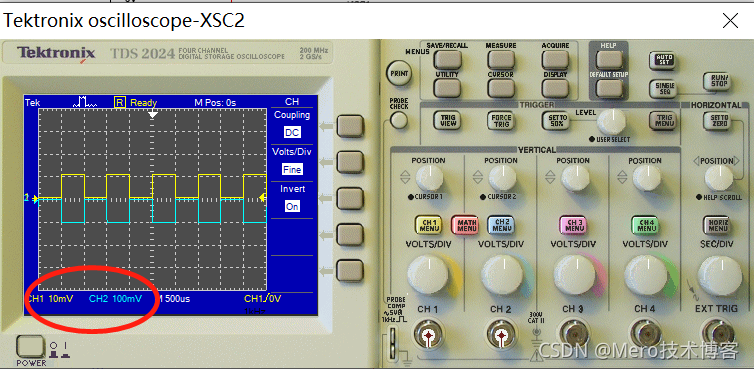

反相放大器输出结果：

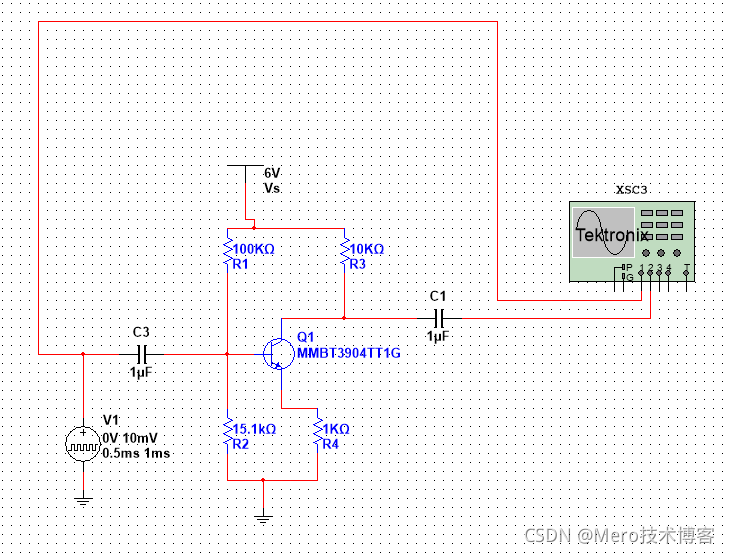

 第二种：三极管构成放大电路

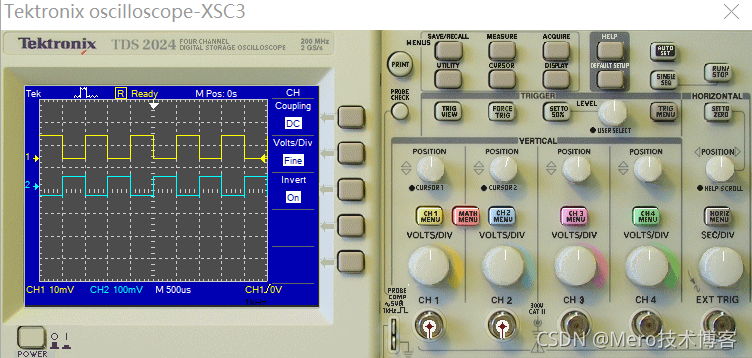

采用共发射极放大电路，具备电压放大功能，放大倍数为R3/R4

注意：增益不是无限大，放大倍数不可过高。
