制作带高度的白膜数据

mapbox加载geoserver发布的矢量服务

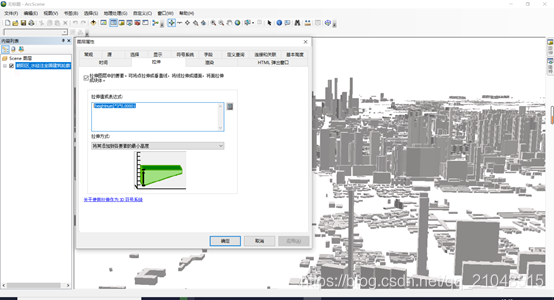

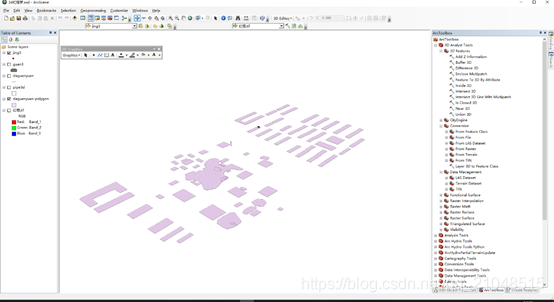

首先水经注可以下载带高度的建筑物面数据，得到shp后，可以在arcscene中处理，按照带有的高度值进行拉高处理。

选择合适的比例计算值，直接用高度值的话拉伸太高，可以选择输入：[heightnum]*3*0.00001之类的进行比例高度控制，凸显各个建筑高度层次分明。

具体可参考帮助文档。

将带有高度的shp发布到geoserver

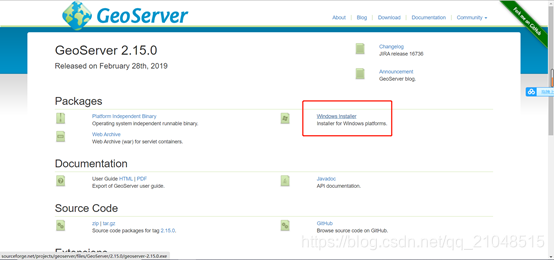

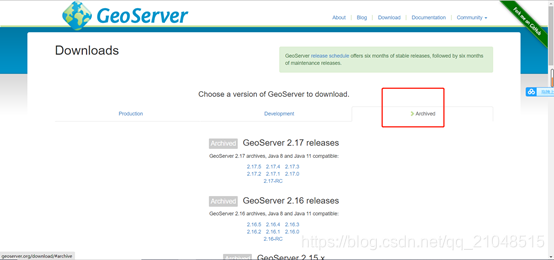

Geoserver下载分为bin直接运行和exe安装包，还有一个war包，其实就是java开发的项目，geoserver二次开发也使用java进行一些比如自动发布服务功能之类的，在官网下载即可：http://geoserver.org/download/

安装好后，找到start geoserver开启服务，cmd窗口不要关，其实这就是个tomcat一样的东西。访问geoserver地址：

http://localhost:8090/geoserver/web 端口是安装的时候自定义的，也可在tomcat里更改。

Admin/geoserver 用户名和密码默认。

使用geoserver发布矢量瓦片

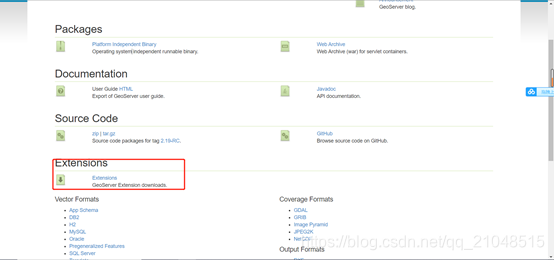

1需要vectortiles-plugin插件才能发布矢量服务。下载之后放入geoserver安装目录\webapps\geoserver\WEB-INF\lib下，重启。

2 geoserver解决跨域问题

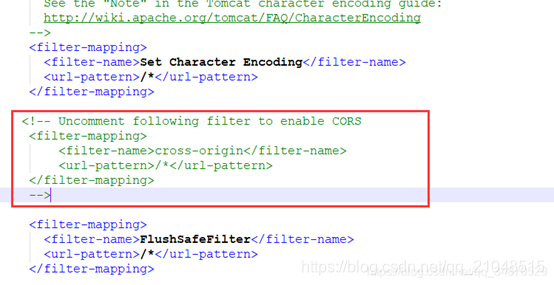

webapps\geoserver\WEB-INF目录下的web.xml文件

搜索cross-origin，有两处被注释了，放开他们

1先进行工作区-添加新的工作区，一般新建个，也可使用默认已有的工作区

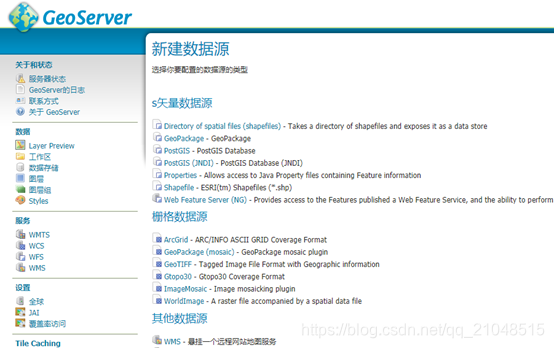

2 新建数据存储，就是上传shp等数据

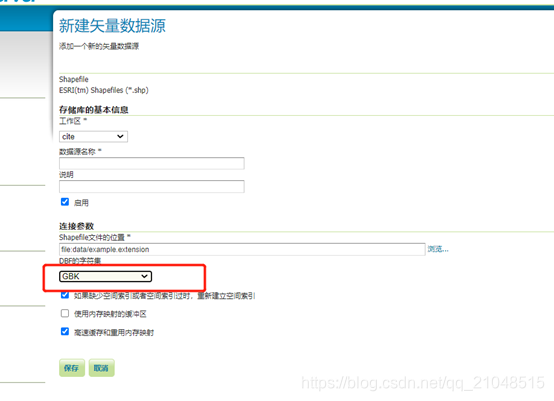

注意有中文的可以选择这个编码

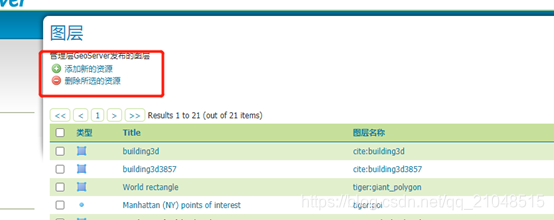

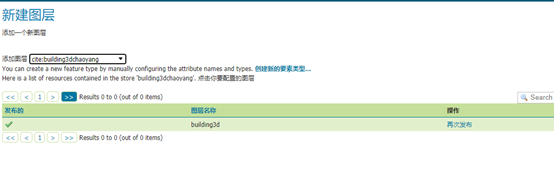

3 新建一个图层发布

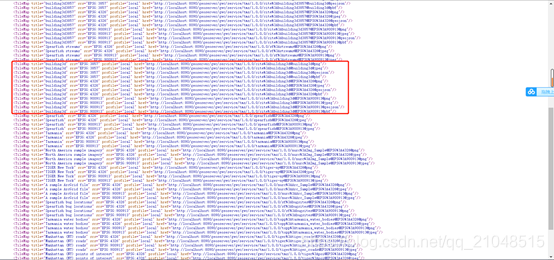

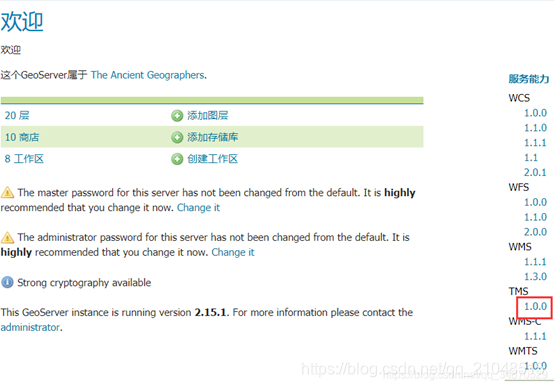

6，获取服务地址，这个比较坑

首页点这个：

4，mapbox添加这个服务

注意source-layer图层名称必须改成你自己的名称。

['get', 'heightnum'], 这是你的shp里的高度字段

<!DOCTYPE html>
<html lang="en">

<head>
    <meta charset="UTF-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <link href='mapbox-gl.css' rel='stylesheet' />
    <script src="mapbox-gl-dev.js"></script>
    <title>Document</title>
    <style>
        body {
            margin: 0;
            padding: 0;
        }

        #map {
            position: absolute;
            top: 0;
            bottom: 0;
            width: 100%;
        }
    </style>
</head>

<body>
    <div id="map"></div>
    <script>
        // TO MAKE THE MAP APPEAR YOU MUST
        // ADD YOUR ACCESS TOKEN FROM
        // https://account.mapbox.com
        mapboxgl.accessToken =
            'pk.eyJ1IjoiYTEyMjYyMDI4MjAiLCJhIjoiY2tuZm54aWlkMGI3eDJubzQxNW83a21qNCJ9.D1PwGSNXqAGh7u4N3OB3pw';

        //天地图
        var vecUrl = "http://t0.tianditu.com/vec_w/wmts?tk=e90d56e5a09d1767899ad45846b0cefd";
        var cvaUrl = "http://t0.tianditu.com/cva_w/wmts?tk=e90d56e5a09d1767899ad45846b0cefd";

        //实例化source对象
        var tdtVec = {
            //类型为栅格瓦片
            "type": "raster",
            'tiles': [
                //请求地址
                vecUrl +
                "&SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=vec&STYLE=default&TILEMATRIXSET=w&TILEMATRIX={z}&TILEROW={y}&TILECOL={x}&FORMAT=tiles"
            ],
            //分辨率
            'tileSize': 256
        };
        var tdtCva = {
            "type": "raster",
            'tiles': [
                cvaUrl +
                "&SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=cva&STYLE=default&TILEMATRIXSET=w&TILEMATRIX={z}&TILEROW={y}&TILECOL={x}&FORMAT=tiles"
            ],
            'tileSize': 256
        };


        //     var map = new mapboxgl.Map({
        //     //地图容器div的id
        //     container: 'map',
        //     style: {
        //     //设置版本号，一定要设置
        //     "version": 8,
        //     //添加来源
        //     "sources": {
        //     "tdtVec": tdtVec,
        //     "tdtCva": tdtCva
        //     },
        //     "layers": [
        //     {
        //     //图层id，要保证唯一性
        //     "id": "tdtVec",
        //     //图层类型
        //     "type": "raster",
        //     //数据源
        //     "source": "tdtVec",
        //     //图层最小缩放级数
        //     "minzoom": 0,
        //     //图层最大缩放级数
        //     "maxzoom": 24
        //     },
        //     {
        //     "id": "tdtCva",
        //     "type": "raster",
        //     "source": "tdtCva",
        //     "minzoom": 0,
        //     "maxzoom": 24
        //     }
        //     ],
        //     },
        //     //地图中心点
        //     center: [116.405419,39.914714],
        //     //地图当前缩放级数
        //     zoom: 10,
        //     maxZoom:17

        //  });

        var map = new mapboxgl.Map({
            style: 'mapbox://styles/mapbox/navigation-guidance-day-v2',
            center: [116.48548, 39.9484],
            zoom: 15.5,
            pitch: 45,
            bearing: -17.6,
            container: 'map',
            antialias: true
        });


        map.on('load', function () {
            // var layers = map.style._layers;
            // var labelLayerId;
            // for (var i = 0; i < layers.length; i++) {
            //     if (layers[i].type === 'symbol') {
            //         labelLayerId = layers[i].id;
            //         map.style.removeLayer(labelLayerId)
            //     }
            // }

            //   map.addLayer({
            //   "id": "PROPL",
            //   "type": "fill",
            //   "source": {
            //   "type": "vector",
            //   "scheme":"tms",
            //   "tiles":
            //   ["http://localhost:8090/geoserver/gwc/service/tms/1.0.0/cite%3Abuilding3d3857@building3d@pbf/{z}/{x}/{y}.pbf"],
            //   "minzoom": 1,
            //   "maxzoom": 14
            //   },
            //   "source-layer": "building3d3857",
            //   "paint": {
            //   "fill-color":"#088",
            //   "fill-opacity":0.8
            //   }
            //   });

            map.addSource('qing', {

                'type': 'vector',

                'scheme': 'tms',

                "minzoom": 10,
                "maxzoom": 14,

                'tiles': [
                    'http://localhost:8090/geoserver/gwc/service/tms/1.0.0/cite%3Abuilding3d3857@building3d@pbf/{z}/{x}/{y}.pbf'
                ]
                // 'tiles':['http://localhost:8090/geoserver/gwc/service/tms/1.0.0/cite%3Abuilding3d@building3d@pbf/{z}/{x}/{y}.pbf']

            });



            map.addLayer({

                'id': '3d-buildings', //随意

                'source': 'qing', //和上面那个source保持一致

                'source-layer': 'building3d3857', //图层名称。就是数据的名称

                'type': 'fill-extrusion',

                'paint': {

                    'fill-extrusion-color': [

                        'interpolate',

                        ['linear'],

                        ['get', 'heightnum'], //height字段是数据里面的高度字段名，注意改

                        0, 'rgb(248,248,248)',

                        //                       10, 'rgb(253,174,97)',

                        //                       20, "rgb(215,25,28)",//0，10，20是指高度，后面的是这个对应的颜色

                    ],

                    'fill-extrusion-height': ['get', 'heightnum'],

                    'fill-extrusion-opacity': 0.4 //透明度不必解释了

                }

            });


        });

        //实例化导航控件
        var nav = new mapboxgl.NavigationControl({
            //是否显示指南针，默认为true
            "showCompass": true,
            //是否显示缩放按钮，默认为true
            "showZoom": true
        });
        //添加导航控件，控件的位置包括'top-left', 'top-right','bottom-left' ,'bottom-right'四种，默认为'top-right'
        map.addControl(nav, 'top-left');
    </script>
</body>

</html>
