最近在学习图像处理，课程是杜克大学的Image and Video Processing: From Mars to Hollywood with a Stop at the Hospita，原课程带中文字幕来自Coursera，此外B站有英文字幕的版本（看的话直接在两个网站搜名字就好了）。

本文仅仅是自己对所学内容的梳理，如果想学习请务必观看原视频，看不懂的话可以再来贴下讨论

第一章没什么内容，所以我从图像压缩开始~

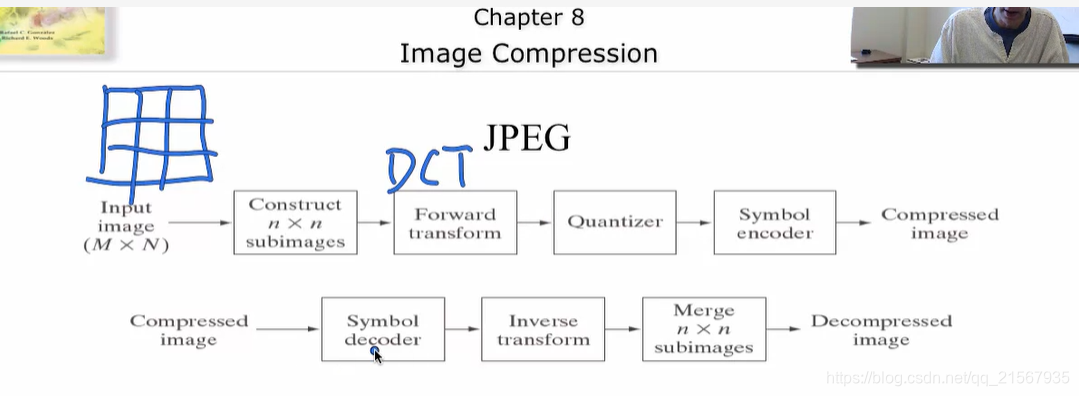

这一部分主要讲了JPEG图像的压缩规则，整个过程分为取样、DCT、量化、编码4个部分，原视频是从后往前讲的。
在这里插入图片描述

编码

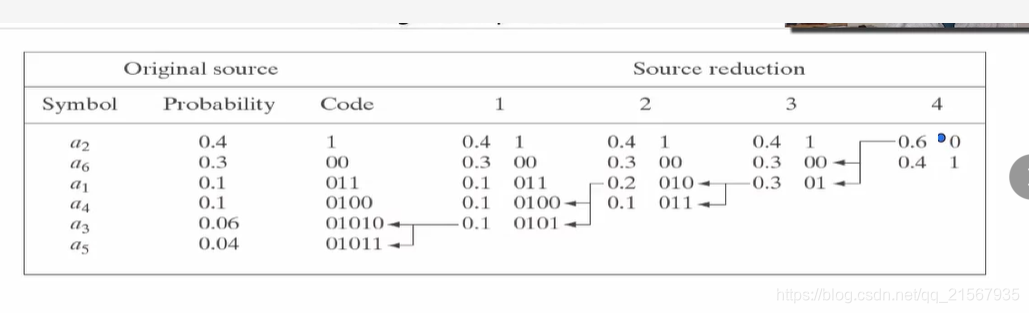

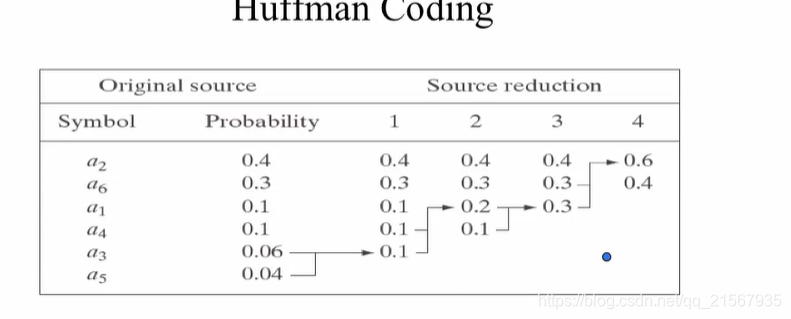

编码规则较简单，霍夫曼编码，整个过程就是先算出所有值的比重（下图一），给比重的值编码的位数小，接着按照比重分布往下排编码位数（下图二）。这样就比给所有的像素都赋予一样位数的编码要节省很大空间。在这里插入图片描述

量化

量化和重分类规则较像，说白了就是划分很区间，把相应区间像素值用该区间表示，比如0~9用0表示，10—19用1表示此类。区间分的越大，量化结果就越小。此外，JPEG采用的均匀区间。

DCT（离散余弦变换）

啥时图像压缩，图像压缩说白了就是用少量的要素用表示一张图像，比如每8*8部分的像素可以用一个值（系数）替代？没错，这就是我们想要的图像压缩，怎么替代呢？教授提出了KLT变换，我们熟知的主成分分析就是KLT变换的一个特例。但是我们用主成分分析的都知道，做主成分分析（PCA）要用原图像来求第一主成分啊，我们难道要拿到原图像再去算么？麻烦！于是教授又提出了离散余弦变化。

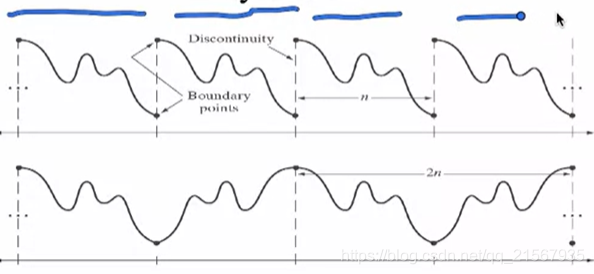

说实话，我之前是没有信号处理这方面基础知识的，于是花点时间恶补了一下傅里叶变换。我建议大家如果不熟悉的也可以去补一下（知乎有科普，B站有公式推导），再进行后面的学习。而我们要做的类似于二维傅里叶变换（大致原理参见下图一，就是用有限的排布去尽量贴合原图像）。那么为什么不傅里叶变换反而又要用离散余弦变换呢？教授又给出了原因（下图二）：离散余弦变化和傅里叶不同的是前者是取后者的一个子集，也就是把余弦那部分信号拿出来了，在周期变化是呈现偶函数的特征，即对称。对称有个好处，看起来是连续的，适合图像的特性，毕竟图像一般只有存在边界的时候像素差别才会很大。
在这里插入图片描述

取样

又回到熟知的88取样环节了哦，为什么是88呢，首先先测试取像块是不是越大越好。

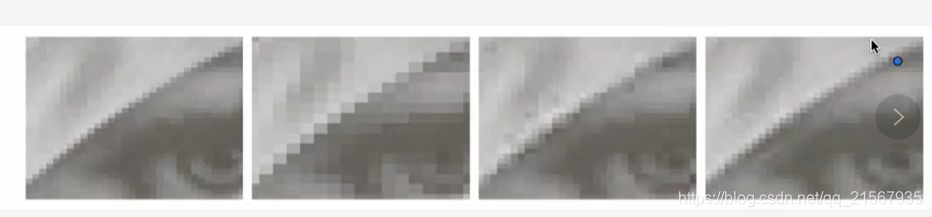

下图从左到右分别为原图，22，44,88，都是按照不同块级进行离散余弦变换并取25%的系数显示。看结果，嗯，取样块是越大越好，但是，那我们为什么不采用1616或更大呢？
在这里插入图片描述
教授给了两个原因：
1.计算机处理小块图像会更快
2. 当块太大时，块里内容关联性会降低（马尔科夫链），于是离散余弦变换效果会下降。
