2015年接触面波勘探,在**实习一年,做了面波频散分析-面波频散分析结果提取-面波频散曲线应用(反演),对面波的频散效果有了进一步认识。但是,为了毕业,没有把全部时间放在面波相关的创作上。仅做了一篇毕设+一个软件著作权,希望自己的成果能帮助更多的人。废话不多说,直接进入正题。
利用地震数据进行近地表地质结构地震勘探,最为常见的方法有反射波法和 折射波法。但是,折射波法和反射波法对于波阻抗差异较小地质体描述效果差; 此外,折射波法会受到低速层的限制。近几年来,面波勘探法得到广泛应用,并 且面波的能量强,易于激发;速度较小,有利于信号的采集和处理。同时,瑞雷 波携带大量的地下介质信息,所以通过面波的频散特性可以研究地层的结构和性质。研究如何利用瑞雷面波的频散特性进行浅层信息反演。 通过分析面波的频散现象和地表结构之间的关系,使用标量传递矩阵进行频散曲线正演,确定敏感参数;使用 变换法进行频散分析,提取频散曲线; 最后采用基本遗传算法反演近地表信息,完成应用。

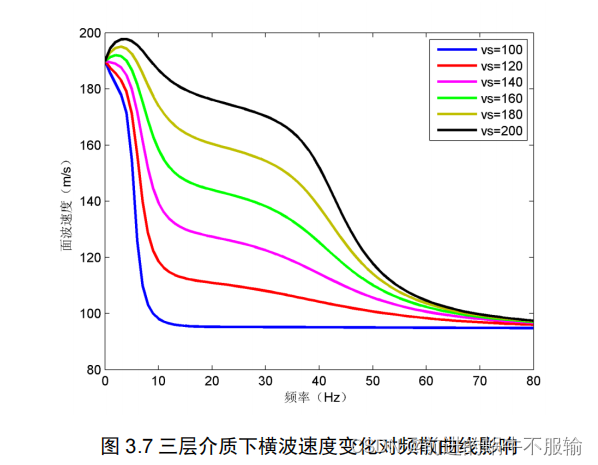

下面是频散分析正演结果,这里只拿出来一例地质模型,敏感参数为横波速度:
![](https://img-blog.csdnimg.cn/b2a0021a460749dda914c43aa8bf298d.png)

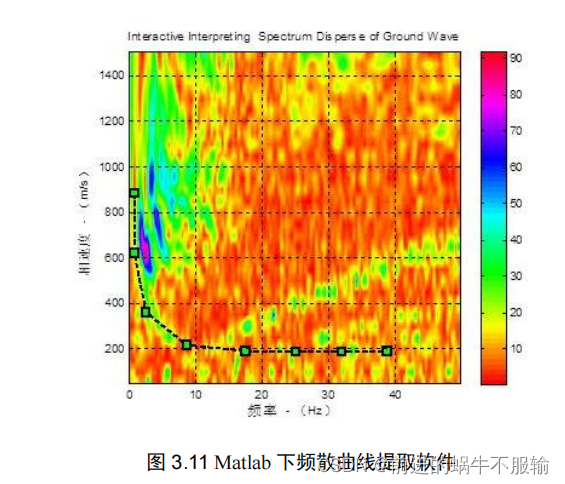

下面是频散分析过程,通过人机交互方式,拾取频散曲线:
![](https://img-blog.csdnimg.cn/2996aee041184202a413a36e24fd95cd.png)

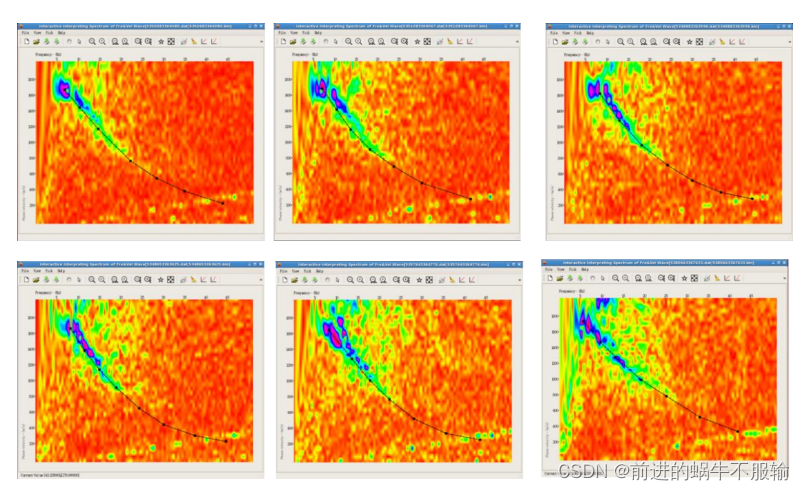

下面是加入了滤波效果,面波能量的聚集效果改善了很多:
![](https://img-blog.csdnimg.cn/1258e10f045e4e6abb6698b4722144b3.png)

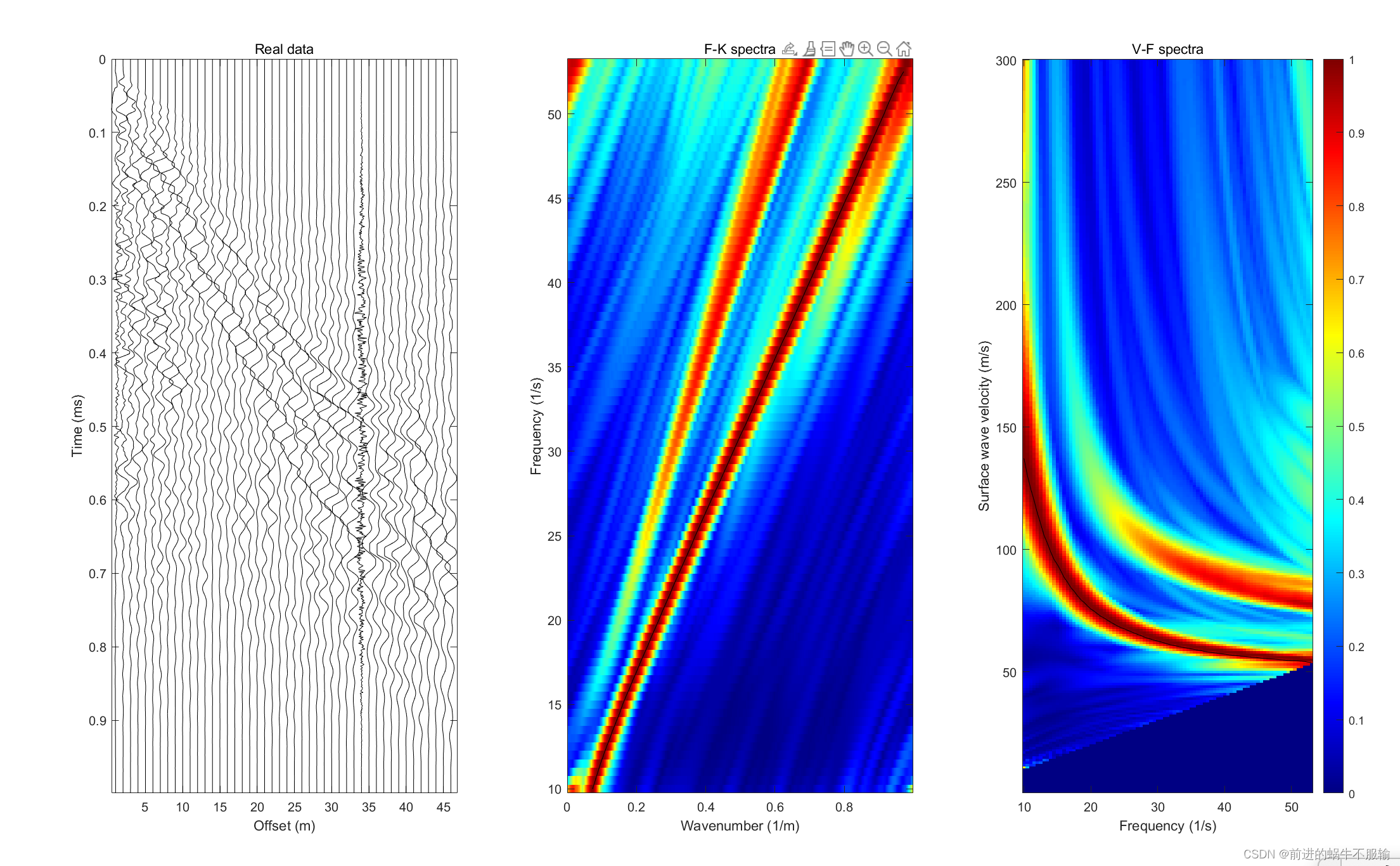

以下是不同谱显示效果:
![](https://img-blog.csdnimg.cn/5a3c43c96a3c45ae8d357f00383f276c.png)
