Wi-Fi6 协议

一、什么是 Wi-Fi6？

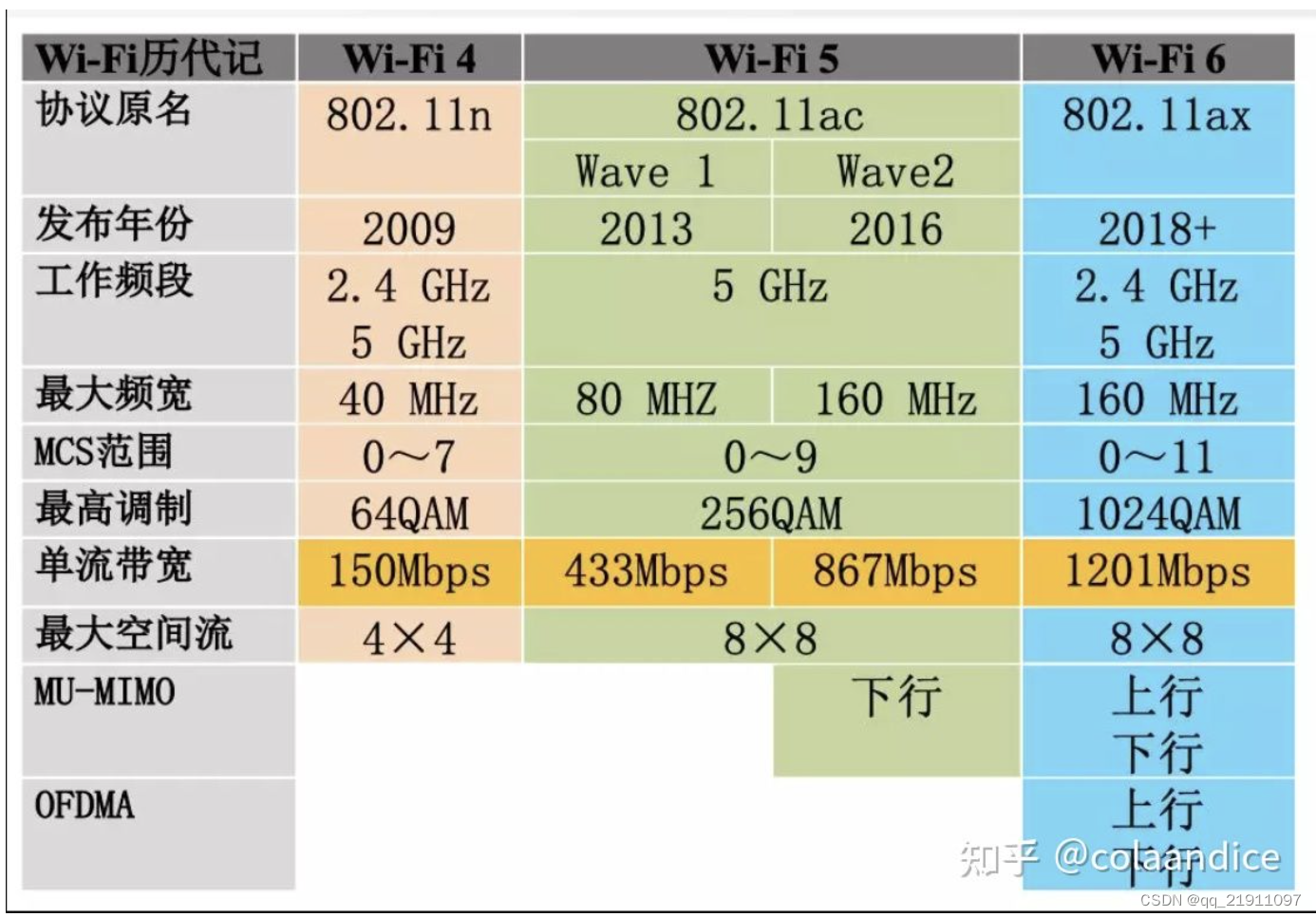

1997年 ，电气电子工程协会开始发布关于无限局域网的802.11 系列标准，基于这些技术开发的标准就是 Wi-Fi， 其实这个叫法，只是一个厂商联盟为了方便记忆起的商标名称，IEEE 发布的802.11 系列标准，至今可以分为 6 代， 最新的 802.11ax 相比初代的802.11b， 传输速率可谓是节节攀升，而且在 2018 年， Wi-Fi 商标的持有商 Wi-Fi联盟将 802.11ax 反人类的名称修改成了 Wi-Fi6 ， 这样更方便大家记住， 以下是 Wi-FI4 ～Wi-Fi6 的名称变化。

二、为什么要使用Wi-Fi6 ？

1 ）带宽提升

Wi-Fi6的最高理论速度是9.6Gpbs。Wi-Fi5是6.9Gbps，单条空间流 80MHz下的速度已经从433Mbps提高到 600.4Mbps。

2）引入1024-QAM/4K-QAM 技术

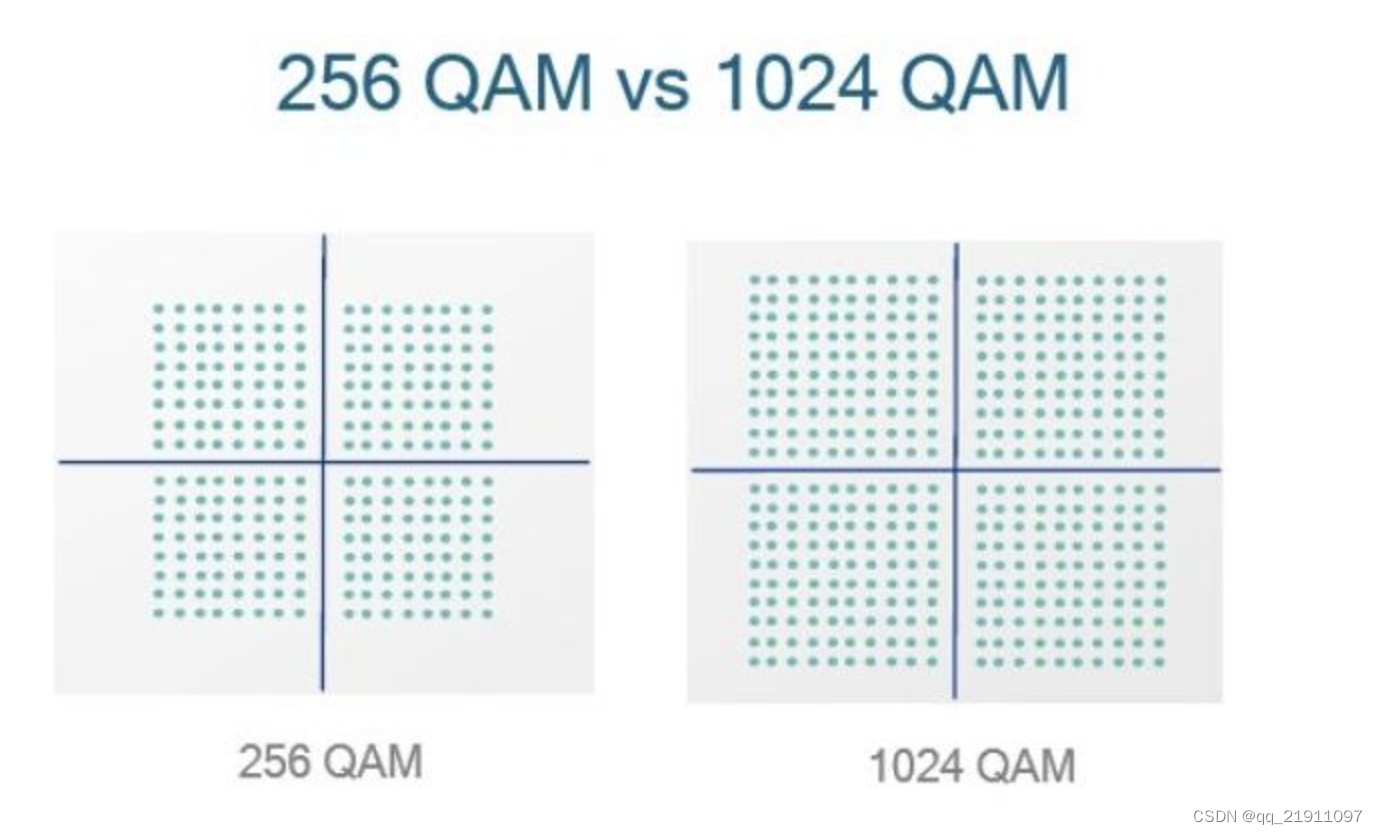

1024-QAM（Quadrature Amplitude Modulation，正交振幅调制），这是一种调制方式，所谓调制就是将电信号转换为无线电波的过程，反之则称为解调，调制方式越高阶，转换过程中数据密度就越高。

QAM编码是采用二维（点阵）调制方式，实际应用中QAM数值是2的N次方。比如说64-QAM，64是2的6次方，一次就可以传输6个bit的数据；Wi-Fi 5支持的最高调制是256-QAM，因此Wi-Fi 5 一次可以携带8个bit的数据信息，Wi-Fi 6支持的最高调制是1024-QAM，Wi-Fi 6一次可以携带10bit，通过使用1024-QAM，让Wi-Fi 6的物理层协商速率提升了25%。

 每个符号可以携带 10 bit 的数据，比 256QAM 提高了 25%的效率。

同理， 4K-QAM 也就是 4096-QAM ，一次可以携带 12bit 的数据，在 1024-QAM 的基础上又提高了 25% 的效率。

3）更窄的子载波间隔

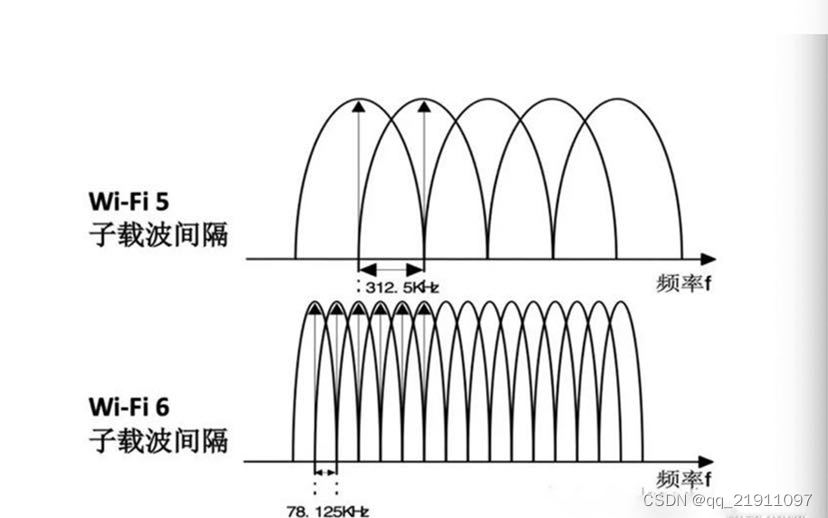

Wi-Fi 6对子载波间隔进行了重新设计，之前的Wi-Fi 5 子载波间隔是312.5kHz，现在变成78.125kHz，即相同信道带宽带(MHz)的情况下，Wi-Fi 6的子载波数量是Wi-Fi5的4倍。



这样的话，会大大优化 Wi-Fi传输的延时，Wi-Fi6 平均延迟大约为 20ms ，Wi-Fi5的延迟大约是 30ms。

4）MU-MIMO(多用户多进多出）

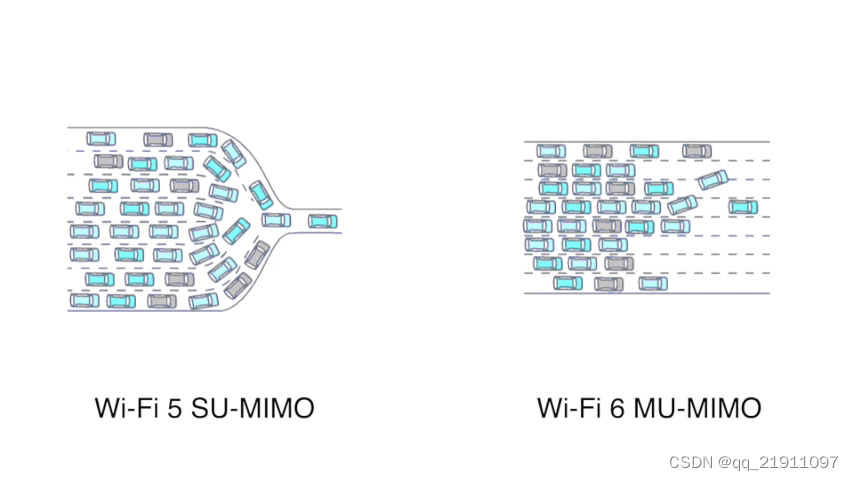

MU-MIMO(Multi-User Multiple-Input Multiple-Output，多用户的多进多出)，它让AP可以同时与多台终端并发通信。

其实之前 Wi-Fi 5 的下行已经支持了 MU-MIMO， Wi-Fi6 在此基础上新增了上行MU-MIMO，WIFI5的MU-MIMO仅适用于下载。同时也把Wi-Fi 5最大支持4×4的下行MU-MIMO提升到最大支持8×8的上下行MU-MIMO，支持同时向8个终端发送数据，与Wi-Fi 5相比，下行链路容量增加了2倍，上行链路容量增加了8倍，从而大幅提高无线接入总容量，这表示无论您正在下载、游玩VR/AR、MMO's 或 RPG's，Wi-Fi 6 的8条串流，都能提供所有应用足够的频宽。

传统的MIMO严格来说应该叫做SU-MIMO（Single-user MIMO，单用户MIMO），虽然支持多天线同步传输，在同一个信道同一时刻，只能与一个终端通信，多终端之间仍为串行传输

5）OFDMA（正交频分多址）

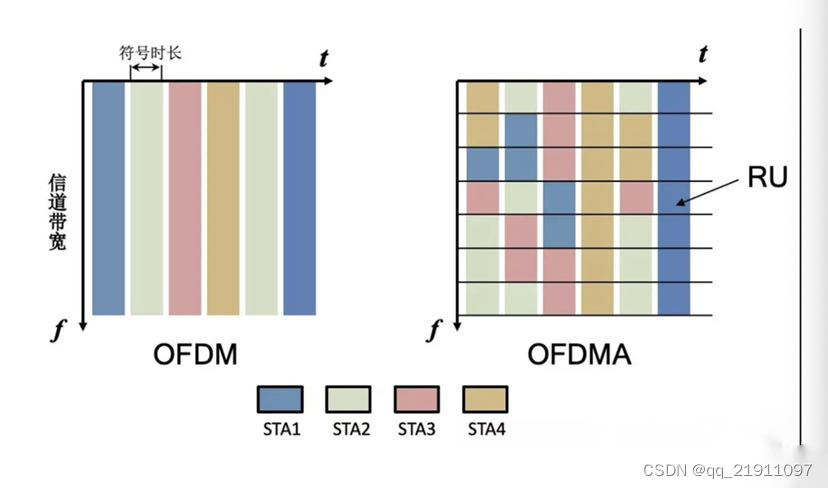

OFDMA技术是在频域上将无线信道划分为多个子信道（子载波），形成一个个射频资源单元，用户传输数据时，数据将承载在每个资源单元上，而不是像Wi-Fi 4/5（使用OFDM技术）时那样占用整个信道。

Wi-Fi从802.11a（1999年发布的第三代Wi-Fi协议）开始就采用OFDM调制作为核心信道调制方案，Wi-Fi 6在OFDM的基础上加入多址（即多用户）技术，从而演进成OFDMA（Orthogonal Frequency Division Multiple Access，正交频分多址）。

OFDM调制原理是将信道切分为子载波，但单一信道内的子载波须同时使用。OFDMA调制则更进一步，将现有的802.11信道(20、40、80和160MHz宽度)划分成具有固定数量子载波的较小子信道，并将特定子载波集进一步指派给个别STA，从而为多个用户同时服务。

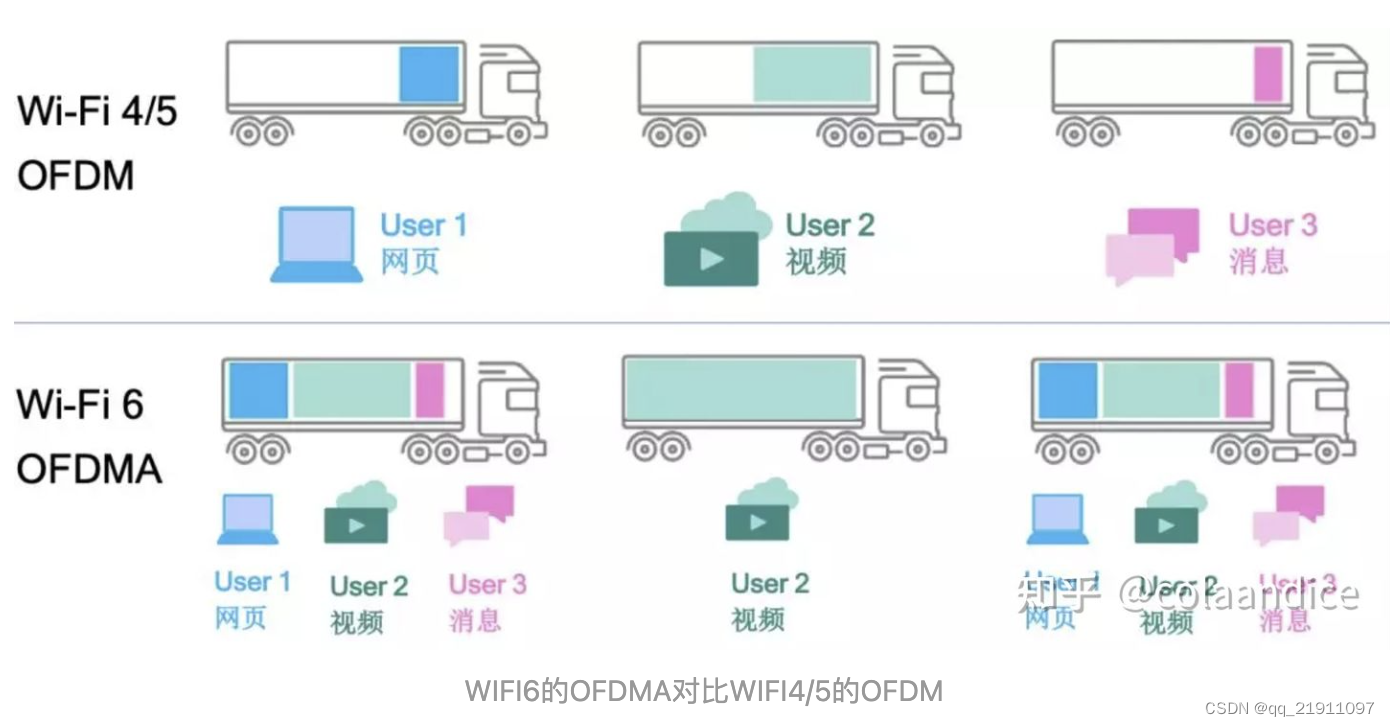

OFDMA划分的射频资源单元就像把货车的载货箱划分了很多小格子，这样货车在拉货时就可以进行灵活组合，不论是拉大货物还是小货物，都可以装满整个货箱再出发，充分利用每台货车的资源。



6）抗干扰能力——Spatial Reuse（空间复用）

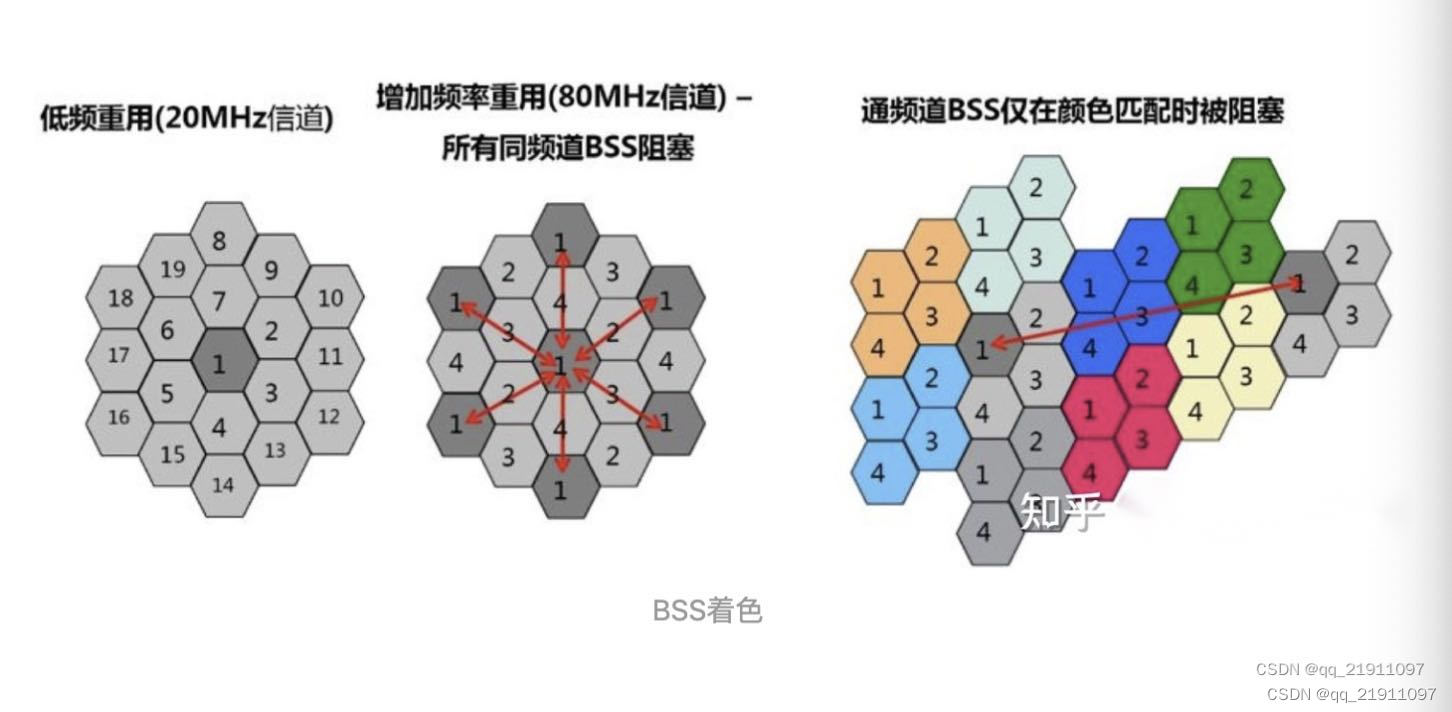

Spatial Reuse（空间复用），也被称作“BSS着色”（BSS coloring），通过此技术可以实现更多同步传输，即AP可以识别两个相距不远但并不相邻的AP和终端设备，能够在同一时间内实现无线并发传输而不会相互影响。用于解决不同AP在相同信道下并发冲突的问题。

为了在密集部署方案中提高系统级性能和频谱资源的有效使用，802.11ax标准实现了空间重用技术。STA可以识别来自重叠基本服务集（BSS）的信号，并基于该信息做出关于介质争用和干扰管理的决定。

BSS着色是802.11ah中引入的一种机制，用于为每个BSS分配不同的“颜色”，将其扩展到11ax，根据检测到的颜色分配新的频道访问行为。尽可能的情况下最大限度的减少同频干扰。

传统传输机制，每次发送数据之前，会监听无线信道上有无其他AP也在传送数据，如果有，先避让，等下个时间段再传送。这意味着多个AP工作于同一信道时，由于采用轮流单独通信的方式，会大幅降低网络容量。

BBS Coloring机制，即在数据报头加入6bits的BSS Color来指定不同的AP，这样一来，当路由器或设备在发送数据前侦听到信道已被占用时，会首先检查该“占用”的BSS Color，确定是否是同一AP的网络，如果不是，则不用避让，从而允许多个AP在同一信道上运行，并智能管理多用户同时并行传输。

​​​​​​​

 7）提高电池续航

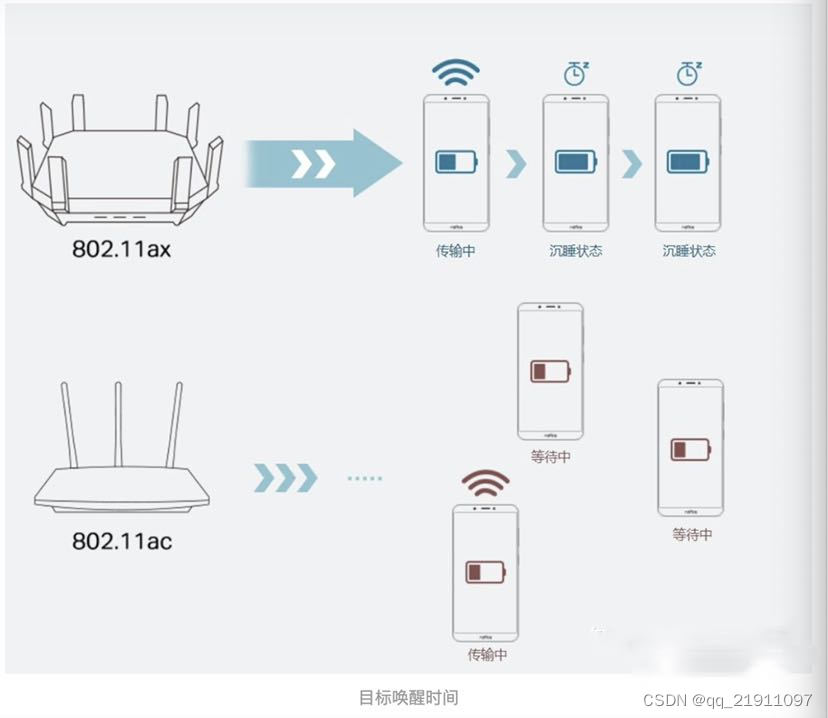

目标唤醒时间(Target Wake Time，简称TWT) 让设备可自行协商它们何时以及多常唤醒以发送或接收资料，这项功能可以增加设备的休眠时间并显著延长行动设备和物联网设备的电池寿命。

这个服务可以降低支持WIFI6终端的电力消耗。现在很多设备连接WIFI的情况下耗电严重，尤其是使用电池的IOT物联网设备。减少用户之间的争用和冲突，显著提升STA的休眠时间，节约电力消耗。常用的手机，笔记本等，因为需要持续的网络连接和数据传输，这项技术的收益并不明显。

​​​​​​​

8）更高的安全性

WPA2加密协议，在2017年10月被完全破解，随着Wi-Fi6，还推出了 WPA3 安全协议。

主要体现在：

公共场所，即使是open的SSID，也会提供无感知的数据传输加密

使用SAW替换PSK，使用4次握手提供更高的安全性，对于 WPA-Enterprise 无太多改进。

支持通过扫描二维码，NFC，蓝牙等方式，添加 IOT 设备联网

增加256位密钥。

三、 Wi-Fi4 ， Wi-FI5 以及 Wi-Fi6 的区别

Wi-Fi6 相较于 Wi-Fi5， Wi-Fi6 性能上提升了很多，适用于高密度多终端的这种数据传输场景下（比如物联网， 微信，qq 这种数据传输），在这种场景下，速率会提高好多倍，Wi-Fi6 平均延迟大约为 20ms ，Wi-Fi5的延迟大约是 30ms，缺点是目前市面上支持 Wi-Fi6 的设备是有限制的，所以兼容性相对 Wi-Fi4 和 W-Fi5 没有那么友好。

	Wi-Fi4	Wi-Fi5	Wi-Fi6
频带	2.4G 和 5G	5G	2.4G 和 5G
多路复用方案	OFDM	OFDM	OFDMA
信道带宽	20Mhz，40Mhz	20Mhz，40MHz，80Mhz，160Mhz， 80Mhz+80Mhz，	20Mhz，40MHz，80Mhz，160Mhz，80Mhz+80Mhz，
子载波间隔（非遗留部分）	312.5Khz	312.5Khz	78.125Khz
符号持续时间，不包括保护间隔（uS）	3.2	3.2	3.2，6.4或者12.8
保护间隔或者循环前缀（uS）	0.8	0.4或者0.8	0.8， 1.6 或者3.2
空间流的数量	1～4	1～4	1～8
多用户（MU 技术）	不可用	MU-MIMO；仅下行链路，最多支持4用户	MU-MIMO；上下行链路都支持，最多支持8用户
数据子载波调制	BPSK， QPSK ， 16QAM， 68QAM	BPSK， QPSK ， 16QAM， 68QAM，256QAM	BPSK， QPSK ， 16QAM， 68QAM，256QAM，1024QAM
最大理论数据速率（Mbps）	150（40Mhz 1SS） 600（40Mhz 4SS）	433 （80Mhz 1SS） 6933.3（160Mhz 8SS）	600.4（80Mhz 1SS） 9607.8（160Mhz 8SS）
