混凝土搅拌机结构设计

摘 要

搅拌机其中的一种是把混凝土的水泥、砂石和其他骨料等原料和其他水泥进行混合后并同时搅拌入水泥制成的混凝土进行搅拌，它本身就是强制式的混凝土卧轴搅拌机。搅拌筒、进料出料的机构、水源输送机构、电动机、传动控制机构、机架和支撑装置等都是混凝土搅本机的重要结构组成部分。对于间歇式的搅拌机来说是按照工作性质区分的；对于自落式的来说，它是按照混凝土搅拌桶的原理区分的；对于固定式的来说，它是按照搅拌桶的安装位置区分的；倾翻式和非倾翻式分别是根据出料的方式进行区分的。除此之外，按照混凝土搅拌桶的结构又可分为双锥式子和鼓筒式等。
Js-500搅拌机是本次设计的重点，卧轴式结构是强大之处。强制式的卧轴混凝土搅拌机不但能够搅拌干硬性特征的混凝土和轻质材质的钢筋混凝土，因为混凝土原料需要搅拌均匀且剧烈，因此这样的生产率极高,质量还可以得到保证,花的钱少还很多。它目前在国内新型混凝土搅拌机市场中出类拔萃，紧凑的结构设计、美观的外型、超高的性价比是整个搅拌机器的主要设计特点。文章主要是设计Js-500型号的混凝土搅拌机结构和搅拌机机架的设计。其中对机架结构设计的要点、机架零部件与机架配合方式要求的确定、对需要安装在机架上的零件及零件的排列顺序的确定、零件尺寸的确定、根据机架所受力的大小确定出它的材料、机架进行稳定性的分析、完成所有机架的总成图及安装所有零部件的图纸等是本次搅拌机设计的主要方面。

关键词：混凝土搅拌机；机架；槽钢

1 设计的主要内容

1.1 搅拌装置

搅拌机驱动装置主要包括：有搅拌筒、有搅拌驱动轴、有搅拌臂、有搅拌驱动叶片与侧搅拌叶片，具体的结构如下图2.1所示：

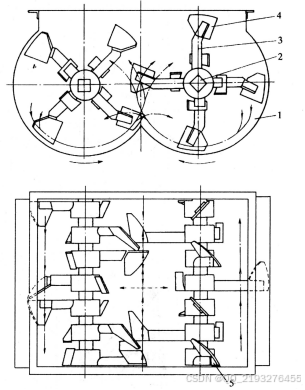

1—吸式搅拌筒;2—吸式搅拌器的轴;3—吸式搅拌臂;4—吸式搅拌器的叶片;5—侧吸式搅拌器的叶片
图2.1双卧轴搅拌机搅拌装置
对于搅拌桶来说，它的内部必须有两根传动轴，该传动轴为平行传动轴，两根轴都有一个特点是它们都装有侧叶片。传动轴靠近搅拌筒的两端搅拌臂上依次都分别装有侧叶片，这样的结构可以更好的刮掉桶上剩下的混凝土，也可以更好的改变混凝土的导向。总体结构如图2.1所示，叶片与搅拌村板之间的混凝土间隙小于等于5mm。

2 机架的设计

机架包括底架，支腿，梯子，栏杆等几部分组成[10]。

2.1 机架设计的主要内容

(1)机架结构方案的确定设计；
(2)机架上所有零件部件之间相互位置的确定设计；
(3)机架上的所有零部件和以及需要安装的位置设计；
(4)机架的外形尺寸结构的确定设计(要求运输宽度不能超过两米二)；
(5)机架钢结构进行选材设计，机架稳定性的校核比对；
(6)机架的总成结构图绘制以及零部件结构图的绘制。

2.2 底架的设计

2.2.1 机架设计的一般要求

(1)结构很合理，且便于制造。
(2)机架结构重量轻，材料的选择较为合适，消费成本低。
(3)零件结构简单且反应方便使用在枪械机架上的所有重要零部件均可进行直接安装，调整，修理和零件更换都方便。
(4)机架整体结构设计合理，工艺性良好，还广泛应用于工业使用中机架本身的温度内应力小，有利于机架温度的自动变换从而减少引起的大型机架结构变形的内应力相对较小部件
5，抗振减震性能非常好。
(5)耐腐蚀，使用的机架主体结构在产品和服务的使用期限内尽量少进行维修。
3.2.2底架材料的选择
材料的选择以及钢材结构的选择一般应该考虑下面必要的因素：
(1)结构中所必要的性质：如总体联接方式啊，方法啊，结构重要性和受力等特点。
(2)载荷中所必要的性质：如主要是承受动载荷效应还是静载荷效应的部分情况。
(3)结构中所必要的工作环境和必要条件：比如温度的高低以及浸蚀状况等。目前搅拌机的承重非常大对于机架体来讲，所以q235碳素钢材料是我们选用强度不错的去焊接设计和制造搅拌机架的重要材料之一。主要应用在易弯曲杆件的焊接，它的机架截面常见的形式有工字钢啊，槽钢啊和弯曲薄壁钢啊等等材料。当焊接搅拌机的机架时，应尽量使载荷的位置接近扭转中心，因为这样可以很好的使底架的截面不会发生扭转转等一些其他的情况。因此我们采用了槽钢材料去设计和焊接搅拌机的底架，当低架的受力比较小时，可以直接使用三角钢来代替槽钢。与三角钢相比，槽钢的优点是可节省焊接材料。

3 底架的大体尺寸

底架的的大约尺寸为：长2800毫米，宽1680毫米。为了能够使其在整机的设计制造安装过程同时节省了许多材料，必须要保证机械结构紧凑。为了保证机器的正常工作，必须使槽钢满足上料的要求，两条槽钢上的距离为1300毫米，两背面之间的两根槽钢上料距离大约为1680㎜，其他的宽度相同，大体结构尺寸如图3.1所示。

图3.1 JS500混凝土搅拌机机架底架

4 支腿的设计

q235的等边距角钢是支腿链接材料，四根槽钢分别安装在槽钢ⅰ、ⅱ上面，尺寸为L110×110×10，两后支腿之间同样都可以使用螺栓等边角钢联接,前支腿之间一般没有等边角钢的联接，便于加工出料以及把卸出的原材料及时运走。
为了在进行安装和拆卸运输时不对整个底架运输支撑机构和整个底架支撑造成严重的受压损的危险，因此我们特别采用了一个长短各两支腿的整个底架支撑结构的安装形式，运输的时候需要承重时候把长和短支腿和整个底架一起拆卸后由短和长支腿一起用来支撑承重。在短短的支腿和整机底架之间还分别设有一个螺栓孔和可以进行联接的各种斜方形支撑和复合钢板，用来进行保护和加固增加大型运输机和整机的运行稳定性[15-20]。
选用等边角钢L110×110×10，联接结构如下图3.12所示：

1—支腿 2—斜支撑 3—底架槽钢
图3.12联接结构

5 结 论

通过以上分析可知，搅拌机在建筑工程行业应用十分广泛，并在建筑行业充当着十分重要的角色。所以针对这一重要的生产机械，本文对JS-500型搅拌机进行了针对性的分析与设计。
具体内容是对JS-500搅拌机的结构分析、原料的受力情况分析、总体机构参数的确定、校核工程零件，还有就是说明整机的加工原理，理论阐述和精确的设计计算方法是必然要确定的，而且还附有二维图纸和三维文件，更加完整的同时也更加以有力的论证了整个设备的优越性。
机架是钢结构整机的设计的地基,我们必须要把那些机架在设计时必须将其与其他的结构部件紧密联系起来，也就是说必须要保证每个部件的安装和位置通过全面计算与校准整个结构机架的强度刚度，整体的稳定性和机架局部的稳定性。并且全部钢结底架需要由各种槽钢，角钢和钢板去焊接而成，因而也就要求设计时具有一套相关的结构材料力学和钢结构的基础知识。
