描述情况

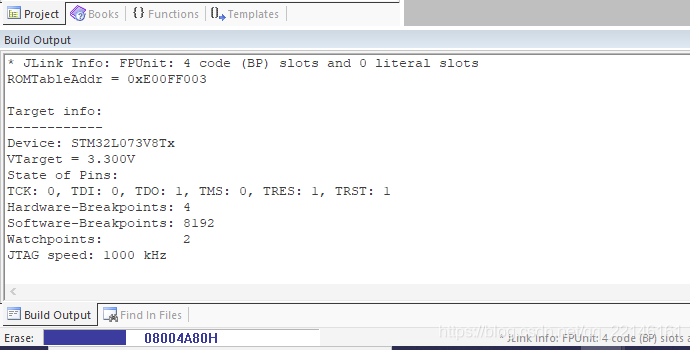

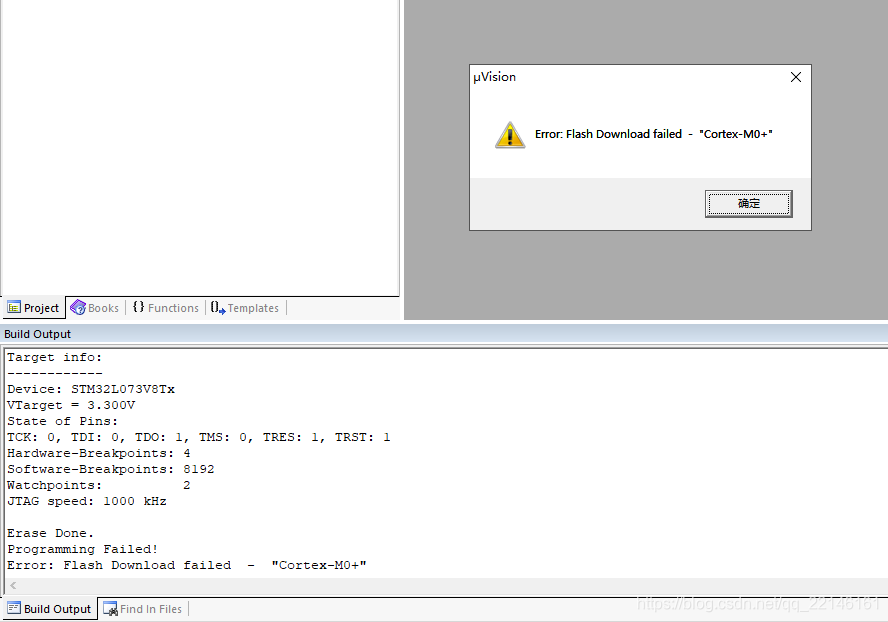

这几天焊接并下载STM32，发现一个情况，下载到一半或者没到一半停住了，如下图1所示，过了一会儿会报错。


这种情况是在下载的时候出现的，，这种情况原因多半是
STM32芯片flash坏了

验证假设

判断一种情况，不应该立刻就觉得一定是这个情况，应该排除其它的情况，就STM32而言，如果flash芯片坏了更换的成本还是比较高的，先要排除是不是系统其它情况。
验证STM32只要查最小系统包含的电路就可以了，这里需要分别测
硬件电容是否短路，晶振是否起振，单片机芯片和下载口焊接是否完整，测电压。
软件 下载器是否能监测到芯片，下载报是否加载。

验证操作

1）先用万用表测电容，这个博主确实遇到过，它会导致单片机不跑，随便测电压正负是否相连。
2）测晶振，上示波器看波形，可以从下图中看到是用波形的。

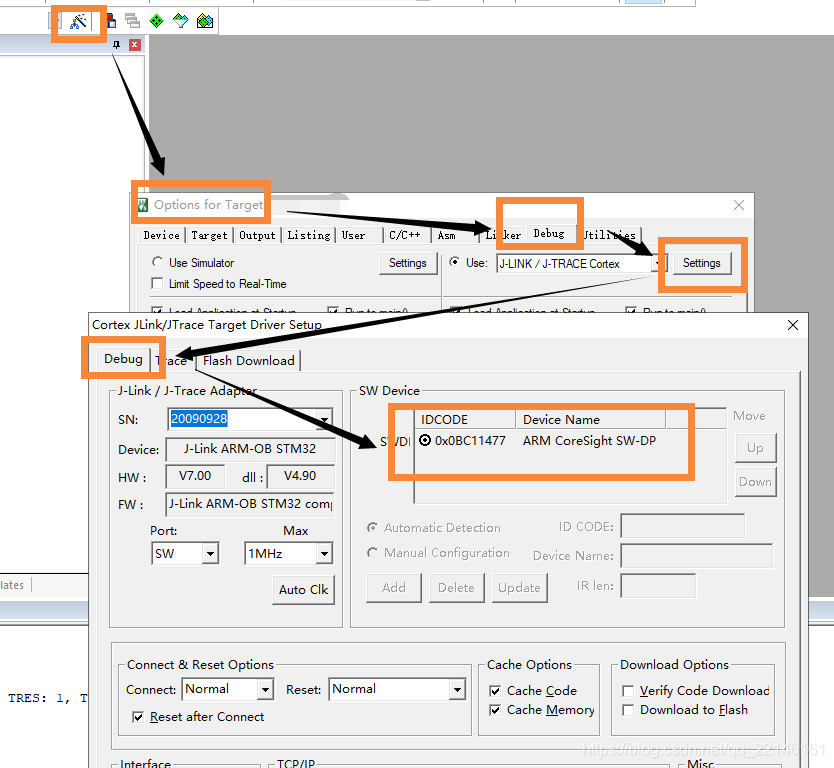

3）连接下载器，看看是否读到芯片，点击魔法棒就是Options for Target>Debug>Settings下的Debug是否存在，如下图，这一步不仅可以验证芯片在不在，还可以验证芯片以及下载端口焊接。

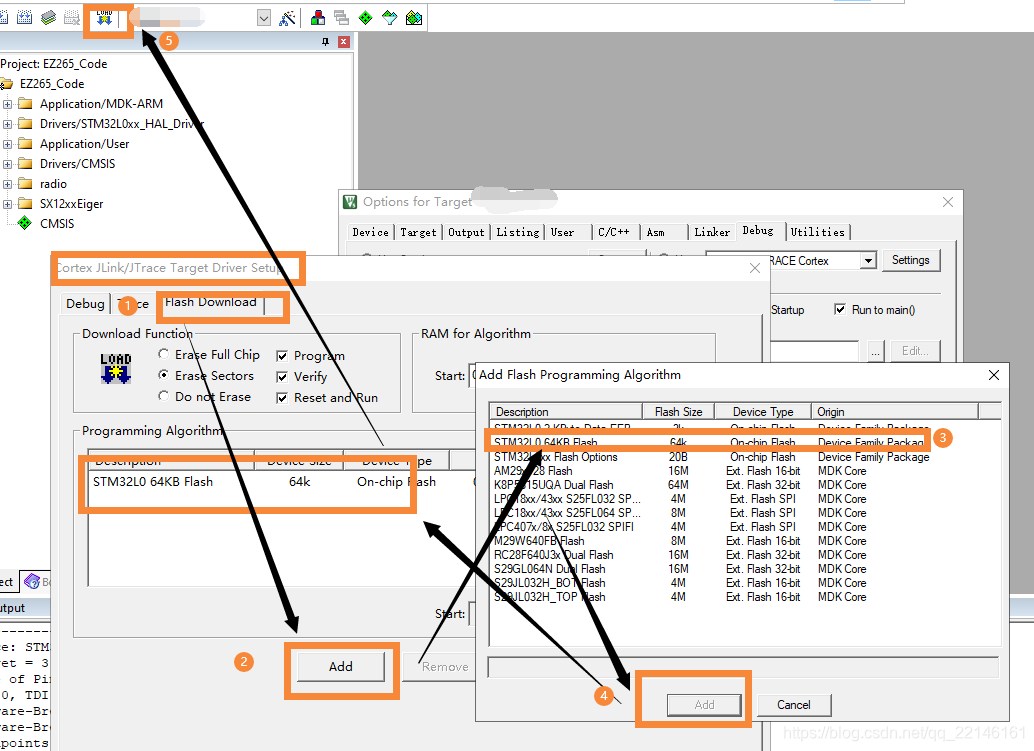

4）查看配置包是否在，如下图，在刚才这个Cortex JLink/JTrace Target Driver Setup界面内选择Flash Download>add>对映flash包>add 然后关掉 再次尝试下载。

总结

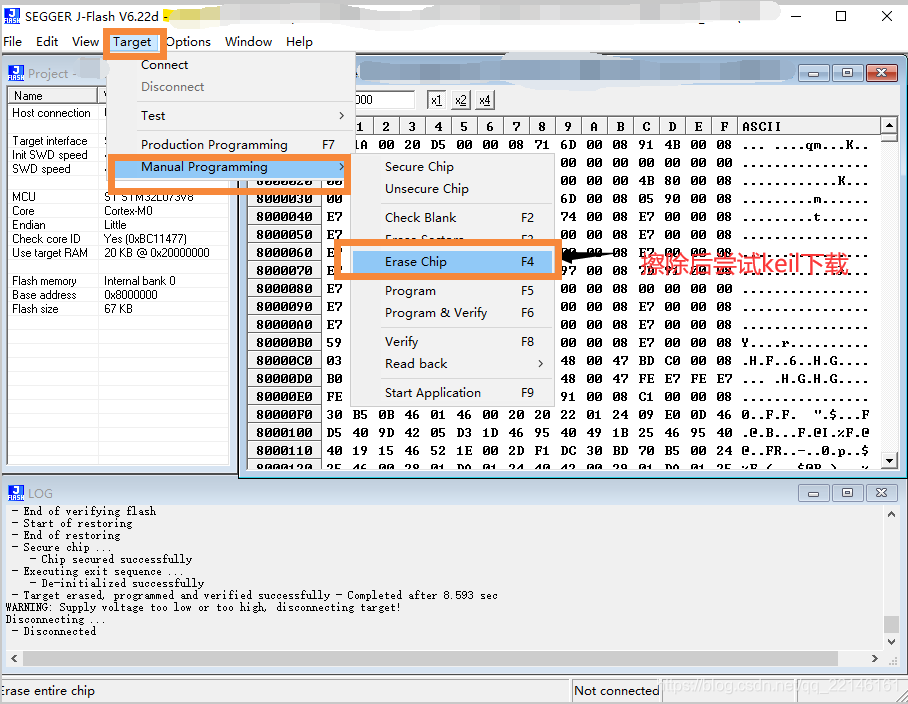

经过以上4部进步能够，能够排除大部分因素如果依然出现下一半卡死的情况，请尝试擦芯片后再尝试一下，擦除使用jlink软件，软件操作如下图，并且附上了擦除软件链接，另外还有情况就是晶振不匹配，会导致单片机不跑可以尝试更换电容。

最后验证是你的STM32芯片flash坏了，可以选择更换芯片了。也非常欢迎有不同见解前来讨论。烧写软件
