最近因为用到了MSP430F149这个芯片，其中硬件已经设计好了，串口1和SPI1都要用，但大家都知道MSP430F149的这两个外设共用一些寄存器，两个同时用就很麻烦，所以这里我们模拟一个SPI来用，

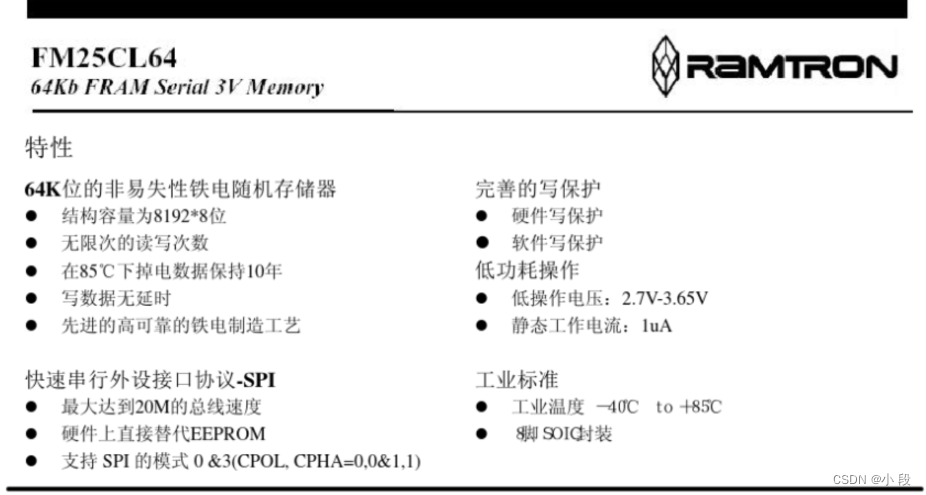

先简单讲一下FM25CL640，
在这里插入图片描述

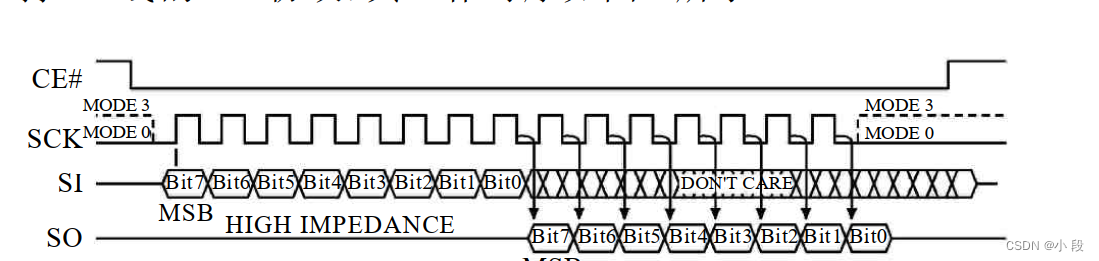

FM25CL640支持SPI模式0和3，我们这里用的模式3，详细FM25CL640资料大家可以再去百度一下。

首先是SPI引脚的初始化：

在这里插入图片描述

void Master_SPI_Init(void)
{

      P5DIR |= BIT0+BIT1+BIT3;//SC+MOSI+SCLK
      P5DIR &=~BIT2;//MISO
      P5OUT |= BIT0+BIT1+BIT3;//默认输出高
}

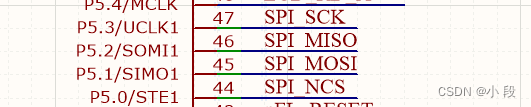

在这里用芯片的SPI1的接口（用其他IO一样的），MSP430F149，IO的方向是通过寄存器PxDIR来配置的，0是是输入，1是输出；
一组IO口有8个 P5.0到P5.7对应0到第7位。这里：
P5.0CS是片选信号，方向输出
P5.1MOSI,这个口是主机输出，从机输入，放向输出
P5.2MISO,这个口是主机输入，从机输出，放向输入
P5.3SCK，这个口是时钟信号，方向输出，
同时为了方便我们这里需要做一些定义：

#define SPI_SC_H  (P5OUT |=BIT0)
#define SPI_SC_L  (P5OUT &=~BIT0)
#define SPI_CLK_H  (P5OUT |=BIT3)
#define SPI_CLK_L  (P5OUT &=~BIT3)
#define SPI_MOSI_H (P5OUT |=BIT1)
#define SPI_MOSI_L (P5OUT &=~BIT1)
#define SPI_MISO   (P5IN&0X04)
#define uchar unsigned char
#define uint unsigned int

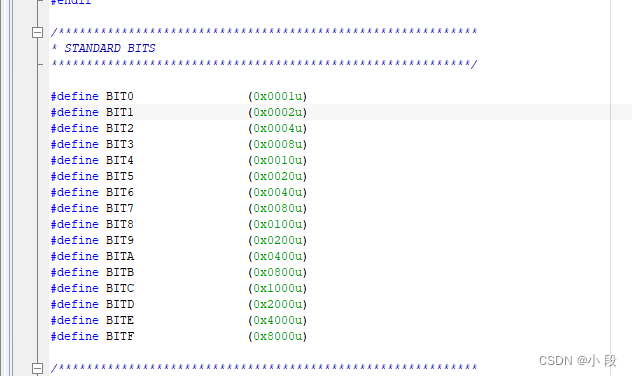

MSP430F149，IO口的输出寄存器是PxOUT，输入寄存器是PxIN，比如说将P5.0输出高电平，那么就把P5OUT的第0位置1，还有比如要读P5.3输入的电平，那么就去查看P5IN的第3位，上面的BIT0是为了方便使用将数字封装了下，是官方头文件里面提供的，
在这里插入图片描述
接下来我们先写发送一字节的函数，

void Spisend(uchar dataR)
{
	for (int i=0; i<8; ++i)//一个字节8位，我们从高到低依次送出
	{
		SPI_CLK_L;        //先拉低时钟信号
		if (dataR & 0x80)//逻辑与，判断当前最高位为1还是0，是1就将MOSI拉高，0就拉低
		{
                  SPI_MOSI_H ;    //待将数据1发送出去
		}
		else
		{
		   SPI_MOSI_L ;    //待将数据0发送出去
		}

		SPI_CLK_H;	    //将时钟型号拉高，同时将数据左移一位，开始送下一位
        dataR<<=1;
	}
}

接下来写往指定的地址写指定长度的数据

void SPI_write_FM25CL64(uint address,uchar * buffer, uchar len)
{
 uchar addr_tempH,addr_tempL;
 addr_tempH=(address&0xff00)>>8;//获取高8位地址
 addr_tempL=address&0x00ff;//获取低8位地址

    SPI_SC_L ;//片选使能,
   Spisend(FM25CL64Wren_CMD);//FM25CL640写使能
    SPI_SC_H ;//注意这一步
  SPI_SC_L ;
   Spisend(FM25CL64Write_CMD);//FM25CL640写命令
 Spisend(addr_tempH);//发送高8位地址
 Spisend(addr_tempL);//发送低8位地址

   for( uchar i = 0; i < len; i++ )
	{
            Spisend(buffer[i]);//发送一个字节的数据到SPI芯片
	}
 SPI_SC_H ;

}

这里需要注意FM25CL64在写之前需要使能一下，其命令码如下：

 #define FM25CL64Read_CMD 0x03        //读25LC640命令0000 0011
#define FM25CL64Write_CMD 0x02      //写25LC640命令0000 0010
#define FM25CL64Wren_CMD 0x06       //写25LC640使能命令0000 0110
#define FM25CL64Wrdi_CMD 0x04      //复位 写25LC640使能命令0000 0100(禁止写操作)
#define FM25CL64Rdsr_CMD 0x05       //读25LC640状态寄存器命令0000 0101（读状态，看有没有读取结束）
#define FM25CL64Wrsr_CMD 0x01       //写25LC640状态寄存器命令0000 0001（写状态，看有没有写结束）

需要注意的这里先将片选拉低使能，然后发送写使能，发完后需要先将片选拉高，然后再次拉低开始下面的内容，我起先是一开始拉低片选直到操作完所有在拉高，结果弄了半天没写进去。操作完写使能，再次拉低片选，发写命令，然后发送地址，先发高8位再发低8位，然后写数据，我们这里用一个for循环，地址会自己递增我们不用管。写完将片选拉高就行。
接下来是读数据，先写读一个字节的

uchar Spireceive(void)
{

	uchar data = 0x00;        //

	for (int i=0; i<8; ++i) //我们需要一位一位的读，
	{
          SPI_CLK_L;        //时钟拉低
          if(SPI_MISO)//这个我们在上面定义过#define SPI_MISO   (P5IN&0X04)读取P5.2的电平
          {
          	data<<=1;//将数据左移一位然后加一，
            data +=1;//
          }
          else
          {
           data<<=1;//0的话直接左移，等下一位
          }
           SPI_CLK_H;        //
	}
	return (data);      //返回接收到的data
}

接下来写从指定的地址读取指定长度的数据

uchar SPI_read_FM25CL64(uint address,uchar * buffer ,uchar len)
{
 uchar data_temp,addr_tempH,addr_tempL;
 addr_tempH=(address&0xff00)>>8;//获取高8位地址
 addr_tempL=address&0x00ff;//获取低8位地址
  SPI_SC_L ;//使能片选
Spisend(FM25CL64Read_CMD);//FM25CL640读命令
 Spisend(addr_tempH);//发送高8位地址
 Spisend(addr_tempL);//发送低8位地址
     for( uchar i = 0; i < len; i++ )
     {
      buffer[ i ] = Spireceive();//接收一个字节的数据;
     }

   SPI_SC_H ;
 return data_temp;
}

这里读不需要使能，直接发读命令然后地址（先高8位在低8位），然后循环读数据，同样地址不用管会自己递增。

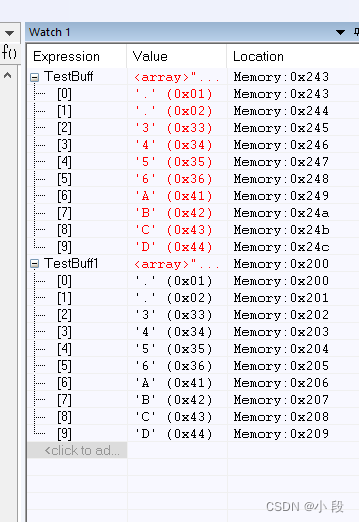

这样我们的收发就写好了，然后去试试，

unsigned char TestBuff1[]={0X01,0X02,'3','4','5','6','A','B','C','D'};
unsigned char TestBuff[]={0,0,0,0,0,0,0,0,0,0};
void main(void)
{
/*下面六行程序关闭所有的IO口*/
    P1DIR = 0X00;P1OUT = 0X00;
    P2DIR = 0X00;P2OUT = 0X00;
    P3DIR = 0X00;P3OUT = 0x00;
    P4DIR = 0X00;P4OUT = 0X00;
    P5DIR = 0X00;P5OUT = 0X00;
    P6DIR = 0X00;P6OUT = 0X00;

    WDTCTL = WDTPW + WDTHOLD;                 // 关闭看门狗
    BCSCTL1 &= ~XT2OFF;                       // XT2on
    do
    {
        IFG1 &= ~OFIFG;                 //清除晶振失败标志
        for (z = 0xFF; z > 0; z--);     //等待8MHz晶体起振
    }
    while ((IFG1 & OFIFG));             //晶振失效标志仍然存在？
    BCSCTL2 |= SELM_2 + SELS;                 // MCLK= SMCLK= XT2 (safe)
    Master_SPI_Init();


  SPI_write_FM25CL64( 0x0001,  TestBuff1, 10);
  SPI_read_FM25CL64( 0x0001, TestBuff, 10 );
while(1)
{

}
}
