JFlash软件解锁GD32MCU

JFlash解除GD32读保护

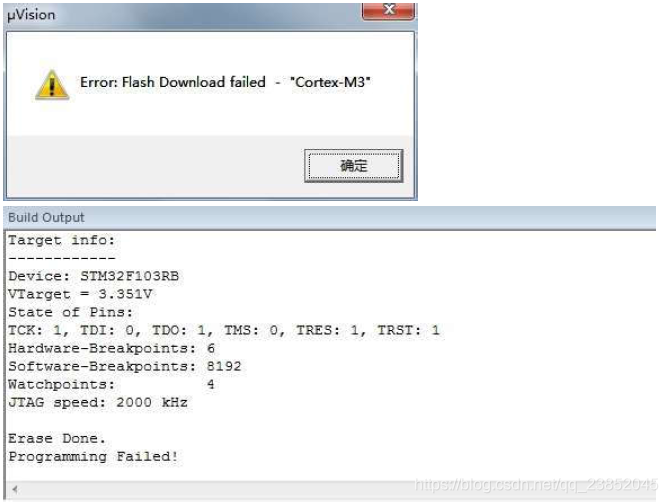

如果用户添加了读保护或者误操作等导致的下载不了，一般keil的提示信息如下(提示这个信息不一定就是读保护)：

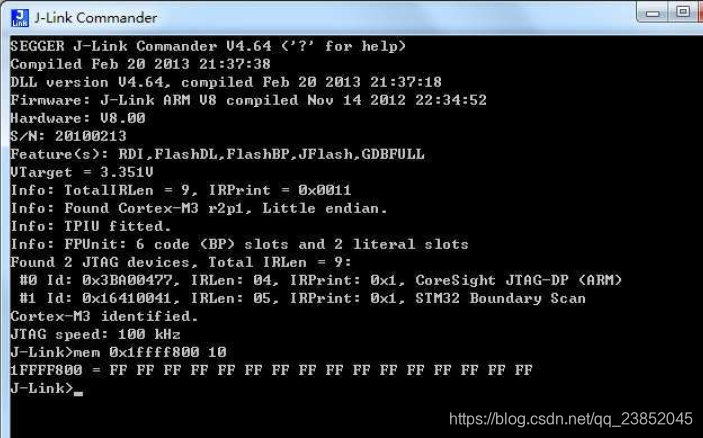

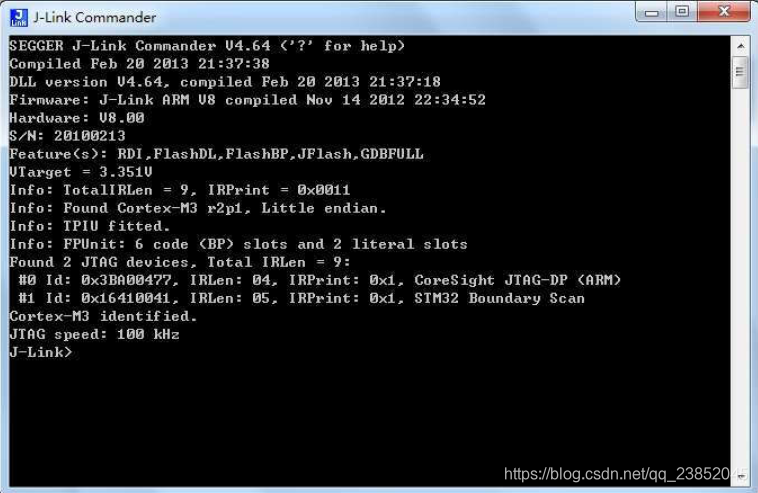

打开JLink-commander,可以发现芯片，如下图：

输入“mem 0x1ffff800 10”,从0x1ffff800地址读取10个字节，如果读出来的前两个字节全是FF的话说明芯片处于读保护状态

可以先进行解锁尝试，步骤如下：

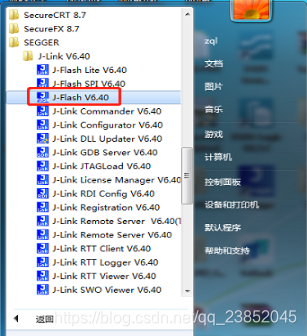

1、打开J-Flash V6.40如下图：没有安装JLINK驱动的客户，自行百度JLINK V640下载安装，版本理论上没有要求，新的最好。

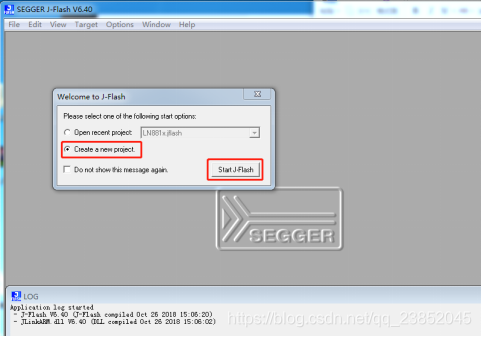

2、打开界面如下，操作如下：

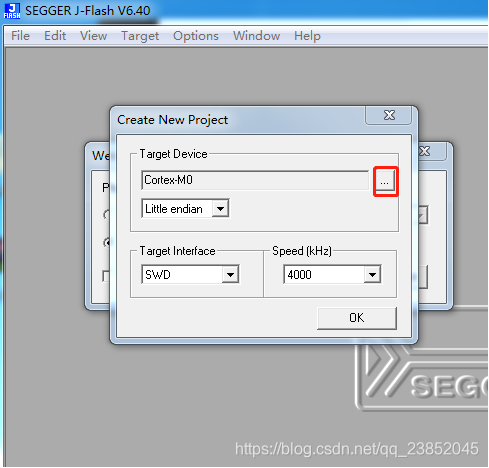

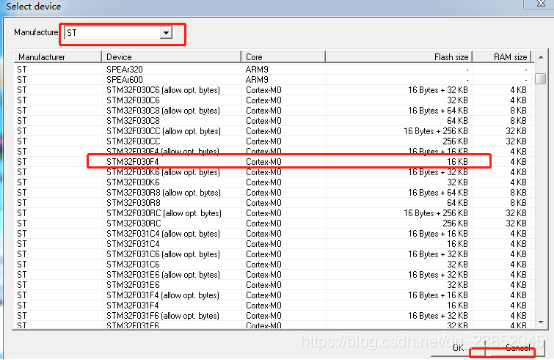

3、选择芯片：这里选择ST的型号，为啥选ST的，一方面因为GD的型号不全，另一方面选择GD的型号可能解锁指令不能用，后面新的J-Flash版本应该会逐步完善GD。下面给出一些对应的参考型号，不唯一，大体原则就是FLASH大小保持一致。
GD32E230系列 <—> STM32F030系列
例如：GD32E230F4 <—> STM32F030F4
GD32E230R8 <—> STM32F030R8
…

GD32F10X，GD32F30X，GD32E103，GD32F3X0 <—> STM32F103系列
例如：GD32F103C8 GD32F303C8 GD32E103C8 GD32F3x0C8<—> STM32F103C8
…

GD32F450 <—> STM32F429系列
例如：GD32F450VE <—> STM32F429VE
…
其他系列类似。

例如下图，对GD32E230F4进行解锁：

4、连接MCU，下面出现Connect successfully

如果连接不上：进行如下检查：
1>复位电路是否正常,10K加0.1UF，抓电源与复位脚波形，复位时间大概在0.3ms
2>BOOT0必须拉低；
3>线尽可能的短或换线；mcu驱动能力可能不够；

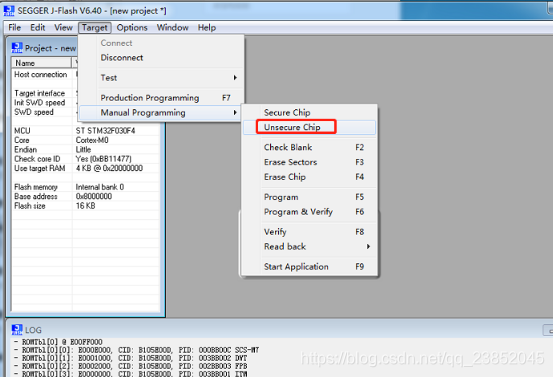

5、进行解锁

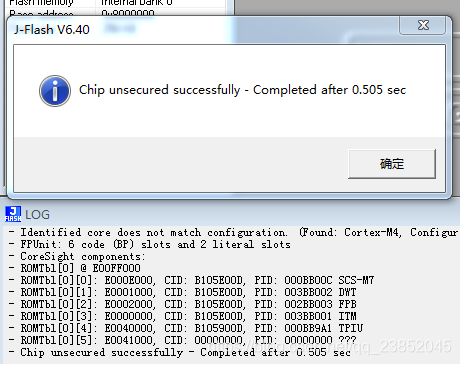

之后会弹出解锁成功的对话框

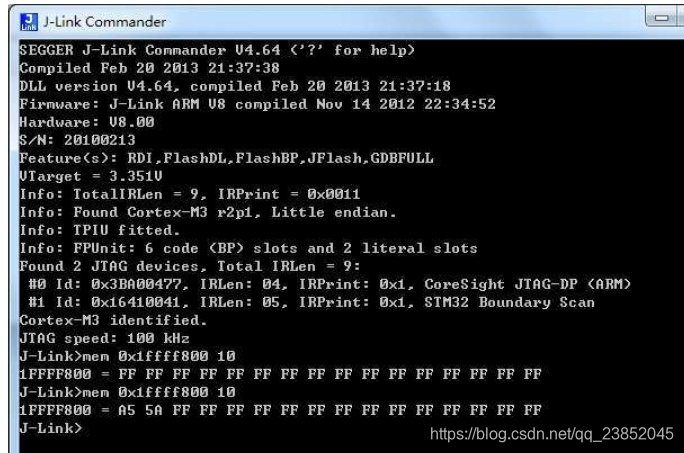

6>回到JLink-commander,再次输入“mem 0x1ffff800 10”读取0x1ffff800开始的10个字节，提示前两个字节为A5 5A，说明芯片解除读保护成功，可以正常下载程序了。
