GD32VF103开发环境简单介绍

GD32VF103简介

GD32VF103系列MCU采用了全新的基于开源指令集架构RISC-V的Bumblebee处理器内核，是兆易创新(Gigadevice)携手中国领先的RISC-V处理器内核IP和解决方案厂商芯来科技(Nuclei System Technology)，面向物联网及其它超低功耗场景应用自主联合开发的一款商用RISC-V处理器内核。 GD32VF103系列RISC-V MCU提供了108MHz的运算主频，以及16KB到128KB的片上闪存和6KB到32KB的SRAM缓存，gFlash®专利技术支持内核访问闪存高速零等待。Bumblebee内核还内置了单周期硬件乘法器、硬件除法器和加速单元应对高级运算和数据处理的挑战。
详情可以在GD官网查看：GD官网

GD32VF103开发环境

GD32VF103是GD与芯来科技联合开发的，这里有基于eclipse的两种IDE分别是Nuclei Studio IDE和GD32EclipseIDE(可能暂时还未对外开放)，接下来会对他们做简单介绍。

IDE使用前准备

在使用eclipse之前需要安装JDK，原因不解释。JDK下载地址

安装很简单一直下一步，安装完成后，检查一下是否安装成功。win+R然后CMD打开命令行，测试如下，看到版本号说明安装成功。

使用的开发板
芯片型号：GD32VF103CBT6,含有板载GD-Link。目前GD32VF103系列只支持JTAG方式不支持SW，如果使用JLINK，最好选用固件V10以上版本。

Nuclei Studio IDE

1、软件下载

芯来科技官网

Nuclei Studio IDE是基于eclipse开源架构而成，并不像KEIL和IAR那样开发友好，配置比较繁琐，这里使用一种简单的方式，后期在介绍从零新建工程的。这里下载一个芯来使用GD库创建的一个demo工程，实现快速开发。
github下载地址

如上图，Running_Led这个工程就是我们需要的demo工程

2、打开工程

注意：1、路径不要太深，不能有中文路径。
2、尽量不要放在桌面，可能会无法读取到文件

Nuclei Studio IDE是免安装的，解压之后即可使用。将Running_Led工程也解压到相同目录，然后再创建一个NucleiStudio_workspace的文件夹，如下图：

a、双击打开软件

b、选择刚刚创建NucleiStudio_workspace的文件作为workspace，点击Launch

c、进入启动界面


d、FILE----> Import…导入已经创建的工程。


如下图，这里选择到Running_Led路径就可以了


导入，会发现再problems处有两个错误，最后有解决方案，见问题一解决方案，不影响使用。


编译成功后，如下图：

e、debug配置


点击debug后就会进入仿真

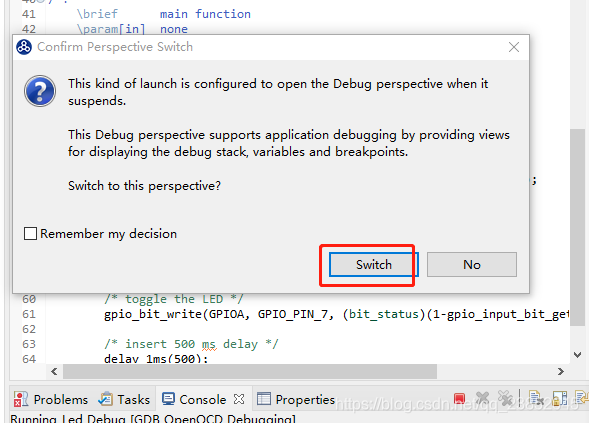

会弹出如下对话框，选择switch。

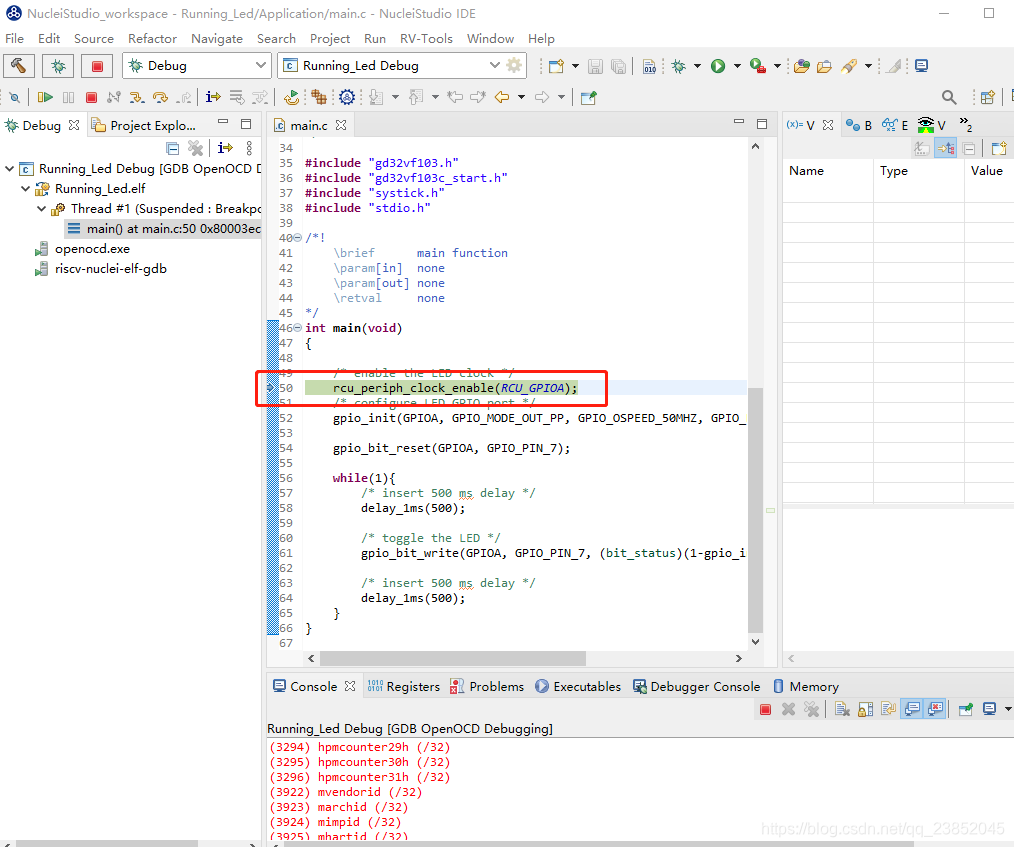

仿真界面，

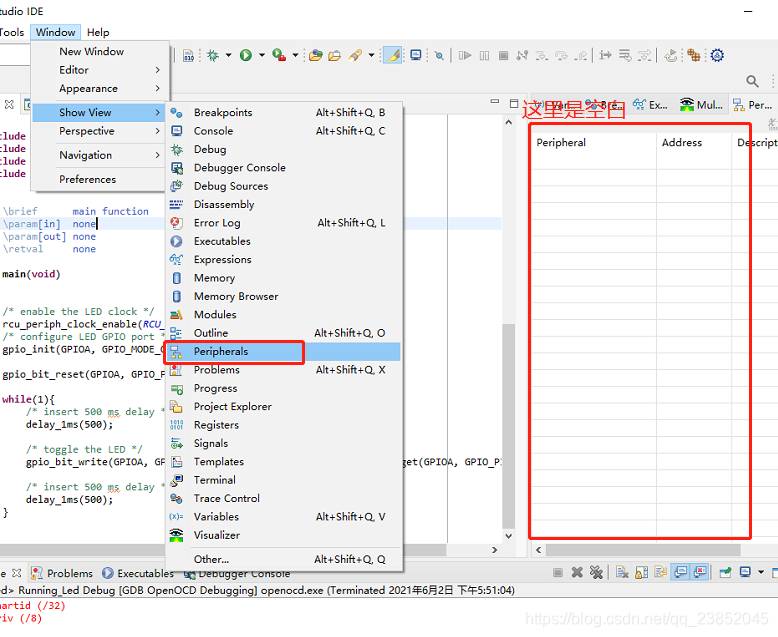

这里有个问题，就是在打开peripheral时是空白的，详情见问题二解决方案。

仿真界面介绍：

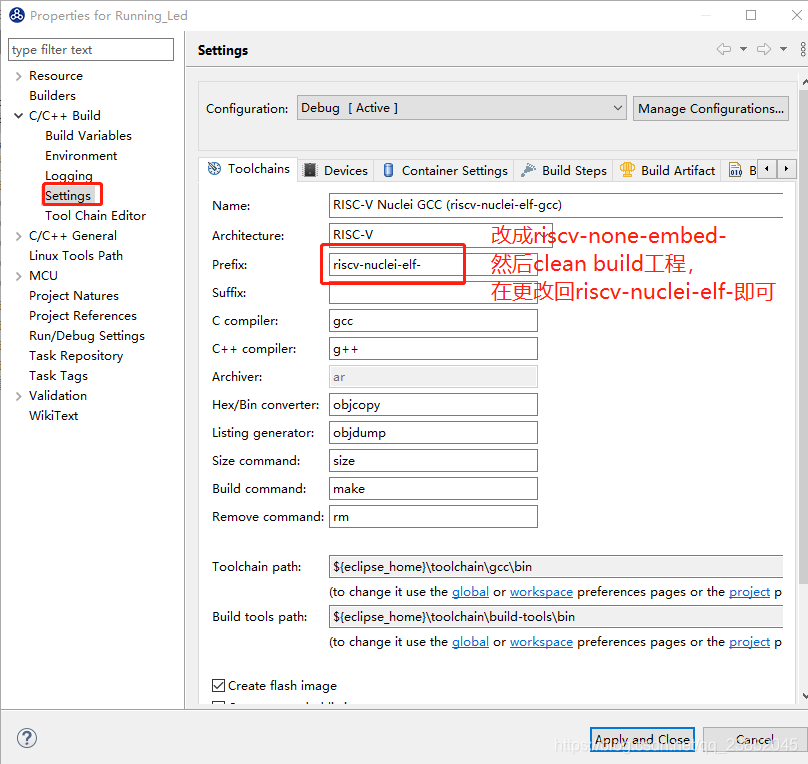

问题一解决方案。

问题二解决方案。

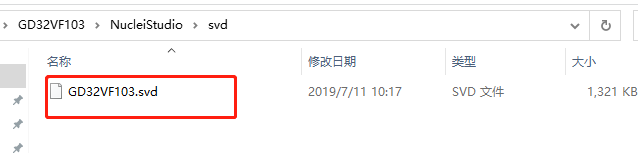

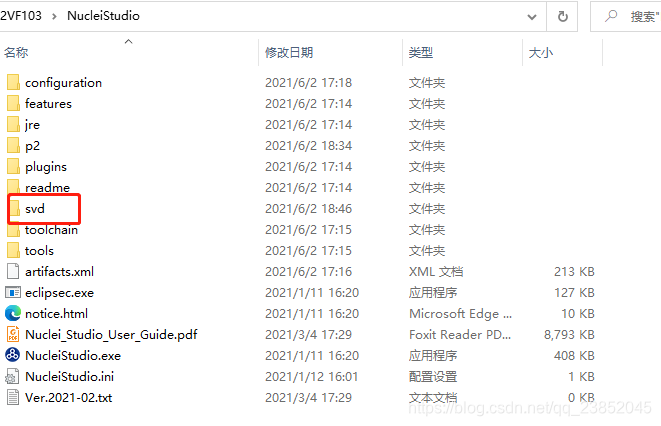

这里仿真时看不见寄存器，是因为缺少一个.svd文件，这在之前的版本中是有的，现在下载的没有，在软件中创建一个SVD的文件夹，把它复制到这个文件夹下。

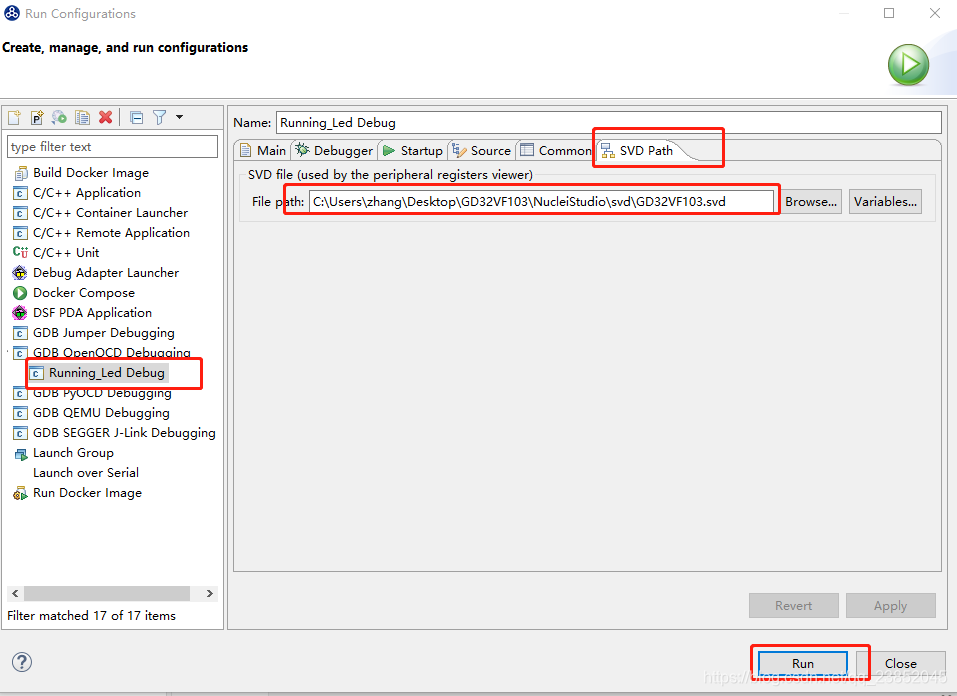

然后点击Run —> Run Configurations

点击仿真即可看到如下：

GD32 Eclipse IDE

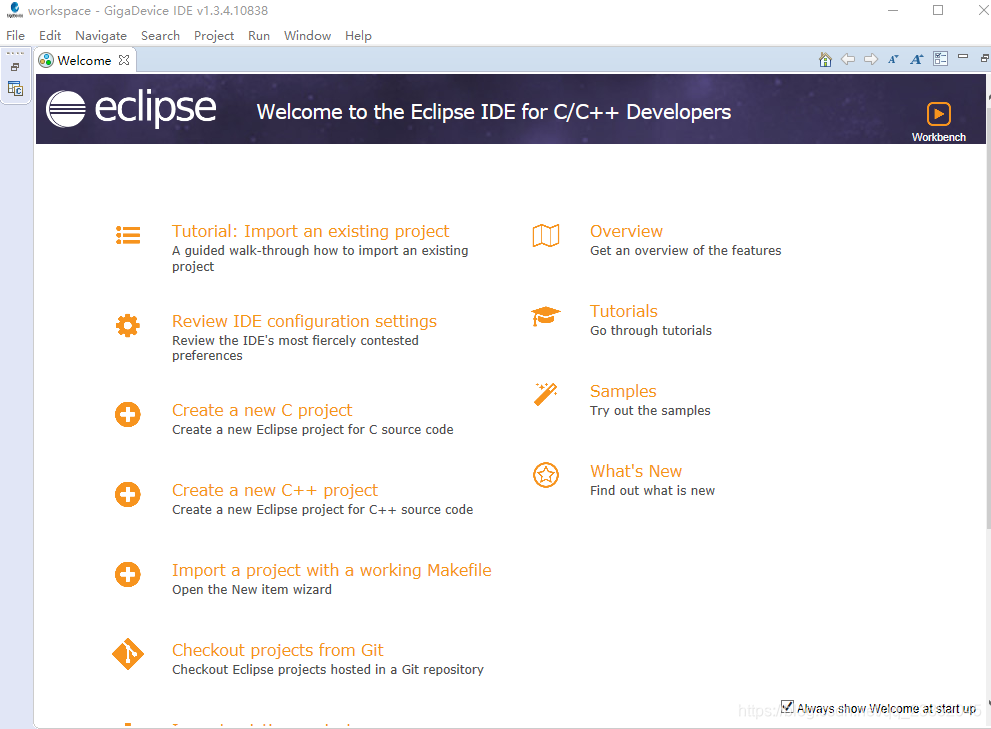

1、解压双击打开工程，选择workspace空间，进入启动界面，如图。

2、File—>New—>Project…

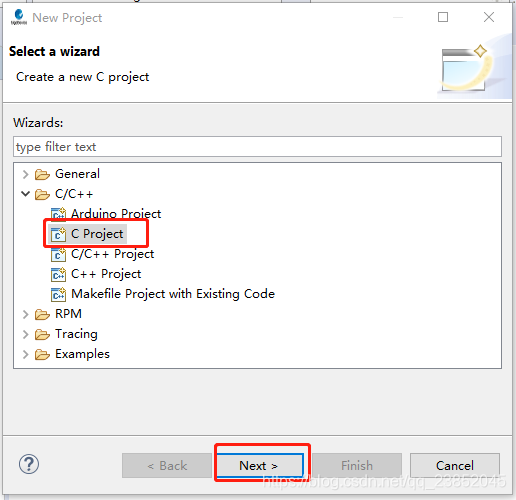

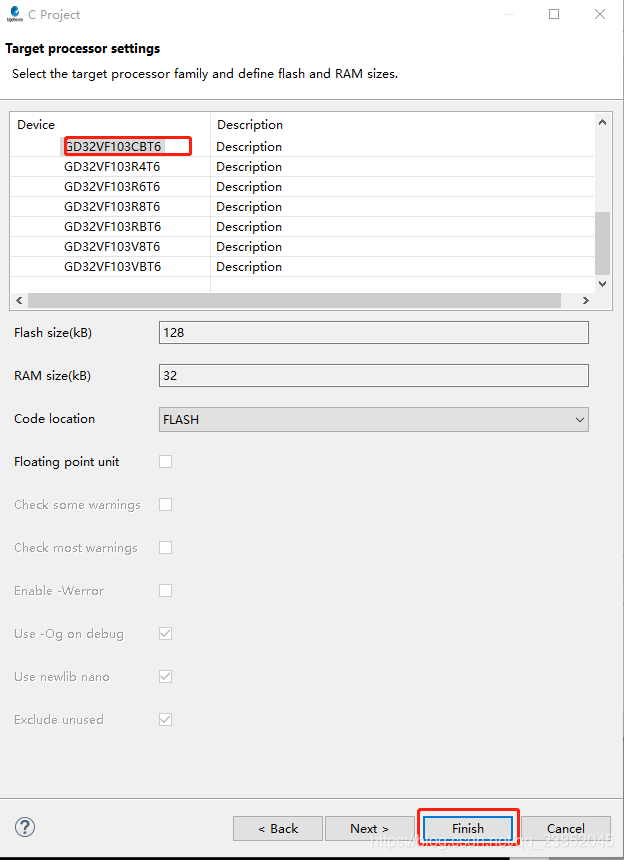

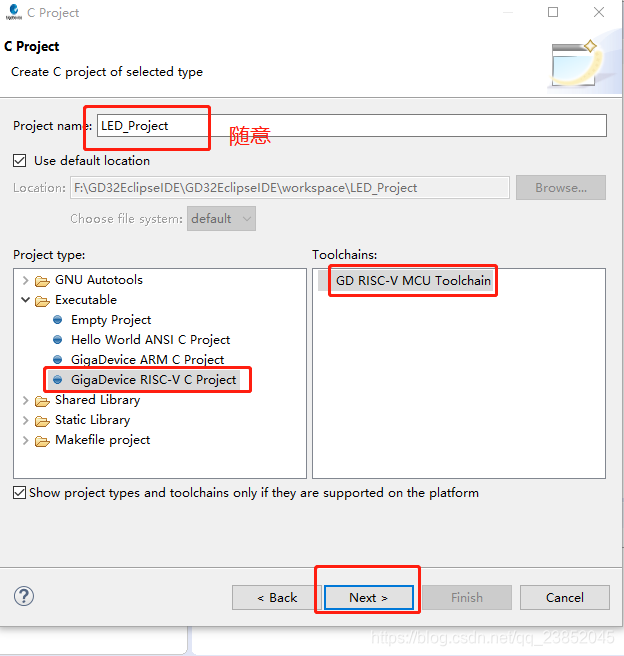

3、创建C Project

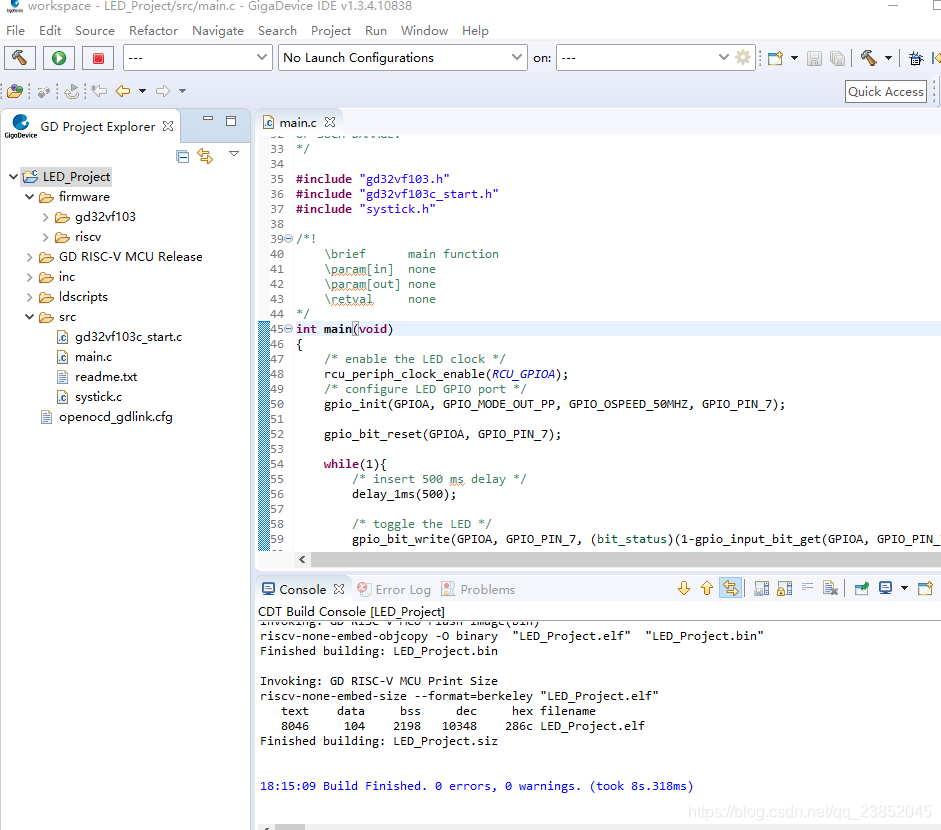

4、选择工程，clean project 然后build project即可编译成功。

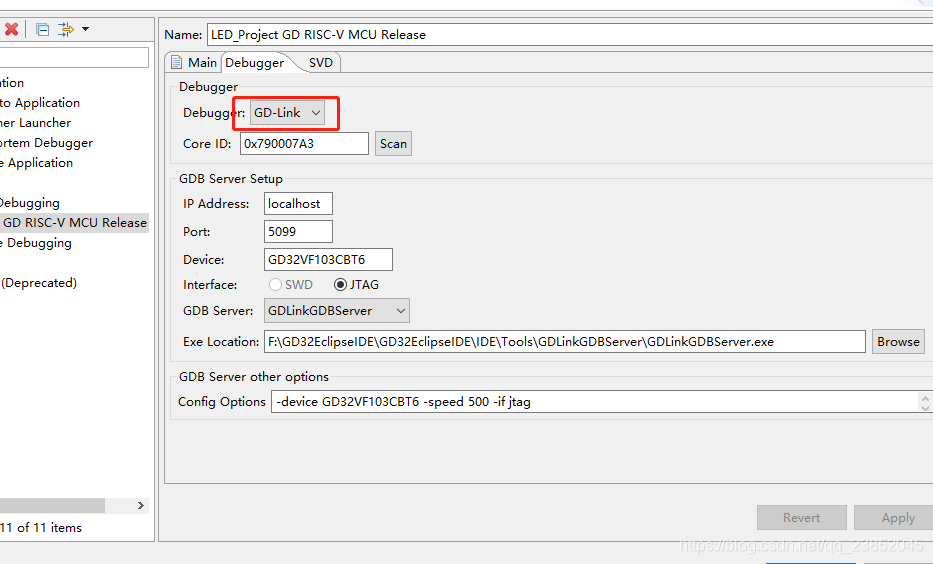

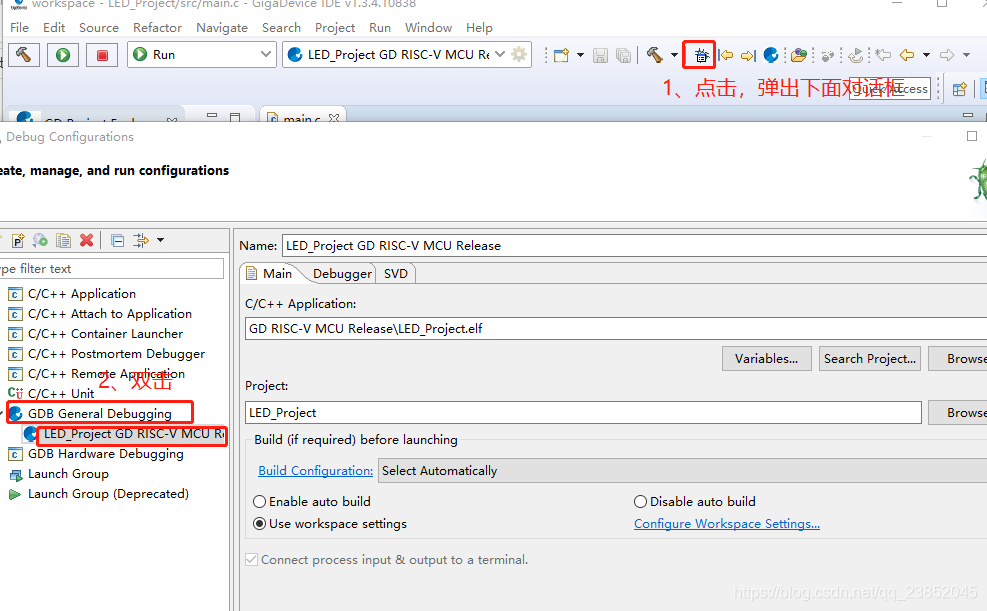

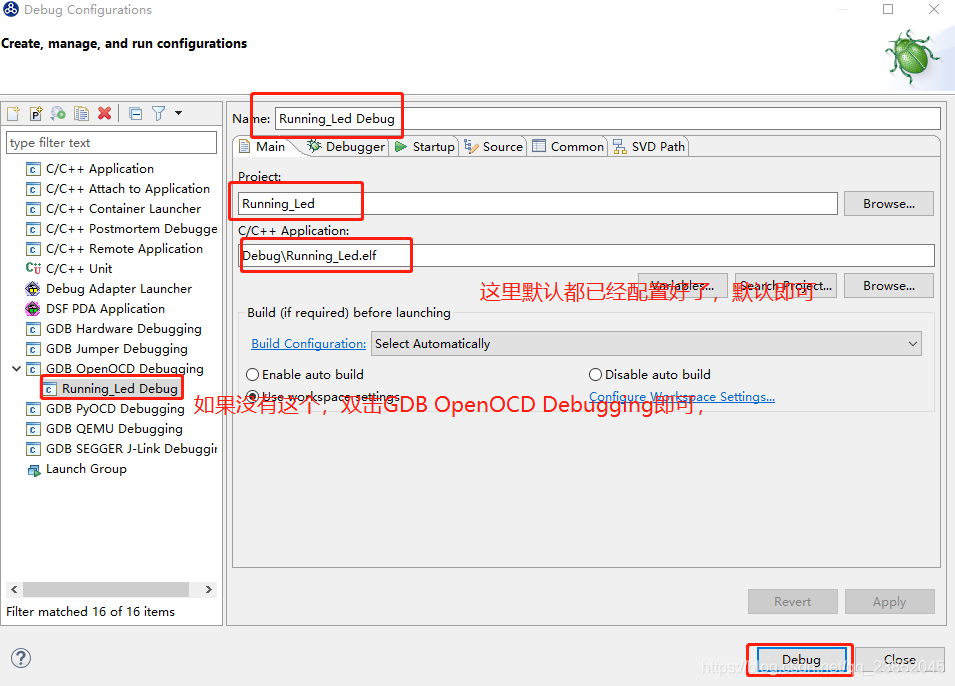

5、debug/run配置

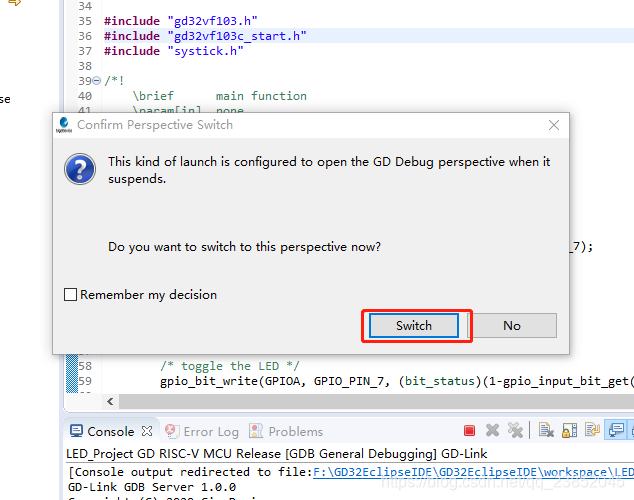

然后其它保持默认，点击debug即可，弹出如下对话框，选择switch.

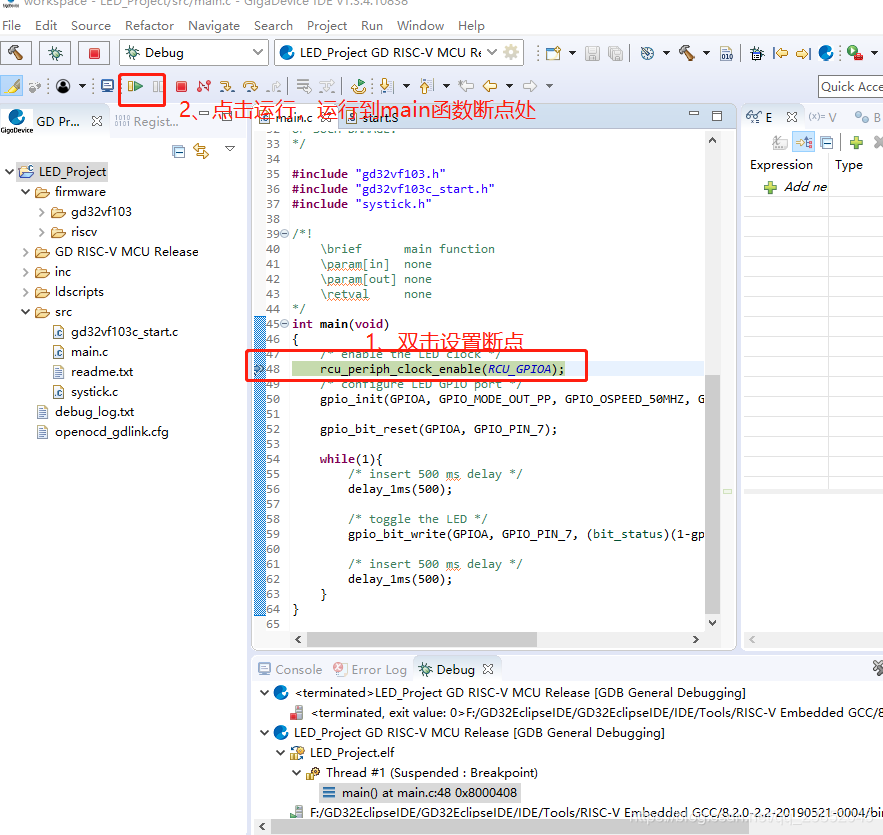

6、加入仿真界面。

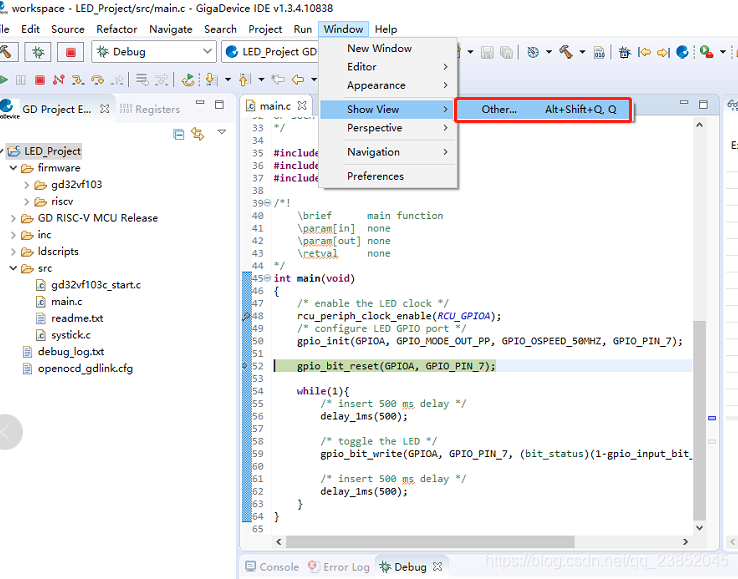

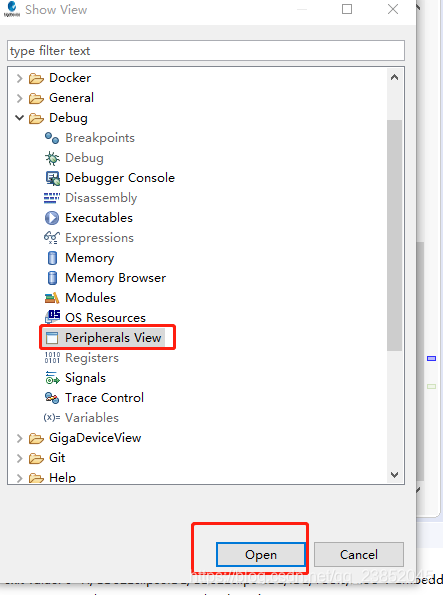

7、查看外设寄存器。

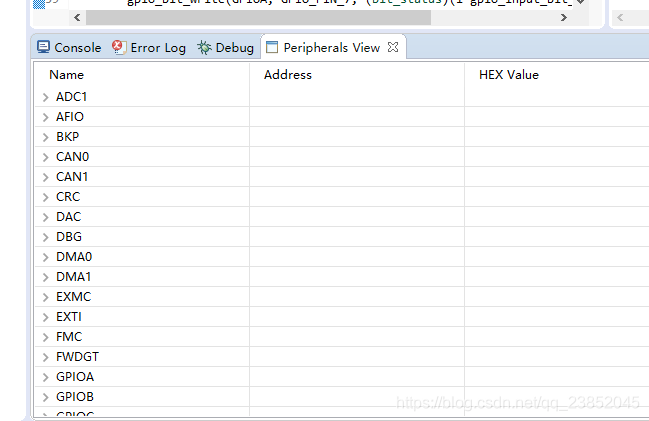

即可查看各个寄存器
