阿里云架构和openstack架构简析

其实现在市面上通过虚拟化实现的云计算，大概框架都差不多。底层的服务器集群，上层部署一层虚拟化层，然后将各个集群资源纳管分配的管理层，结构如下：

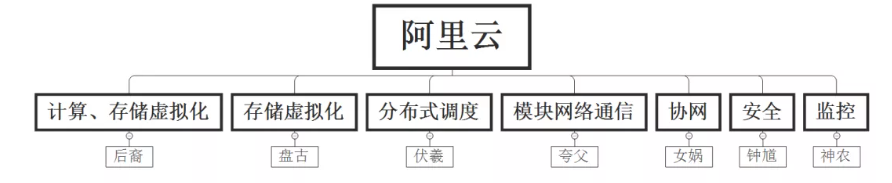

接下来就可以根据这个架构进行各厂商的对比了，根据模块划分，阿里云：

从图中可以看到，后羿”模块负责计算和网络的虚拟化，而“盘古”模块负责存储虚拟化，“神农”负责的是监控，安全是“钟馗”。“夸父”“女娲”“伏羲”这三个是支持虚拟化的更底层的服务，分别负责分布式模块通讯、分布式协同（消息队列、一致性管理）、分布式调度（多线程资源和任务管理）

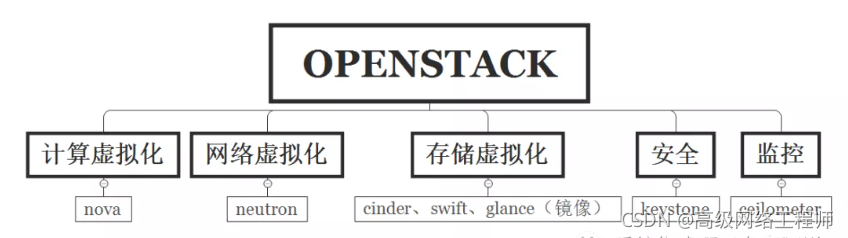

OpenStack（华为使用的架构）：

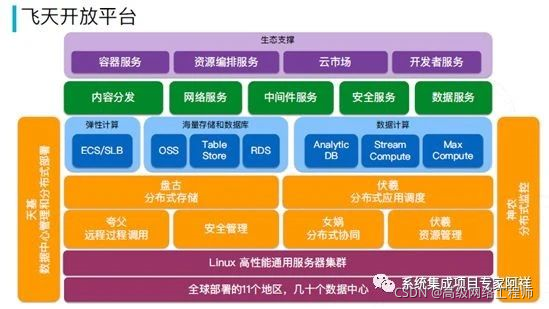

然后再看看各模块堆在一起的逻辑架构图，阿里云：

橙色部分为飞天云内核，橙色中心最底层“3+1”个模块是核心中的核心，其中的“3”指夸父、伏羲、女娲，负责解决分布式计算的核心问题—多机多线程下进程调用、资源调度、数据一致问题；剩下的“1”是安全，单独拿出来设计。

这4个模块之上承载分布式存储(比较奇怪的是官方没有提及计算和网络虚拟化模块“后羿”)。再之上是计算、网络、存储的虚拟化服务，已经到”Poratal”的层面了。右侧神农负责分布式系统的状态监控，左侧天基负责分布式部署（这里倒是比较像负责计算和网络虚拟化的地方）。

OpenStack：

最上面Horrizon算是portal层；其下Nova、Neutron、Cinder/Swift作为计算、网络、存储虚拟化模块直接服务与虚拟机创建；之下Cellometer、Keystone 负责监视和提供安全服务。（ps:Heat是OpenStack给开发者们提供开发编排便利的，可以忽略）
