BGP MPLS VPN 实验

实验拓扑

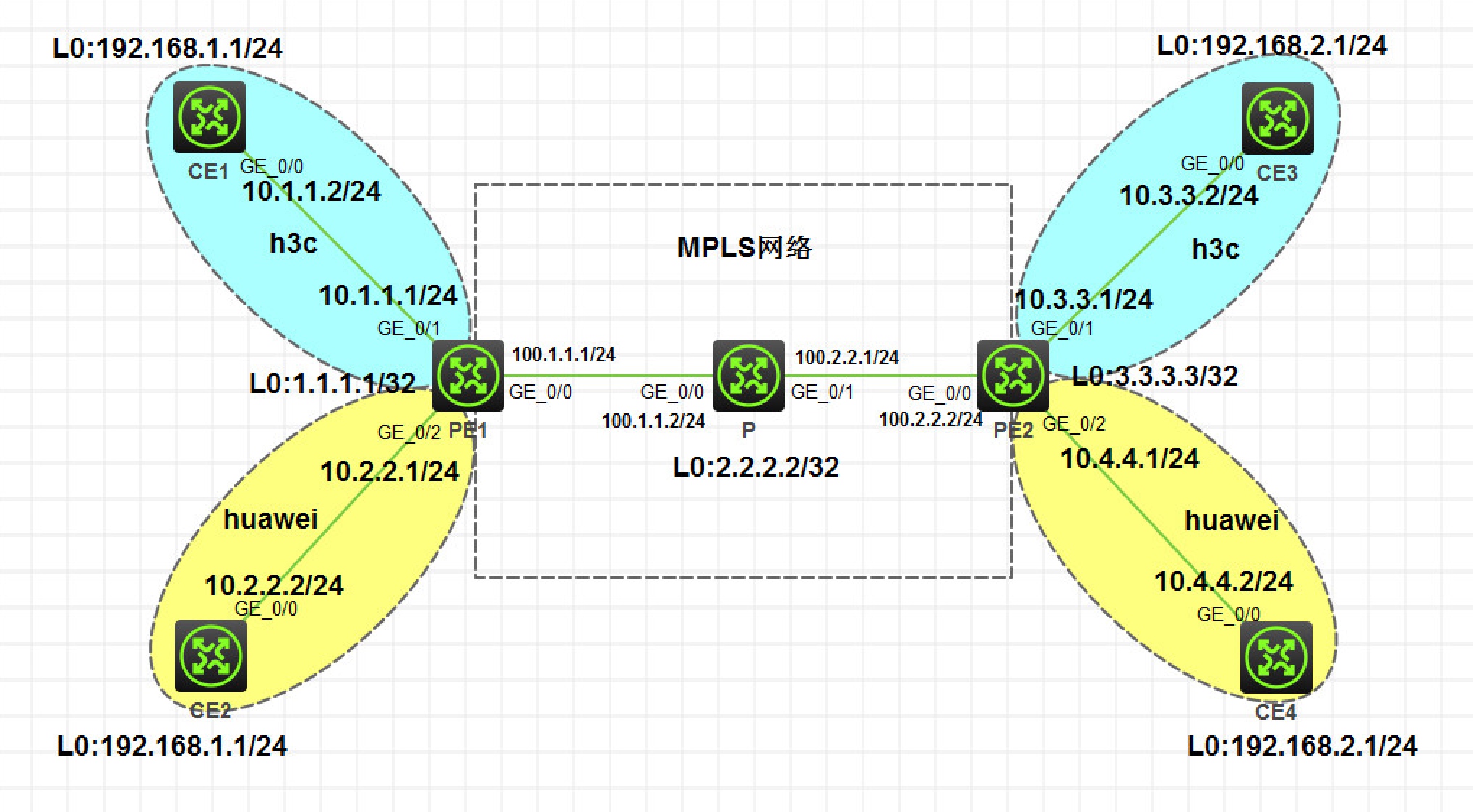

图 1-1

注：如无特别说明，同一网段中，IP 地址的主机位为其设备编号，如 R3 的 g0/0 接口若在 192.168.1.0/24 网段，则其 IP 地址为 192.168.1.3/24，以此类推

---

实验需求

1. 如图，h3c 和 huawei 企业分别租用运营商的 MPLS 网络组建 BGP MPLS VPN，用来连接各自的分支机构
2. 按照图示配置 IP 地址，h3c 公司和 huawei 公司连接同一个 PE 设备的私网 IP 网段存在地址复用，使用多 VRF 技术来防止 IP 冲突
3. MPLS 网络中的设备配置 Loopback0 口用来建立 LSP 路径，使用 LDP 来建立 LSP 路径，各路由器使用 Loopback0 口作为 LSR-id
4. 公共网络中运行 OSPF 使公网连通，PE 设备宣告各自 Loopback0 口
5. 各自私网内部使用独立 OSPF 实例在 CE 和 PE 之间传递私网路由
6. 只允许在各自企业内部传递私网路由
7. 各自企业内部可以跨站点互相访问

---

实验解法

1. 配置 IP 地址部分略
