编译、烧录系统8-RK3568

前言

下面开始学习如何编译和烧录镜像

获取瑞芯微官方源码

一般情况下，大家可以找供应商提供，如果大家没有的话，请@我
获取到源码之后，大家如果是压缩包就解压即可。

编译

编译的话分为一键编译和单独编译，其中的差异当然是时间的问题了，哈哈！！

1.一键编译

所谓的一键编译就是，把整个Android全部编译一遍，包过uboot、kernel、Android系统等。
步骤：

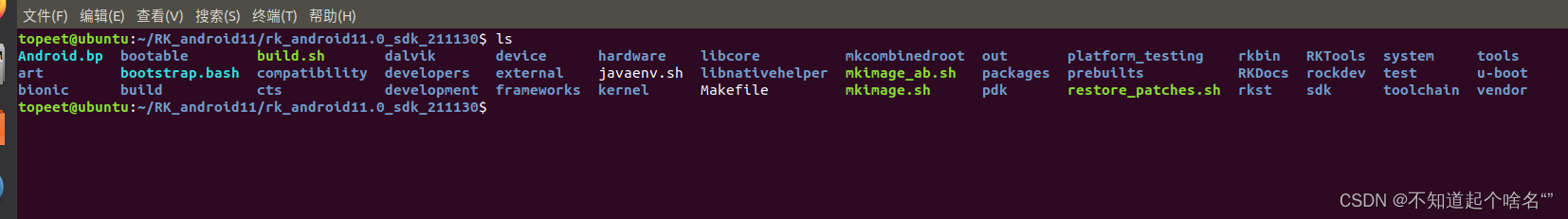

大家进入到Android目录：

执行下面语句：

source javaenv.sh
java -version

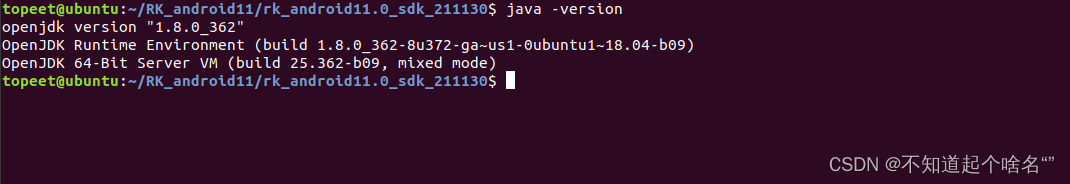

输入以上命令设置 java 版本为 1.8 版本，确认 java 版
本是 1.8 版本之后，才可以进行下一步编译，如下图：

输入以下命令使能编译环境：

source build/envsetup.sh
lunch rk3568_r-userdebug

最后输入以下命令开始整体编译

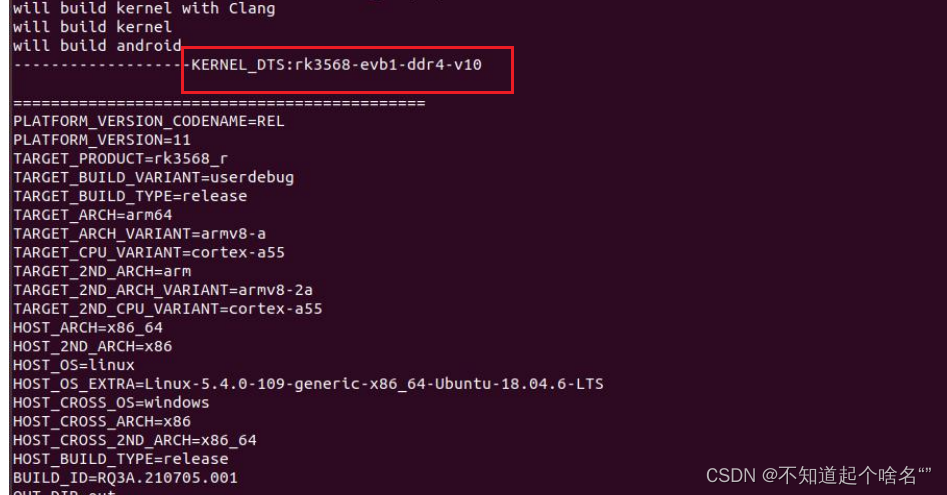

./build.sh -AUCKu

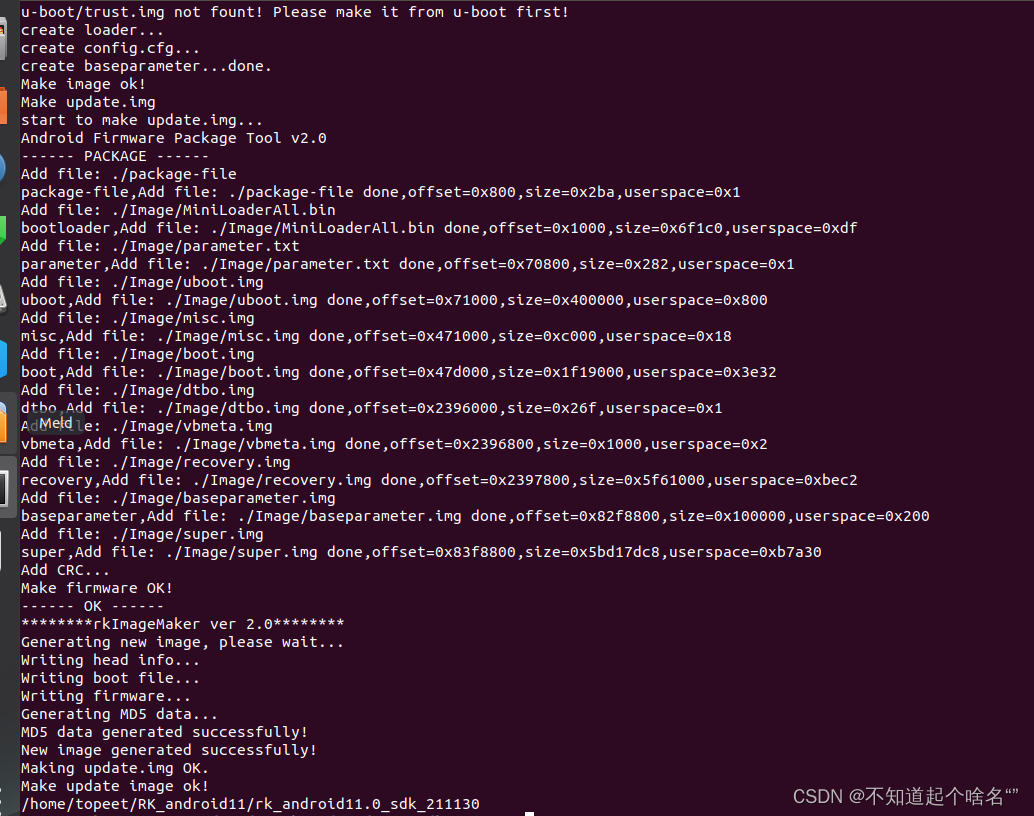

如上图所示之后就会编译成功
编译kernel过程中会出现选择电源域配置的选择，大家按照前面的电源域配置章节进行对比设备树选择即可，如果校对准确，那么就会编译成功

2.镜像的位置

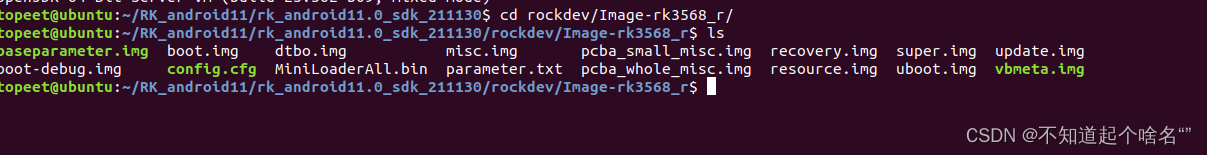

rockdev/Image-rk3568_r 目录下

生成的镜像包括 MiniLoaderAll.bin、uboot.img、trust.img、resource.img、 boot.img 、
misc.img 、 recovery.img 、 boot-debug.img 、 dtbo.img 、 pcba_small_misc.img
pcba_whole_misc.img 、super.img 、vbmeta.img 等 13 个镜像，但是在烧写系统时，这 13 个镜
像并不需要全部使用。

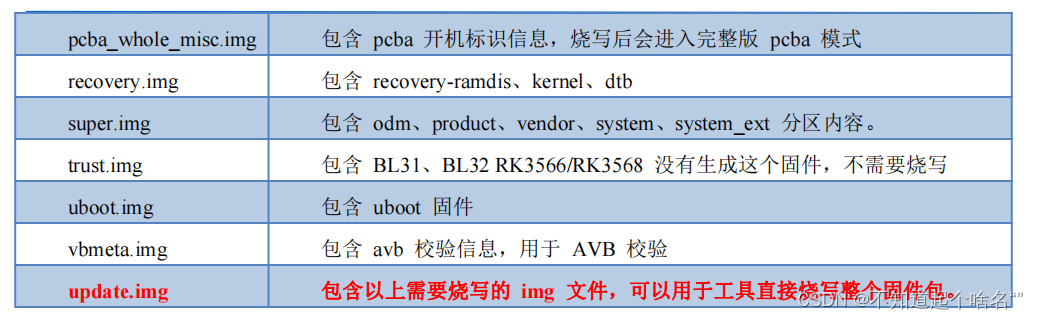

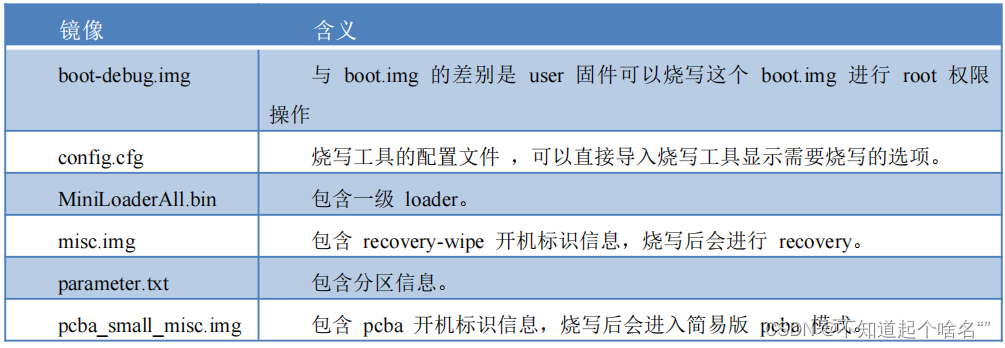

镜像作用如下：

3.烧录整镜像

如果想要烧整个镜像的话，直接烧录update.img即可，这个镜像大约有1.5G左右

4.单独编译和烧录

注意：在单独编译之前，一定要整编 Android 源码

编译 uboot

输入以下命令使能编译环境：

source build/envsetup.sh
lunch rk3568_r-userdebug

在 Android 源码目录下执行如下命令编译 uboot：

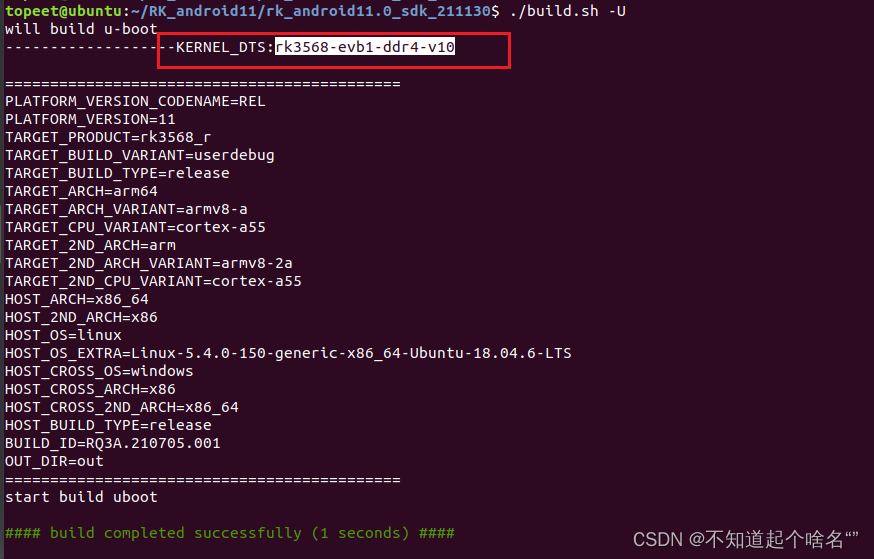

./build.sh -U

编译成功之后：

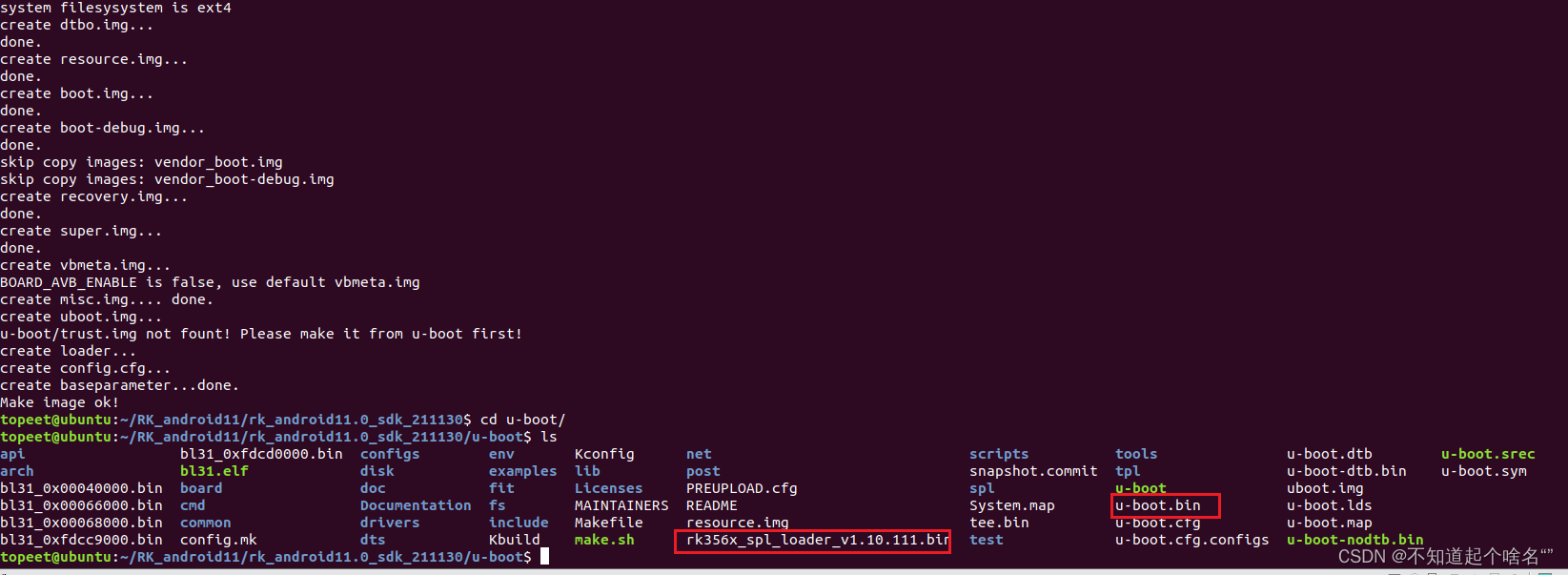

编译完成后在 u-boot 目录会生成 rk356x_spl_loader_v1.10.111.bin 文件、uboot.img 文件、
resource.img 三个镜像文件

单独烧录uboot

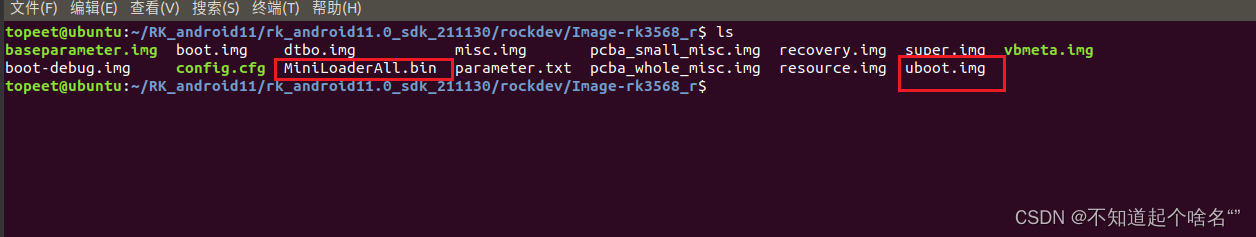

编译成功后会将 rk356x_spl_loader_v1.10.111.bin、uboot.img 拷贝到rockdev/Image-rk3568_r 目录下，rk356x_spl_loader_v1.10.111 会改名为 MiniLoaderAll.bin。
只需要将 MiniLoaderAll.bin 和 uboot.img 烧写到开发板即可更新 uboot

编译 Android 内核

方式1：

在 Android 源码目录下执行如下命令编译 Android 内核。

./build.sh -CKA

编译后会在 rockdev/Image-rk3588_r 目录下生成 boot.img，boot.img 为内核镜像。boot.img
镜像里面包含了设备树镜像。所以烧写 boot.img 即可更新内核镜像

参数-C 表示用 clang 编译器编译，如果不带 C 则使用 gcc 编译，如果需要过 GMS 认证的
google 有要求要用 clang 编译。
因为 kernel 编译完后需要通过 Android 去打包成 boot.img，所以这里需要加上 A 参数，即
编译 kernel 的时需要一起编译 Android 才能打包 boot.img。通过以上介绍可以知道单独编译
kernel 需要同时编译 Android，导致编译很耗时，针对这个问题，我们推荐使用方法二来单独
编译内核。

方式2：
此方法常用于 kernel 的开发和调试，以下的方法既编译 kernel 部分时，同时打包成boot.img，这样加快了我们开发的速度；

在 kernel 目录下创建 makekernel.sh,在调试的过程中直接在 kernel 目录下执行该脚本，makekernel.sh 内容为：

#!/bin/sh
make ARCH=arm64 CC=../prebuilts/clang/host/linux-x86/clang-r383902b/bin/clang \
LD=../prebuilts/clang/host/linux-x86/clang-r383902b/bin/ld.lld rockchip_defconfig \
android-11.config && make ARCH=arm64 \
CC=../prebuilts/clang/host/linux-x86/clang-r383902b/bin/clang \
LD=../prebuilts/clang/host/linux-x86/clang-r383902b/bin/ld.lld \
BOOT_IMG=../rockdev/Image-rk3568_r/boot.img rk3568-evb1-ddr4-v10.img

BOOT_IMG 是指整编 Android 源码之后在 rockdev 目录下生成的 boot.img，所以在单独编 译 Android
内核之前，一定要整编 Android 源码。整编 Android 源码生成的 rockdev 目录下的 boot.img 镜像里面不仅仅只有kernel 和 resource，还有其他文件。当我们修改了内核源码并单 独编译 Android 内核时，kernel 和
resource 发生了改变，这时候需要指定一个 boot.img，然后 将新编译的 kernel 和 resource
覆盖进去。打包完成之后，在 kernel 目录下会有新 boot.img 镜像 生成，就可以把这个 boot.img
镜像单独烧写到开发板中进行调试了 如果不指定 BOOT_IMG，会在下载镜像之后，系统跑进 recovery 模式，而不是进入正常的启动流程 rk3568-evb1-ddr4-v10.img 的意思是指定所使用的设备树 DTS；

单独烧录内核

打包完后，在 kernel 目录有 boot.img 镜像生成，就可以把这个 boot.img 镜像单独烧入到
机器中进行调试了

单独编译Android文件系统

单独烧录Android文件系统

烧录工具的使用

• 起始时间：
  2023/8/16
• 更新时间：
  2023.8.16
• 状态：
  未完成
