ATK BLE 01低功耗蓝牙配对调试经验

已于 2022-01-25 23:46:11 修改
阅读量6.6k 收藏 56
点赞数 11
分类专栏： 硬件 文章标签： BLE
于 2022-01-25 21:17:05 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_24118527/article/details/122692143
版权
本文详细介绍了如何配置正点原子的低功耗蓝牙模块（BLE01或BLE02），包括确定主从模块、配置MAC地址及配对过程。通过实际操作步骤，帮助读者掌握BLE模块的使用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

首先配置主机

配置从机

配对

最终效果

BLE调试心得

首先看好哪个是主机，哪个是从机，正点原子的低功耗蓝牙模块（BLE01或BLE02）是主从一体的，任何一个模块都可以配置为主模块或从模块。

我们将两个模块都通过USB转TTL与电脑相连。

主机MASTER的指示灯闪烁快，从机SLAVE的指示灯闪烁慢。

首先配置主机

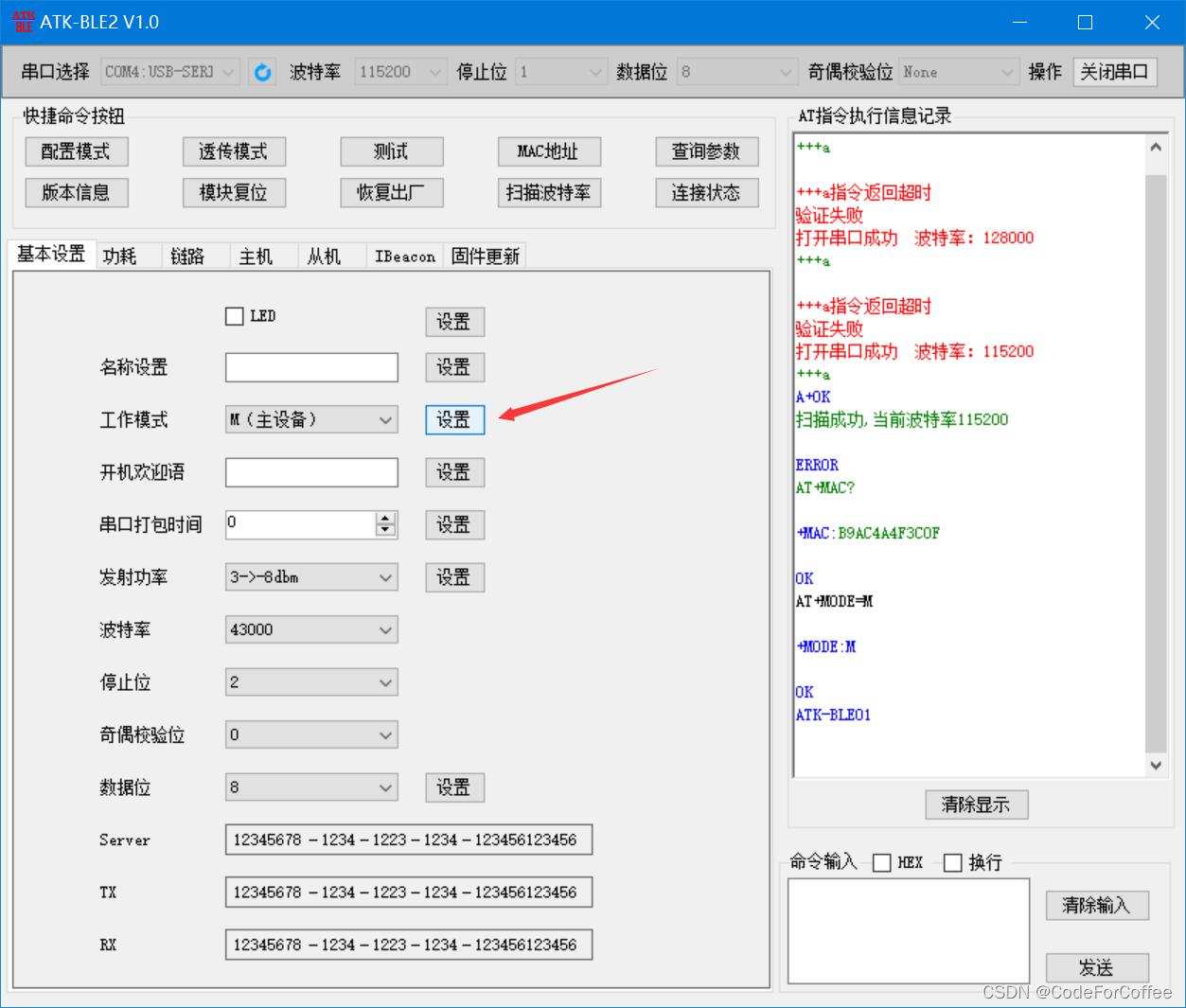

我们先查看一下查看主机的MAC地址

打开正点原子提供的BLE串口调试助手后，首先点击扫描波特率

然后点击MAC地址

可以看到，主机的MAC地址为

B9AC4A4F3C0F

如果这个时候主机还不是主机模式，那就点击主机模式

配置从机

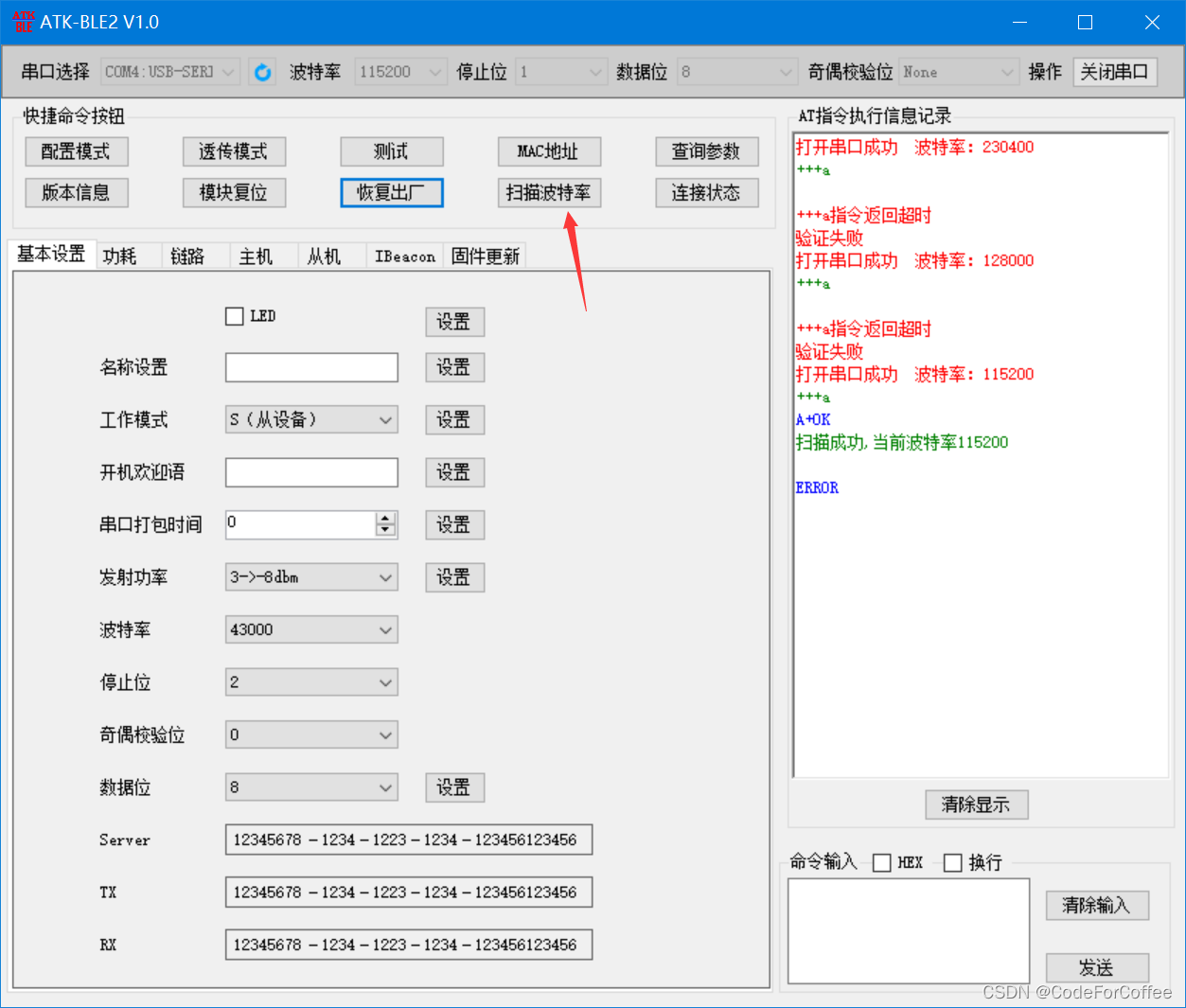

接下来配置从机，再次打开正点原子提供的BLE串口调试助手，打开对应的串口，首先我们仍然是扫描波特率

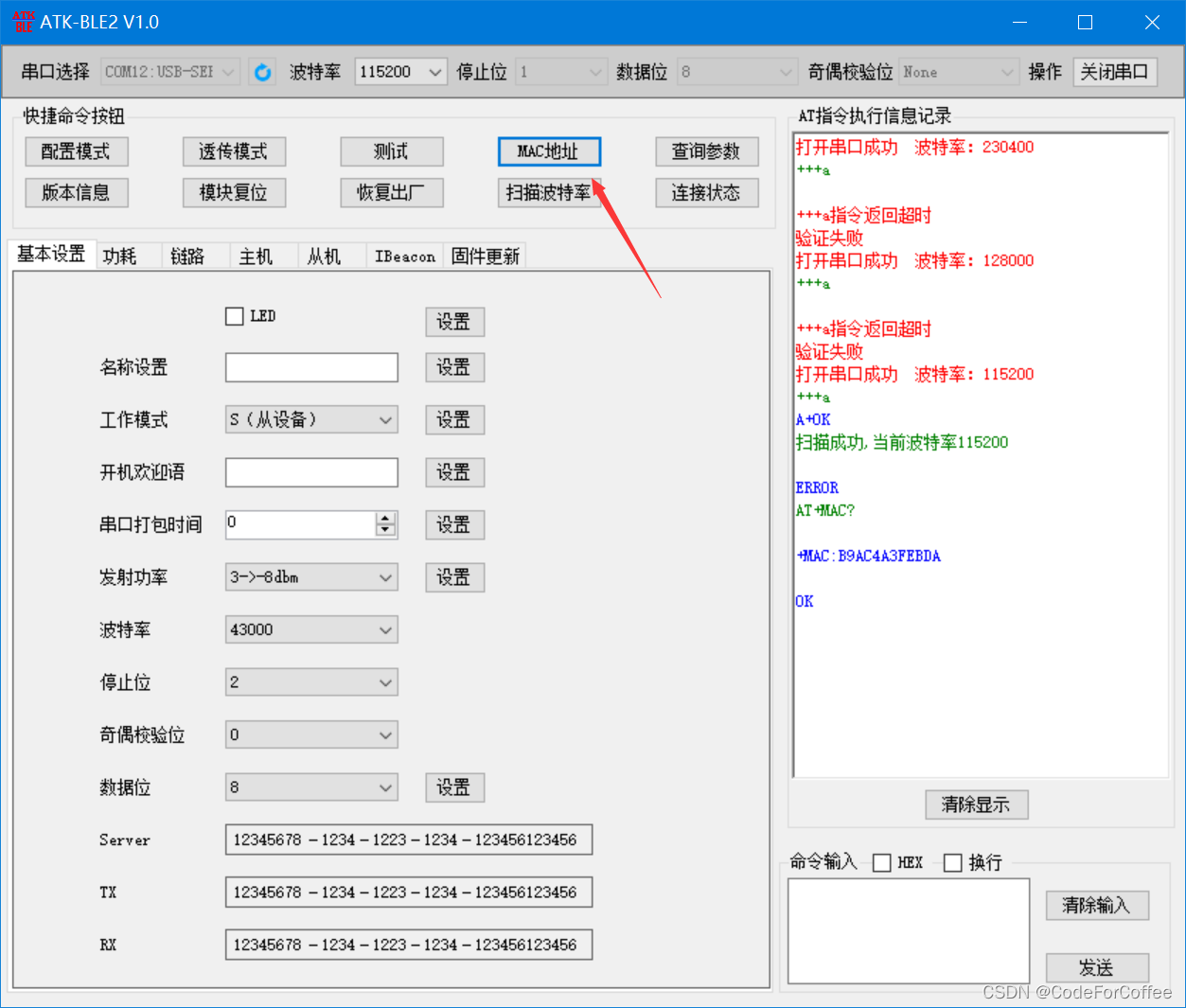

查看从机的MAC地址

可以看到，MAC地址为

B9AC4A3FEBDA

设置为从模块

配对

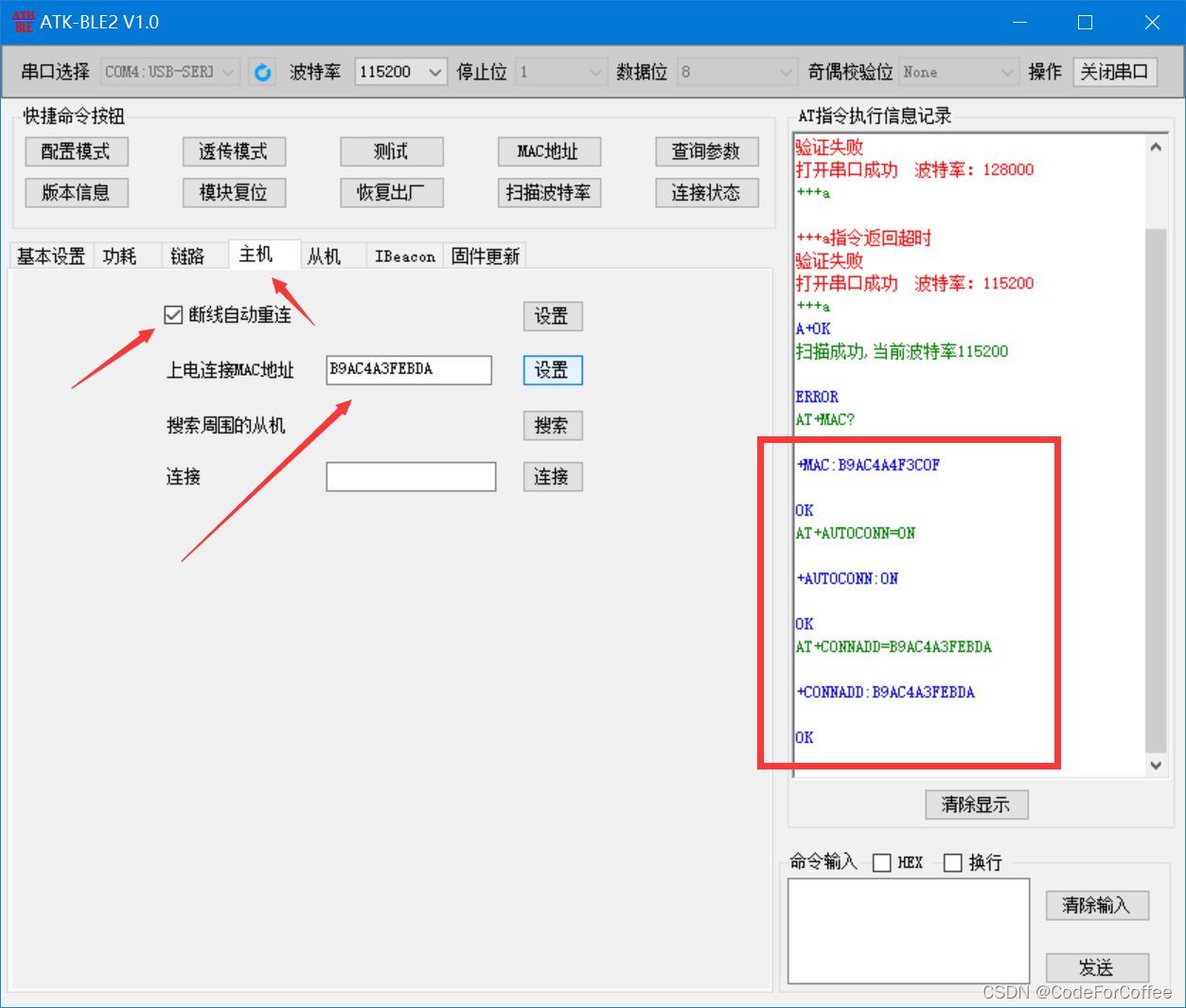

再次打开主机，这里设置一下

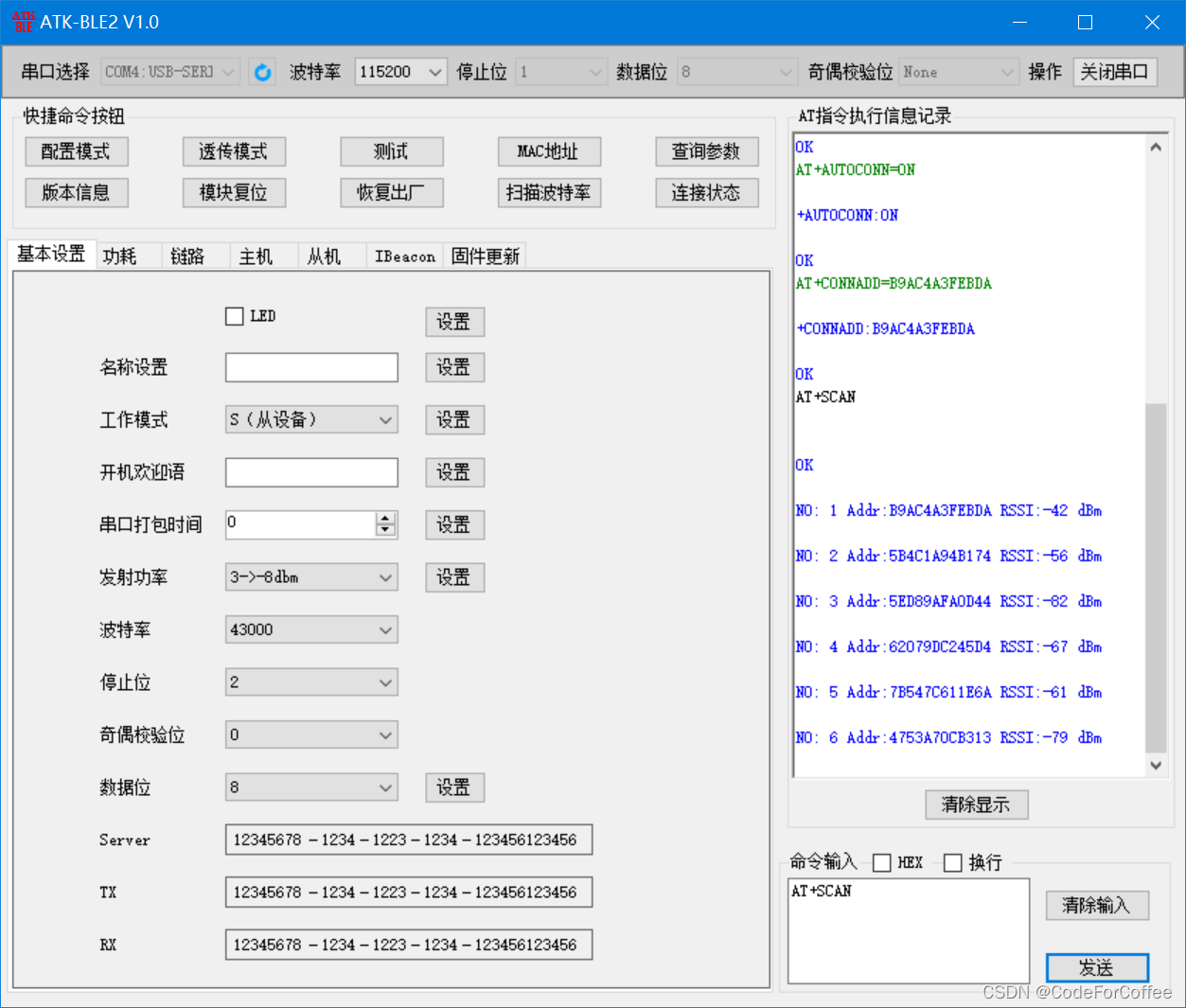

主机输入AT+SCAN并选择，记得命令以回车结尾

找到从机的MAC地址，并输入对应的设备号，回车即可

最后，两个模块都重新插拔即可

再次上电时，两个模块自动连接(重新上电意味着BLE模块从配置模式退出，上电RESET进入透传模式)

最终效果

此时两个BLE模块的黄色指示灯都是常亮的，没有闪烁，说明此时模块已连接

BLE调试心得

  • 调试前首先保证桌面整洁，各类元器件归位。不比我们大家都熟悉的HC05，06这些现有的模块，我们去调试一个新的BLE模块，一定要做好打持久战的准备。桌面乱糟糟地只会影响工作效率！
  • BLE和HC05模块有很大的区别，首先HC05可以直接与电脑自带的蓝牙模块相连，但是BLE模块不行，BLE只能与另一个BLE模块相连，那个模块再通过USB转TTL连接到电脑。手机方面，HC05和BLE模块都是可以直接与手机相连的。
  • 正常工作时，BLE模块的WKUP和STD两个引脚是输出高电平的，我使用的MiniF103 STM32开发板，主控芯片STM32F103RCT6，将他的VCC GND RX TX与BLE模块的对应4条线相连，也可以完成正常的串口操作，配对成功后在下位机代码处理方面，BLE与HC05、USB转串口直连没有区别。
  • 调试BLE模块，我最大的感受就是说明书上的未必对，我也遇到了很多的问题，一定要自己多试，自己多想，多看说明书但不迷信说明书，多问正点原子的技术客服，然后一定要冷静下来综合思考！正点原子的技术客服只能告诉你思路，不能告诉你解决方案，以上的总结全部是我自己归纳的，一条BLE模块说明书上没有的配对包括使用的方法。
