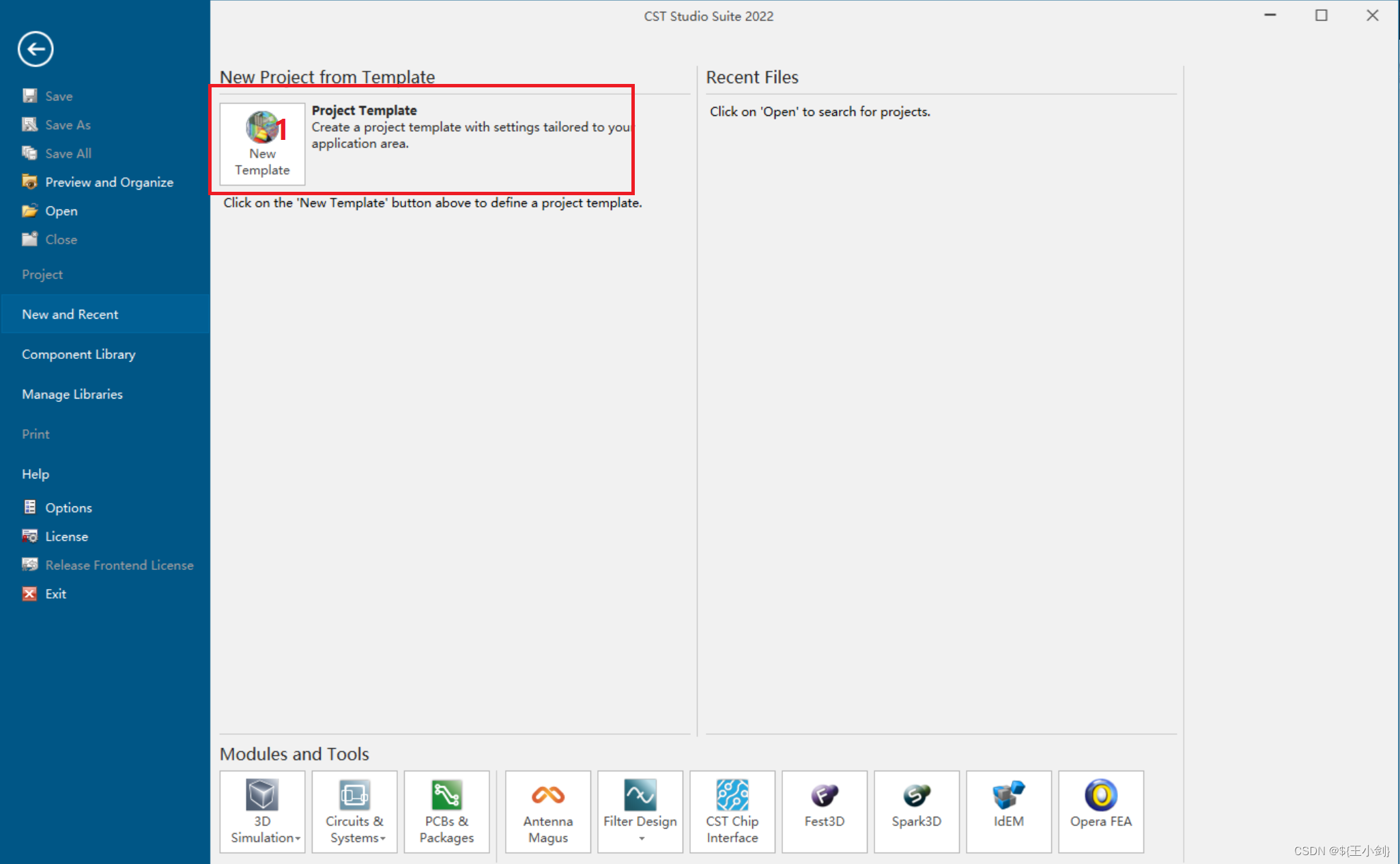

第一步：新建模版

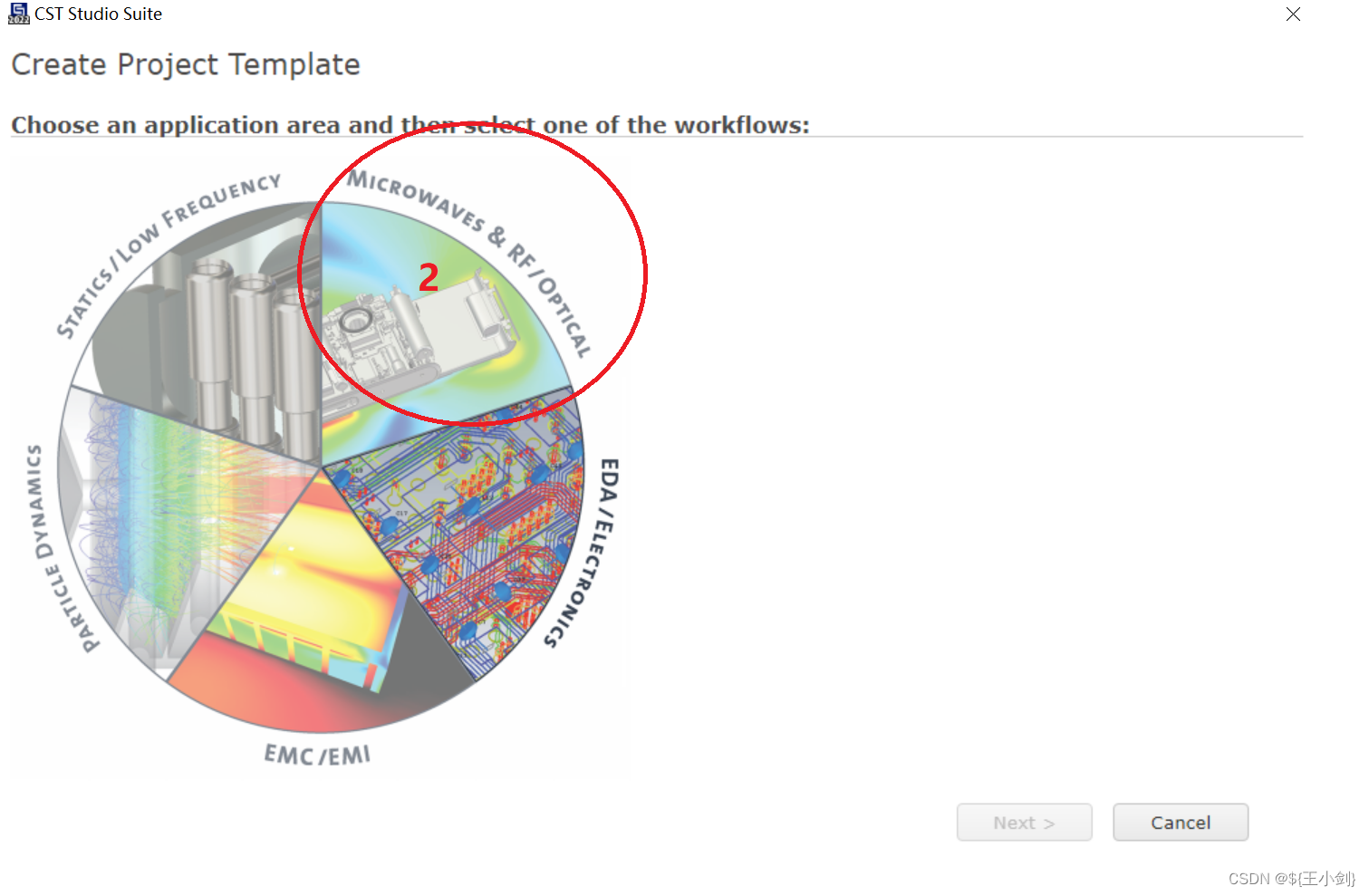

第二步：选择微波与射频/光学应用
第三步：选择雷达应用
第四步：选择单站雷达静态RCS
第五步：选择小目标工作流。（这里的小目标要求小于10倍波长，否则需要选大目标工作流）

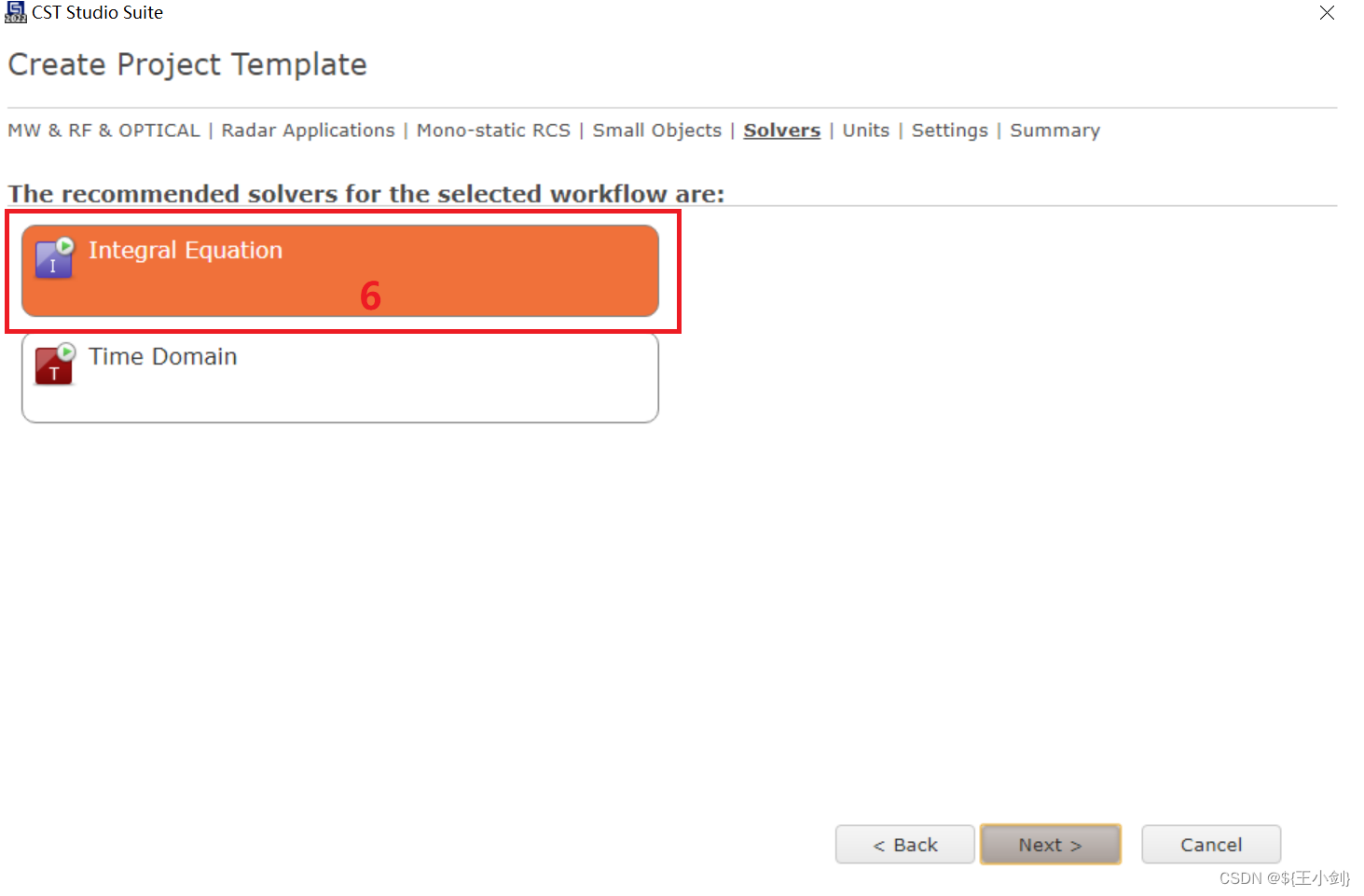

第六步：选择积分方程求解器（该求解器一般用于远场RCS计算）

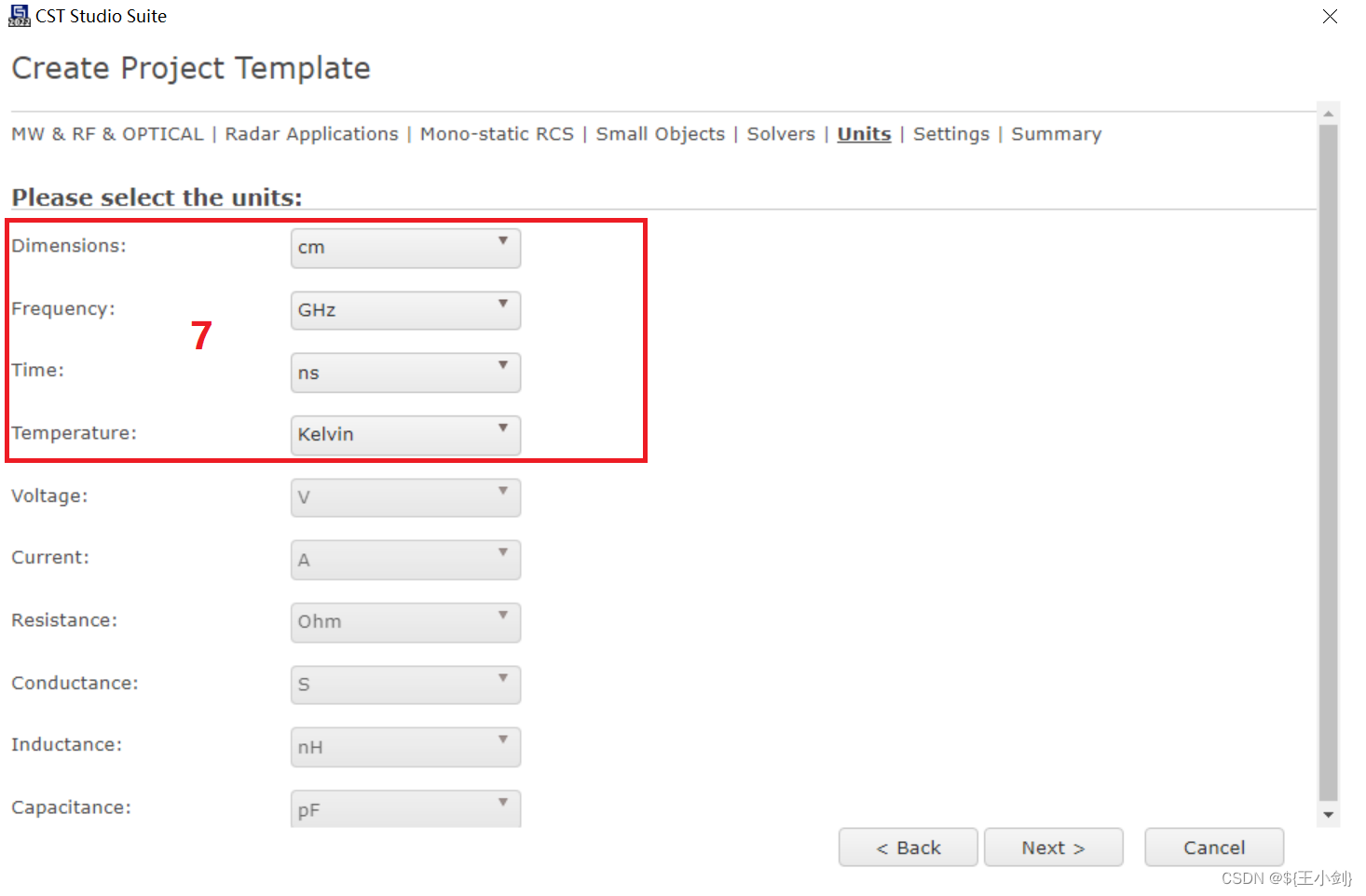

第七步：设置尺寸、频率、温度、时间单位

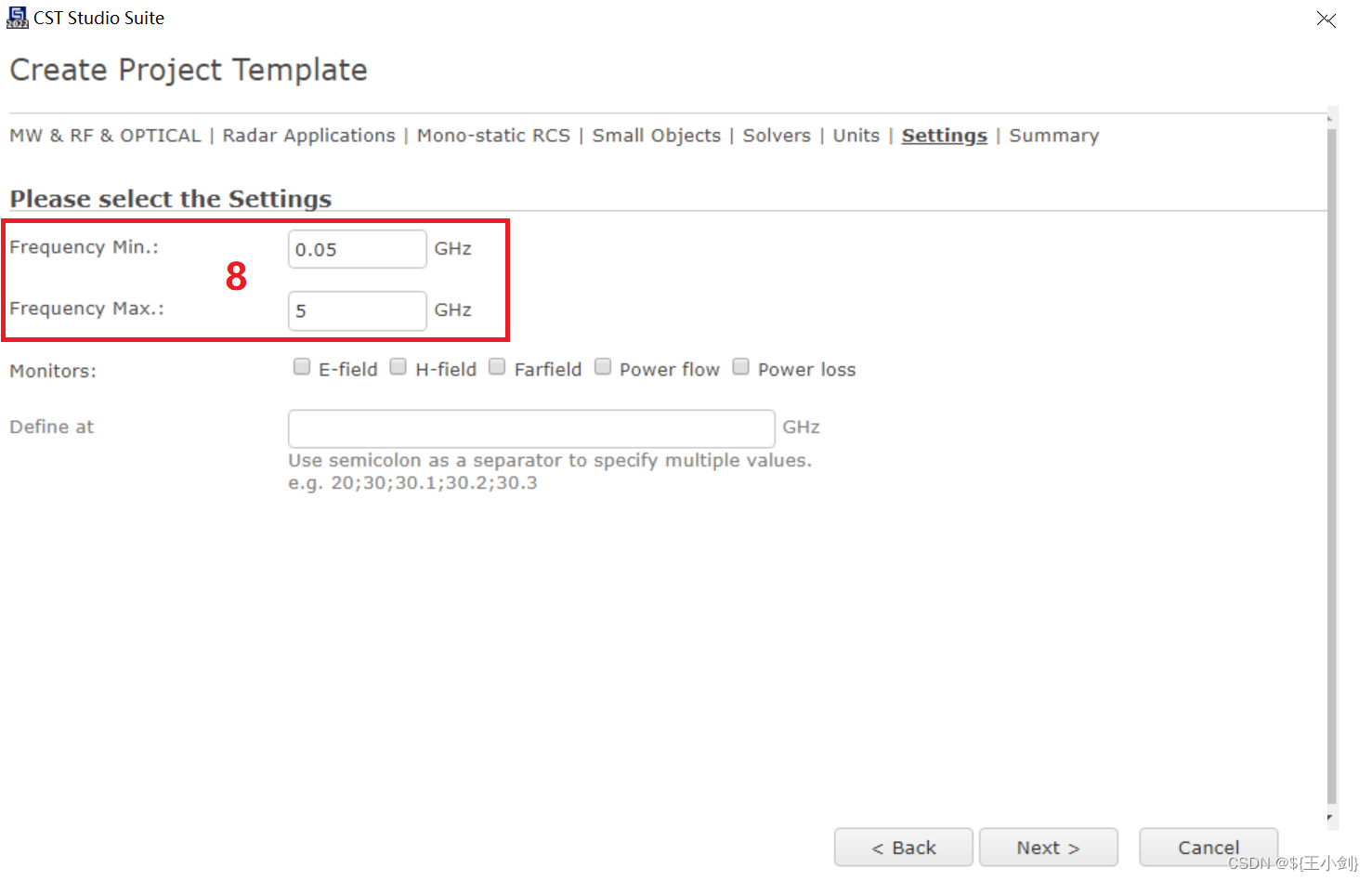

第八步：设置频率范围（由于受求解限制，建议最低频率为0.05GHz）

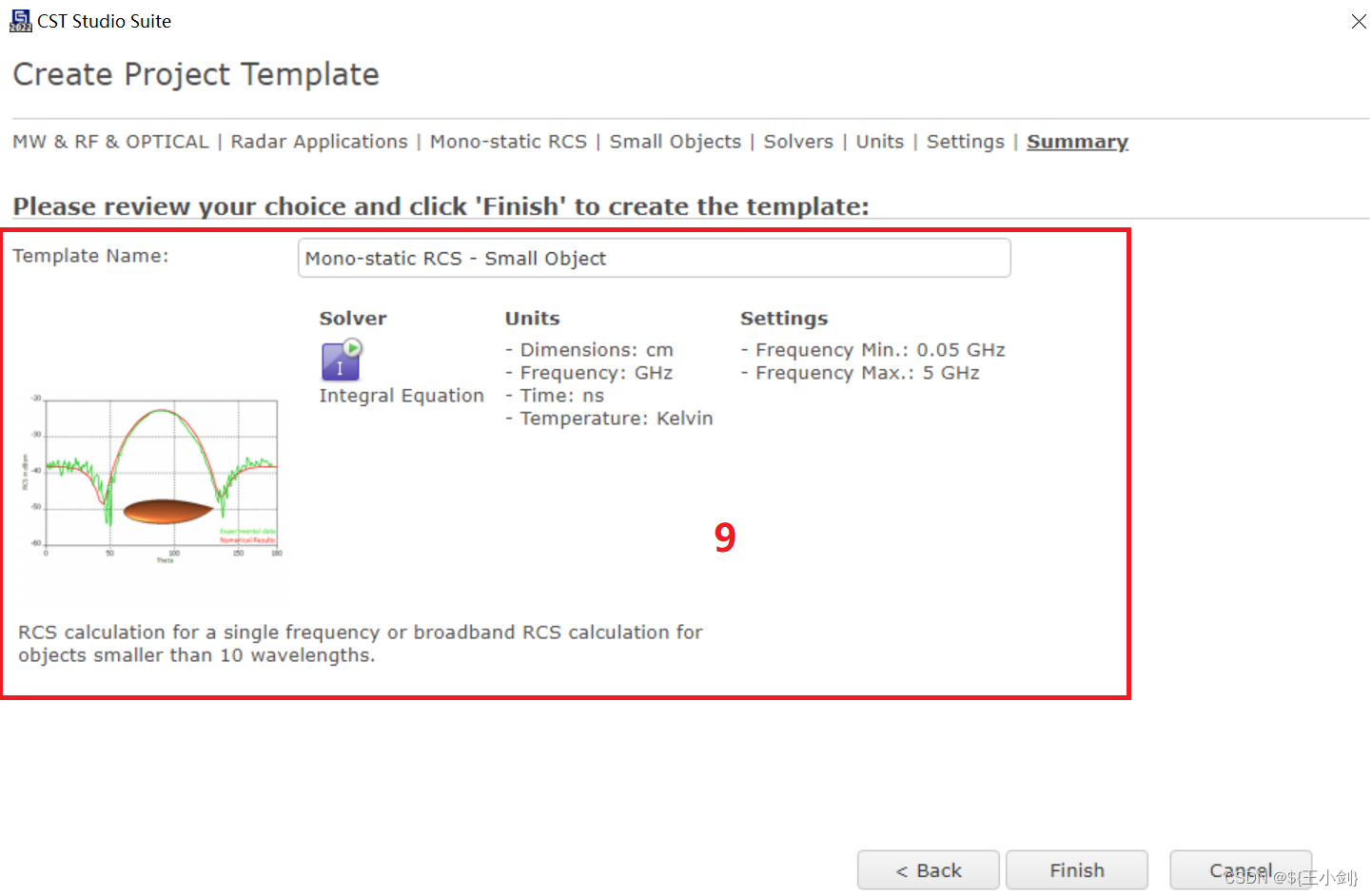

第九步： 检查参数

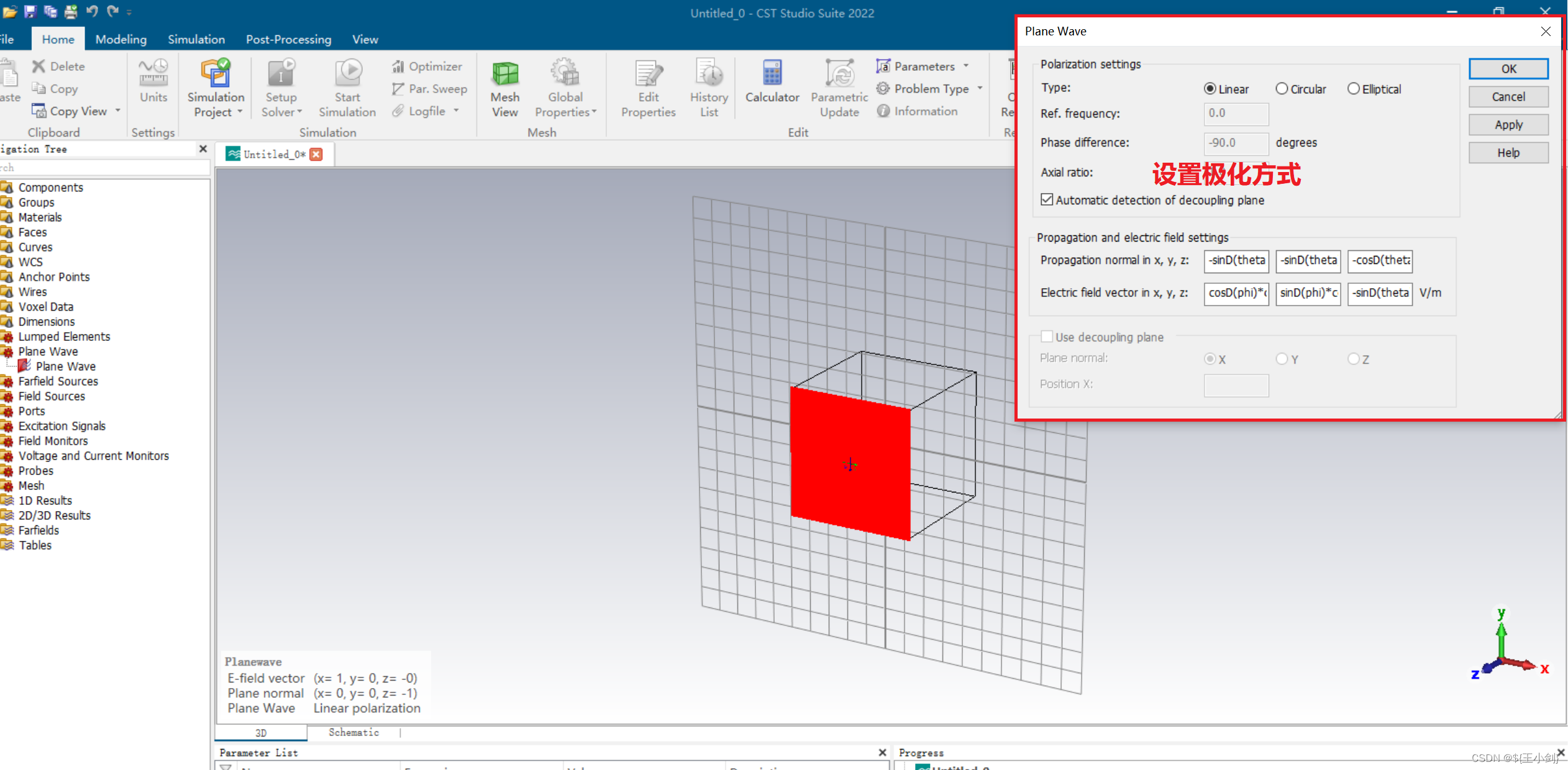

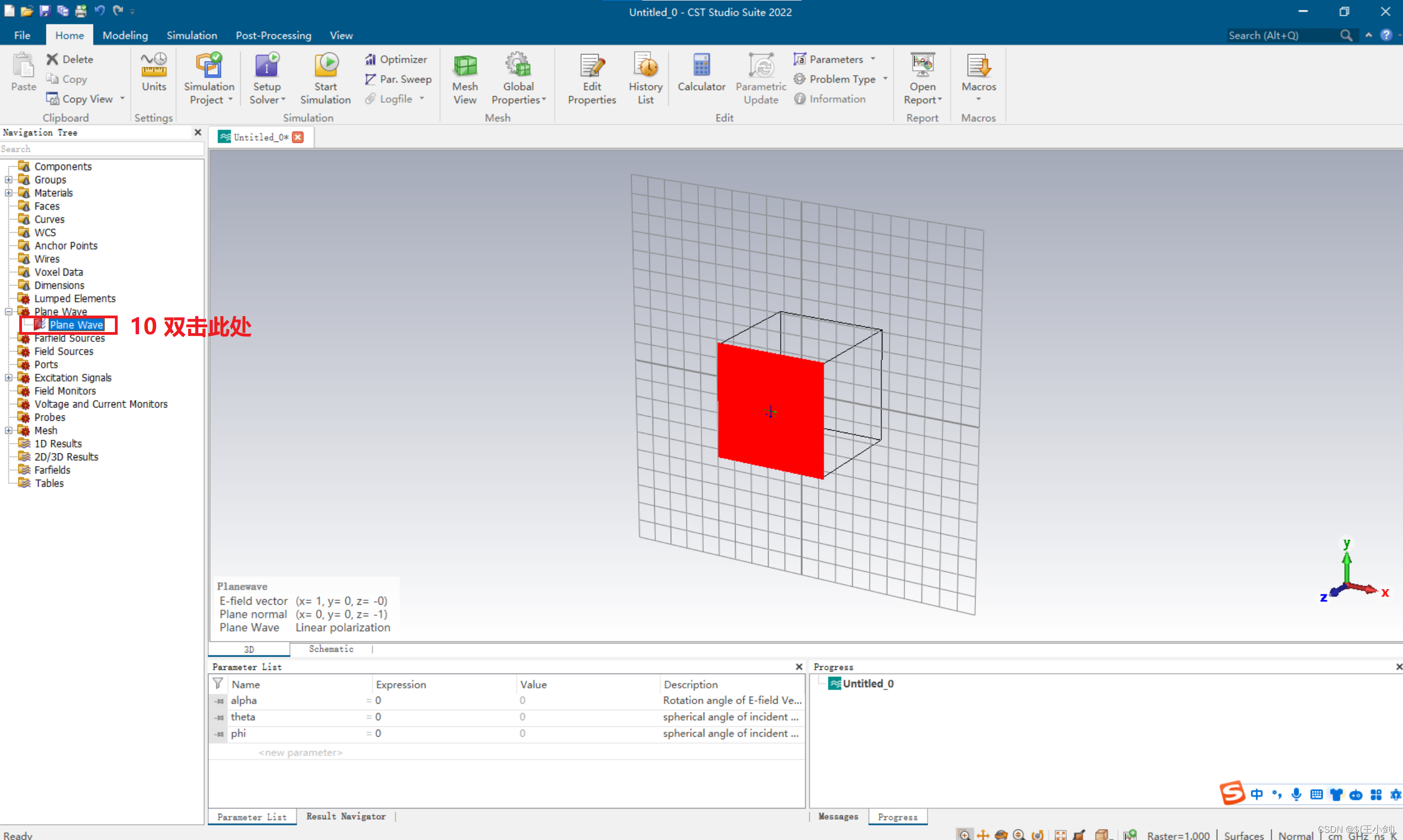

第十步：设置平面波参数

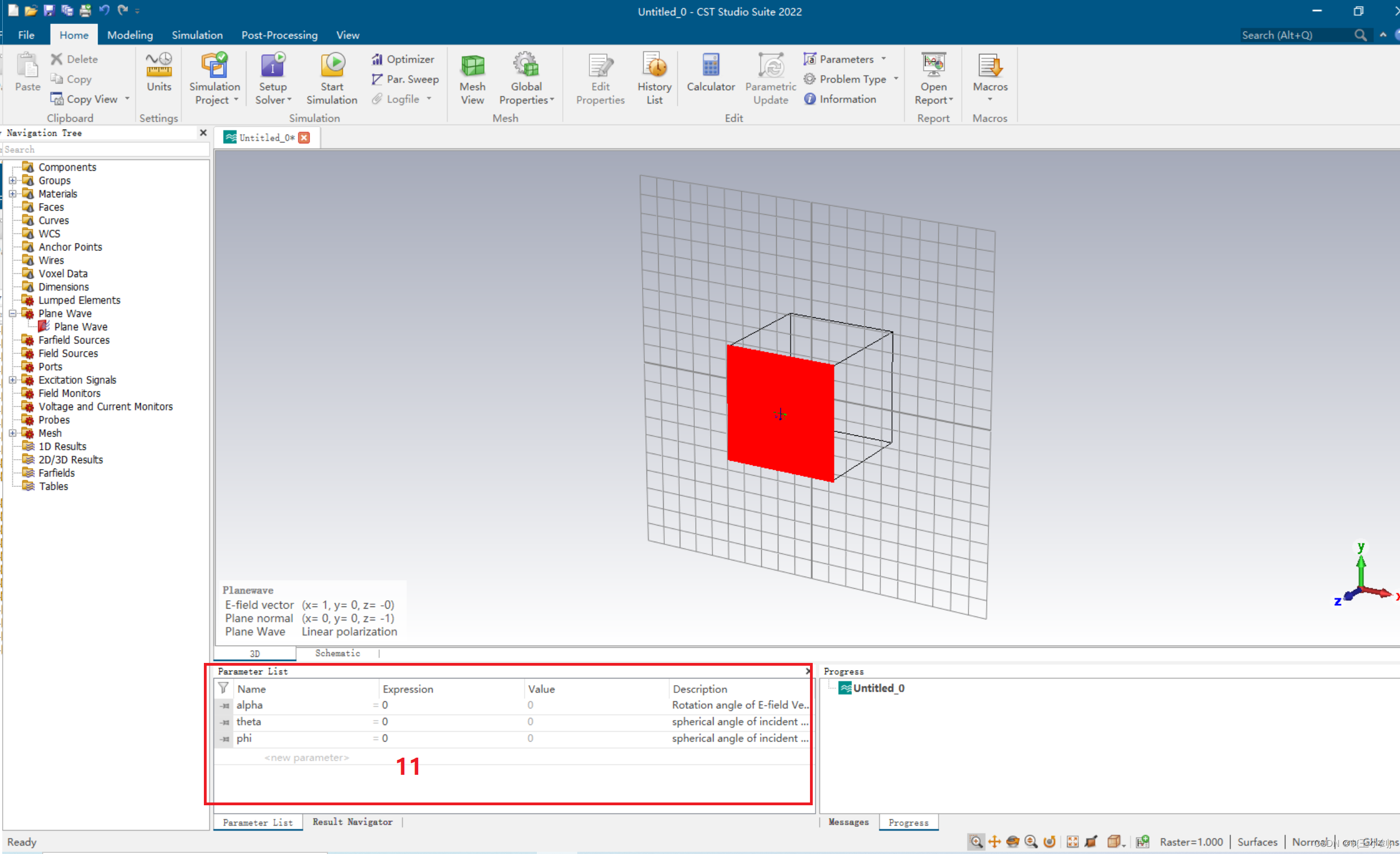

第十一步：参数列表中设置平面波入射方向
其中alpha为电场极化方向，可以不用管。theta和phi决定入射方向，其中theta=0，phi=0时为z轴负方向。（红色的那个面就是入射方向）

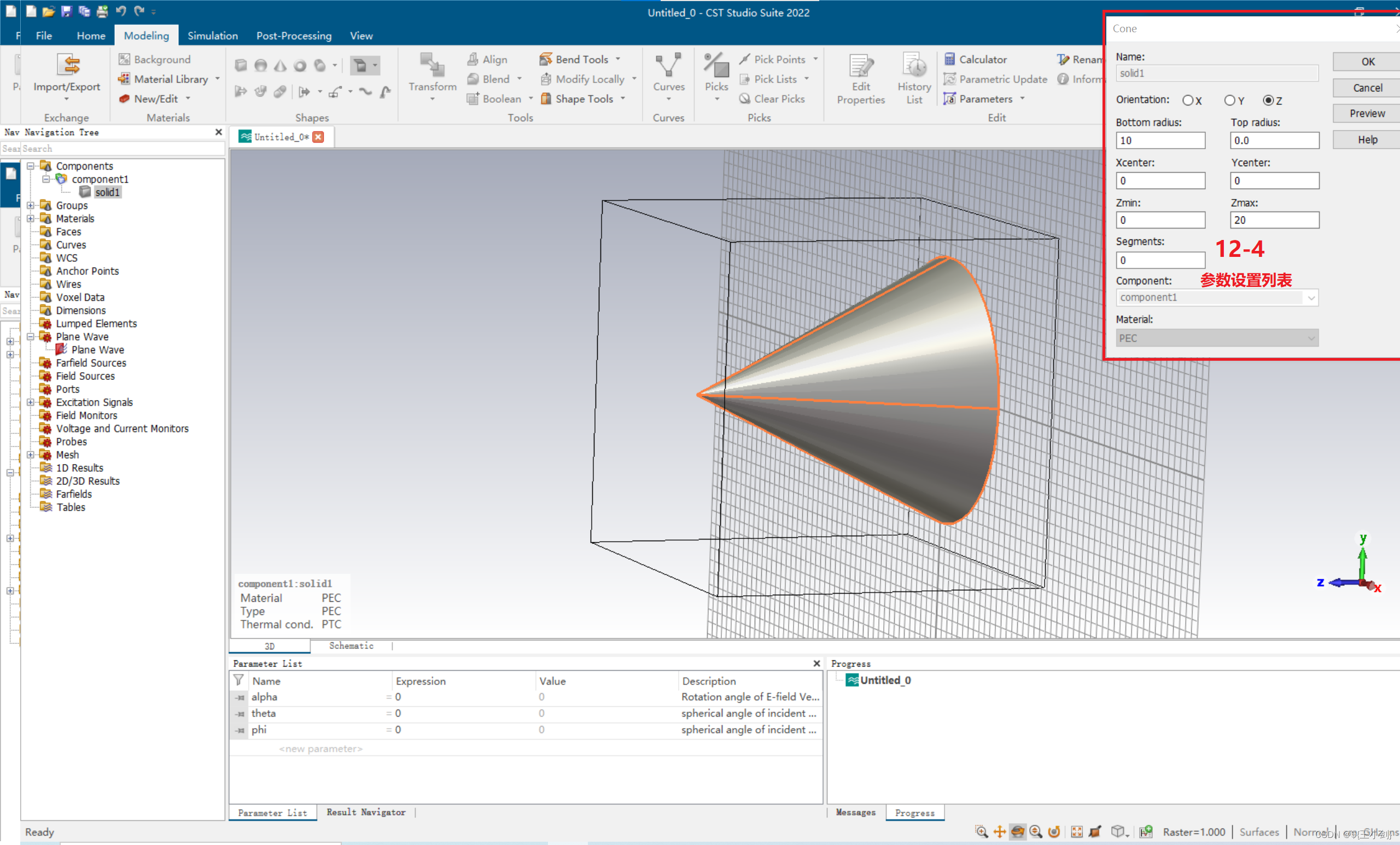

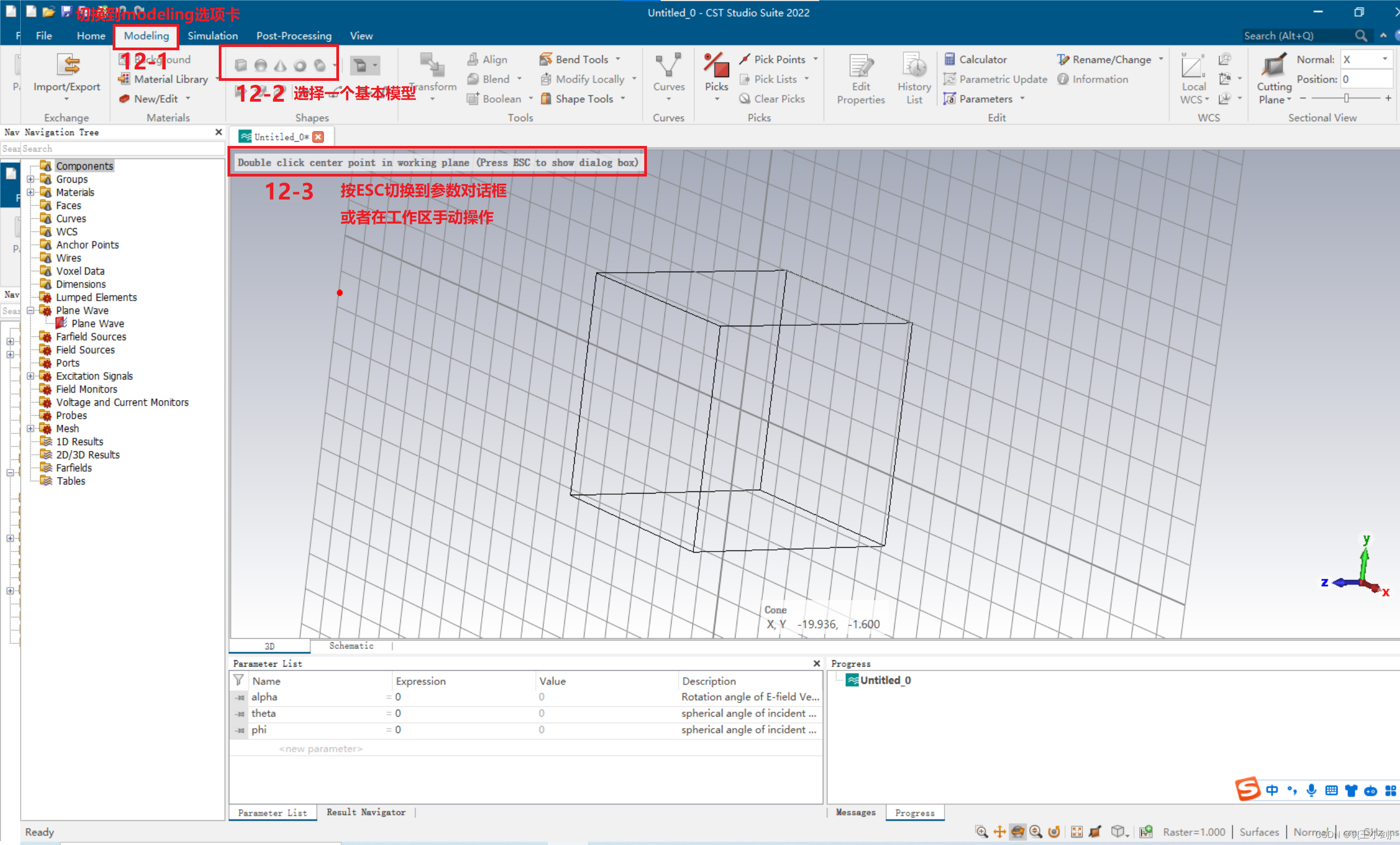

第十二步：设计模型（建模是个操作比较多的过程，我们这里直接引入现有的基本模型）
参数设置如图，材料为PEC即理想导电材料。

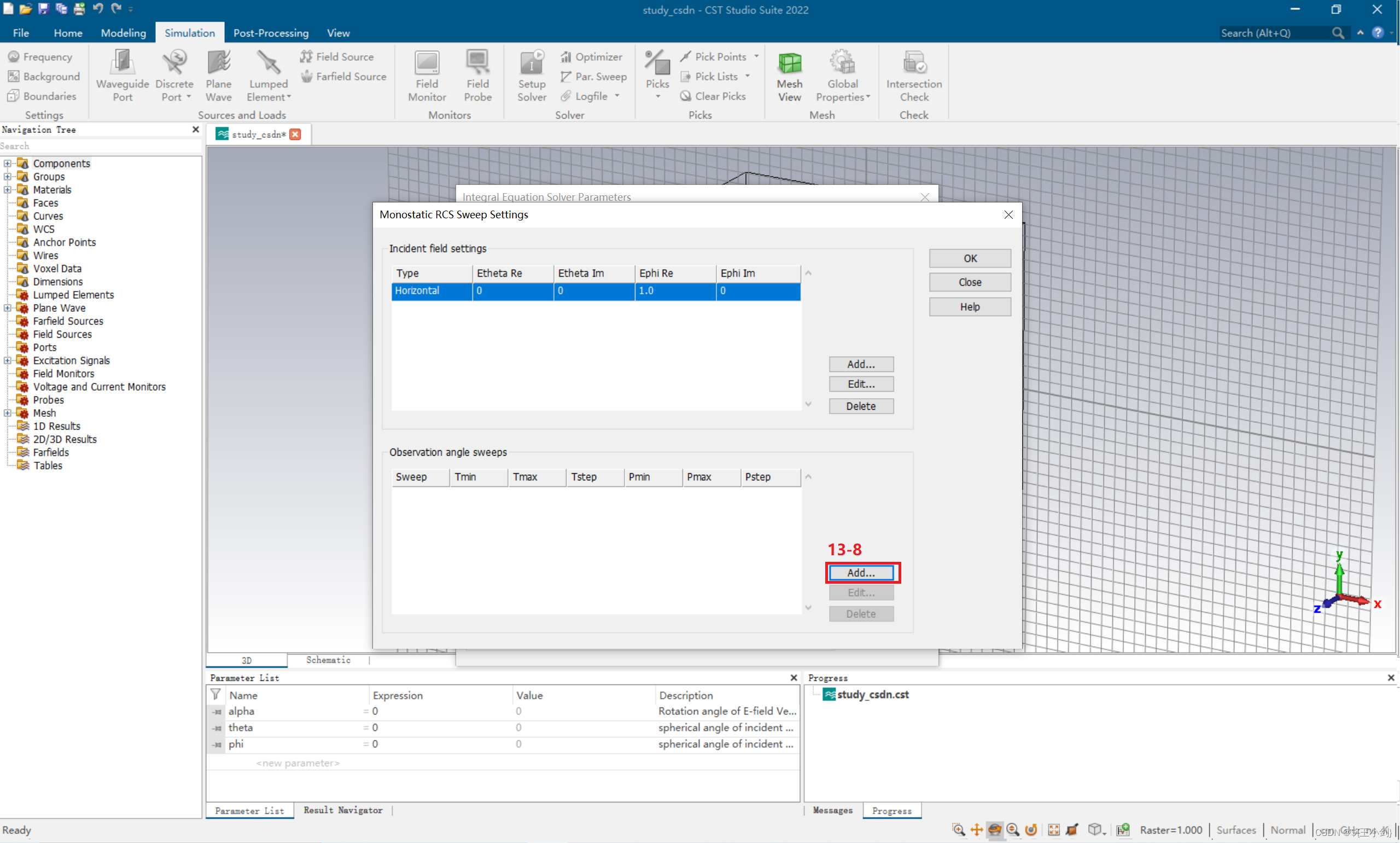

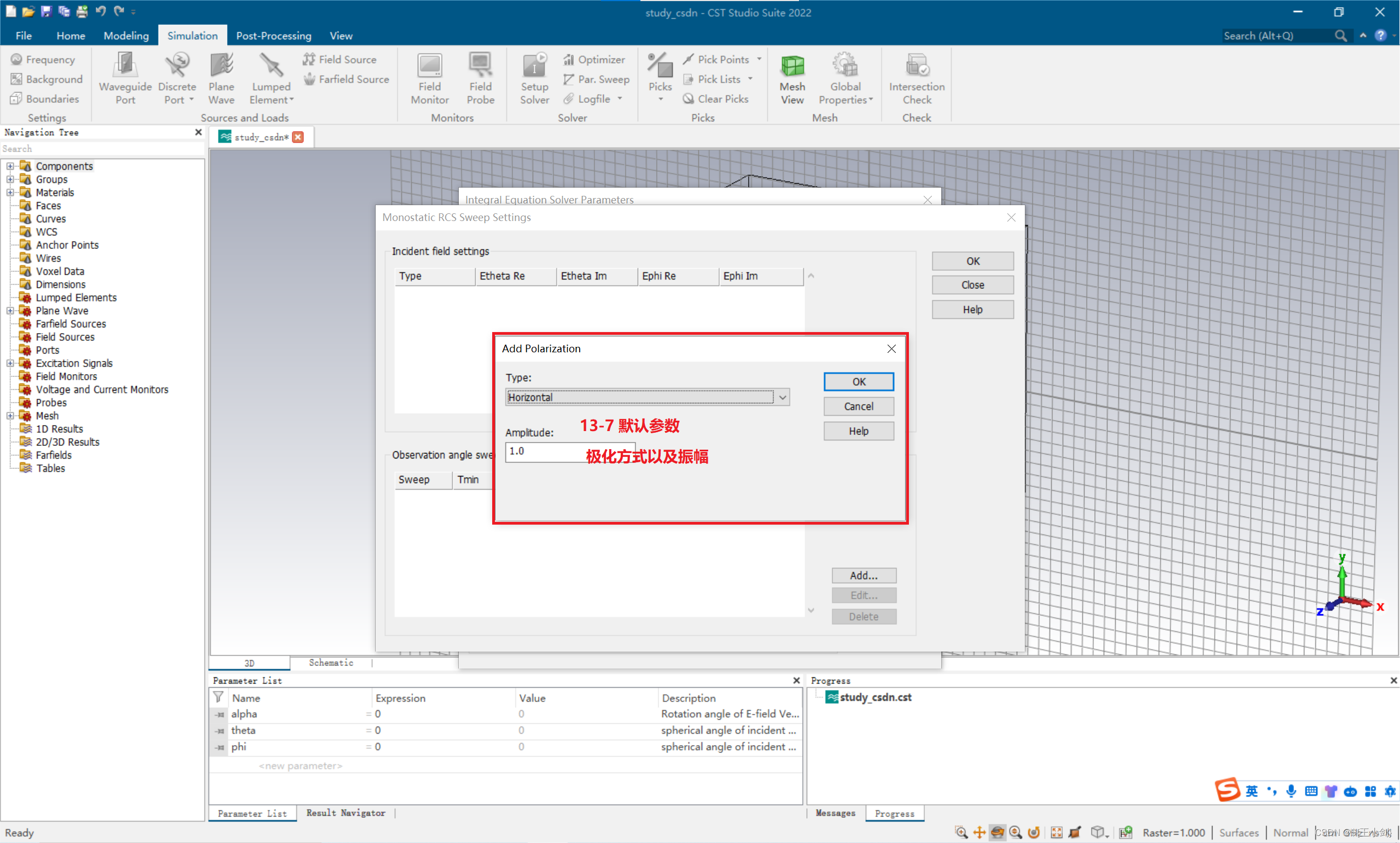

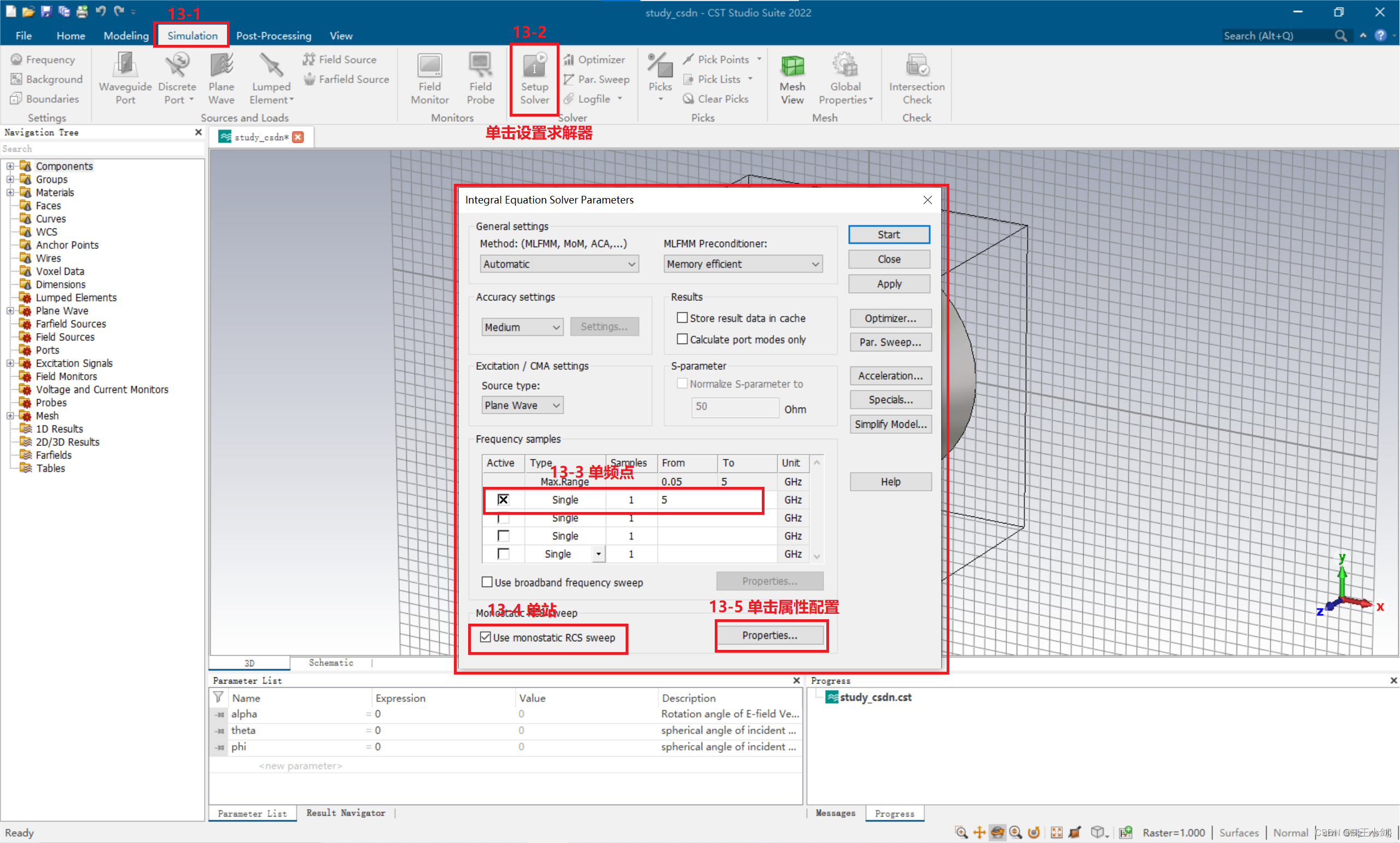

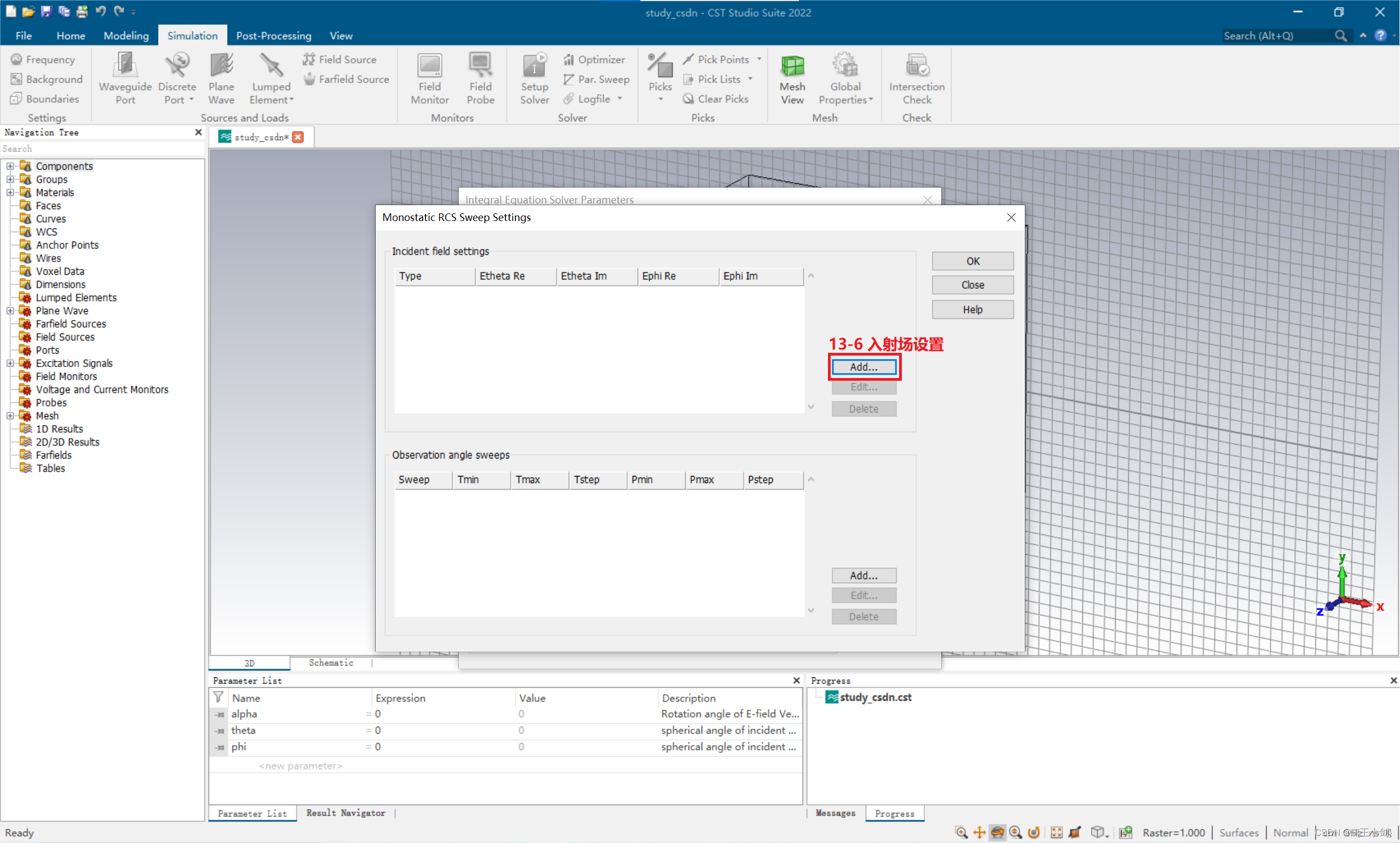

第十三步：求解器设置

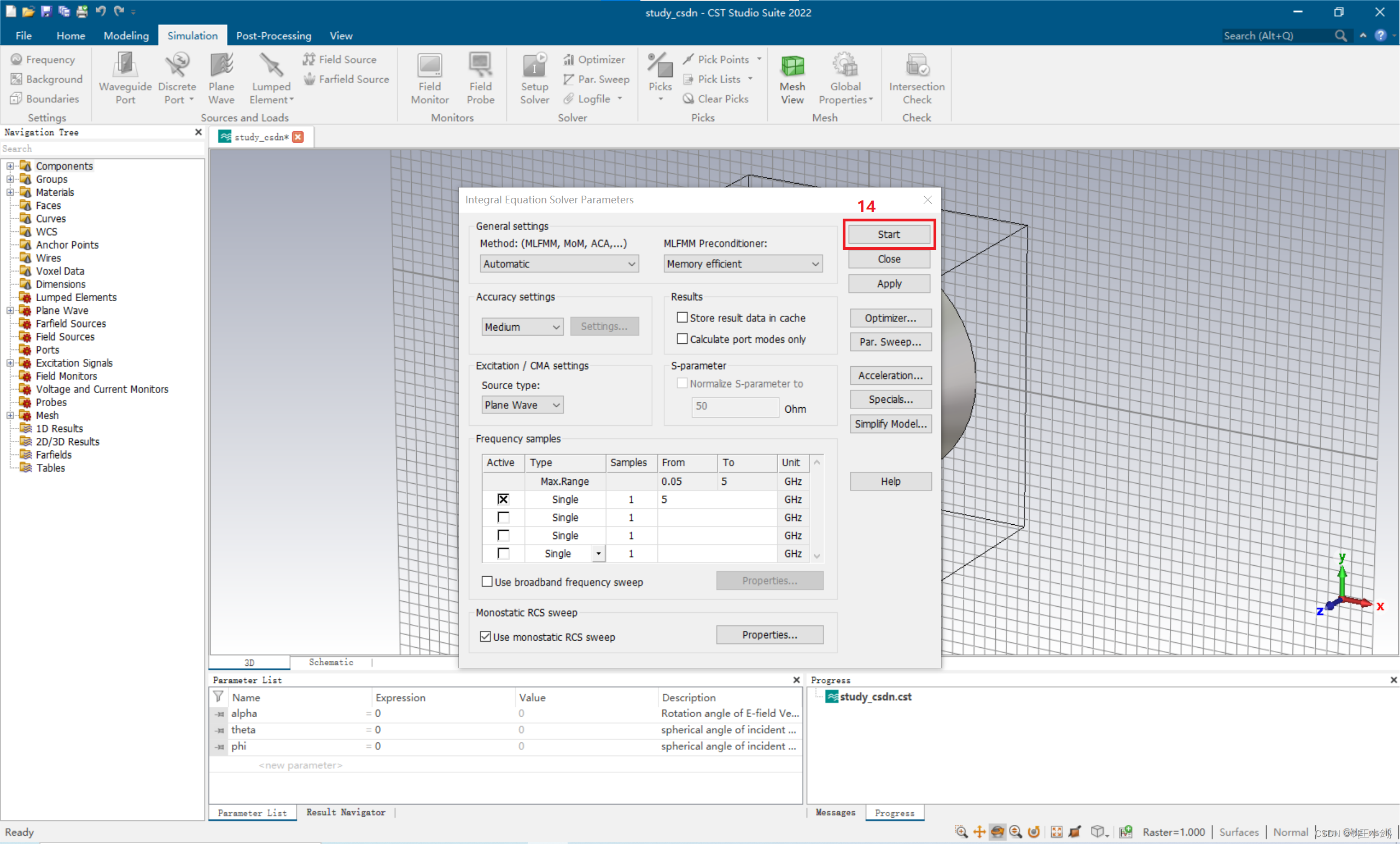

第十四步：开始仿真
前面的步骤ok后，回到开始的界面

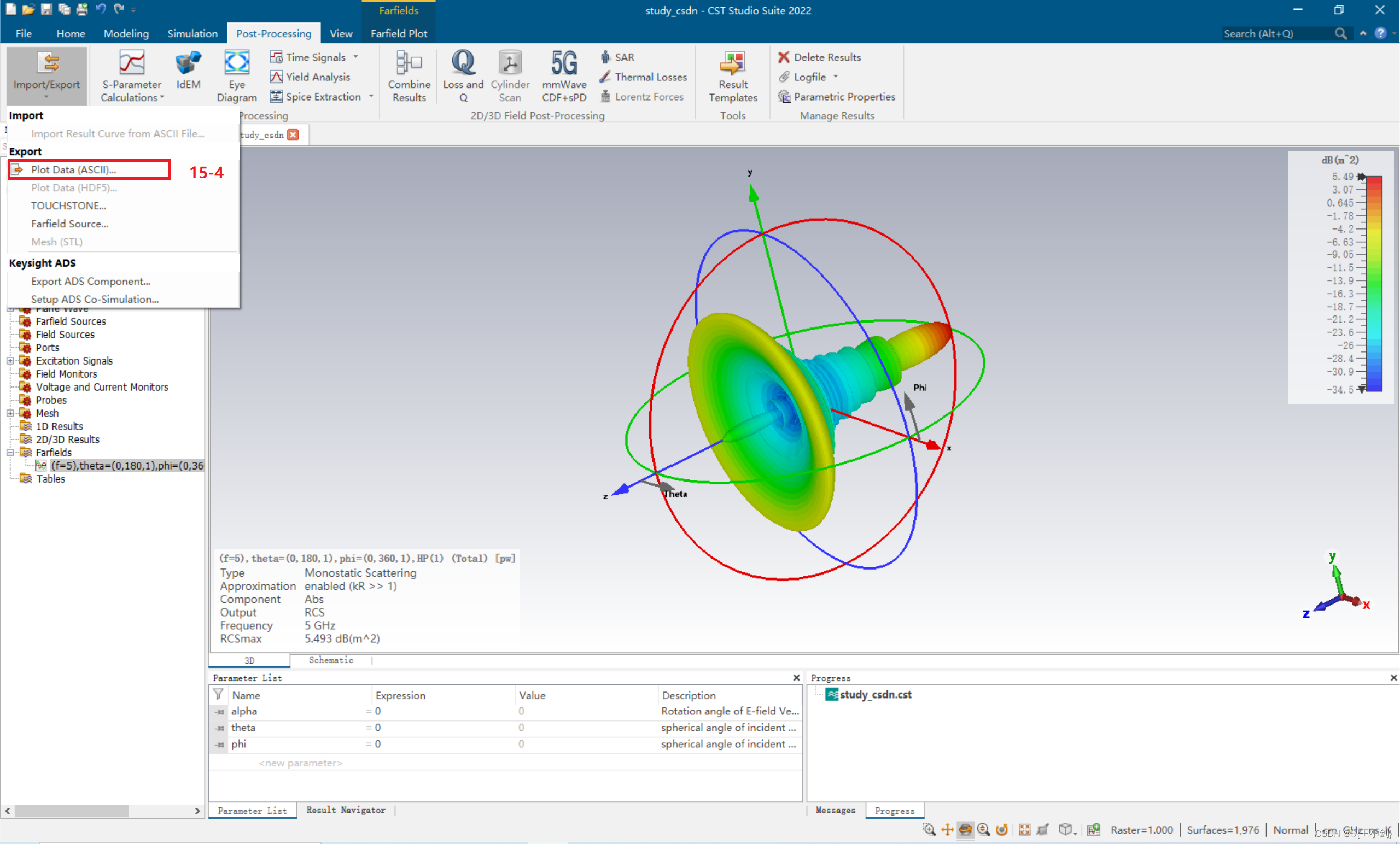

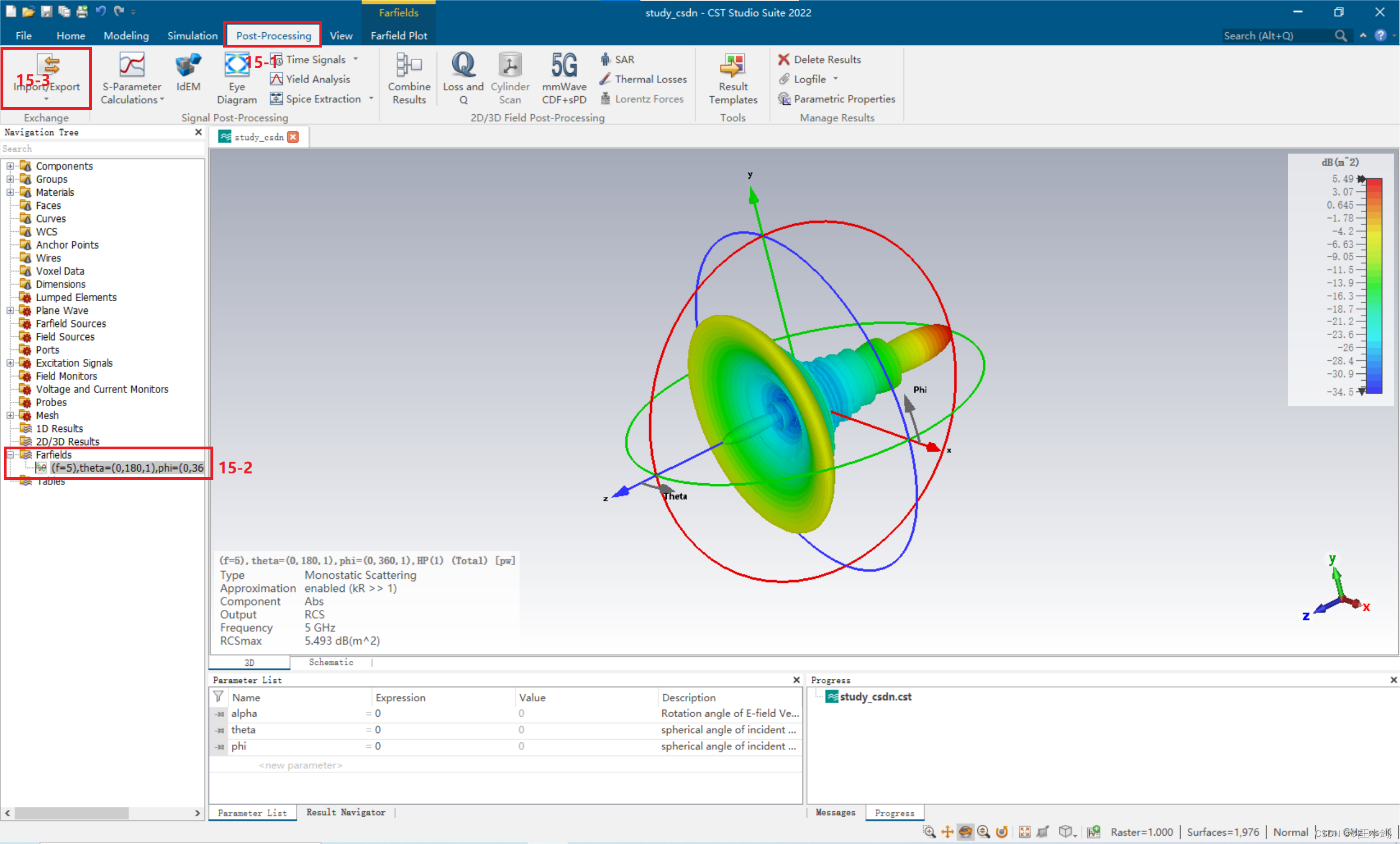

第15步：导出仿真数据
参考资料：
张晓《CST仿真设计理论与实践》2023.4
