引言

之前工作中会有实时构建RCS查找表模型，从而反向构建目标回波特性，在此也对其模型构建机理进行总结。

除了雷达到目标的距离外，雷达截面（RCS）是RRE（雷达距离方程）中唯一与目标相关的参数，因此不在雷达设计者的完全控制（有限控制） 范围内（在另外方面进行考虑，因为确实可以调整某些雷达参数（例如频率和极化）来增强目标RCS，从而提高可检测性。然而，雷达的影响非常有限；一旦选择了这些参数，目标RCS就已经确定）。因此，在我们的仿真环境中准确表示RCS行为是获得真实结果的关键。在后面首先概述了RCS的基本概念，包括正式定义。然后介绍了几种建模方法，从“蛮力”方法开始，从点散射体和/或散射形状的简单求和，到被称为计算电磁学（CEM）的数学复杂方法。通过统计建模详细讨论了著名的Swerling模型所体现的RCS波动。最后，介绍了查找表模型，作为将测量数据整合到仿真环境中的有效方法。

RCS概念

一旦雷达发射的电磁能量到达目标的物体，它就会反弹并向各个方向散射。我们关注的是具体散射回雷达接收器方向的能量；这是通过我们称之为目标RCS来量化的。IEEE将RCS定义为“雷达目标反射强度的度量；通常用符号σ表示，以平方米为单位进行测量。RCS定义为在指定方向上散射的每单位立体角功率与从指定方向入射到散射体上的平面波每单位面积功率之比的4π倍。更确切地说，当散射体到散射功率测量点的距离接近无穷大时，这是该比值的极限。”该定义可以用以下方程形式表示：
$\lim_{R \to +\infty}{4 \pi R^2 \frac{PD_r}{PD_i}}\tag{1}$

从简说明RCS信息，可以有如下的两个要点：

1）目标的RCS与目标和雷达之间的距离无关；
2）RCS是一个有面积的单位。

从第二点来看，RCS被认为是一个“效能区域”

一般来说，这是一个由许多因素组成的复杂函数，有些与雷达有关，有些与目标本身有关。雷达相关因素包括发射信号的频率和极化，以及雷达相对于目标的视角。双基地雷达配置（雷达接收器位于与发射器不同的位置）也会导致与单基地雷达不同的观测RCS。在目标侧，其形状、材料、尺寸（相对于雷达波长）和相对于雷达观察方向的方向等特征都会影响雷达看到的RCS。因此，尽管RCS值在某些条件下可能相对恒定，但是其归一化振幅将在某个平均值附近波动。RCS波动是由于电磁散射的物理性质引起的。严格的数学处理超出了讨论的范围，但入射波和目标之间的相互作用可以定性描述。由于边界条件，在目标表面上感应出电流。

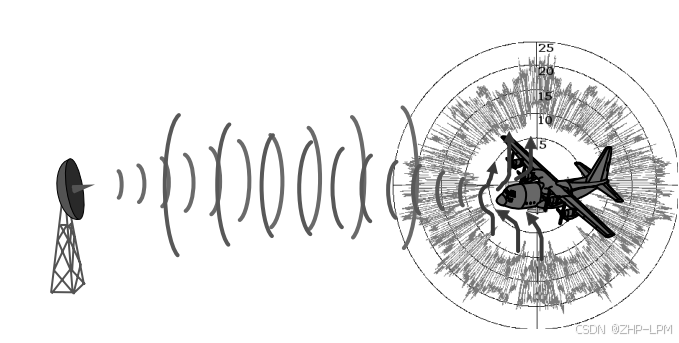

这些表面电流在物体内部传播并重新辐射回大气层，这与天线不同。这些复杂电流的强度和相位可以通过表面积分来计算。对于给定的散射方向，可以积分求和物体表面电流的振幅相位，当电流同相时，会出现较大的回波幅度。随着目标方向和雷达视角随时间变化，电流振幅和相位会发生变化，形成看似随机的峰值和零点的散射模式，出现“相长”和“相消”干涉。下从概念上说明了单基地雷达配置的这一概念。在本次讨论中，我们只考虑单基地雷达。

在这里插入图片描述

RCS是面积的单位 例如，平方米（sqm）或SI系统中的 $m^2$ 。由于RCS的波动引起的值范围很大，通常也会用相对于一平方米的分贝（dBsm）进行缩放表示RCS RCS_dBsm = 10 * log 10(RCS_sqm)

因此， $1m^2$ RCS表示为0 dBsm，以此类推。典型的商用飞机可能在3-20 dBsm范围内，而采用隐形技术的军用飞机可能比0 dBsm“小得多”。

散射面

可以想象一下，随着对目标几何视角的变化(如插地角、方位角)，总的RCS响应将趋于变化，可以简化的表达为：总的RCS可以视为目标体内的离散点、局部区域的反射组成。这些局部点在很多文献中被指为：“散射体”，“散射中心”，“反射器”，“小反射面”。这些散射点根据他们的电相位相互增强或者抵消（即每个散射体在雷达之间以波长为单位的路径差）。这些电相位的矢量求和表示为：
$σ_{total} = |\sum_{n=1}^N\sqrt{σ_n}e^{jφ_n}|\tag{2}$
