Arduino 入门学习笔记（二十）：DS18B20 实验

DS18B20 实验

开发板：正点原子ESP32S3
外设：DS18B20
没有LCD屏可以用串口打印进行测试
例程源码在文章顶部可免费下载

1. DS18B20 介绍

1.1 DS18B20 简介

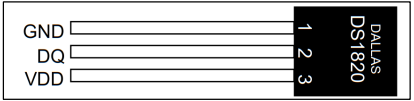

DS18B20 是由 DALLAS 半导体公司推出的一种“单总线”接口的温度传感器，实物图如下图所示。

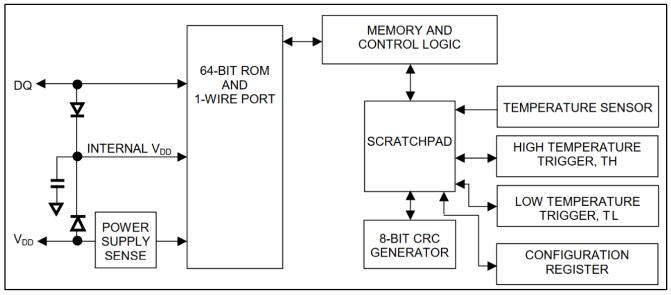

与传统的热敏电阻等测温元件相比，它是一种新型的体积小、适用电压宽、与微处理器接口简单的数字化温度传感器。单总线结构具有简洁且经济的特点，可使用户轻松地组建传感器网络，从而为测量系统的构建引入全新的概念，测试温度范围为-55-+125℃，精度为±0.5℃。现场温度直接以单总线的数字方式传输，大大提高了系统的抗干扰性。它能直接读出被测温度，并且可根据实际要求通过简单的编程实现 9-12 位的数字值读数方式。它工作在 3-5.5V 的电压范围，采用多种封装形式，从而使系统设置灵活、方便，设定分辨率以及用户设定的报警温度存储在 EEPROM 中，掉电后依然保存。其内部结构如下图所示：

ROM 中的 64 位序列号是出厂前被标记好的，它可以看作使该 DS18B20 的地址序列码，每个 DS18B20 的 64 位序列号均不相同。 64 位 ROM 的排列是：前 8 位是产品家族码，接着 48 位是 DS18B20 的序列号，最后 8 位是前面 56 位的循环冗余校验码（CRC=X8+X5+X4+1）。 ROM作用是使每一个 DS18B20 都各不相同， 这样设计可以允许一根总线上挂载多个 DS18B20 模块同时工作且不会引起冲突。

1.2 DS18B20 时序介绍

所有单总线器件要求采用严格的信号时序，以保证数据的完整性。 DS18B20 共有 6 种信号类型：复位脉冲、应答脉冲、写 0、写 1、读 0 和读 1。所有这些信号，除了应答脉冲以外，都是由主机发出同步信号。并且发送所有的命令和数据都是字节的低位在前。这里我们简单介绍这几个信号的时序。

1.2.1 复位脉冲和应答脉冲

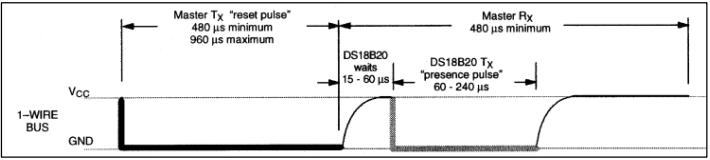

单总线上的所有通信都是以初始化序列开始。主机输出低电平，保持低电平时间至少要在480us，以产生复位脉冲。接着主机释放总线， 4.7K 的上拉电阻将单总线拉高，延时时间要在15-60us，并进入接收模式（Rx）。接着 DS18B20 拉低总线 60-240us，以产生低电平应答脉冲。

1.2.2 写时序

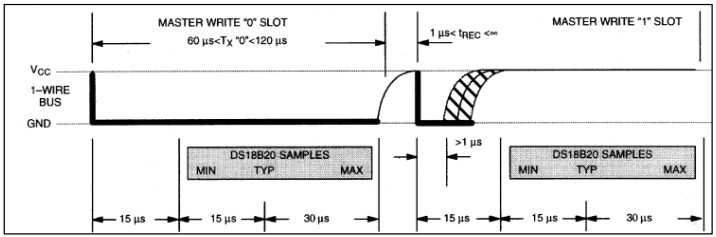

写时序包括写 0 时序和写 1 时序。所有写时序至少需要 60us，且在两次独立的写时序之间至少需要 1us 的恢复时间，两种写时序均起始于主机拉低总线。写 1 时序：主机输出低电平，延时 2us，然后释放总线，延时 60us。写 0 时序：主机输出低电平，延时 60us，然后释放总线延时 2us。

1.2.3 读时序

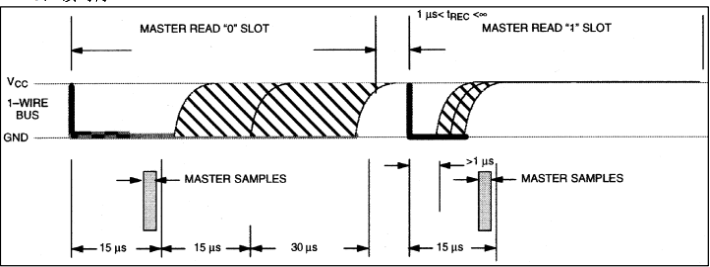

单总线器件仅在主机发出读时序时，才向主机传输数据，所以，在主机发出读数据命令后，必须马上产生读时序，以便从机能够传输数据。所有读时序至少需要 60us，且在 2 次独立的读时序之间至少需要 1us 的恢复时间。每个读时序都由主机发起，至少拉低总线 1us。主机在读时序期间必须释放总线，并且在时序起始后的 15us 之内采样总线状态。典型的读时序过程为：主机输出低电平延时 2us，然后主机转入输入模式延时 12us，然后读取单总线当前的电平，然后延时 50us。
在了解单总线时序之后，我们来看一下 DS18B20 的典型温度读取过程， DS18B20 的典型温度读取过程为：复位→发 SKIP ROM（0xCC）→发开始转换命令（0x44）→延时→复位→发送 SKIP ROM 命令（0xCC）→发送存储器命令（0xBE）→连续读取两个字节数据（即温度）→结束。
DS18B20 的简介，我们就介绍到这里，关于该传感器的详细说明，请大家参考其数据手册。

2. 硬件设计

2.1 例程功能

DS18B20 每隔 100ms 左右读取一次数据，并把温度显示在 LCD 上。 LED 闪烁用于提示程序正在运行。

2.2 硬件资源

• LED 灯
  LED-IO1
• USART0
  U0TXD-IO43
  U0RXD-IO44
• XL9555
  IIC_SDA-IO41
  IIC_SCL-IO42
• SPILCD
  CS-IO21
  SCK-IO12
  SDA-IO11
  DC-IO40（在 P5 端口，使用跳线帽将 IO_SET 和 LCD_DC 相连）
  PWR- IO1_3（XL9555）
  RST- IO1_2（XL9555）
• DS18B20
  1WIRE_DQ-IO0（在 P5 端口，使用跳线帽将 IWIRE_DQ 和 IO0 相连）

2.3 原理图

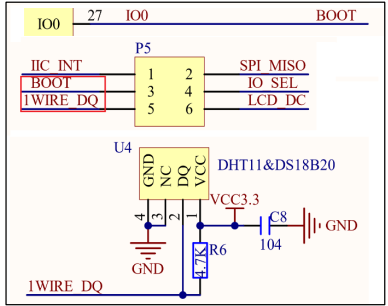

DS18B20 原理图，如下图所示：

从上图可以看出， 1WIRE_DQ 并没有直接跟 ESP32-S3 的 IO0 相连，而是需要通过跳线帽进行连接。 1WIRE_DQ 和 IO0 连接图如下图所示：

3. 软件设计

3.1 程序流程图

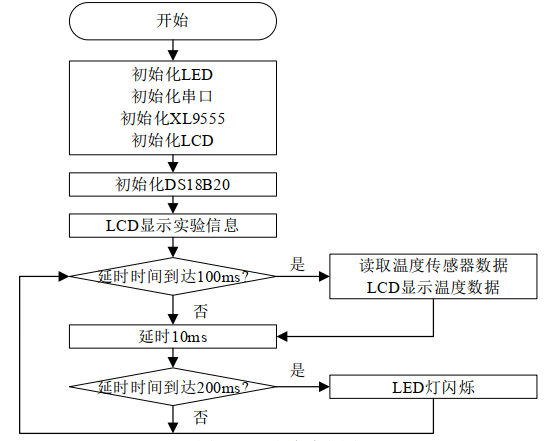

下面看看本实验的程序流程图：

3.2 程序解析

DS18B20 驱动代码
这里我们只讲解核心代码，详细的源码请大家参考光盘本实验对应源码。 DS18B20 驱动源码包括两个文件： ds18b20.cpp 和 ds18b20.h。
本例实验直接使用 esp32 专门的底层引脚定义和底层函数来完成 DS18B20 的驱动。
下面我们先解析 ds18b20.h 的程序。 对 DS18B20 的数据引脚做了相关定义。

#define DS18B20_DQ_PIN GPIO_NUM_0

由于数据线会存在输入输出模式的切换以及高低电平的设置，所以为 DS18B20_DQ_PIN 做了相关宏函数供单总线时序函数调用。

#define DS18B20_DQ_OUT(x) gpio_set_level(DS18B20_DQ_PIN, x)
#define DS18B20_DQ_IN gpio_get_level(DS18B20_DQ_PIN)
#define DS18B20_MODE_IN gpio_set_direction(DS18B20_DQ_PIN, GPIO_MODE_INPUT)
#define DS18B20_MODE_OUT gpio_set_direction(DS18B20_DQ_PIN, GPIO_MODE_OUTPUT)

gpio_set_direction 函数是设置 GPIO 的模式为输入模式还是输出模式； gpio_set_level 函数是设置 GPIO 的高低电平状态； gpio_get_level 函数是获取 GPIO 的电平状态。 调用这些函数，需要包含“esp_system.h”头文件。
DS18B20_DQ_OUT(x)宏函数的作用是设置GPIO_NUM_0的电平状态， x为0表示低电平，x 为 1 表示高电平。
DS18B20_DQ_IN 宏函数的作用是获取 GPIO_NUM_0 的电平状态，返回值为 0 表示低电平，返回值为 1 表示高电平。
DS18B20_MODE_IN 宏函数的作用是设置 GPIO_NUM_0 为输入模式，该引脚在硬件上已经有上拉电阻。
DS18B20_MODE_OUT 宏函数的作用是设置 GPIO_NUM_0 为输出模式。
下面我们再解析 ds18b20.cpp 的程序，首先先来看一下初始化函数 ds18b20_init，代码如下：

/**
* @brief 初始化 DS18B20
* @param 无
* @retval 0：正常， 1：不存在/不正常
*/
uint8_t ds18b20_init(void)
{
	ds18b20_reset();
	return ds18b20_check();
}

在 DS18B20 初始化函数中，通过调用复位函数和自检函数，可以知道 DS18B20 是否正常。
下面介绍一下在前面提及的几个信号类型。

/**
* @brief 复位 DS18B20
* @param 无
* @retval 无
*/
static void ds18b20_reset(void)
{
	DS18B20_MODE_OUT;
	DS18B20_DQ_OUT(0); /* 拉低 DQ,复位 */
	delayMicroseconds(750); /* 拉低 750us */
	DS18B20_DQ_OUT(1); /* DQ=1, 释放复位 */
	delayMicroseconds(15); /* 延迟 15US */
}
/**
* @brief 等待 DS18B20 的回应
* @param 无
* @retval 0, DS18B20 正常
* 1, DS18B20 异常/不存在
*/
uint8_t ds18b20_check(void)
{
	uint8_t retry = 0;
	uint8_t rval = 0;
	DS18B20_MODE_IN;
	while (DS18B20_DQ_IN && retry < 200) /* 等待 DQ 变低, 等待 200us */
	{
		retry++;
		delayMicroseconds(1);
	}
	if (retry >= 240)
	{
		rval = 1;
	}
	else
	{
		retry = 0;
		while (!DS18B20_DQ_IN && retry < 240) /* 等待 DQ 变高, 等待 240us */
			{
				retry++;
				delayMicroseconds(1);
			}
			if (retry >= 240)
			{
				rval = 1;
			}
	}
	return rval;
}

以上两个函数分别代表着前面所说的复位脉冲与应答信号，大家可以对比前面的时序图进行理解。由于复位脉冲比较简单，所以这里不做展开。现在看一下应答信号函数，函数主要是对于 DS18B20 传感器的回应信号进行检测，对此判断其是否存在。函数的实现也是依据时序图进行逻辑判断，例如当主机发送了复位信号之后，按照时序， DS18B20 会拉低数据线 60~240us，同时主机接收最小时间为 480us，我们就依据这两个硬性条件进行判断，首先需要设置一个时限等待 DS18B20 响应，后面也设置一个时限等待 DS18B20 释放数据线拉高，满足这两个条件即 DS18B20 成功响应。
下面介绍的是写函数，其定义如下：

/**
* @brief 写一个字节到 DS18B20
* @param data: 要写入的字节
* @retval 无
*/
static void ds18b20_write_byte(uint8_t data)
{
	uint8_t j;
	DS18B20_MODE_OUT;
	for (j = 1; j <= 8; j++)
	{
		if (data & 0x01)
		{
			DS18B20_DQ_OUT(0);
			delayMicroseconds(2);
			DS18B20_DQ_OUT(1);
			delayMicroseconds(60);
		}
		else
		{
			DS18B20_DQ_OUT(0);
			delayMicroseconds(60);
			DS18B20_DQ_OUT(1);
			delayMicroseconds(2);
		}
		data >>= 1;
	}
}

通过形参决定是写 1 还是写 0，按照前面对写时序的分析，我们可以很清晰知道写函数的逻辑处理。
有写函数肯定就有读函数，下面看一下读函数：

/**
* @brief 从 DS18B20 读取一个位
* @param 无
* @retval 读取到的位值: 0 / 1
* */
static uint8_t ds18b20_read_bit(void)
{
	uint8_t data = 0;
	DS18B20_MODE_OUT;
	DS18B20_DQ_OUT(0);
	delayMicroseconds(2);
	DS18B20_DQ_OUT(1);
	delayMicroseconds(12);
	DS18B20_MODE_IN;
	if (DS18B20_DQ_IN)
	{
		data = 1;
	}
	delayMicroseconds(50);
	return data;
}
/**
* @brief 从 DS18B20 读取一个字节
* @param 无
* @retval 读到的数据
*/
static uint8_t ds18b20_read_byte(void)
{
	uint8_t i, b, data = 0;
	for (i = 0; i < 8; i++)
	{
		b = ds18b20_read_bit(); /* DS18B20 先输出低位数据 ,高位数据后输出 */
		data |= b << i; /* 填充 data 的每一位 */
	}
	return data;
}

在这里， ds18b20_read_bit 函数从 DS18B20 处读取 1 位数据，在前面已经对读时序也进行了详细的分析，所以这里也不展开解释了。
下面介绍读取温度函数，其定义如下：

/**
* @brief 开始温度转换
* @param 无
* @retval 无
*/
static void ds18b20_start(void)
{
	ds18b20_reset();
	ds18b20_check();
	ds18b20_write_byte(0xcc); /* skip rom */
	ds18b20_write_byte(0x44); /* convert */
}
/**
* @brief 从 ds18b20 得到温度值(精度： 0.1C)
* @param 无
* @retval 温度值 （-550~1250）
* @note 返回的温度值放大了 10 倍.
* 实际使用的时候,要除以 10 才是实际温度.
*/
short ds18b20_get_temperature(void)
{
	uint8_t flag = 1; /* 默认温度为正数 */
	uint8_t TL, TH;
	short temp;
	ds18b20_start(); /* ds1820 start convert */
	ds18b20_reset();
	ds18b20_check();
	ds18b20_write_byte(0xcc); /* skip rom */
	ds18b20_write_byte(0xbe); /* convert */
	TL = ds18b20_read_byte(); /* LSB */
	TH = ds18b20_read_byte(); /* MSB */
	if (TH > 7)
	{ /* 温度为负，查看 DS18B20 的温度表示法与计算机存储正负数据的原理一致：
	正数补码为寄存器存储的数据自身，负数补码为寄存器存储值按位取反后+1
	所以我们直接取它实际的负数部分，但负数的补码为取反后加一，但考虑到
	低位可能+1 后有进位和代码冗余，我们这里先暂时没有作+1 的处理，这里需要留意 */
		TH = ~TH;
		TL = ~TL;
		flag = 0; /* 温度为负 */
	}
	temp = TH; /* 获得高八位 */
	temp <<= 8;
	temp += TL; /* 获得底八位 */
	/* 转换成实际温度 */
	if (flag == 0)
	{ /* 将温度转换成负温度，这里的+1 参考前面的说明 */
		temp = (double)(temp + 1) * 0.625;
		temp = -temp;
	}
	else
	{
		temp = (double)temp * 0.625;
	}
	return temp;
}

在这里简单介绍一下上面用到的 RAM 指令：

• 跳过 ROM(0xCC)，该指令只适合总线只有一个节点，它通过允许总线上的主机不提供 64位 ROM 序列号而直接访问 RAM，节省了操作时间。
• 温度转换(0x44)，启动 DS18B20 进行温度转换，结果存入内部 RAM。
• 读暂存器(0xBE)，读暂存器 9 个字节内容，该指令从 RAM 的第一个字节（字节 0）开始读取，直到九个字节（字节 8， CRC 值）被读出为止。如果不需要读出所有字节的内容，那么主机可以在任何时候发出复位信号以中止读操作。

17_ds18b20.ino 代码
在 17_ds18b20.ino 里面编写如下代码：

#include "led.h"
#include "uart.h"
#include "xl9555.h"
#include "spilcd.h"
#include "ds18b20.h"
short temperature; /* 温度值 */
uint8_t t = 0;
/**
* @brief 当程序开始执行时，将调用 setup()函数，通常用来初始化变量、函数等
* @param 无
* @retval 无
*/
void setup()
{
	led_init(); /* LED 初始化 */
	uart_init(0, 115200); /* 串口 0 初始化 */
	xl9555_init(); /* IO 扩展芯片初始化 */
	lcd_init(); /* LCD 初始化 */
	ds18b20_init(); /* DS18B20 初始化 */
	lcd_show_string(30, 50, 200, 16, LCD_FONT_16, "ESP32-S3", RED);
	lcd_show_string(30, 70, 200, 16, LCD_FONT_16, "DS18B20 TEST", RED);
	lcd_show_string(30, 90, 200, 16, LCD_FONT_16, "ATOM@ALIENTEK", RED);
	lcd_show_string(30, 110, 200, 16, LCD_FONT_16, "Temp: . C", BLUE);
}
/**
* @brief 循环函数，通常放程序的主体或者需要不断刷新的语句
* @param 无
* @retval 无
*/
void loop()
{
	if (t % 10 == 0)
	{
		temperature = ds18b20_get_temperature();
		if (temperature < 0)
		{
			lcd_show_char(30 + 40, 110, '-', LCD_FONT_16, 0, BLUE);
			temperature = -temperature;
	}
	else
	{
		lcd_show_char(30 + 40, 110, ' ', LCD_FONT_16, 0, BLUE);
	}
	lcd_show_num(30 + 40 + 8, 110, temperature / 10, 2, LCD_FONT_16, BLUE);
	lcd_show_num(30 + 40 + 32, 110, temperature % 10, 1, LCD_FONT_16, BLUE);
	}
	delay(10);
	t++;
	if (t == 20)
	{
		t = 0;
		LED_TOGGLE();
	}
}

在 setup 函数中， 调用 led_init 函数完成 LED 初始化， 调用 uart_init 函数完成串口初始化，调用 xl9555_init 函数完成 XL9555 初始化，调用 lcd_init 函数完成 LCD 屏初始化， 调用ds18b20_init 函数完成 DS18B20 初始化， LCD 显示实验信息。
在 loop 函数中，间隔 100 毫秒调用 ds18b20_get_temperature 函数获取 DS18B20 传感器的温度数据，然后在 LCD 进行显示。 LED 灯每隔 200 毫秒状态翻转，实现闪烁效果。

4. 下载验证

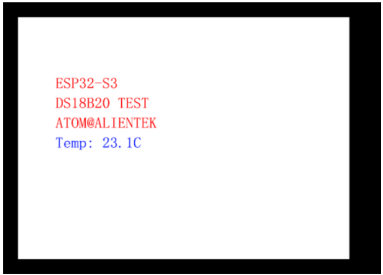

假定 DS18B20 传感器已经接上去正确的位置，将程序下载到开发板后，可以看到 LED0 不停的闪烁，提示程序已经在运行了。 LCD 显示当前的温度值的内容如下图所示：.

该程序还可以读取并显示负温度值，具备零下温度条件可以测试一下。
