一、逻辑门测试实验

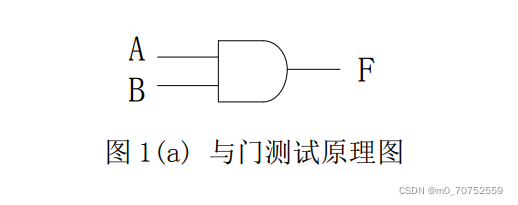

与门测试原理图见图 1（a）所示，参考此图连接测试电路进行实验（可参阅【实验教程】 实验 4.2） 。
1.在答题卡的 图 1（b）中给出了输入信号 A、B 之值，请在图 1（b）中填写输出变 量 F 之值。
2.在答题卡的 图 1（c）中给出了 A、B 的输入波形， 请在图 1（c）中画出 F 的输 出波形。 A B F 图 1(a) 与门测试原理图
二、组合逻辑电路实验

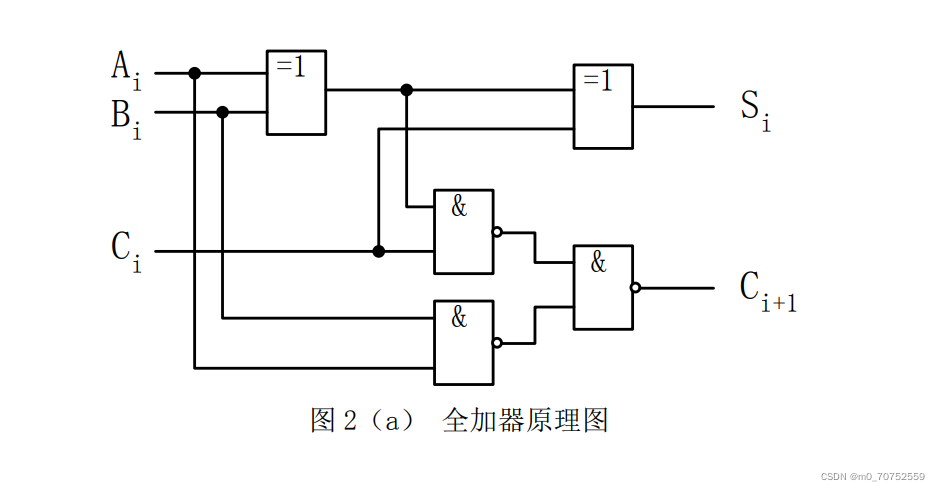

全加器原理图见图 2（a）所示，参考此图连接测试电路进行实验（可参阅【实验教程】 实验 4.3 ）。
1.在答题卡的 图 2（b）中给出了输入信号 Ai、Bi及 Ci之值，请填写输出变量 Ci+1 及 Si 之值。
2.在答题卡的 图 2（c）中给出了输入信号的波形，请画出输出信号的波形图
三、译码器实验
74138/74LS138 译码器原理图见图 3（a）所示，参考此图连接测试电路进行实验（可参 阅【实验教程】实验 4.4）。
1.在答题卡的 图 3（b）中给出了输入信号 C、B 及 A 之值，请填写输出信号之值。
2.在答题卡的 图 3（c）中给出了输入信号的波形，请画出输出信号的波形图。
四、触发器实验

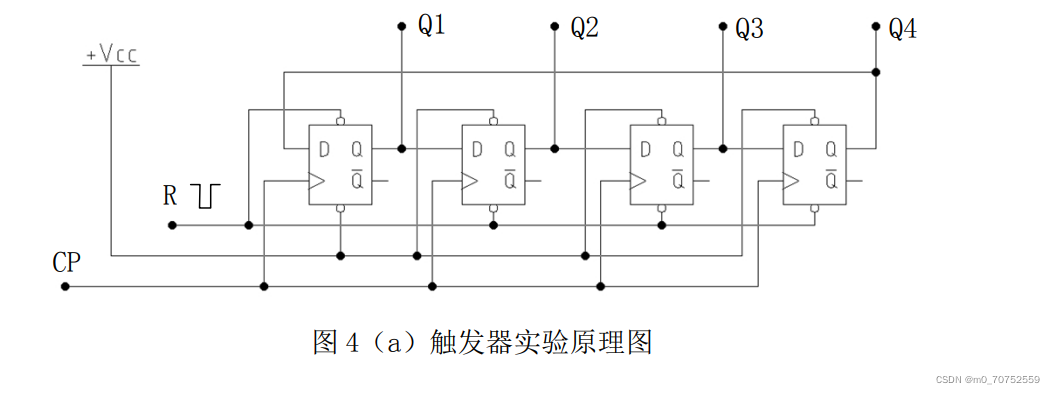

触发器实验原理图见图 4（a）所示，其中 R 为启动信号，实验时先在 R 端加载一个负脉 冲以确定四个触发器的初始状态。参考此图连接测试电路进行实验（可参阅【实验教程】实 验 4.5），在答题卡的 图 4（b）中填写寄存器状态表；在答题卡的 图 4（c）中画出电路的 仿真波形图。
