导论：

要求主口径2160mm，整个系统的相对孔径为1:1（相对孔径：镜头的有效孔径和焦距之比）。系统的焦距为19440mm，焦点需引出主镜之后，以便配接各种光谱和光度观测设备。

设计流程：

（1）理论分析与计算

望远镜的两镜系统由一个主镜和一个次镜组成，通常主镜和次镜都是二次曲面，其表达式为： $y^2=2rx-(1-e^2)x^2$ ,式中， $e^2$ 为面型参数，可以作为消像差的自变量， $r$ 为镜面顶点的曲率半径。对于望远镜系统，其物体位于无限远，同时一般光阑与主镜重合，因此有 $I_{1}=\infty$ , $U_{1}=0$ 这是一个典型的R-C系统，一半取主镜的相对孔径为1:3，故主镜的焦距为 $f_{'}^{1}=-2160/(1/3)=-6480mm$ ,对于焦点伸出量 $\Delta$ ，考虑到主镜与玻璃厚度及主镜轴向支撑系统占用的空间，由望远镜总体设计给出 $\Delta =1250mm$ 。

因此可以计算出次镜参数， $I_{2}=\frac{f^{_{'}^{1}}+\Delta}{\beta -1}=\frac{6480+1250}{-3-1}=-1932.5mm$ ,次镜离第一焦点的距离比 $\alpha =\frac{I_{2}}{f_{'}^{1}}=\frac{-1932.5}{-6480}=0.2982253$ （ $\alpha$ 决定了次镜的遮光比），次镜的放大倍数 $\beta =\frac{19440}{-6480}=-3$ ，主镜的焦距乘以 $\beta$ 即为系统的焦距，或主镜的F数乘以 $\beta$ 的绝对值即为系统的F数。

根据消球差和慧差条件，有

将 $\alpha$ $\beta$ 的值带入得 $e^{_{1}^{2}}=1.0944353,e^{_{2}^{2}}=5.068719$ ,主镜和次镜的顶点曲率半径及间隔为 $r^{1}=2*$ ,主镜口径/主镜相对孔=-2*6480=-12960mm， $r_{2}=\alpha \beta r_{1}/\left ( \beta +1 \right )=-5797.5mm,d=f_{1}^{'}\left ( 1-\alpha \right )=-4547.5mm$ 。

（2）系统建模

首先输入系统特性参数，如下：

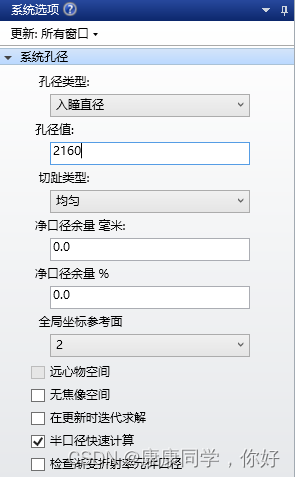

在系统选项中设置孔径。在孔径类型中选择“入瞳直径”，并根据设计要求输入“2160”；

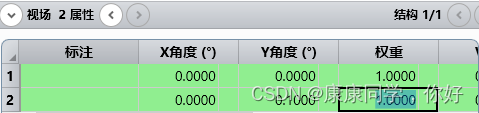

在视场设定对话框中，设置两个视场，半视场角为0.1度，如下图；

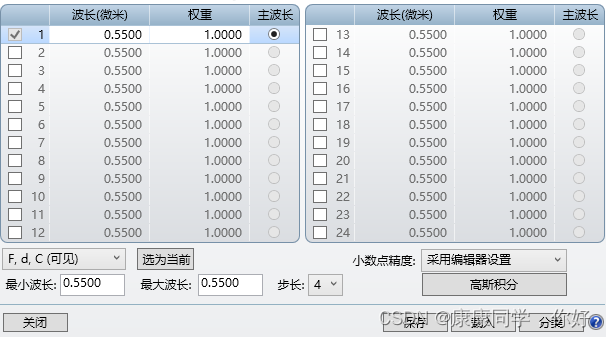

在波长设定对话框中，选择默认的0.550um，如下图；

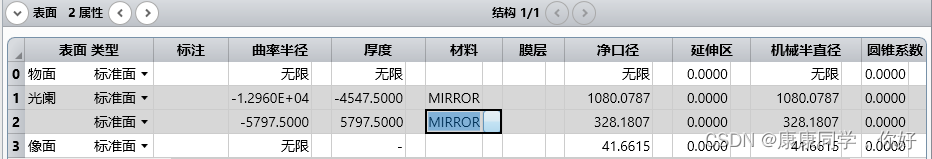

将计算好的参数输入到“镜头数据”中；

查看系统初始2D视图，如下图；

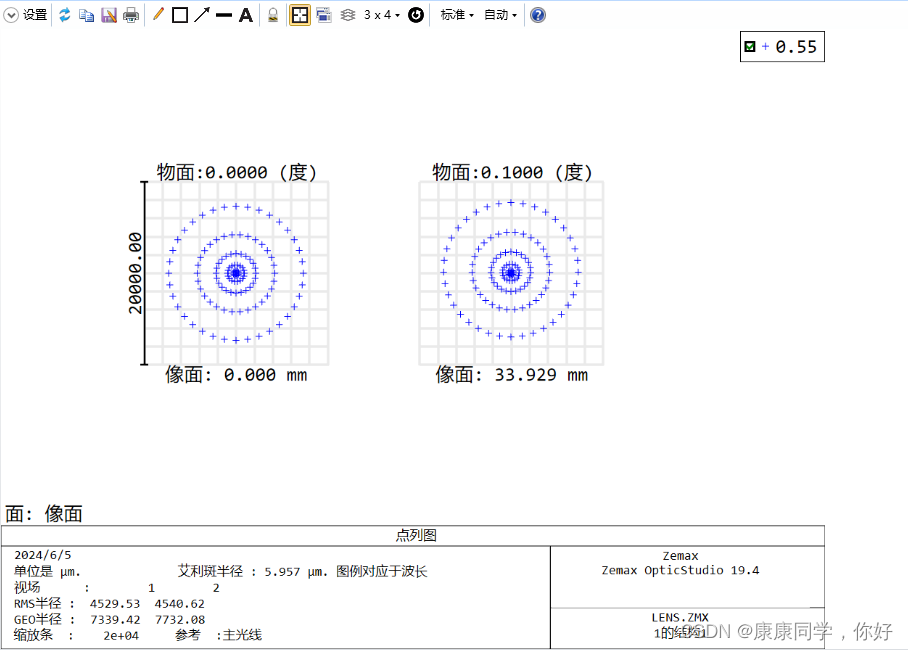

查看系统的初始点列图，如下图；

（3）优化

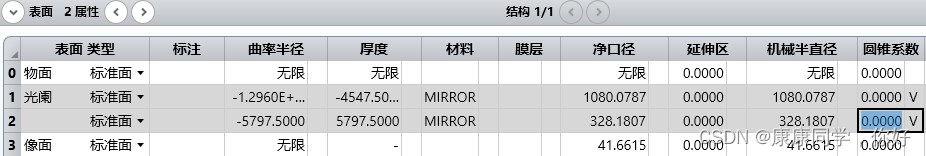

将主镜和次镜的二次曲面系数作为变量，如下图：

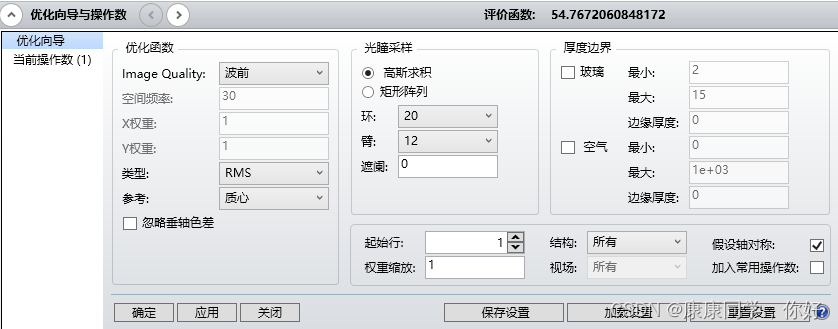

打开“评价函数编辑器”选择“优化导向”，缺省值就可以，单击“应用”。

点击“优化”，执行优化。

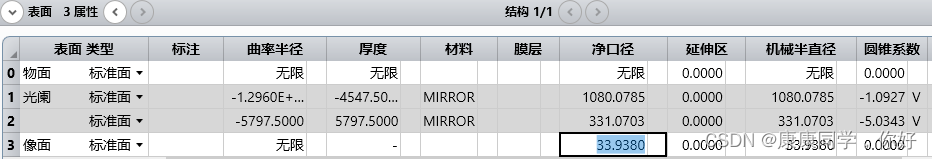

优化后的镜头数据参数，如下图；

优化后的2D视图，如下图；

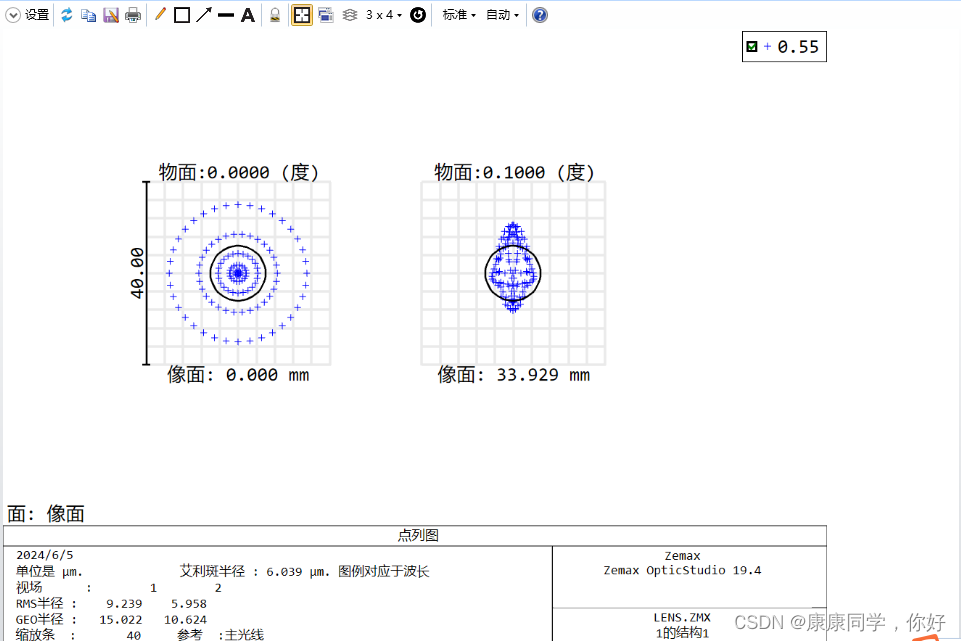

优化后的点列图，如下图：
