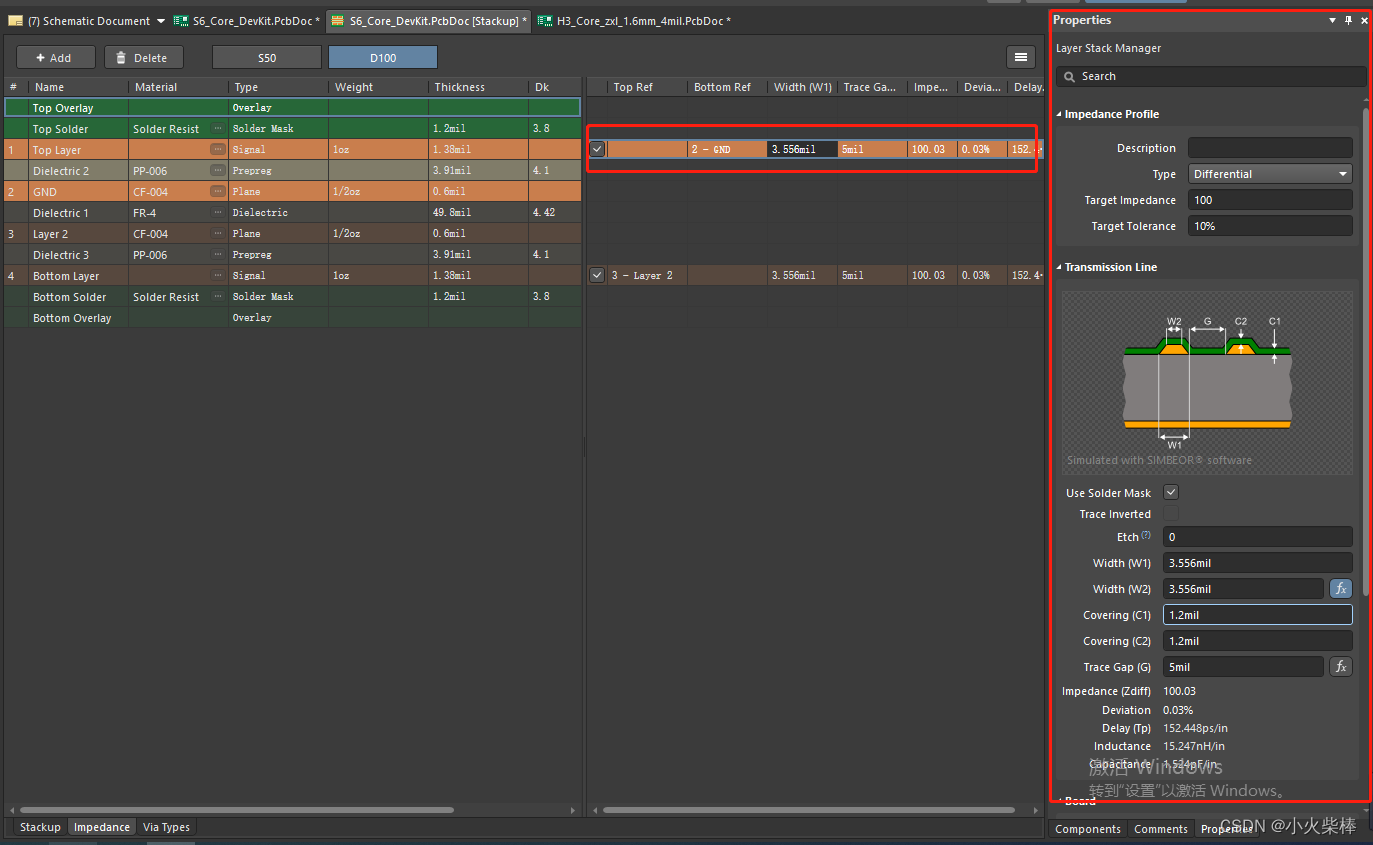

AD22计算并设置50欧姆和100欧姆阻抗匹配

已于 2022-12-01 16:18:04 修改
阅读量1.1w 收藏 67
点赞数 8
分类专栏： 硬件 # 软件操作 文章标签： 阻抗匹配 AD22
于 2022-12-01 15:49:18 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_24546137/article/details/128133184
版权

①打开pcb文件，选择设计--层叠管理器

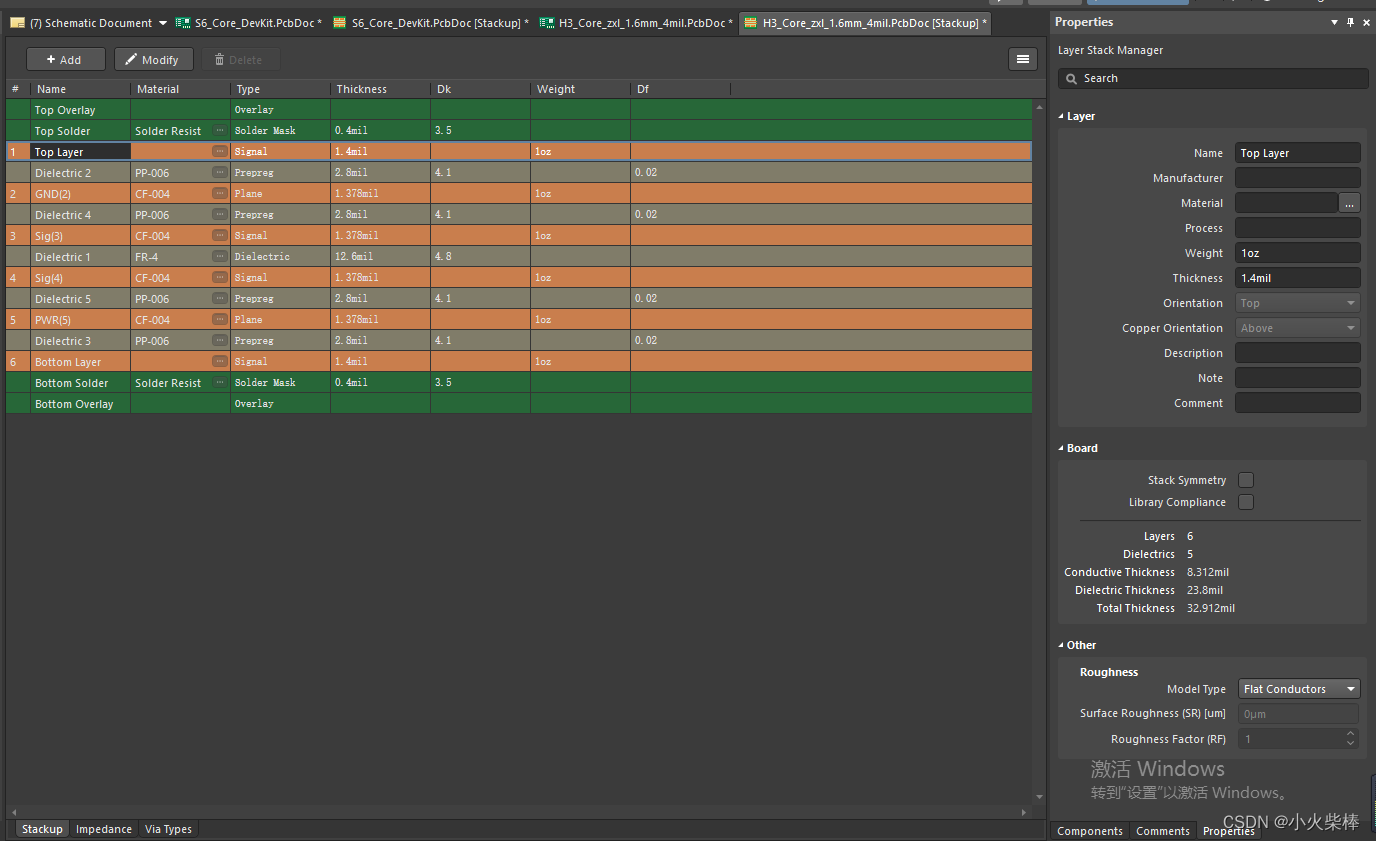

②进入下图

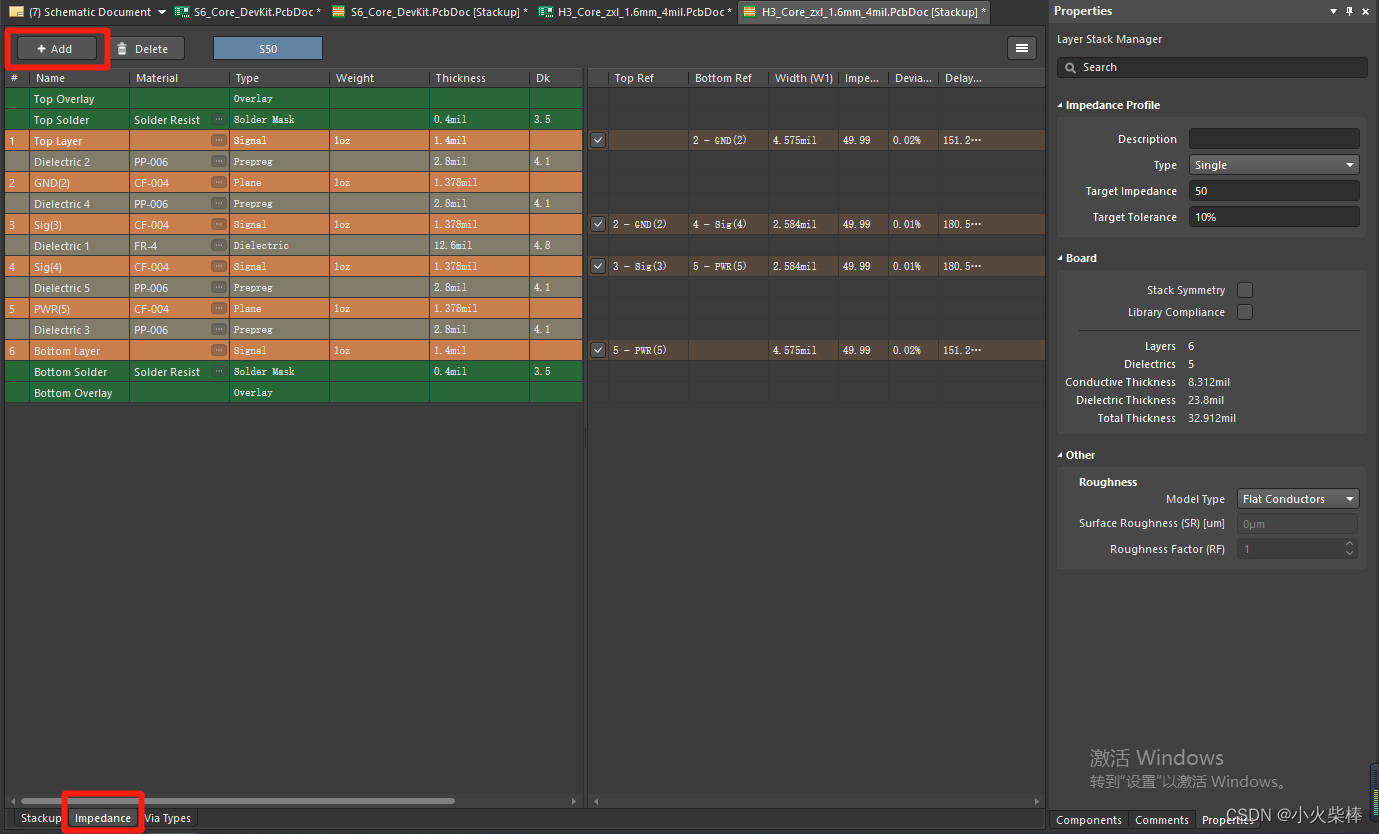

 然后选择左下角的Impedance，点击add增加阻抗计算

 ③以单端50欧姆为例

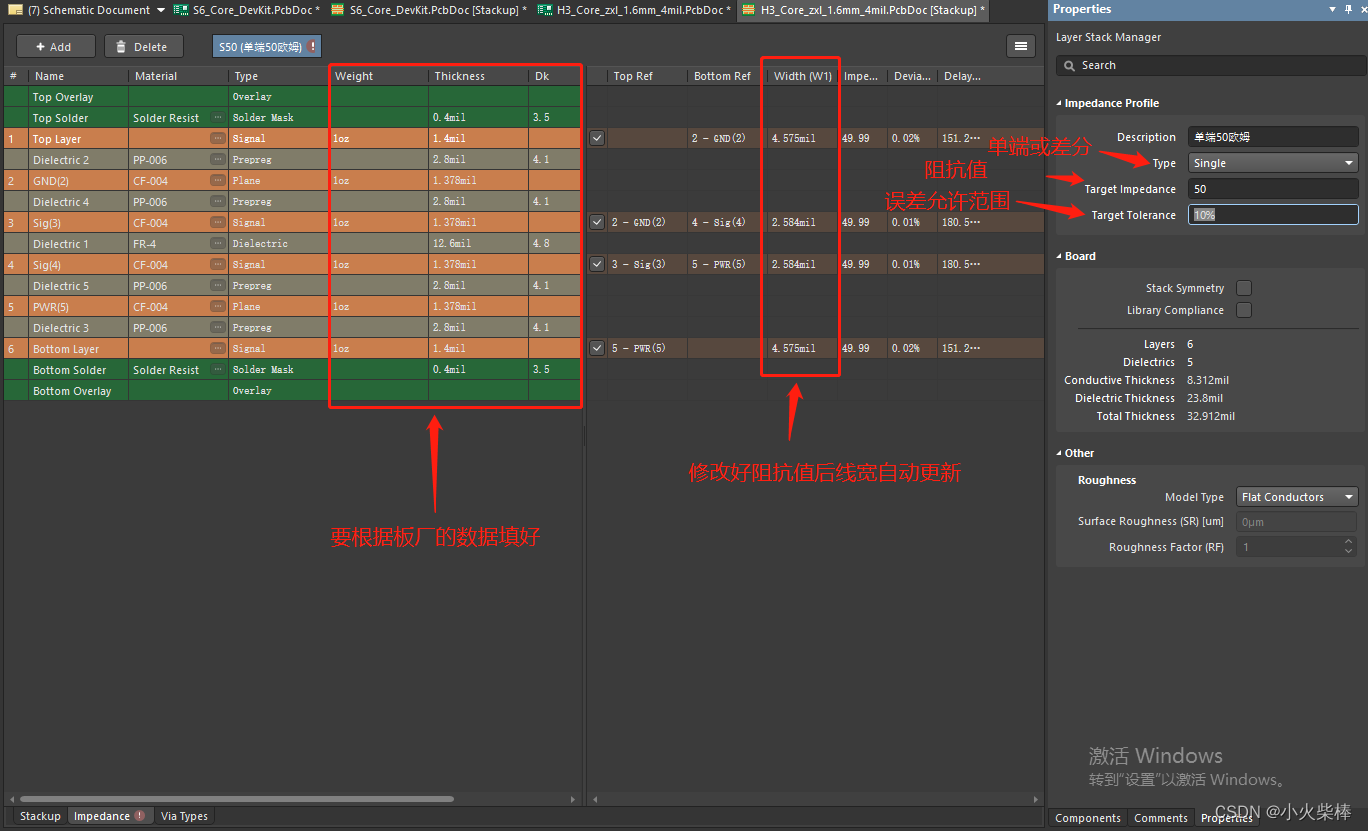

选中阻抗会出现详细设置计算
