互感器的使用 工作笔记

      最近在使用互感器测电流，之前参考了网上的一些方案，也看了互感器的Datasheet，参考Datasheet中的电路测试后。使用其有源输出和无源输出都可以。

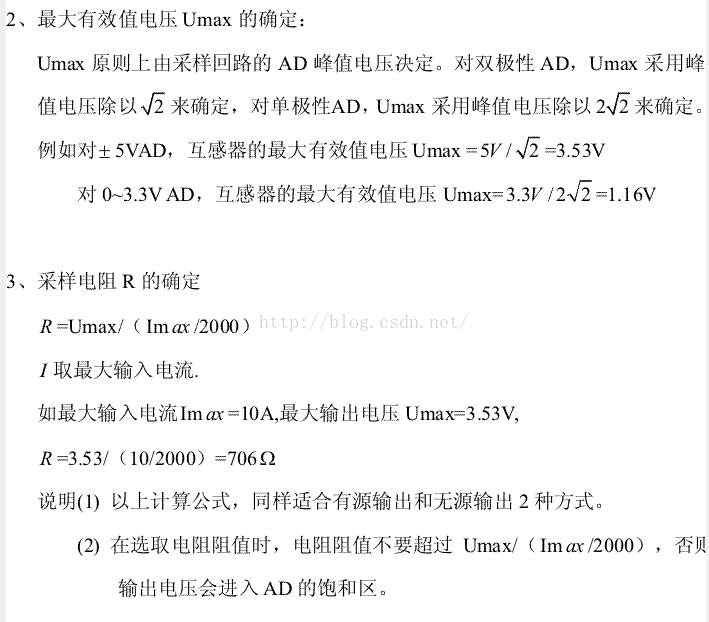

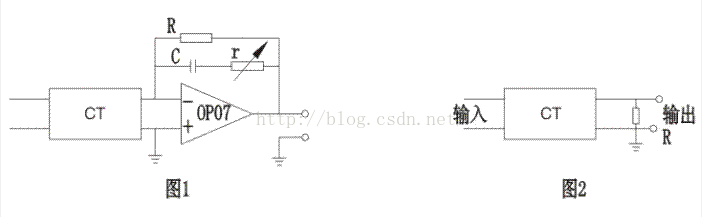

       图1为有源输出方式，因为采集的电压值使用单片机（STM32),单极性3.3v,所以可以将同相输入端的基准抬高到Vref/2处。还有一个值得注意的问题是，单片机ADC测出的最大值不能超过交流电压的最大值，而不是通过交流电压的有效值计算R。 例如，如果互感器使用的是5A，2000变比，其计算方法如下：

       另外一种就是无源输出，之前看网上有用全桥然后加采样电阻加点入滤波的方式处理的，但是实际测试发现其线性度太差。最后总结发现可以使用参考电路，一个采样电阻就可以正常采集。我采取的方法是ADCDMA中断的方式采集一串数据，然后冒泡排序得到最大值，把最大的几个值取平均后再进行转换，实测发现数据相对准确，但是其误差相对也很大，为了得到较精确的值，可以查表修正，表的建立就需要进行实际测量得到了。因为是为了得到最大值，冒泡排序其实很占用时间，我还在想一个得到最大值的更简便的方法。这个有实际的测试后再补上。
