thinkpadE570c拆机介绍

1. 更换硬盘和内存条

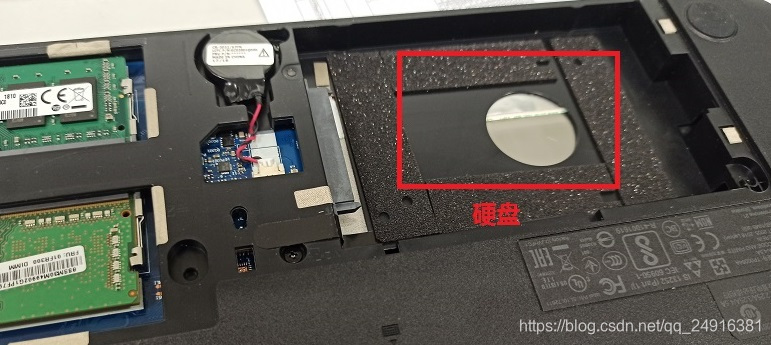

图中是是硬盘位,接口为SATA 3.0;
在这里插入图片描述

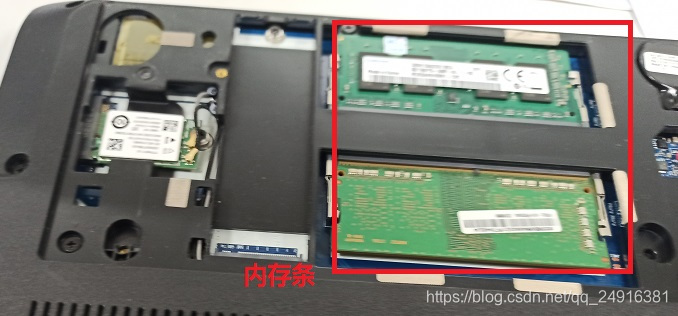

途中是内存条位,可以同时支持两根DDR4内存条。
在这里插入图片描述

2. 去掉键盘

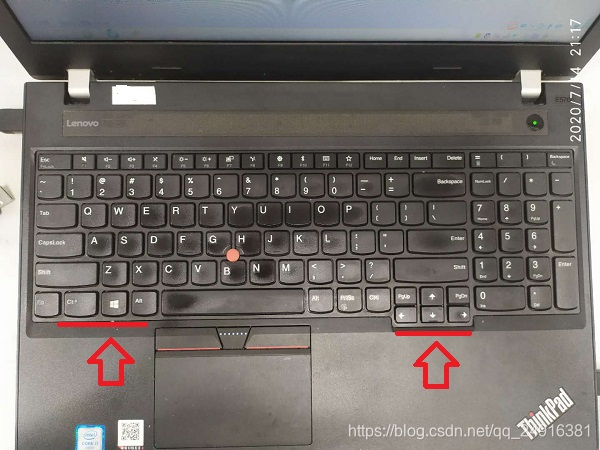

将背部螺丝全部打下后,沿着键盘下面的缝隙网上推键盘;
在这里插入图片描述
然后键盘就可以拿出来了;
在这里插入图片描述

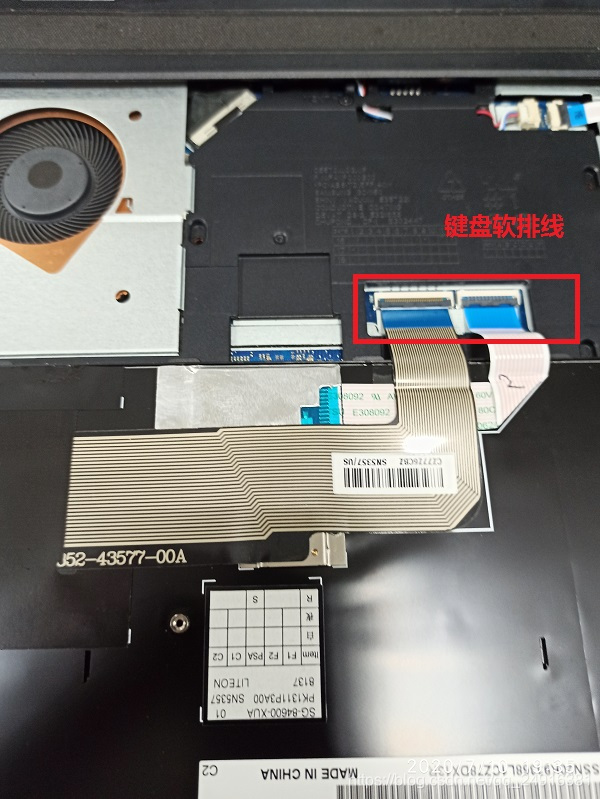

要想彻底断开键盘和电脑之间的连接,需要断开软排线。
在这里插入图片描述

3.断开触摸板、开机键、USB模块之间的软排线

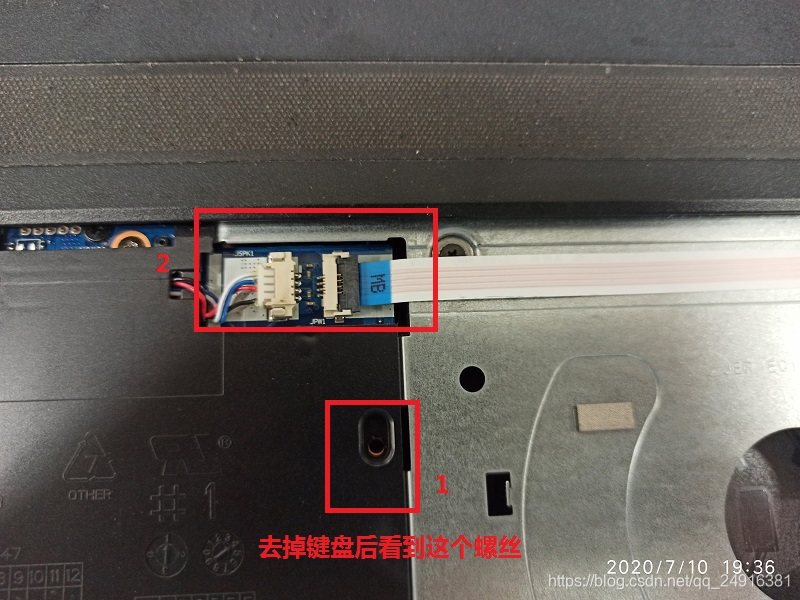

断开开机键软排线:
在这里插入图片描述

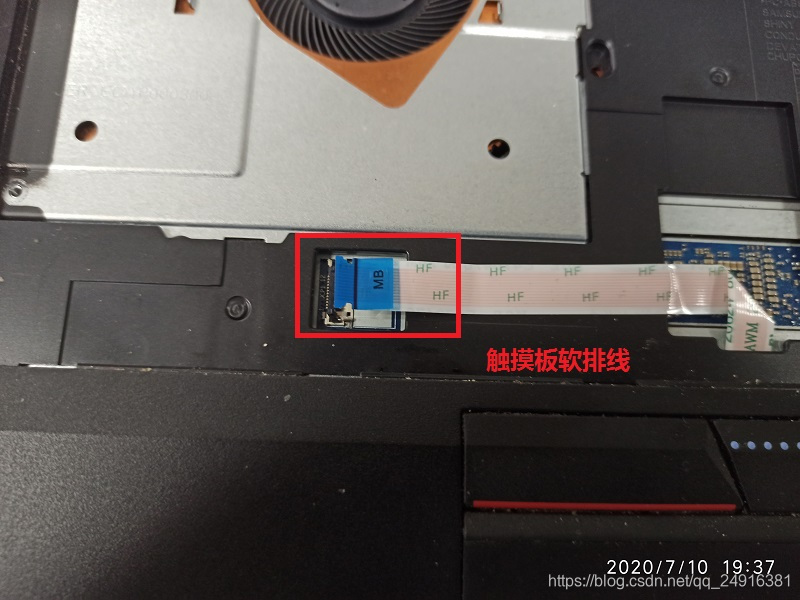

断开触摸板软排线:
在这里插入图片描述

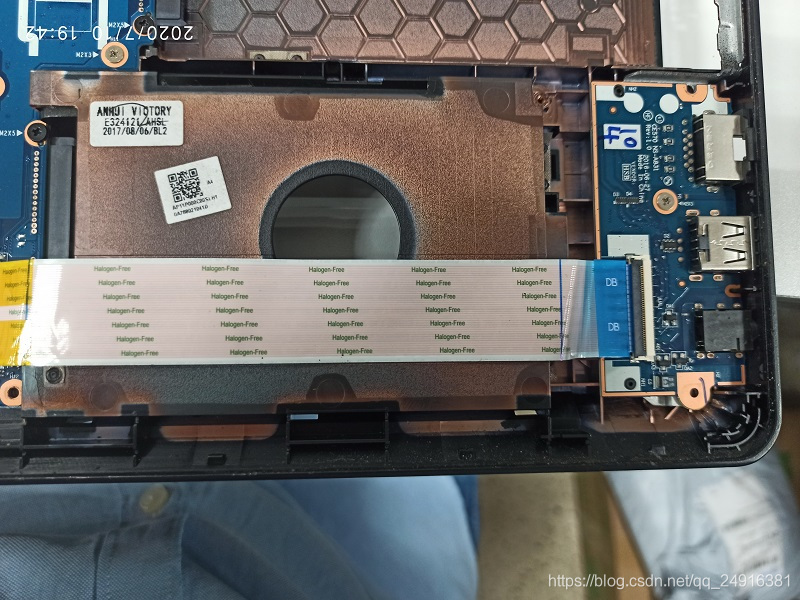

断开USB模块的软排线:
在这里插入图片描述

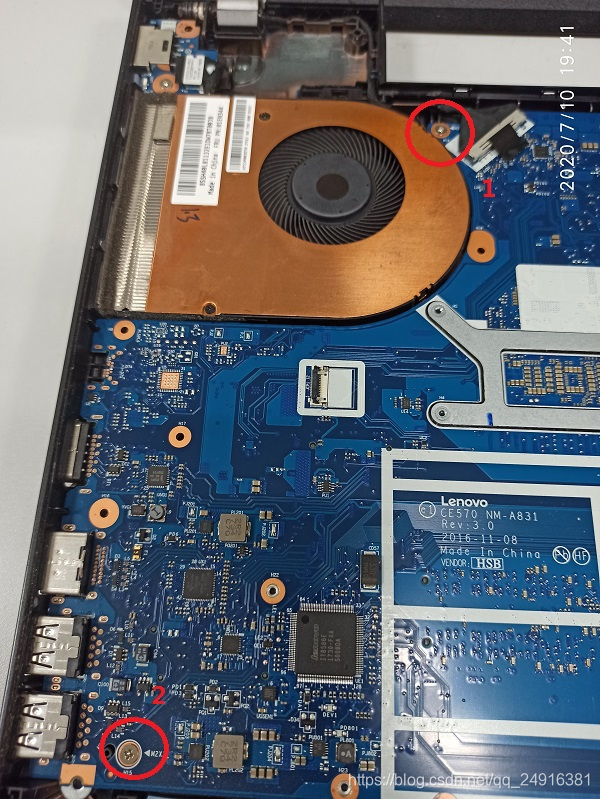

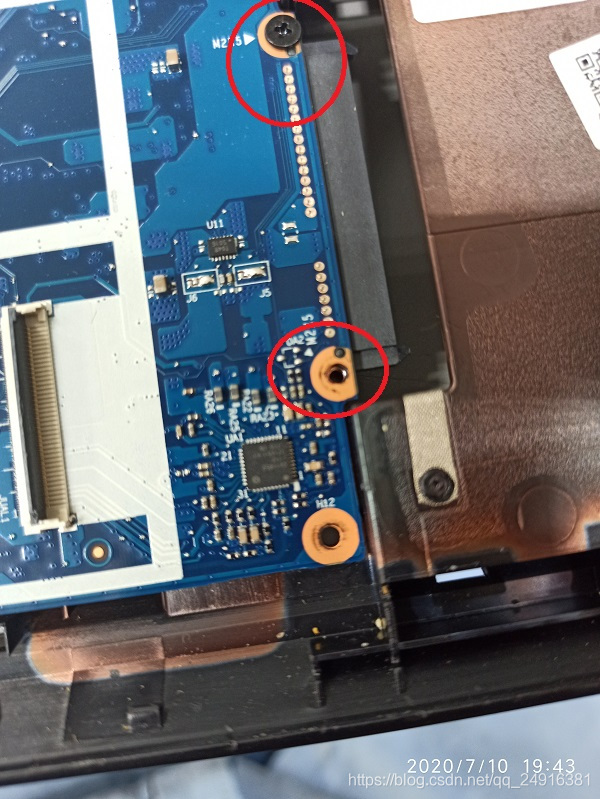

4.然后将下图中的螺丝全部打下

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

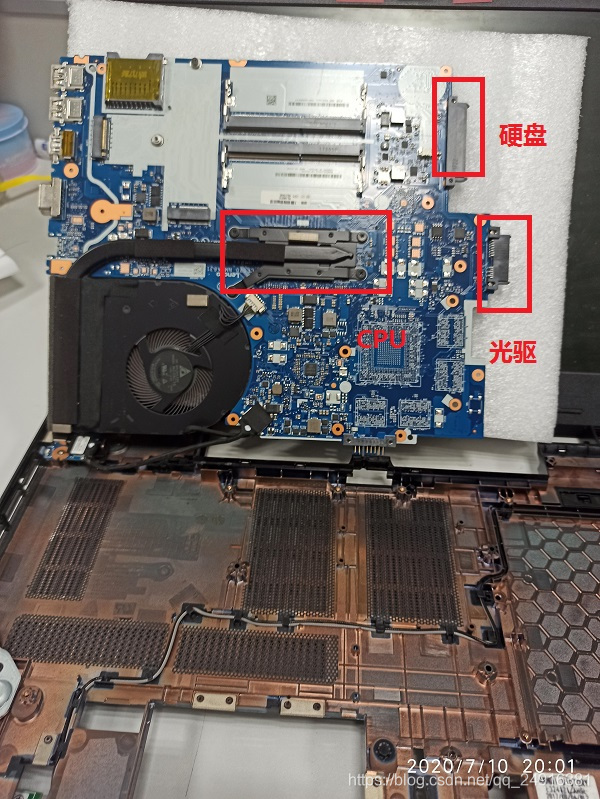

5. 拿出主板

在这里插入图片描述
