假设：1.忽略整流电路内阻；2. $R_{L}C$ 足够大。

一、空载情况

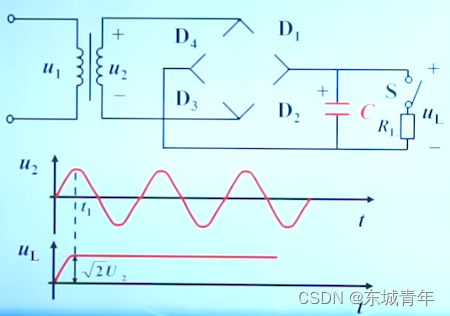

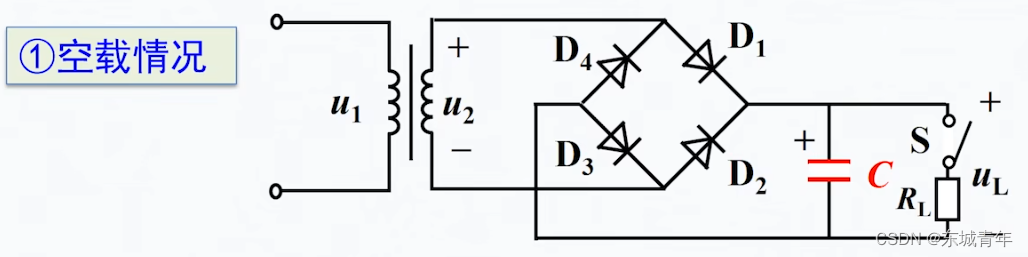

刚开始 $u_{2}$ 上升，通过D1、D3给后面供电，这种情况下电容就要被充电，根据前面的假设，设整流电路没有内阻，所以电容充电速度非常快， $u_{L}$ 随着 $u_{2}$ 的增加同步增加，当 $u_{2}$ 增加到峰值时， $u_{L}$ 也增加到最大值 $\sqrt{2}u_{2}$ 。按原来整流电路，随后当 $u_{2}$ 降低时，D1、D3中的负载两端电压也跟着降低。但在我们这个电路中就发生了变化，当 $u_{L}$ 达到 $\sqrt{2}u_{2}$ 后，随着 $u_{2}$ 降低，电容由于充电了且比 $u_{2}$ 大所以会放电，但D1或D3不可能反向导通，所以电容就无法放电，一直维持这个值。

二、带负载情况

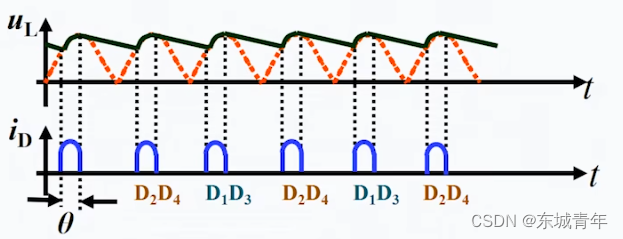

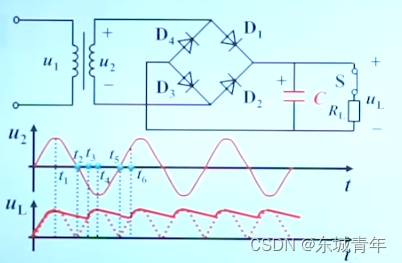

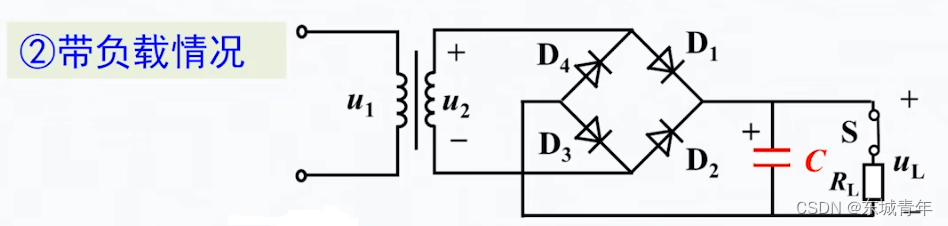

如果没有电容C的滤波， $R_{L}$ 两端电压如下图中红色虚线所示（桥式整流形成的脉波直流）。现在加了电容后，这个波形就要发生变化。 $u_{2}$ 在0~t1时间段， $u_{2}$ 通过D1、D3给负载供电（同时给电容充电），负载上的电压跟着 $u_{2}$ 上升到最高值 $\sqrt{2}u_{2}$ ，接着左边 $u_{2}$ 往下降，相当于给D1、D3加上了反压，所以D1、D3就截止，这时电容就会通过负载 $R_{L}$ 放电，时间常数 $R_{L}C$ 非常大，所以放电速度比较慢，放电到t2的时候根本就放不到0而是放到某一个值，过了t2后继续放电放到t3位置，过了t3后，后面电压是小于左边 $u_{2}$ 的，此时又通过D2、D4给后面供电同时给电容充电，负载电压又会上升一直上升到最高点t4，后面同理D2、D4截止，电容通过 $R_{L}$ 放电放到t5继续放直到放到t6点又通过D1、D3充电，一直这样下去最终形成如下粗红实线的波形。这种波形较原先的脉动直流脉动是减小了，同时值也会升高。
