上一章讲的是光纤线的情况，光纤线要和模块配合使用，本章对光模块进行说明。

【光的传输波长】

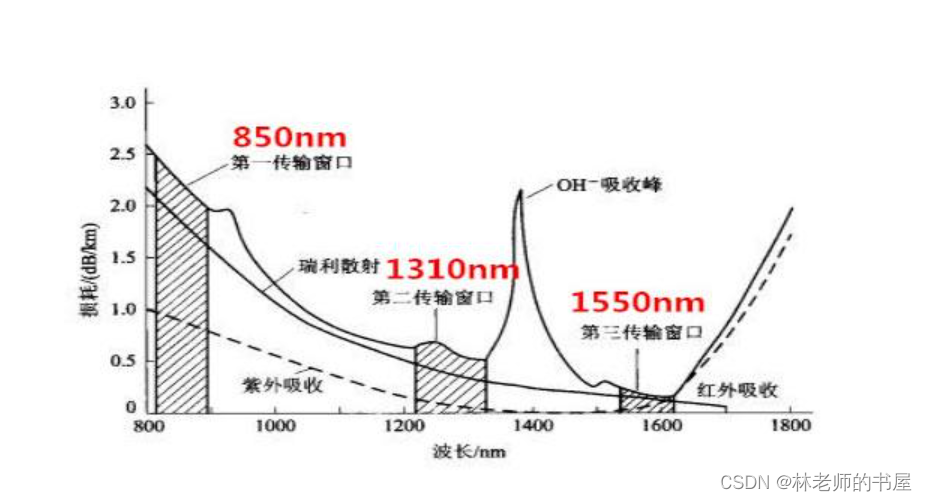

讲模块之前，我们先了解光在传输的过程中会出现损耗，根据实验结果，在某些波长的光损耗比较低，因此光模块只用的发光就是使用这些波长。具体如下图：

结论：科学家测出多模光纤在光波长为850nm和1310nm的时候，衰耗比较低，因此多模光模块的发光为850nm。

单模光纤在光波长为1310nm和1550nm的时候，衰耗比较低，因此单模光模块的发光一般为1310nm和1550nm。

具体测试细节不懂，记住就行。

【光模块参数】

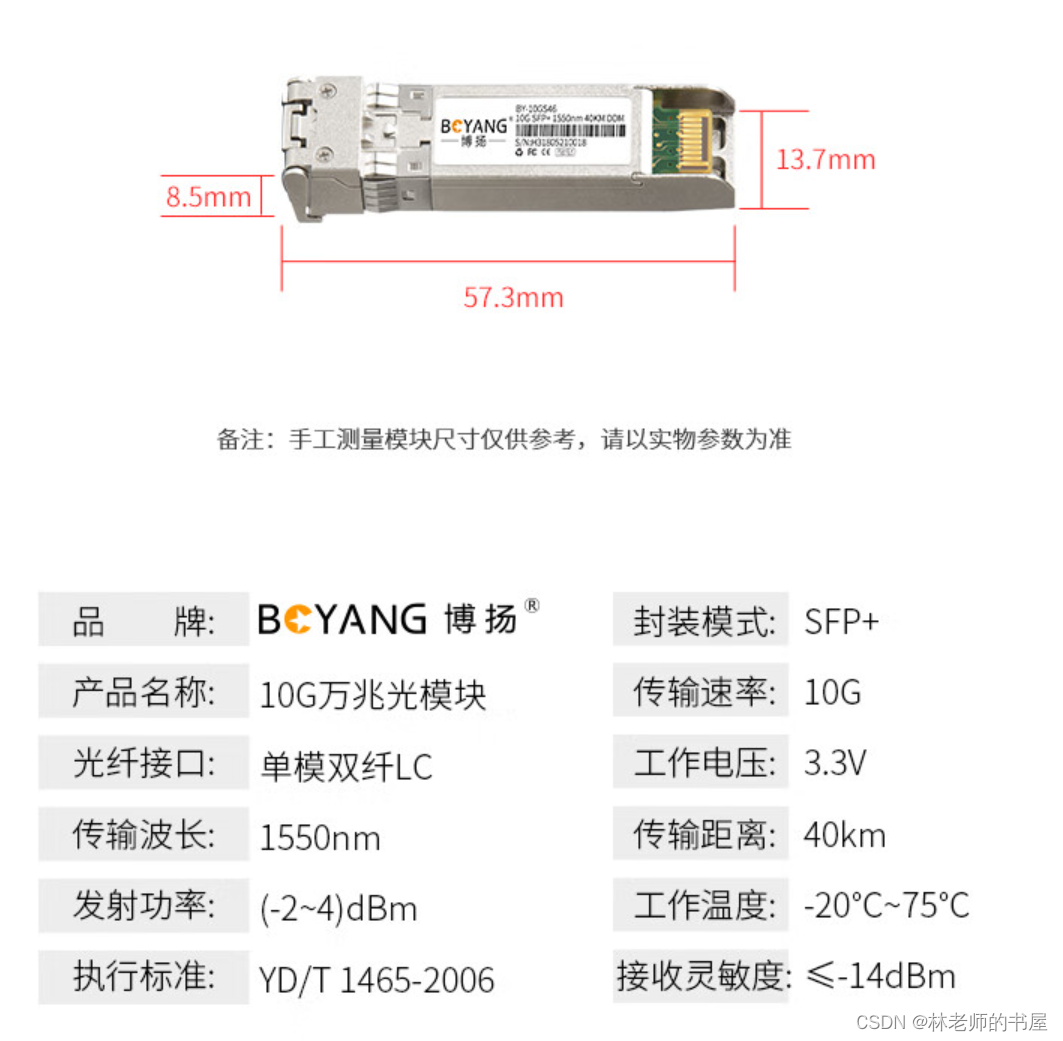

那找个普通的模块看下他的参数：

光纤接口：

1、单模双纤LC，单模：上一章讲过了，就是传输距离比较远。

2、双纤：指的就是双芯，上一章讲了，双芯就是两根光纤，一收一发。单芯是用单根的光纤也实现收发，后面会展示单芯的模块。

3、传输波长：这个是单模一般就是1310nm或者1550nm的发光波长，衰耗比较低，传输距离比较远。

4、发光功率：光模块有发光和收光两个阈值，发光越高，收光越低，证明光模块可接收的光范围比较大，质量也越好。

5、传输速率：光模块一般有千兆1G、万兆10G、40G、100G的模块

6、传输距离：单模一般就是10KM、40KM、80KM，一个跟功率挂钩，传输距离越远，光衰就越大，就需要长距离的光模块，因为长距离的光模块发光比较高，收光比较低。但长距离光模块比较贵。

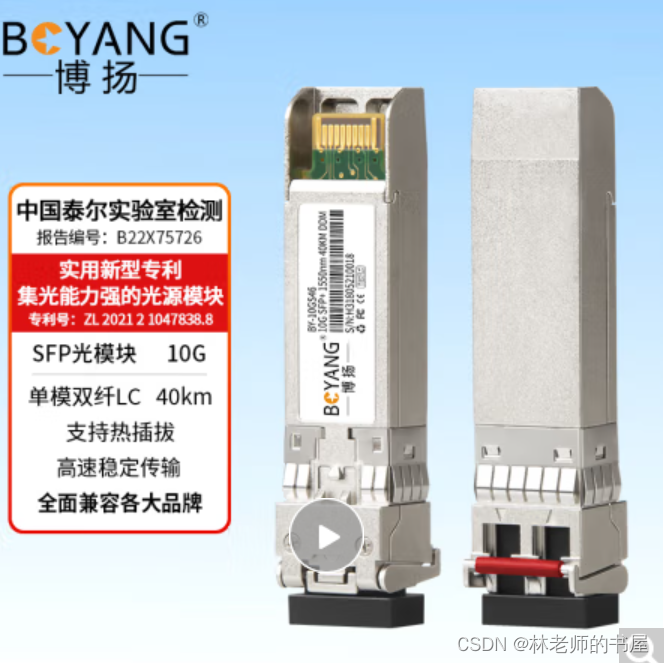

图：单模双芯

【单芯模块和双芯模块区别】

单模单芯跟双芯的区别：

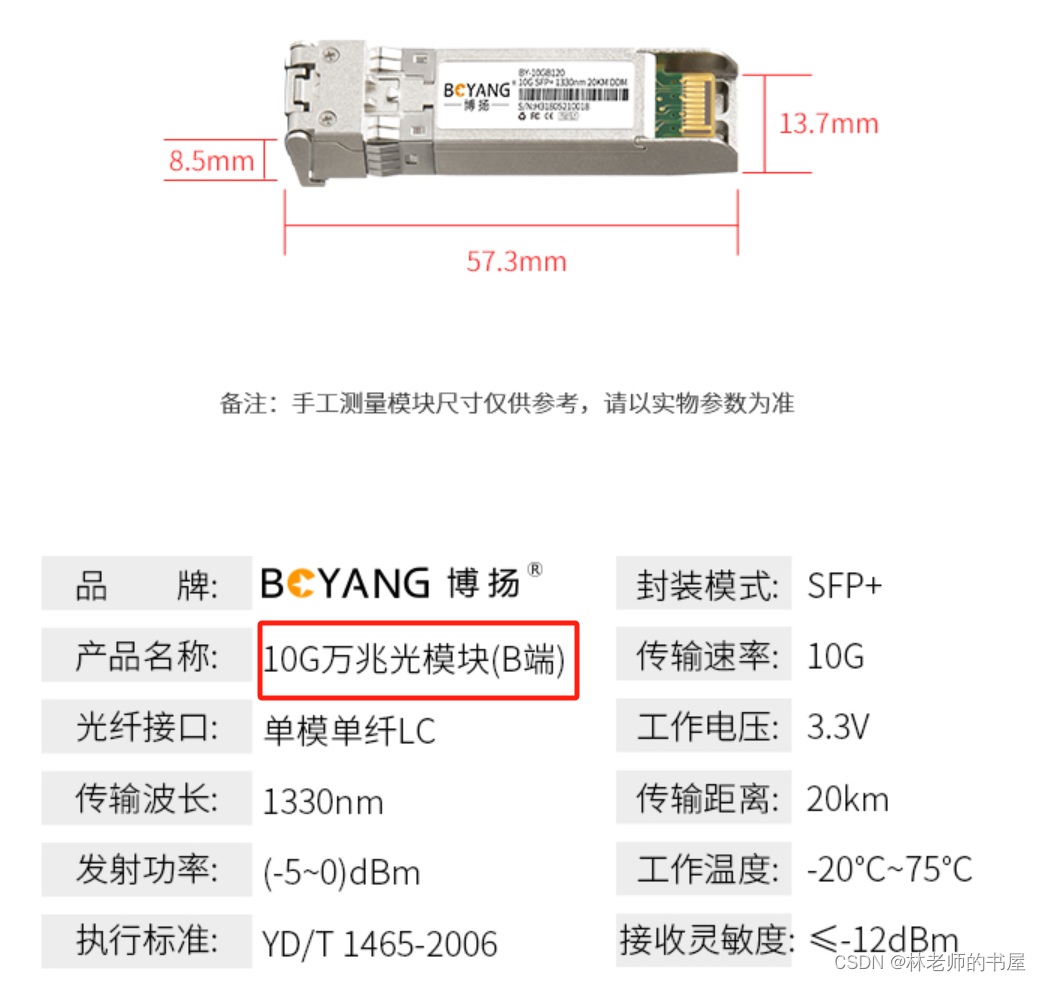

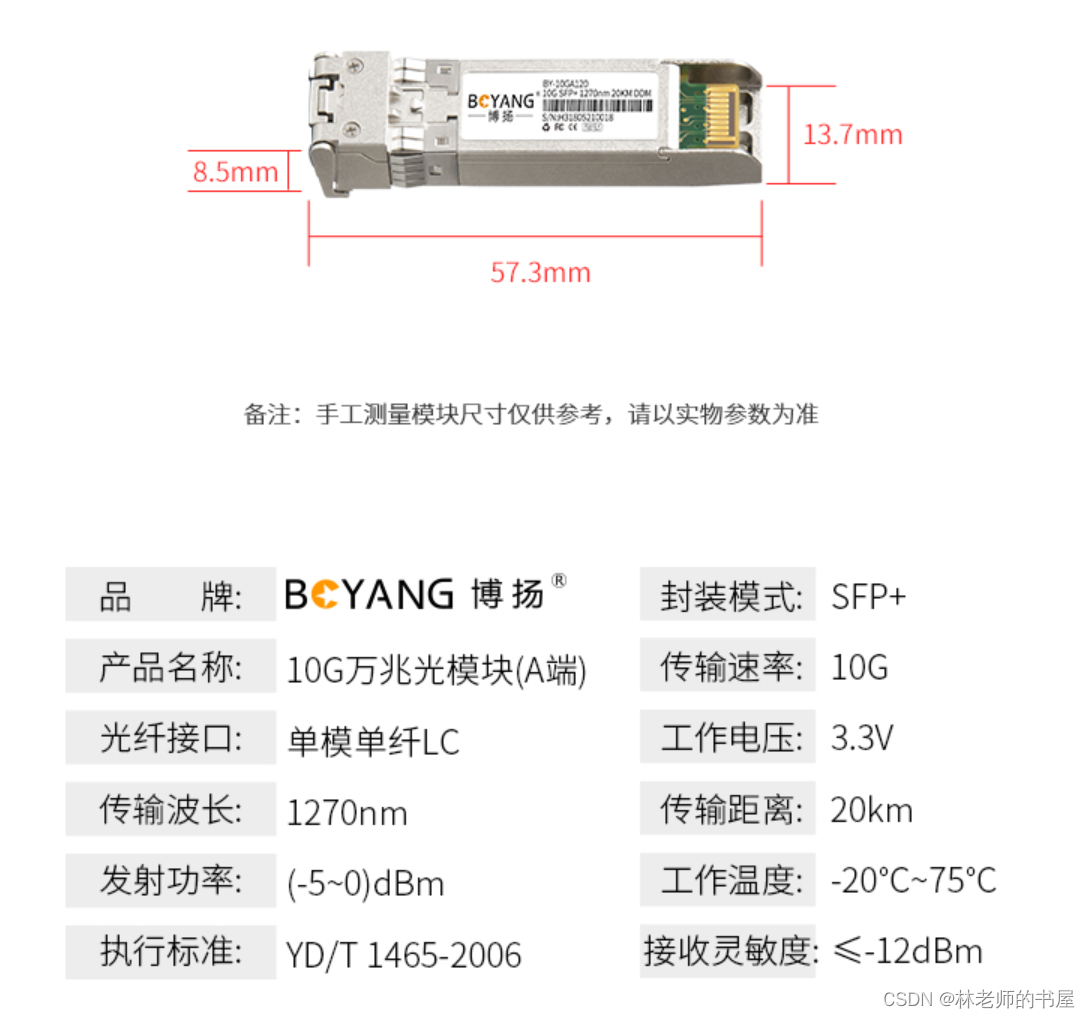

单芯是只用单条光纤，单芯是配对使用的，所以下图产品名称中有A端和B端两个模块，一段是1270nm、一段是1330nm的，最好是一方统一去买这样比较不容易出配对问题。除非是纤芯不够用，或者楼内线太贵的情况，不然一般都是拉双芯。实际情况中无脑用双芯。

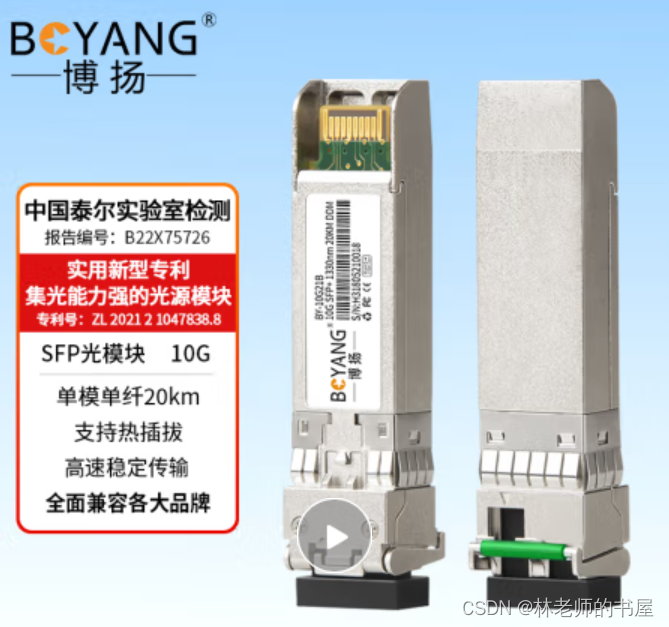

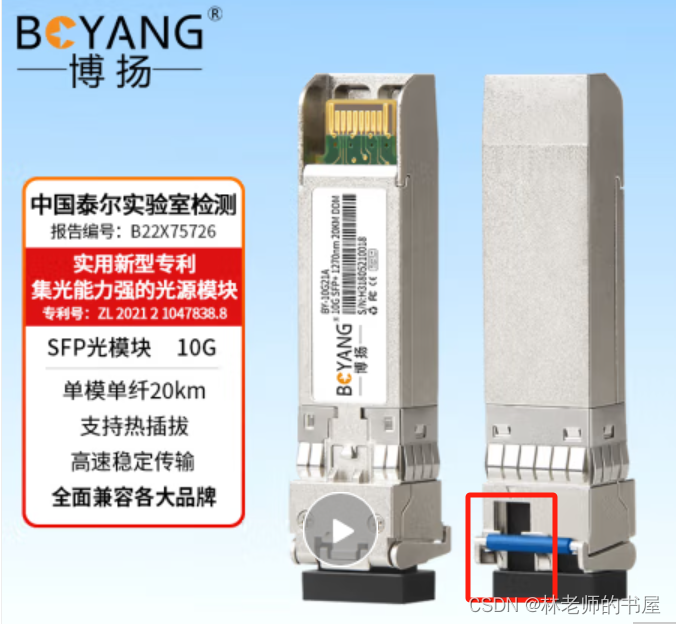

图：单模单芯

【多模模块和单模模块的区别】

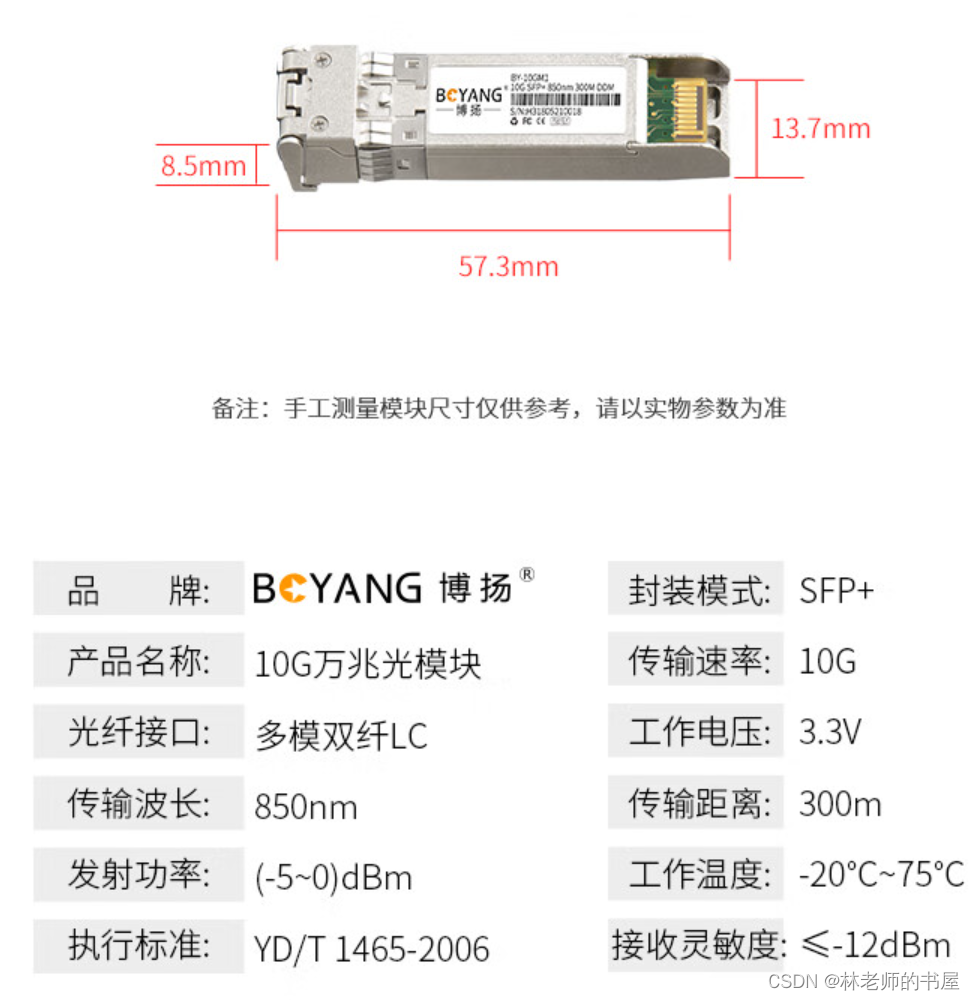

多模模块跟单模模块长得一模一样，就是用的光纤线比较粗一些而已，看图中的传输距离参数只有300m，所以只会用在同机房的设备对接。

【光模块接线】

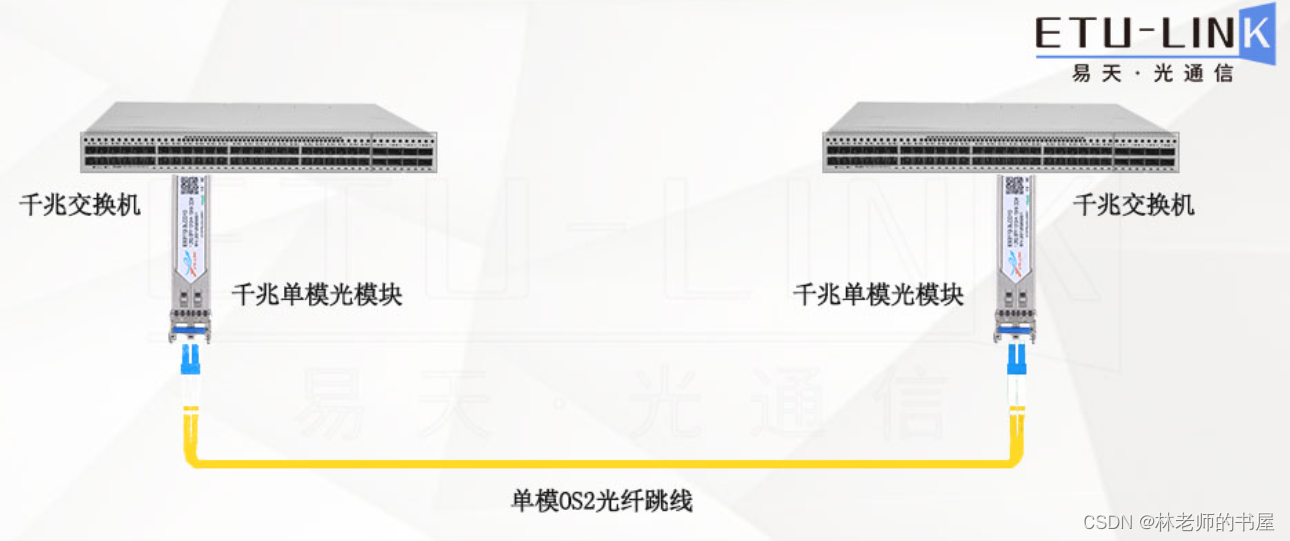

那有了模块，具体是怎么接的呢？如图，很简单，两端两个模块，接光纤线。

两边的模块A模块一芯发光对应对端B模块的收光，另外A模块一芯收光对应B模块的发光。两芯就是一收一发。

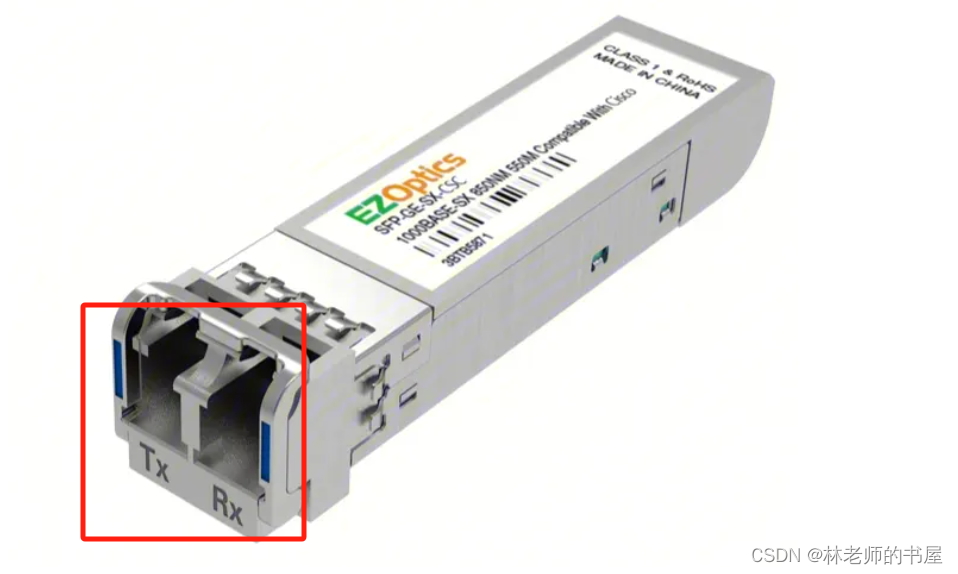

如图：Tx是发，Rx是收。

A模块的Tx对应B模块的Rx，两边用一芯光纤线对接。

B模块的Tx对应A模块的Rx，两边用一芯光纤线对接。

双芯就是这么对接的，接反了灯就不亮，两芯对调一下就行。

单芯没有这个烦恼，就一根线。

【光转电模块】

光转电模块：如果要电口接入的时候，但我们只有光口，可以买个光转电模块跟对方对接。光转电模块是可以直接接交换机光口的。

【光电盒子】

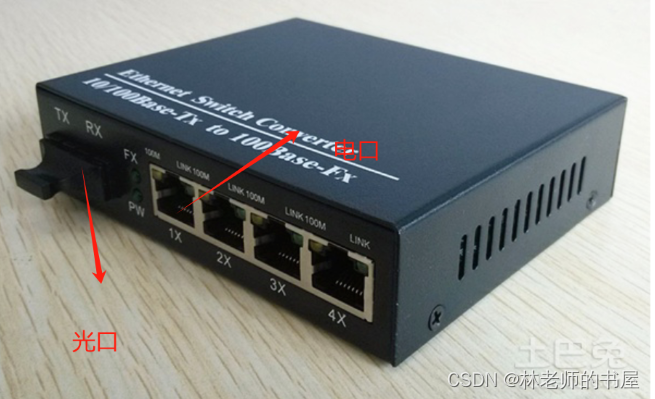

如果客户只有电口，但我们没有光转电模块，可以买个光电转换盒子（盒子上有一个电口一个光口），将电口转为光口，然后两边光纤接入。

【实战小知识】

1、交换机的网口一般是万兆10G、100G的，是可以向下兼容的，万兆可以接千兆模块、100G可以接40G的模块。

2、经常出现对端只有网口，我们的设备只有光口，需要我们准备光转电模块，然后两端用网线对接。

3、如果只有网口，但一定要光纤对接（比如跨机房模块要过光纤ODF架子），就加个光电盒子，交换机电口-光电盒子电口-光电盒子光口-ODF光口-交换机B光口。

下一章讲交换机的选型和ODF盘吧，这样机房内的设备就基本全了。

#很多细节还没补全，先这样吧，后面再加#
