【专线施工知识】

原本这章想讲一下交换机的，没想好怎么写，这章就先些光缆施工的一些知识，想到什么写什么。

在专线的施工类型中，分为三类：1、裸光纤  2、传输（电路）

裸光纤：从A点到B点的路程中，只有光缆线路，不经过任何的网络设备。中间可以经过ODF或者放大器等光设备。

1. 一般施工队会拉12芯或者24芯的光缆，然后将其中两芯熔纤成端在A端及B端的光交上，将这两芯给客户使用。
2. 裸纤的理论传输速率无限大，用多大的模块，速率就有多大，可接千兆、万兆、百G模块，两边模块保持一致即可。
3. 这种的缺点是一旦施工挖断这条光缆，线路就断了，因此基本上都是做双路由光缆。双路由的意思就是两条光缆在走的是不同的管道，不在一个物理位置上。
4. 所以裸光纤一般采购都是买双路由线路，每个路由2芯，一共4芯。
5. 一般根据实际的测出光缆长度和光衰进行模块的选型，有10KM、40KM和80KM的模块，如果光衰太大（经过的ODF跳接节过多），中间可以加光放大器。

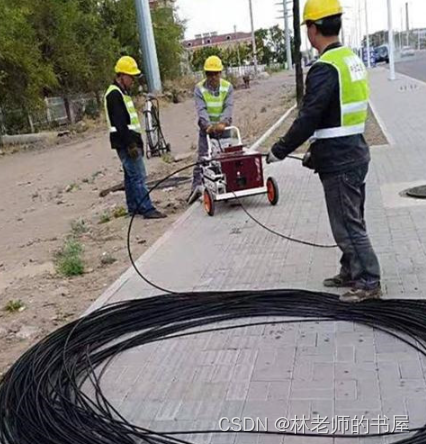

光缆施工现场：

传输（电路）：传输就是中间经过网络设备。一般是交换机。传输带保护：从A到Z点的线路可以为A-B-Z，或者A-C-Z，这样B或C单一故障不要影响线路。就是A到Z有另外一条路径做保护。

运营商的传输一般是PTN、 MSTP。

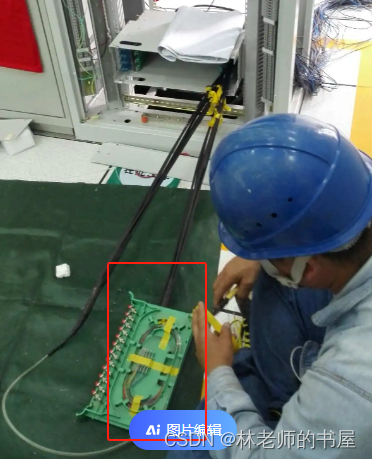

光缆成端：光缆拉到机房或者楼外的光交之后，需要把光缆中的纤芯拆出来，一芯对应一个接口，方便对接使用。下图就是光缆拉到机房之后，工人将光缆的纤芯拆出来，接在ODF盘上，比较12芯的光缆，就对应有12个ODF接口。

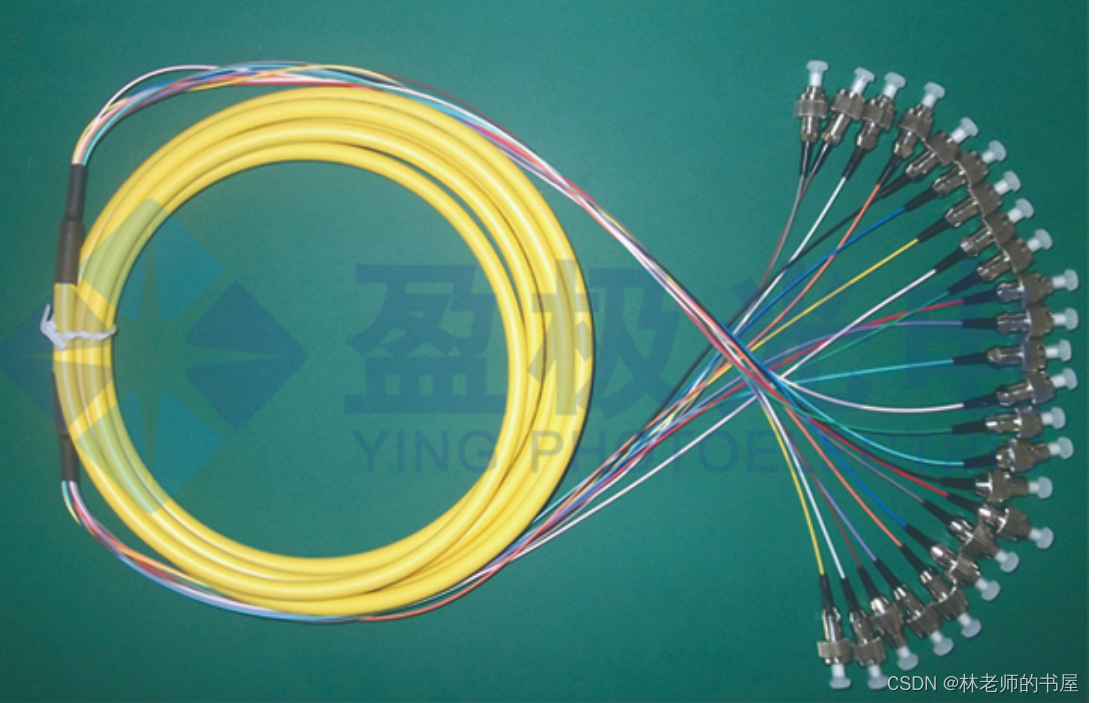

24芯光缆成端图：

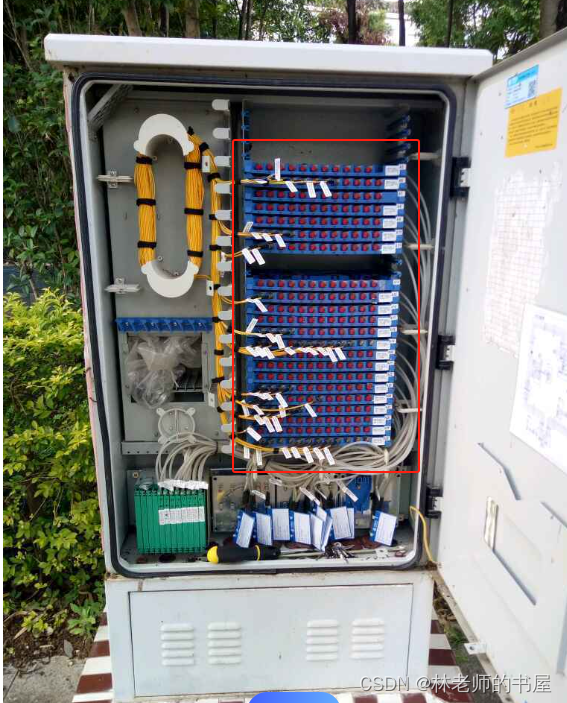

光交箱中最主要的就是ODF盘，光缆接入到这个光交箱之后，就开始拆分纤芯到ODF上。

光缆进入机房的有两种方式：

1、直接将光缆拉到机房里边，在机房内的ODF成端，然后在ODF上分两芯进行使用。

2、将光缆成端在机房外的光交，楼外到机房使用引接缆（机房会提供在拉好楼外光交到机房的光缆，两边都成端好ODF），新施工的光缆成端好之后，分两芯跳接到机房分配引接缆接口（使用跳线），机房内从机房分配的接口跳接到客户设备上。这样就线路就通了。

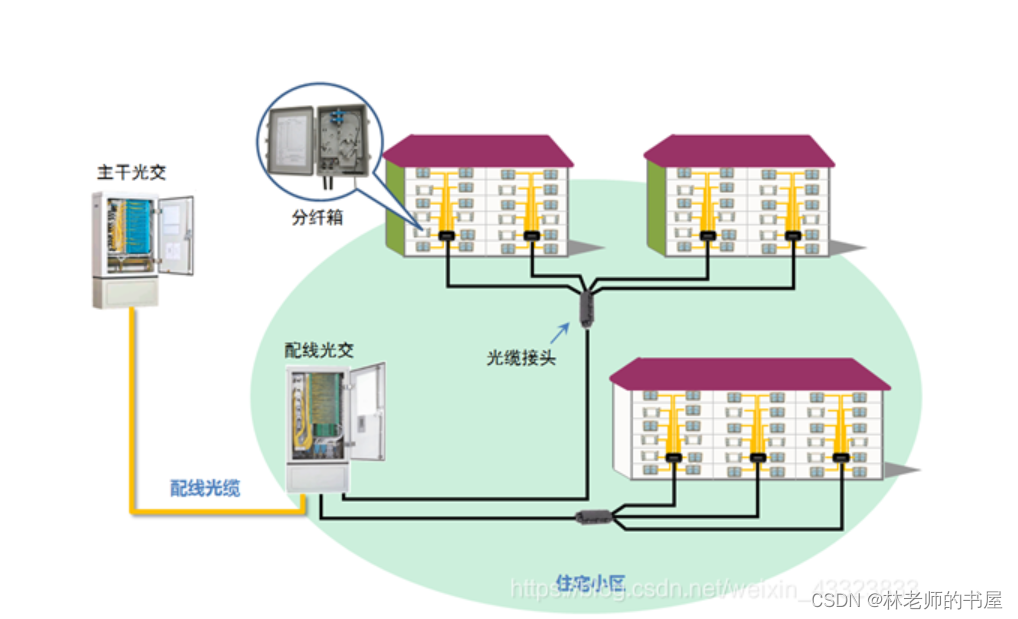

光缆进入小区或者商业楼方式基本是一致的：

先写到这，想到啥下次补。
