一、DG介绍

1、什么是DG

Oracle Data Guard 是 Oracle 数据库内置的高可用性（HA）和灾难恢复（DR）解决方案，通过对主数据库的实时同步和监控，提供数据保护、故障恢复及负载均衡能力。

2、组成

（1）主数据库（Primary）：处理生产事务的读写。
（2）备用数据库（Standby）：从主库接收并应用重做日志，保持数据同步。
（3）Data Guard Broker：自动化管理集群配置、监控和故障切换。

3、原理

（1）日志传输与应用

主库将在线重做日志（Online Redo Logs）或归档日志（Archived Logs）传输到备用库。
备用库接收后，通过 Redo Apply 或 SQL Apply（仅逻辑备用）重放日志，保持数据一致性。

（2）三种模式

DG有种数据同步模式

最大性能（Maximum Performance）
异步传输日志，主库性能优先，可能丢失少量数据。

最大可用性（Maximum Availability）
同步传输，但允许主库在备用不可用时降级为异步模式。

最大保护（Maximum Protection）
强制同步传输，主库事务提交需等待备用确认，确保零数据丢失（若备用宕机，主库自动关闭）。

二、环境准备

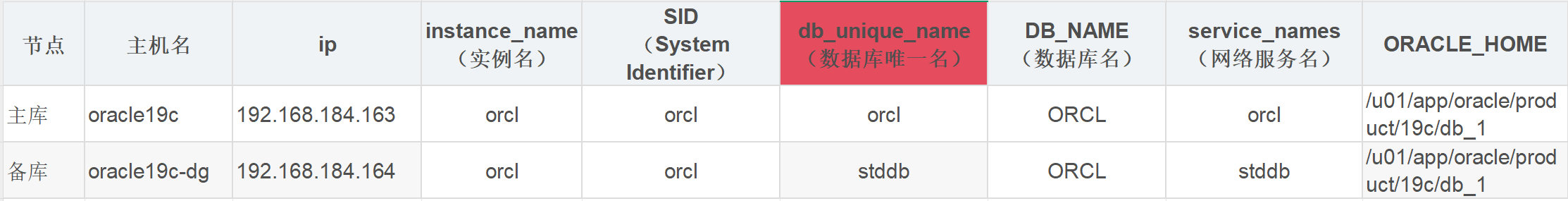

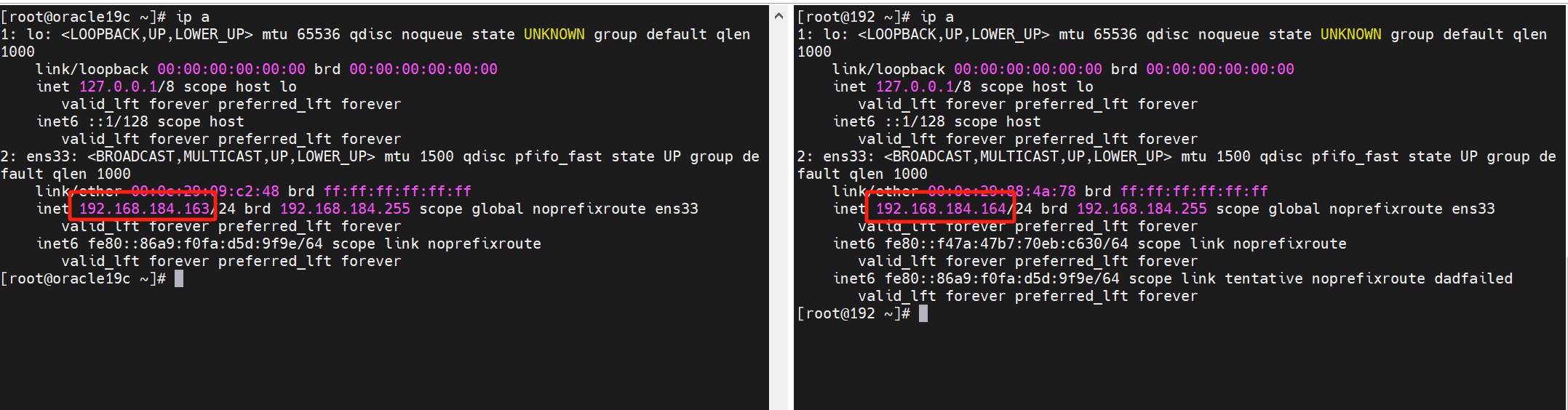

1、环境信息

在这里插入图片描述

192.168.184.183
192.168.184.164

在这里插入图片描述

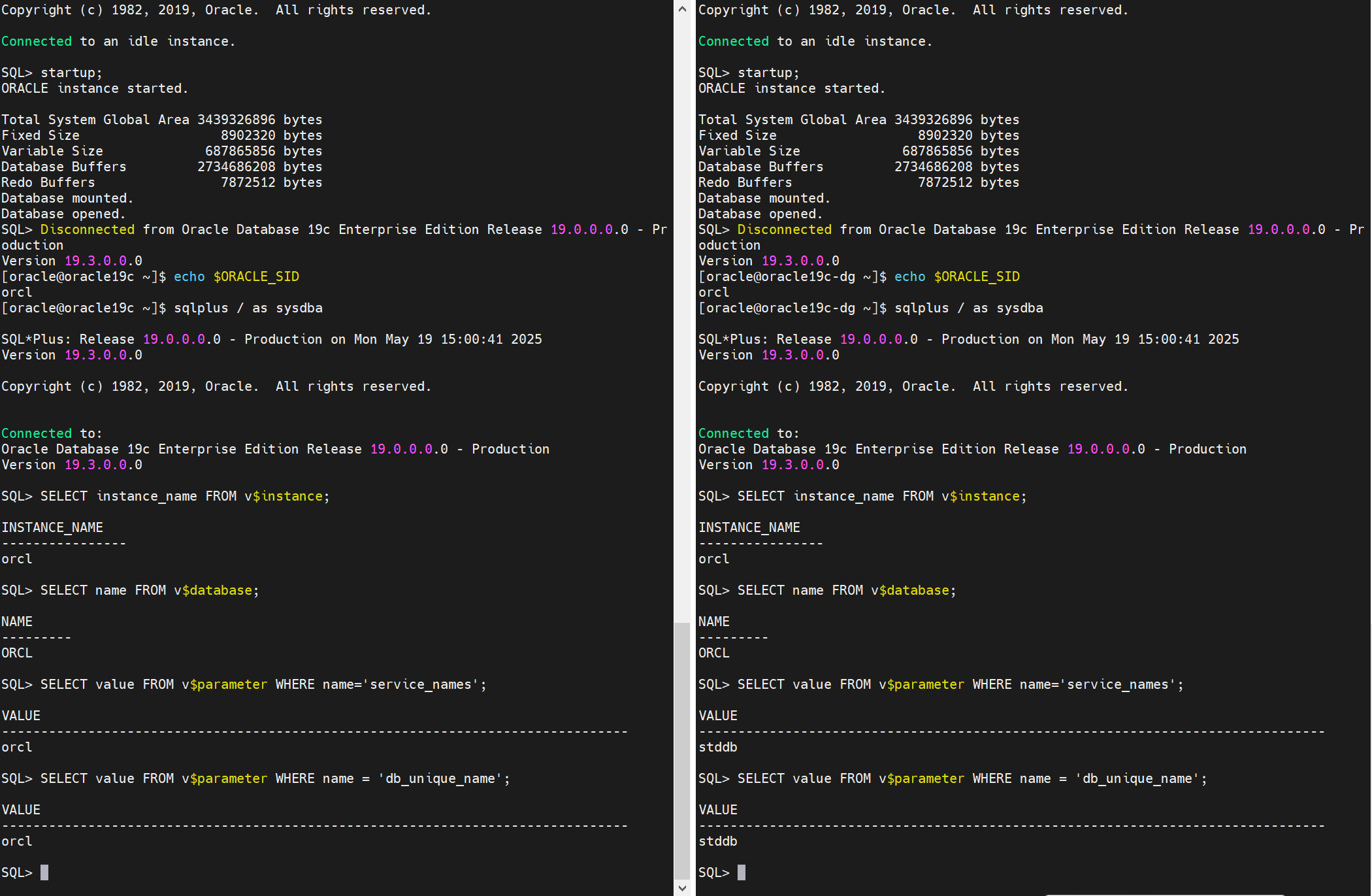

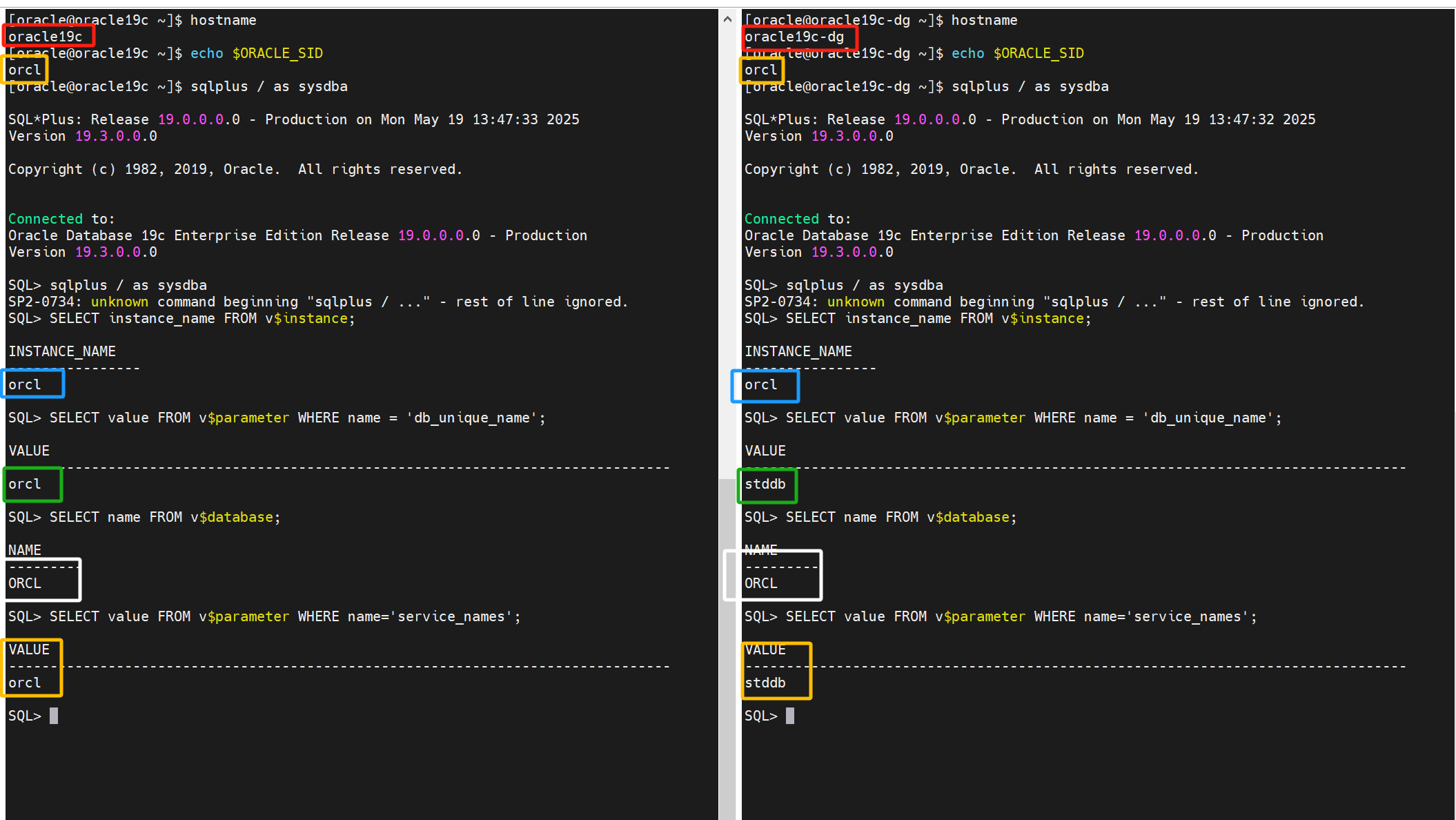

这些值在备库上暂时没有，等部署完再进行查看。

su - oracle
echo $ORACLE_SID
sqlplus /  as sysdba

SELECT instance_name FROM v$instance;
SELECT value FROM v$parameter WHERE name = 'db_unique_name';
SELECT name FROM v$database;
SELECT value FROM v$parameter WHERE name='service_names';

在这里插入图片描述

2、主库环境准备

（1）主库基础环境安装

主库正常安装Oracle19c单机数据库即可。
可参考：
CentOS系统静默安装Oracle19c数据库
或者
CentOS系统下图形化界面安装Oracle19c数据库

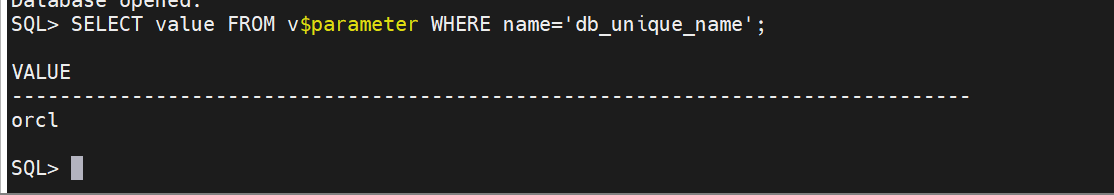

（2）修改db_unique_name

这里我将db_unique_name改为orcl

SELECT value FROM v$parameter WHERE name='db_unique_name';

在这里插入图片描述

修改db_unique_name可参考：
如何修改DB_UNIQUE_NAME

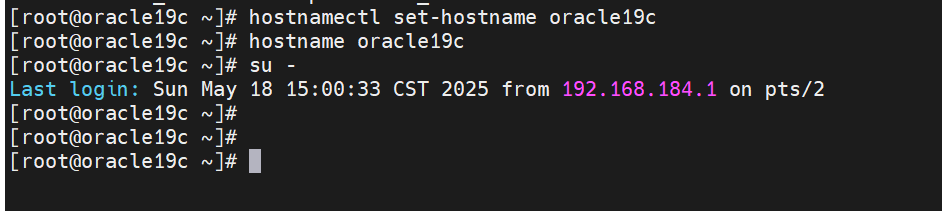

（3）修改hostname

主库所在主机名修改为oracle19c

hostnamectl set-hostname oracle19c
hostname oracle19c
su -

在这里插入图片描述

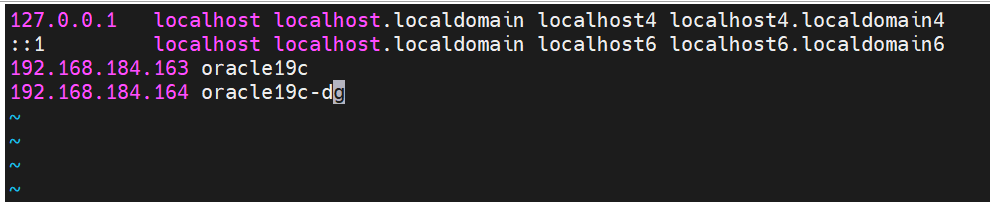

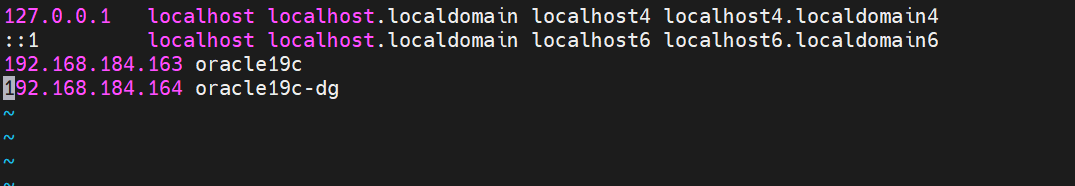

（4）修改/etc/hosts

vim /etc/hosts

添加如下内容：

192.168.184.163 oracle19c
192.168.184.164 oracle19c-dg

在这里插入图片描述

3、备库环境准备

备库只需要安装数据库软件和监听，之后主库的所有参数、控制、数据文件都用ram的方式物理拷贝过来。

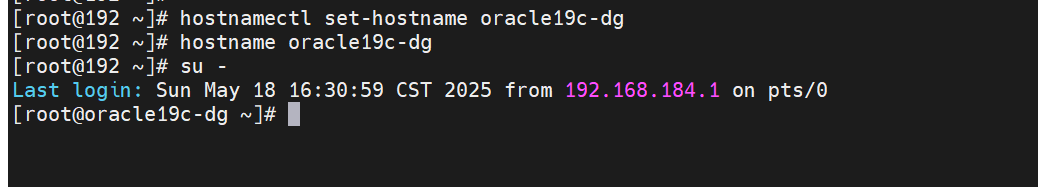

（1）修改主机名

hostnamectl set-hostname oracle19c-dg
hostname oracle19c-dg
su -

在这里插入图片描述

（2）修改/etc/hosts

vim /etc/hosts

添加如下内容：

192.168.184.163 oracle19c
192.168.184.164 oracle19c-dg

在这里插入图片描述

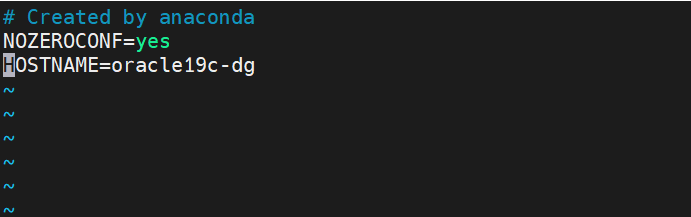

（3）配置network

vim /etc/sysconfig/network

添加如下内容：

NOZEROCONF=yes
HOSTNAME=oracle19c-dg

在这里插入图片描述

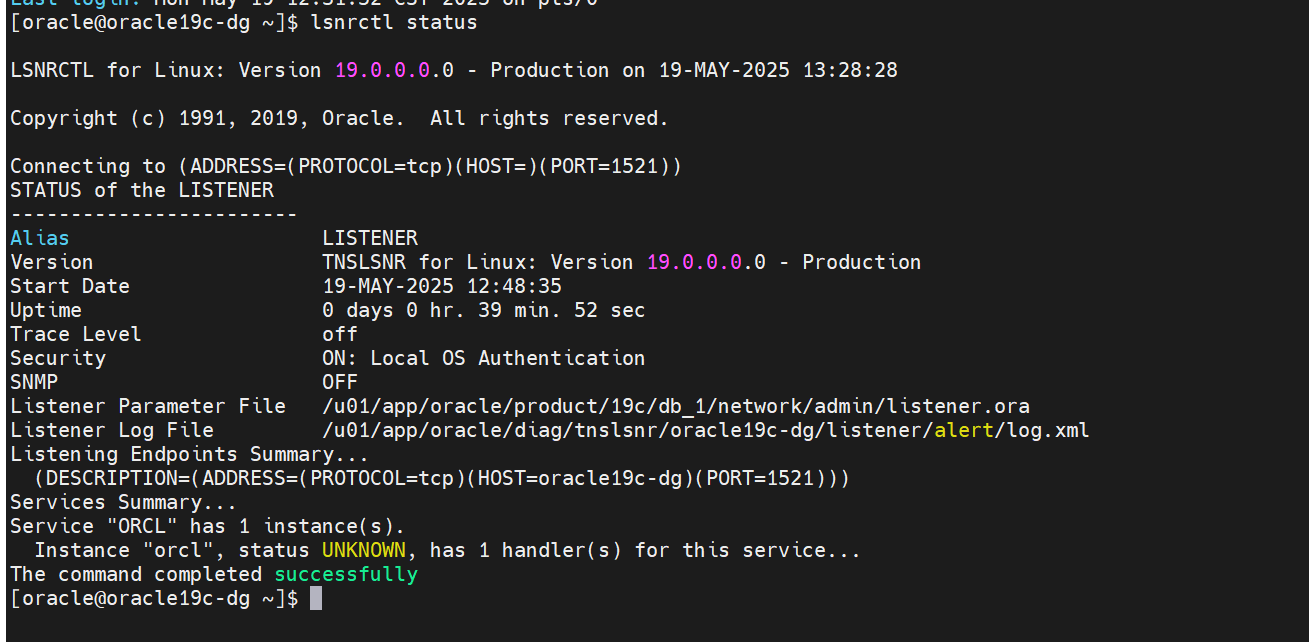

（4）备库安装Oracle和监听

可参考：
CentOS系统静默安装Oracle19c数据库

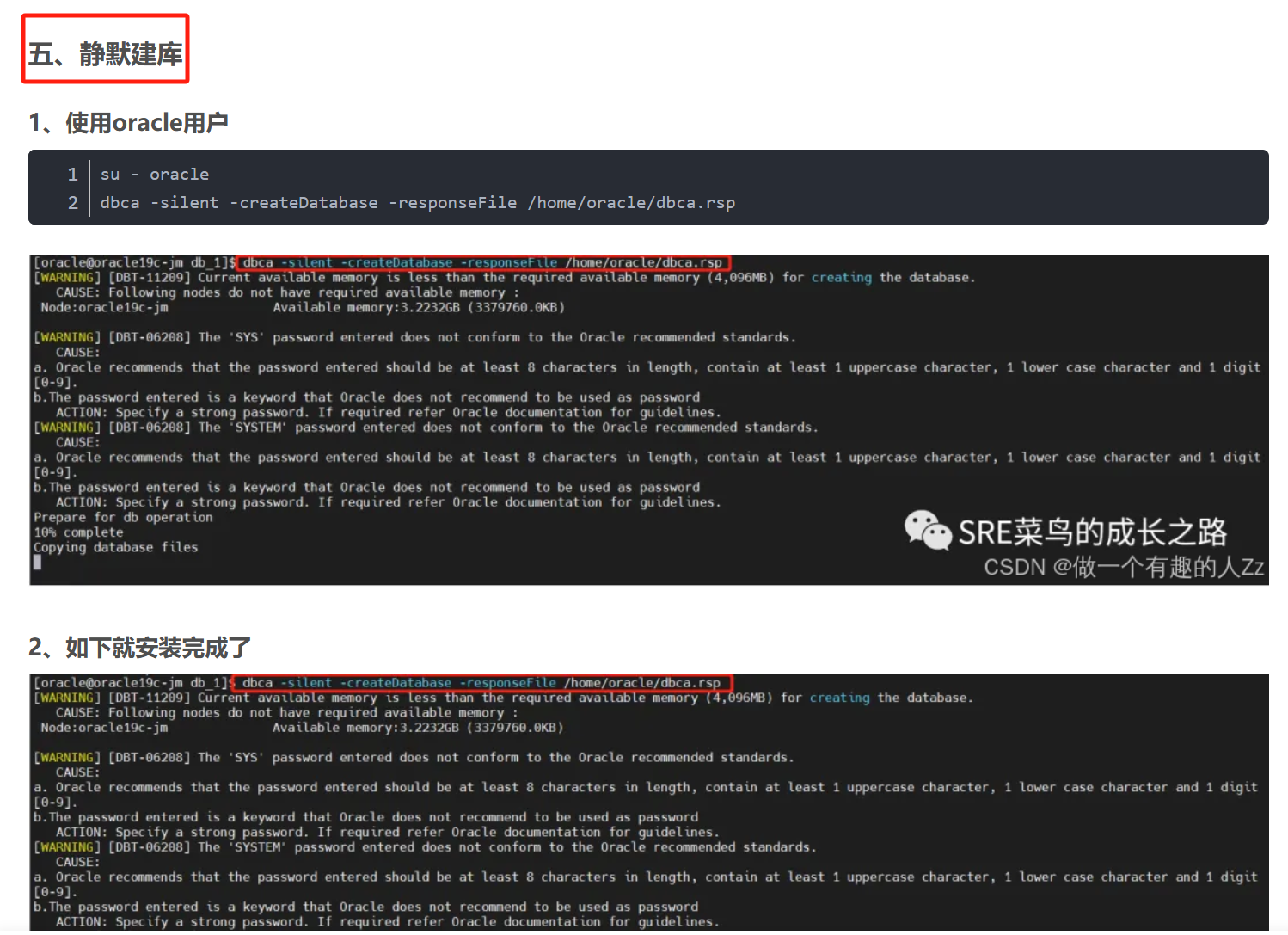

注意！！这里只需要安装Oracle和监听，这个文档里的静默建库，不需要操作。
在这里插入图片描述

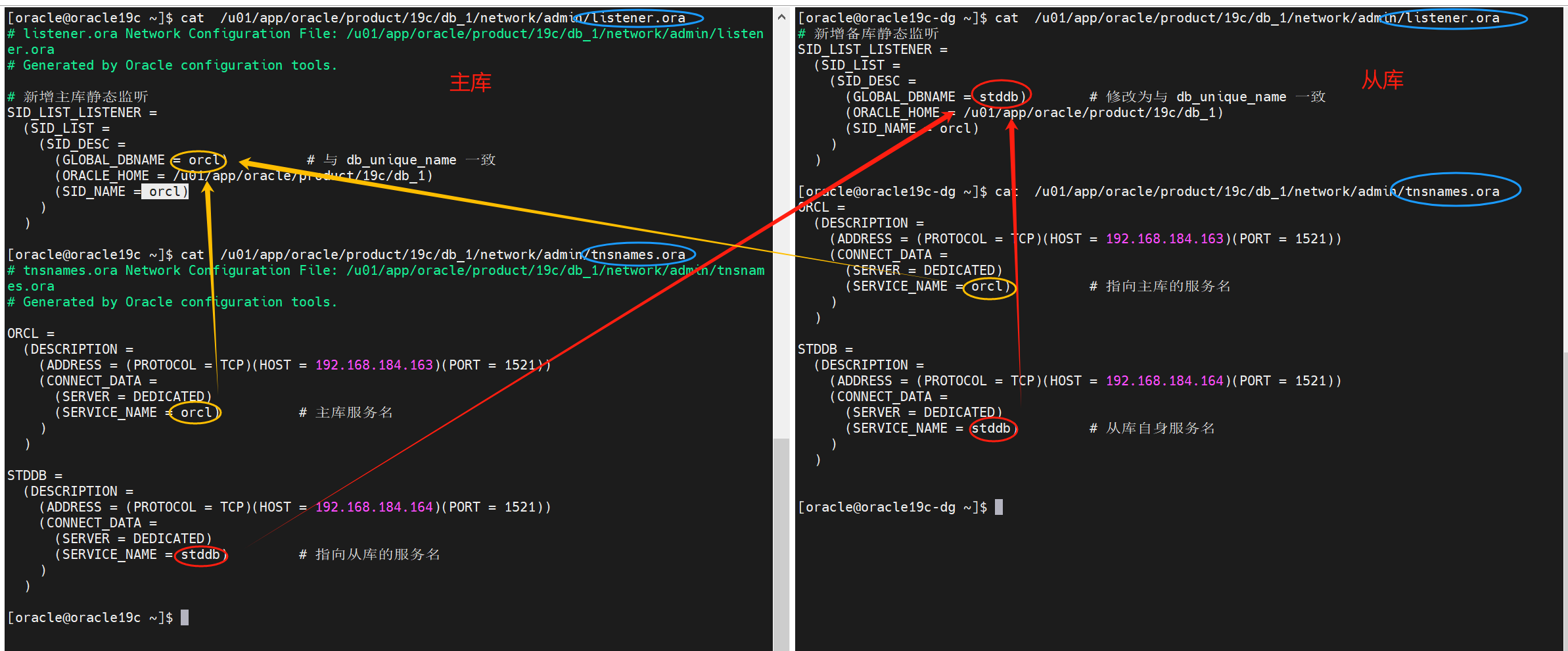

4、主库、备库修改监听配置

在这里插入图片描述

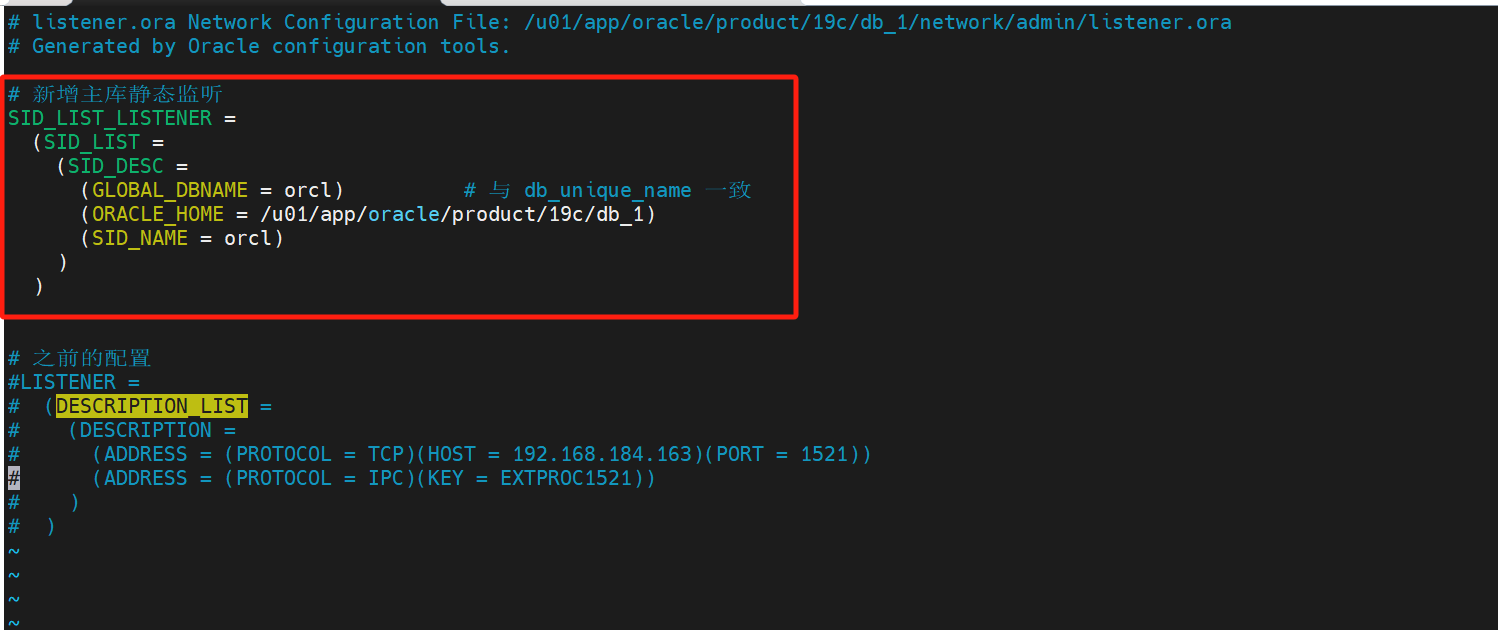

（1）主库修改listener.ora

su - oracle
vim /u01/app/oracle/product/19c/db_1/network/admin/listener.ora

新增如下内容：

# 新增主库静态监听
SID_LIST_LISTENER =
  (SID_LIST =
    (SID_DESC =
      (GLOBAL_DBNAME = orcl)          # 与 db_unique_name 一致
      (ORACLE_HOME = /u01/app/oracle/product/19c/db_1)
      (SID_NAME = orcl)
    )
  )

在这里插入图片描述

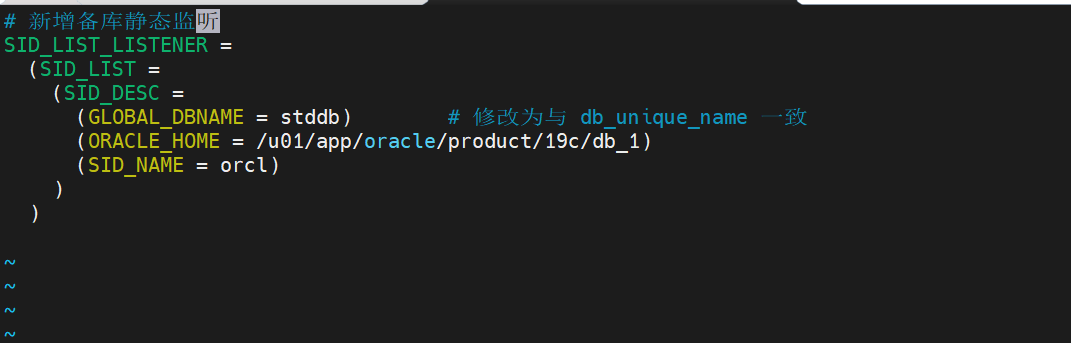

（2）备库库修改listener.ora

su - oracle
vim /u01/app/oracle/product/19c/db_1/network/admin/listener.ora

在这里插入图片描述

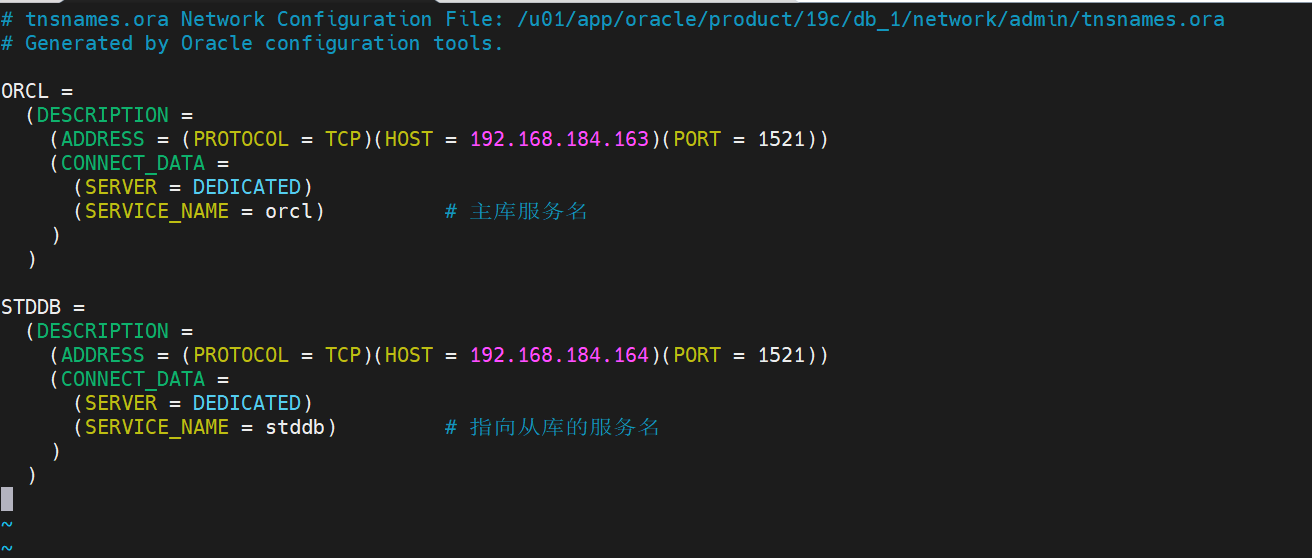

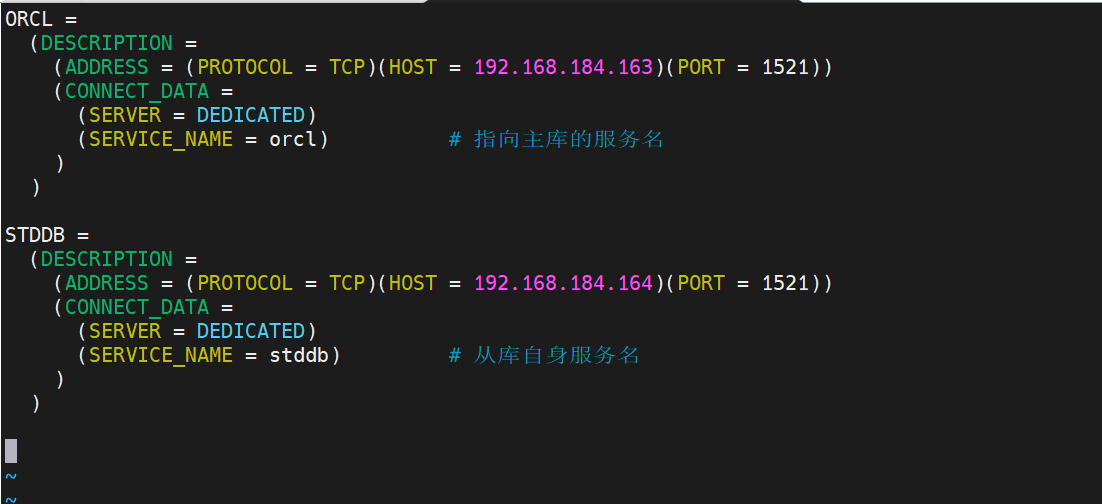

（3）主库修改tnsnames.ora

su - oracle
vim /u01/app/oracle/product/19c/db_1/network/admin/tnsnames.ora

在这里插入图片描述

（4）备库修改tnsnames.ora

su - oracle
vim /u01/app/oracle/product/19c/db_1/network/admin/tnsnames.ora

在这里插入图片描述

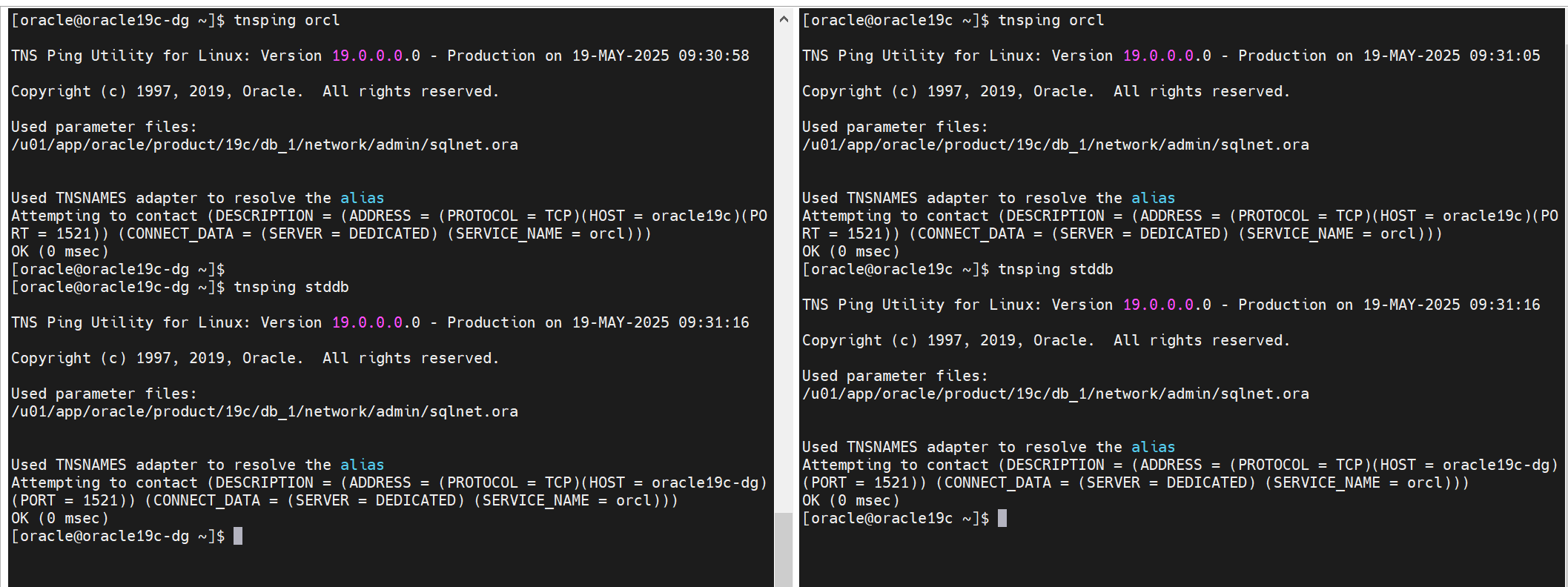

（5）测试主备tns监听

tnsping orcl
tnsping stddb

在这里插入图片描述

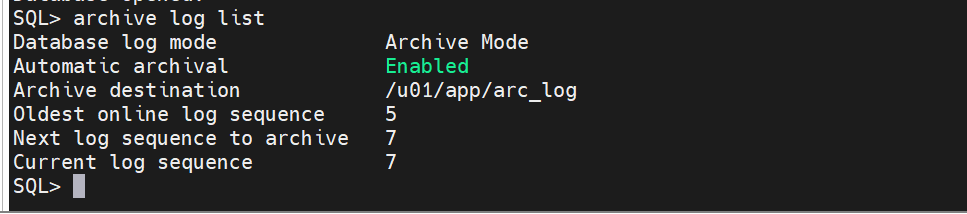

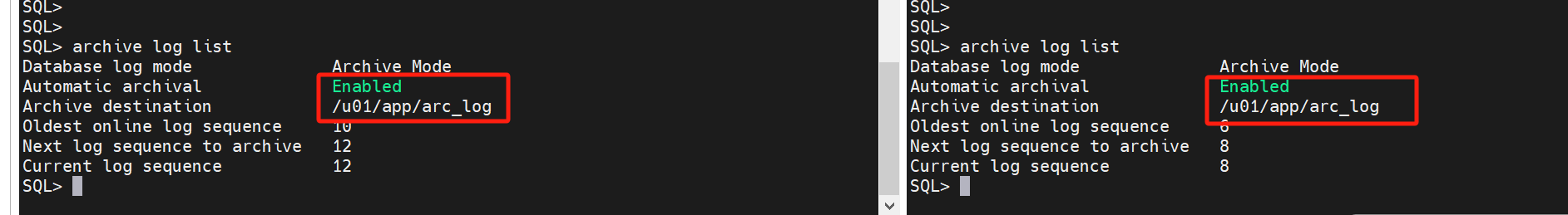

5、主库开启归档

主库开启归档，并重新设置归档目录，我这里已经设置好了，如果没设置的话，可参考：
如何开启数据库的归档模式

archive log list

在这里插入图片描述

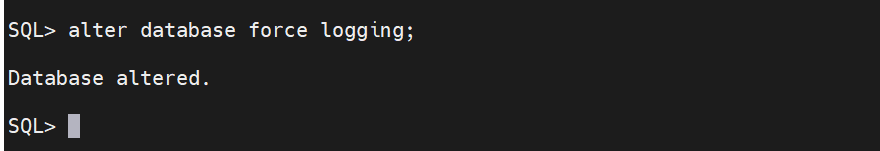

6、打开数据库强制日志

alter database force logging;

在这里插入图片描述

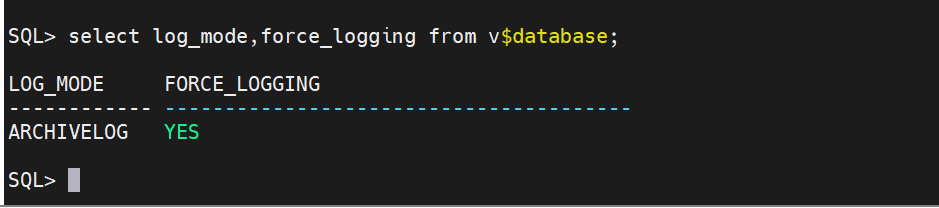

7、查看归档模式和保护模式

select log_mode,force_logging from v$database;

在这里插入图片描述

8、开启数据库保护模式

这里根据需求进行选择，这里我选择最大性能

（1）最大保护模式

alter database set standby database to MAXIMIZE PROTECTION;

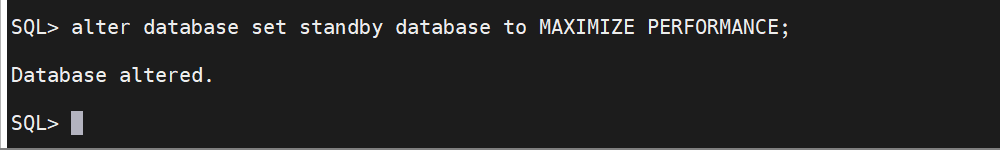

（2）最大性能

alter database set standby database to MAXIMIZE PERFORMANCE;

在这里插入图片描述

（3）最大可用

该模式需在mount下修改，并且备库已经做好了配置，否者主库检测不到可用备库会自动挂掉。

alter database set standby database to MAXIMIZE AVAILABILITY;

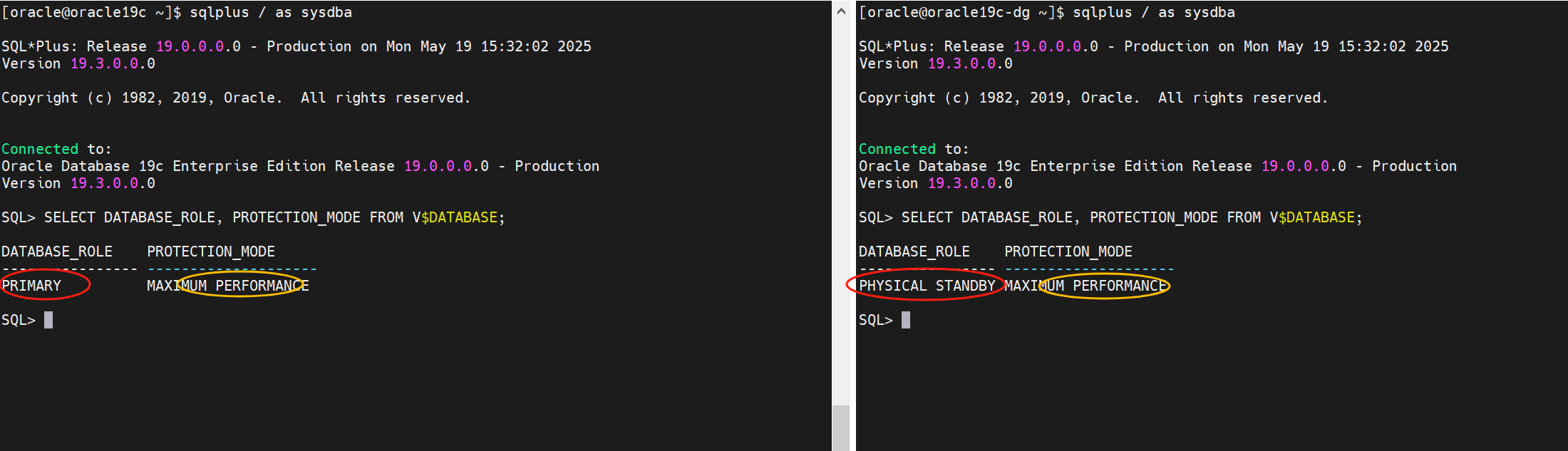

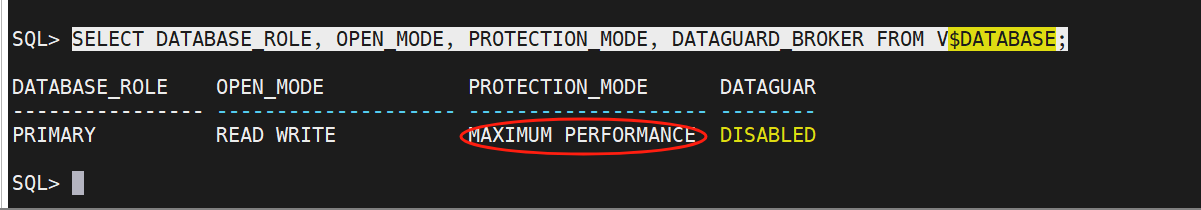

9、进行查看数据库同步模式

SELECT DATABASE_ROLE, OPEN_MODE, PROTECTION_MODE, DATAGUARD_BROKER FROM V$DATABASE;

在这里插入图片描述

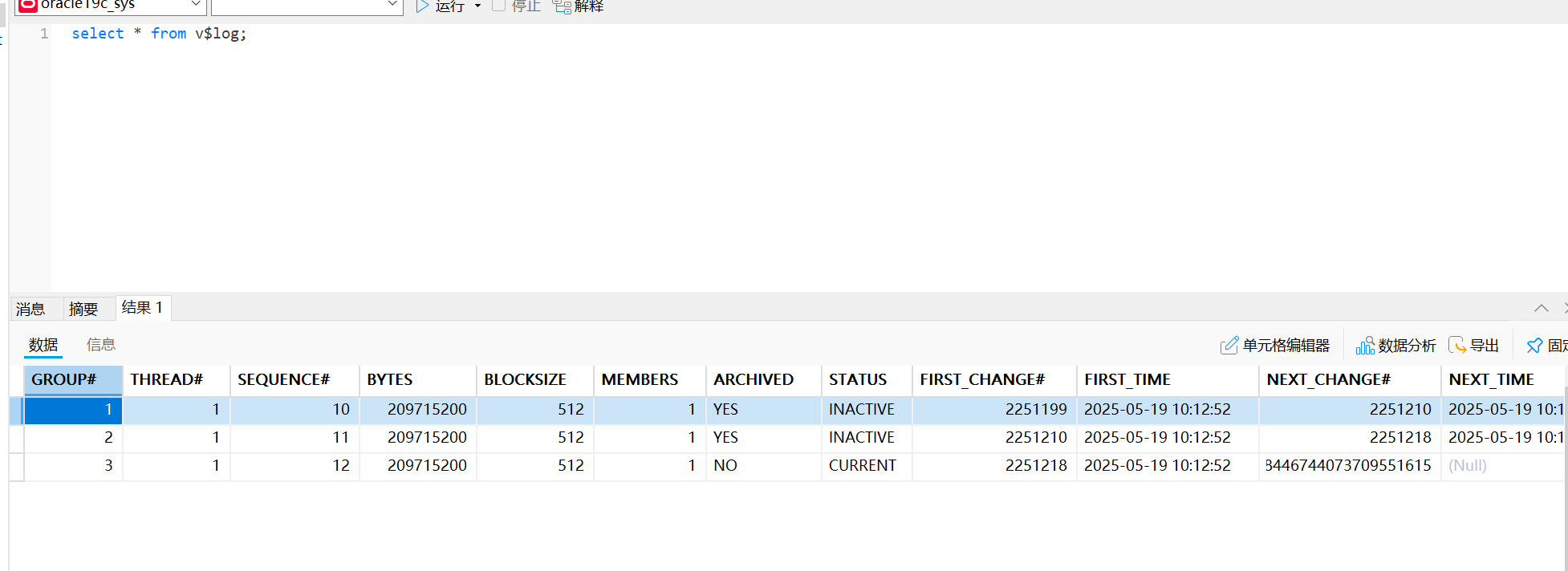

10、增加redo log日志文件

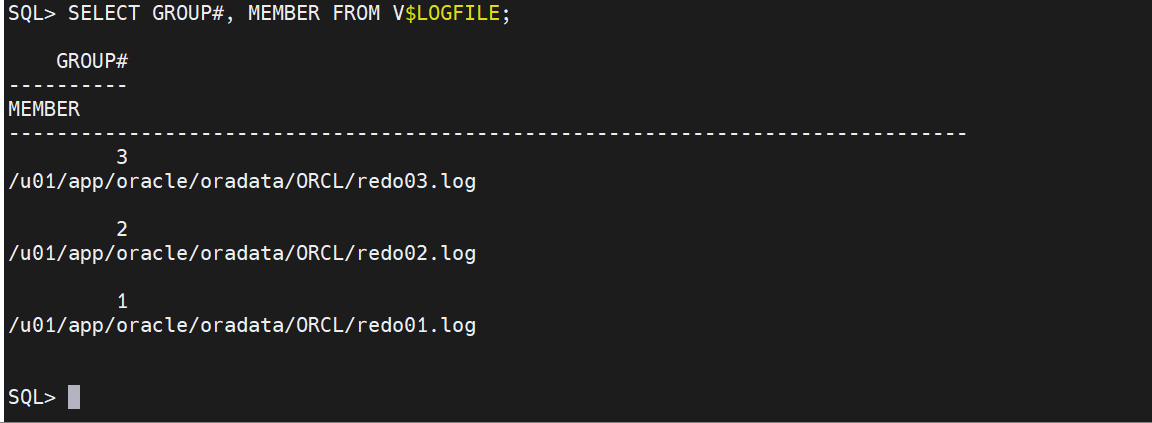

（1）查询当前redo log日志文件数量以及目录

默认只有3个，但是redo在还没有传完备库的时候，3个文件都写满了，会导致无法归档，事务卡死等情况，所以这个尽量多点好。

SELECT GROUP#, MEMBER FROM V$LOGFILE;

在这里插入图片描述

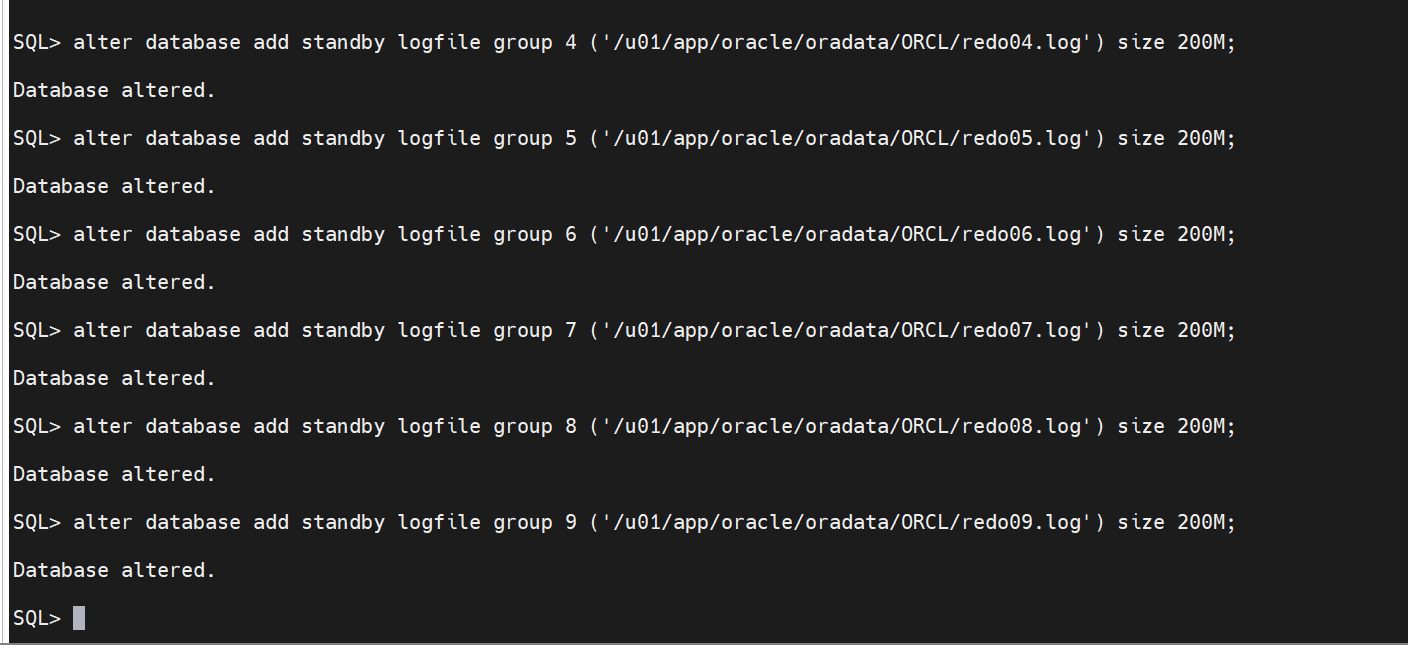

（2）新增redo log文件

alter database add standby logfile group 4 ('/u01/app/oracle/oradata/ORCL/redo04.log') size 200M;
alter database add standby logfile group 5 ('/u01/app/oracle/oradata/ORCL/redo05.log') size 200M;
alter database add standby logfile group 6 ('/u01/app/oracle/oradata/ORCL/redo06.log') size 200M;
alter database add standby logfile group 7 ('/u01/app/oracle/oradata/ORCL/redo07.log') size 200M;
alter database add standby logfile group 8 ('/u01/app/oracle/oradata/ORCL/redo08.log') size 200M;
alter database add standby logfile group 9 ('/u01/app/oracle/oradata/ORCL/redo09.log') size 200M;

在这里插入图片描述

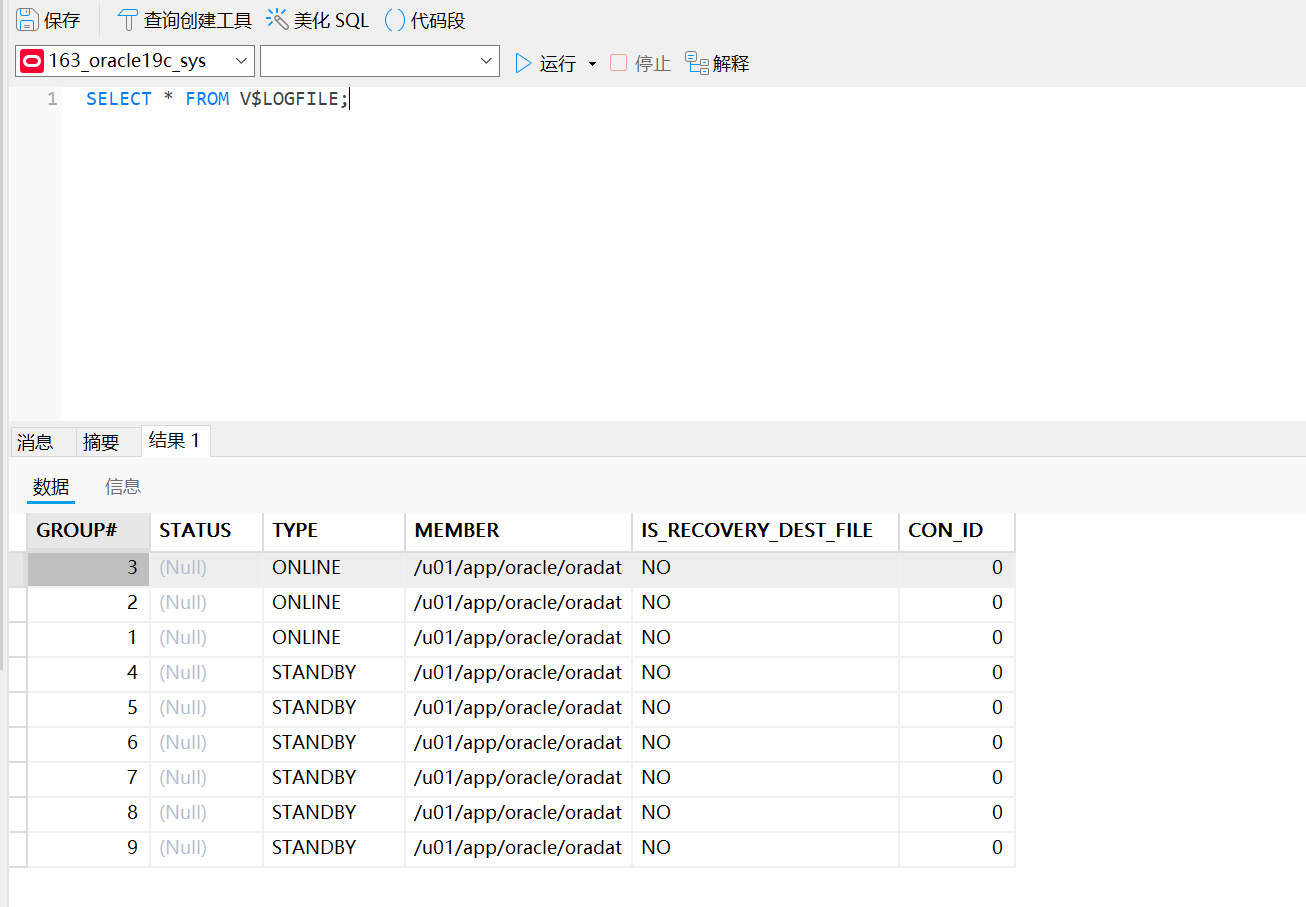

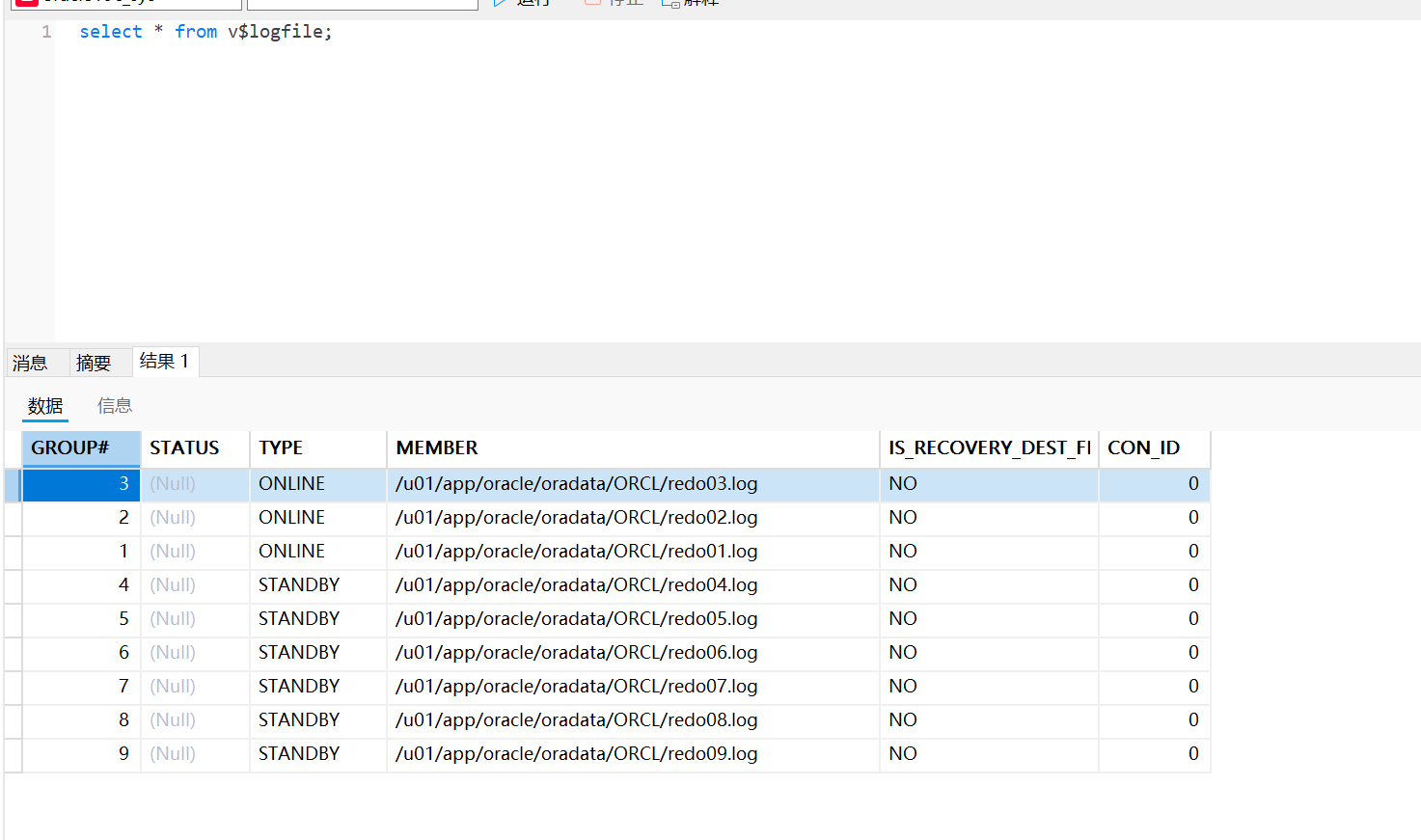

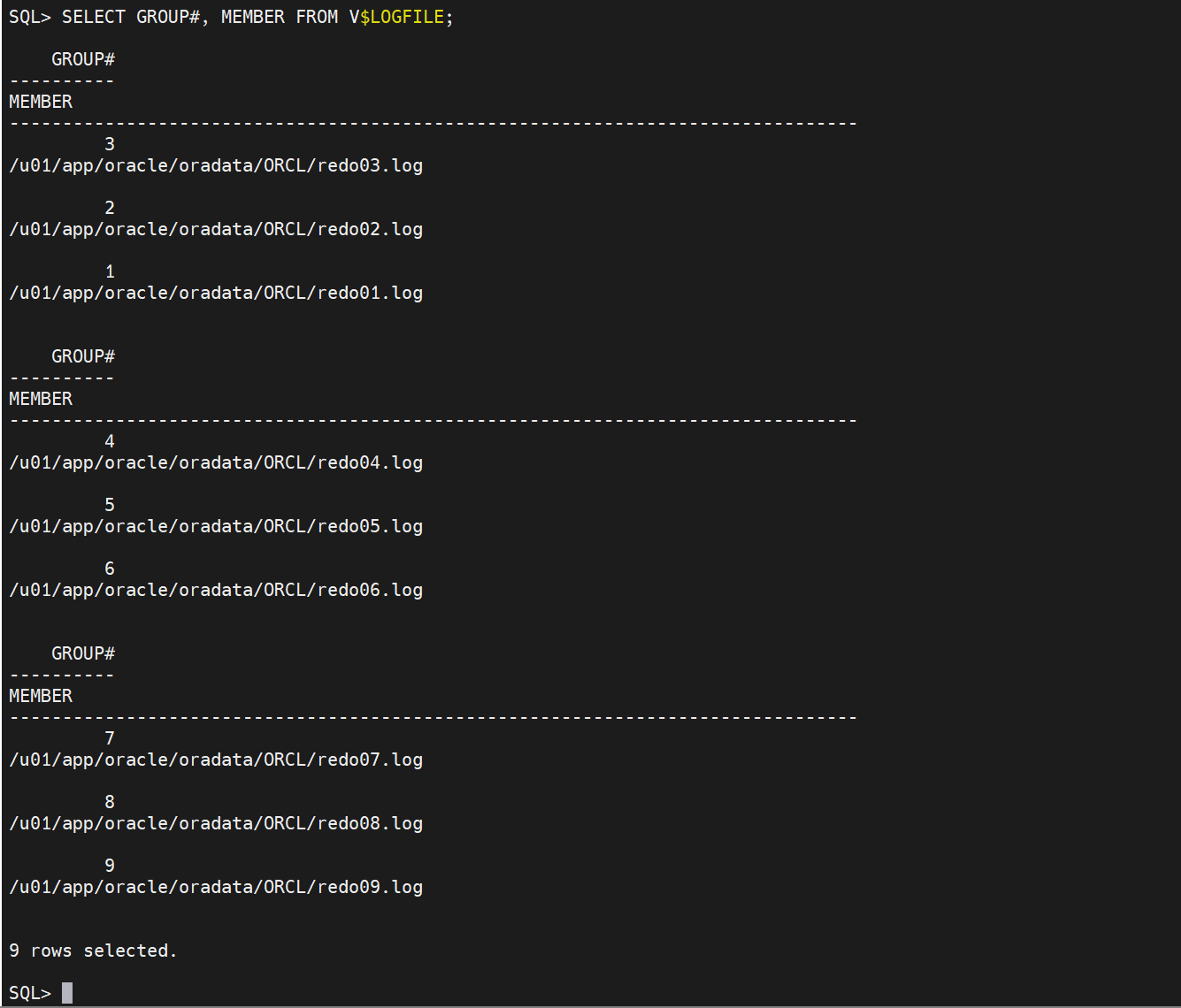

（3）再次查询

SELECT GROUP#, MEMBER FROM V$LOGFILE;

在这里插入图片描述

三、修改主库参数

1、LOG_ARCHIVE_CONFIG

这里的orcl和stddb是主备库的unique_name唯一名称用来区分数据库

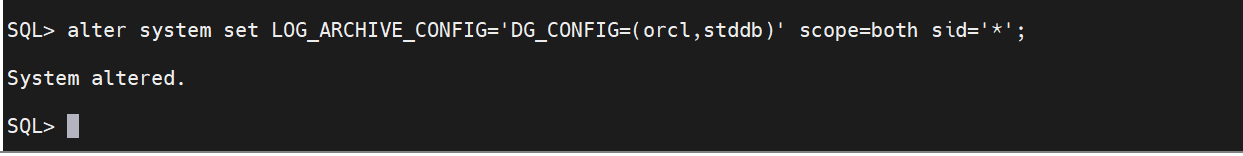

alter system set LOG_ARCHIVE_CONFIG='DG_CONFIG=(orcl,stddb)' scope=both sid='*';

在这里插入图片描述

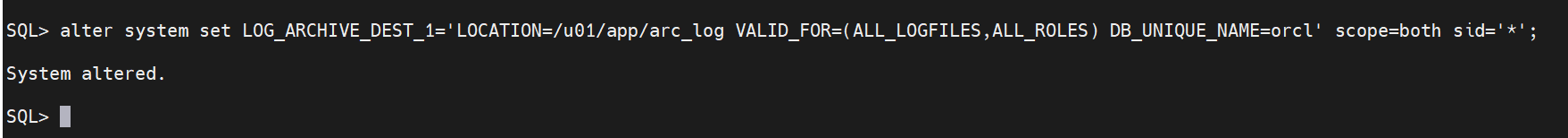

2、LOG_ARCHIVE_DEST_1

这里填写主库本地归档日志路径主库唯一名

alter system set LOG_ARCHIVE_DEST_1='LOCATION=/u01/app/arc_log VALID_FOR=(ALL_LOGFILES,ALL_ROLES) DB_UNIQUE_NAME=orcl' scope=both sid='*';

在这里插入图片描述

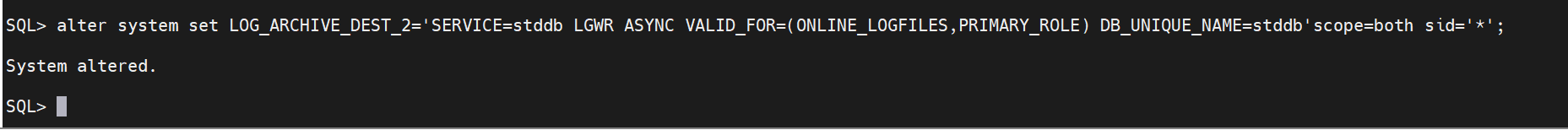

3、LOG_ARCHIVE_DEST_2

这里的service是备库的tns文件中的名称后面的db_unique_name是备库的唯一名称，但这里备库的db_unique_name我们还未设置，后面我们会在备份的pflie文件中进行修改并设置的。

alter system set LOG_ARCHIVE_DEST_2='SERVICE=stddb LGWR ASYNC VALID_FOR=(ONLINE_LOGFILES,PRIMARY_ROLE) DB_UNIQUE_NAME=stddb'scope=both sid='*';

在这里插入图片描述

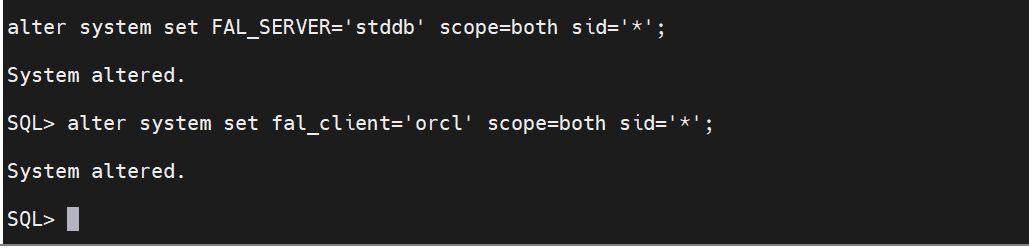

4、fal_client和fal_server

主库上fal_client指向自己，也就是orcl
主库上fal_server指向备库，也就是stddb

fal_client：
指定主库（Primary Database）向备库发送归档日志请求时使用的标识。

fal_server：
指定备库（Standby Database）在需要获取缺失的归档日志时，向主库（Primary Database）或其他中间服务器发起请求的目标地址。

alter system set fal_server='stddb' scope=both sid='*';
alter system set fal_client='orcl' scope=both sid='*';

在这里插入图片描述

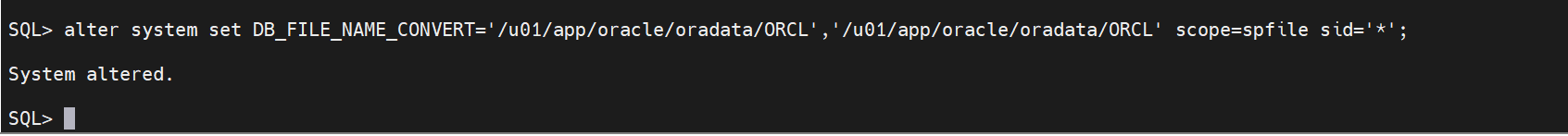

5、DB_FILE_NAME_CONVERT

alter system set DB_FILE_NAME_CONVERT='/u01/app/oracle/oradata/ORCL','/u01/app/oracle/oradata/ORCL' scope=spfile sid='*';

在这里插入图片描述

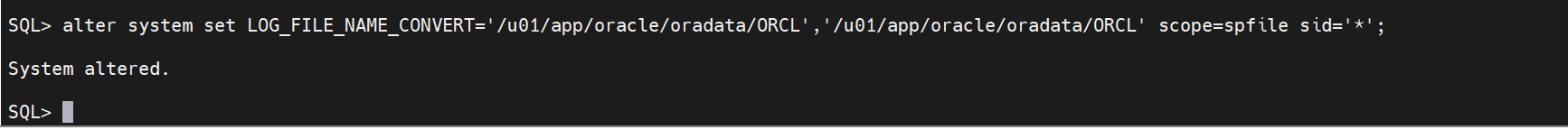

6、LOG_FILE_NAME_CONVERT

alter system set LOG_FILE_NAME_CONVERT='/u01/app/oracle/oradata/ORCL','/u01/app/oracle/oradata/ORCL' scope=spfile sid='*';

在这里插入图片描述

四、主库进行备份

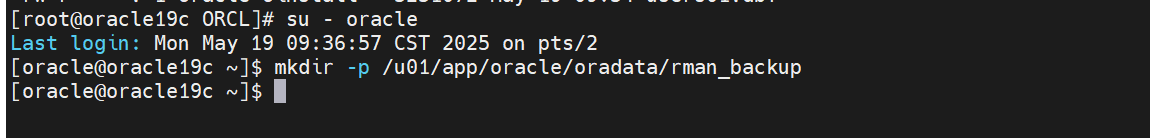

1、创建备份目录

su - oracle
mkdir -p /u01/app/oracle/oradata/rman_backup

在这里插入图片描述

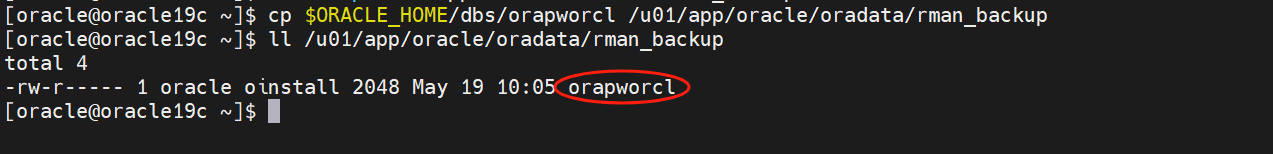

2、拷贝密码文件

cp $ORACLE_HOME/dbs/orapworcl /u01/app/oracle/oradata/rman_backup
ll /u01/app/oracle/oradata/rman_backup

在这里插入图片描述

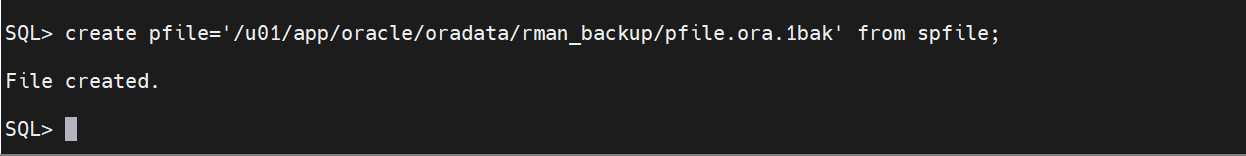

3、生成pfile文件

创建pfile文件并生成到备份目录中

create pfile='/u01/app/oracle/oradata/rman_backup/pfile.ora.1bak' from spfile;

在这里插入图片描述

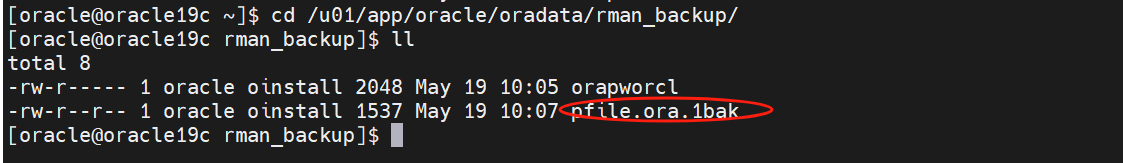

查看生成的pfile文件

cd /u01/app/oracle/oradata/rman_backup/
ll

在这里插入图片描述

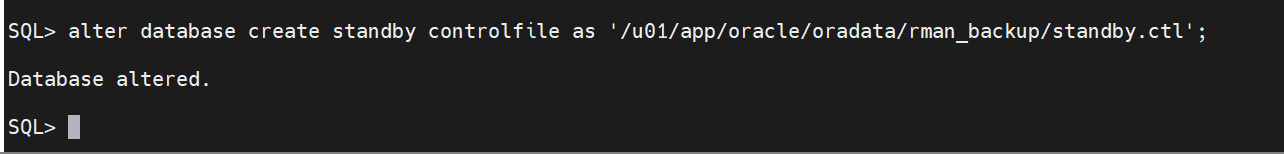

4、生成控制文件

创建当前主库的控制文件并生成到备份目录中

alter database create standby controlfile as '/u01/app/oracle/oradata/rman_backup/standby.ctl';

在这里插入图片描述

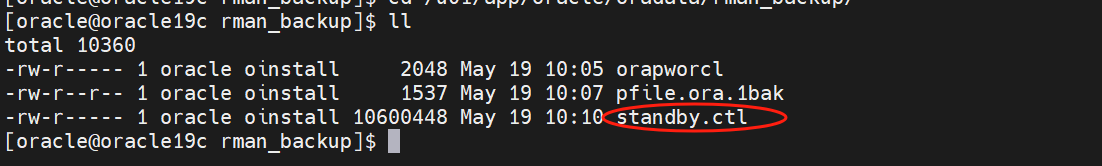

查看生成的控制文件

cd /u01/app/oracle/oradata/rman_backup/
ll

在这里插入图片描述

5、使用rman进行备份

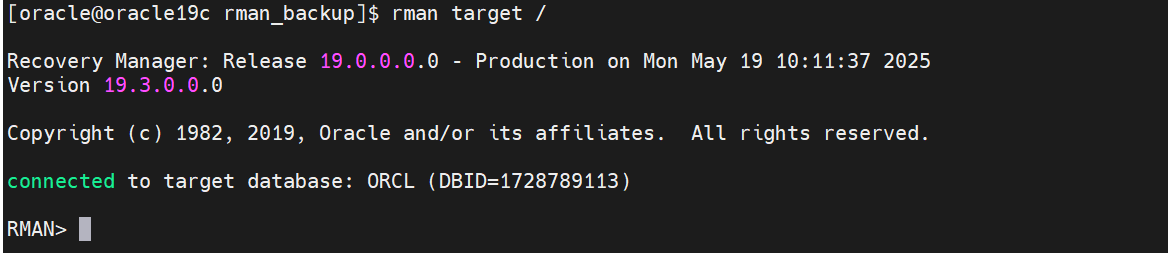

（1）连接到rman

rman target /

在这里插入图片描述

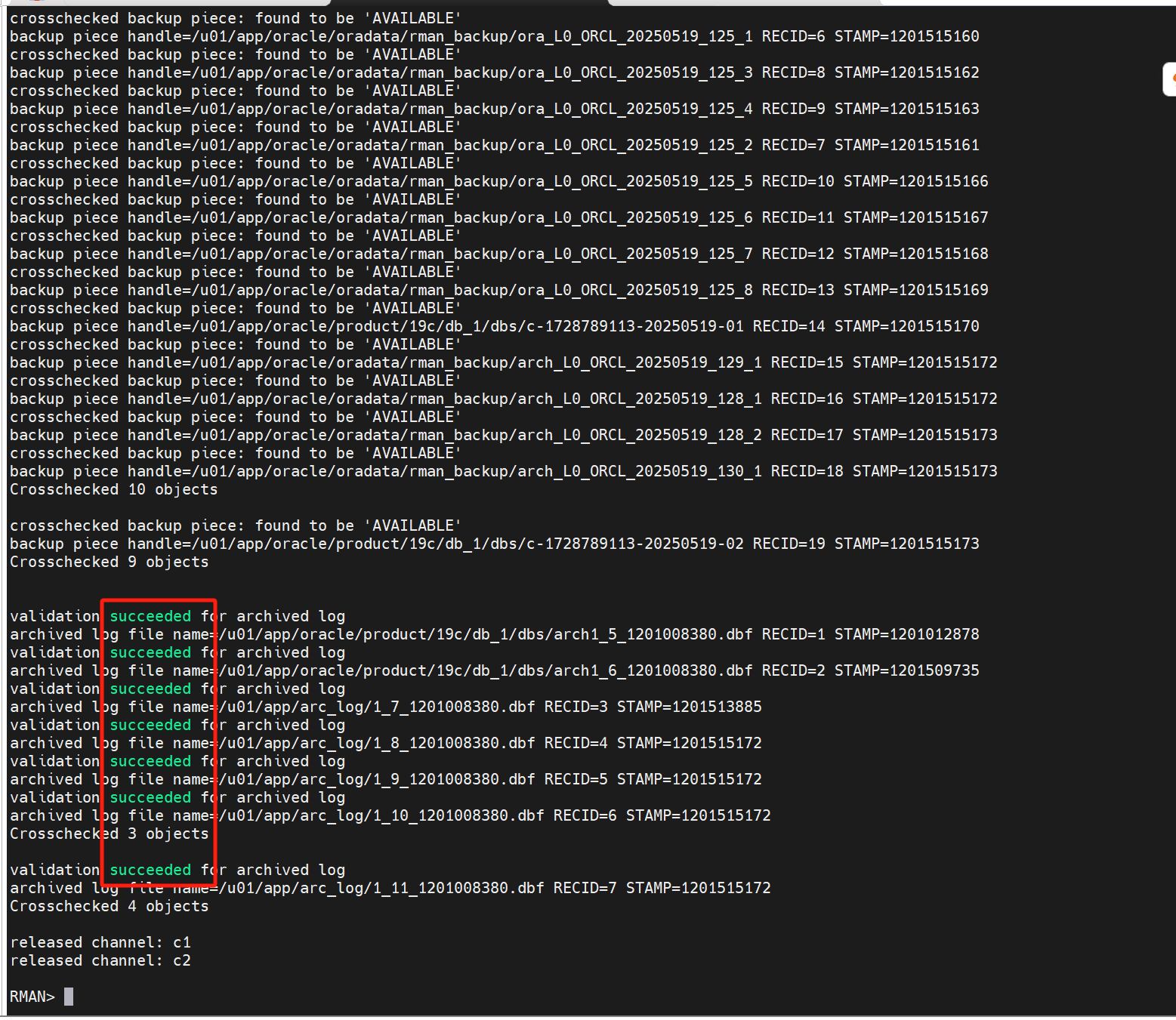

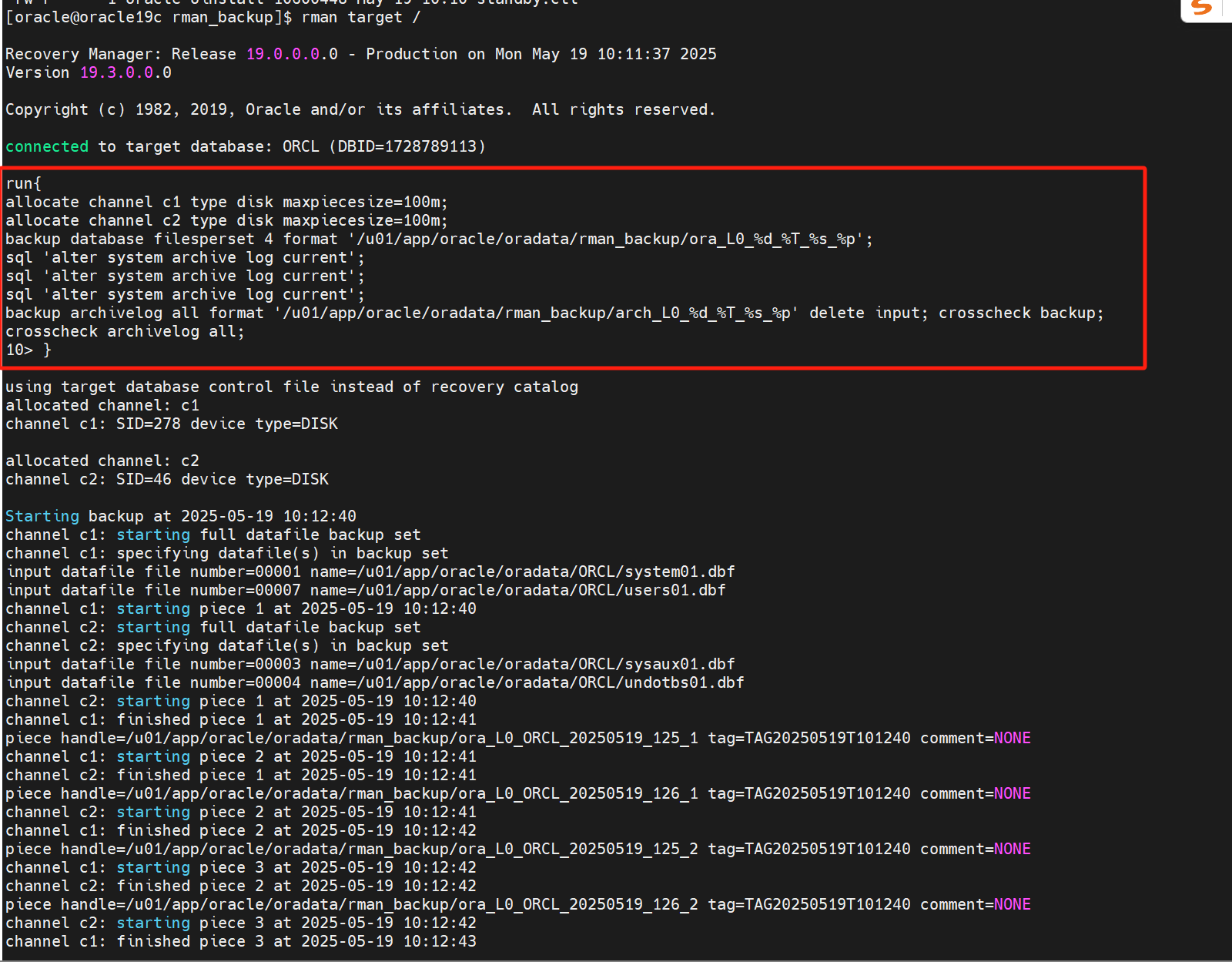

（2）进行备份

进行备份操作

run{
allocate channel c1 type disk maxpiecesize=100m;
allocate channel c2 type disk maxpiecesize=100m;
backup database filesperset 4 format '/u01/app/oracle/oradata/rman_backup/ora_L0_%d_%T_%s_%p';
sql 'alter system archive log current';
sql 'alter system archive log current';
sql 'alter system archive log current';
backup archivelog all format '/u01/app/oracle/oradata/rman_backup/arch_L0_%d_%T_%s_%p' delete input; crosscheck backup;
crosscheck archivelog all;
}

在这里插入图片描述

五、备库进行恢复

1、创建目录

参照主库备份pfile文件中的路径进行创建目录

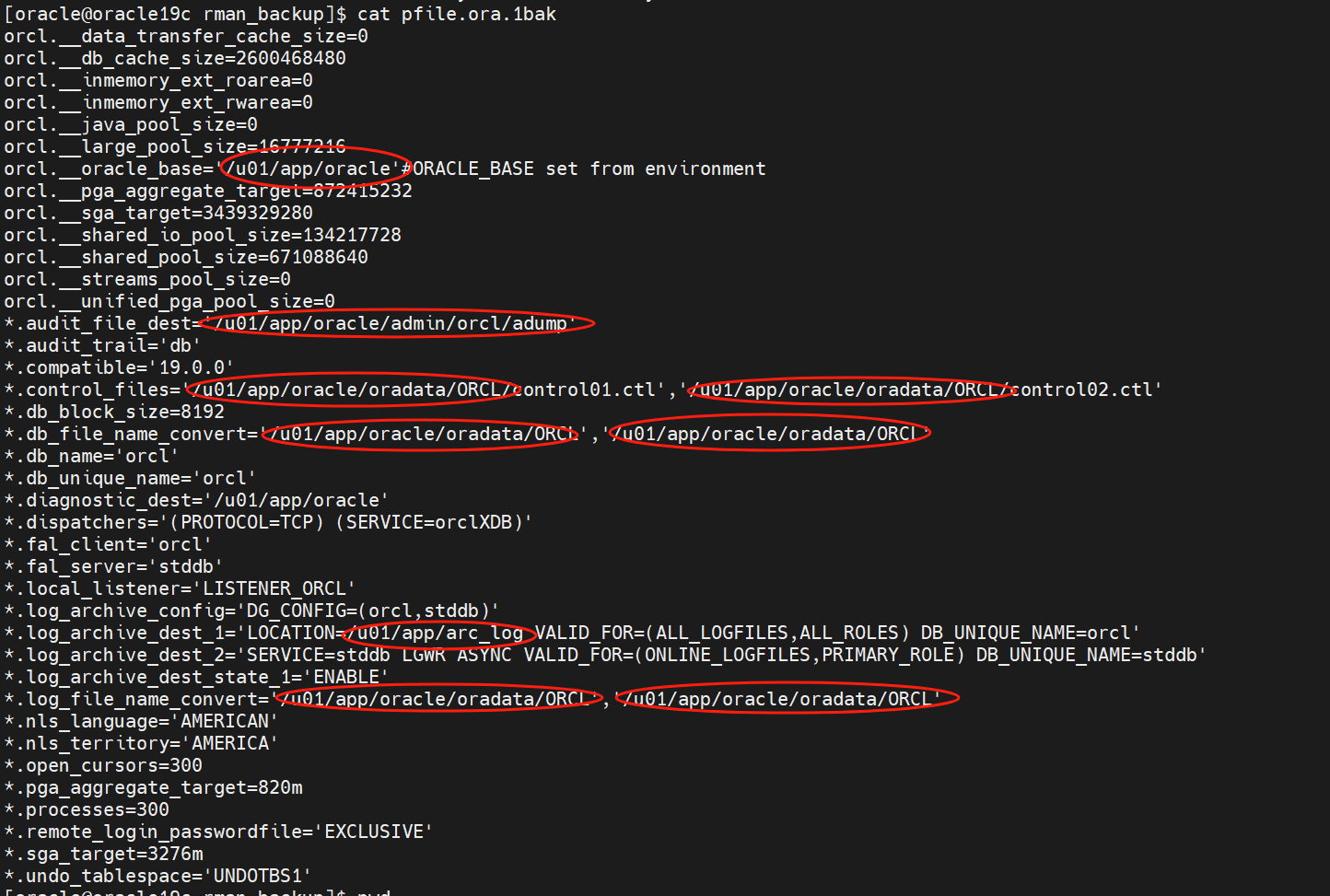

cd /u01/app/oracle/oradata/rman_backup
cat pfile.ora.1bak

在这里插入图片描述

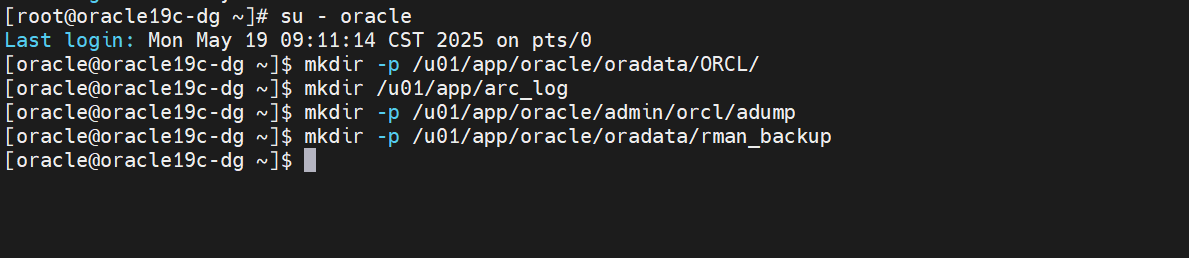

在备库创建目录

su - oracle
mkdir -p /u01/app/oracle/oradata/ORCL/
mkdir /u01/app/arc_log
mkdir -p /u01/app/oracle/admin/orcl/adump

在这里插入图片描述

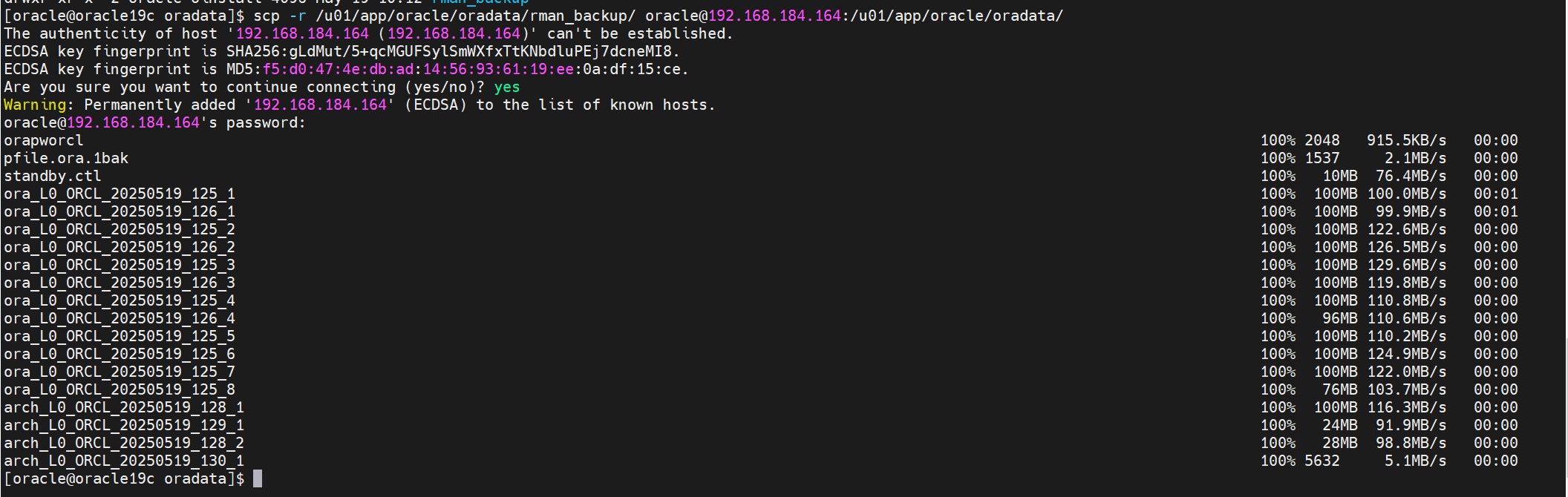

2、传输备份文件

主库将将备份文件都传到备库

scp -r /u01/app/oracle/oradata/rman_backup/ oracle@192.168.184.164:/u01/app/oracle/oradata/

在这里插入图片描述

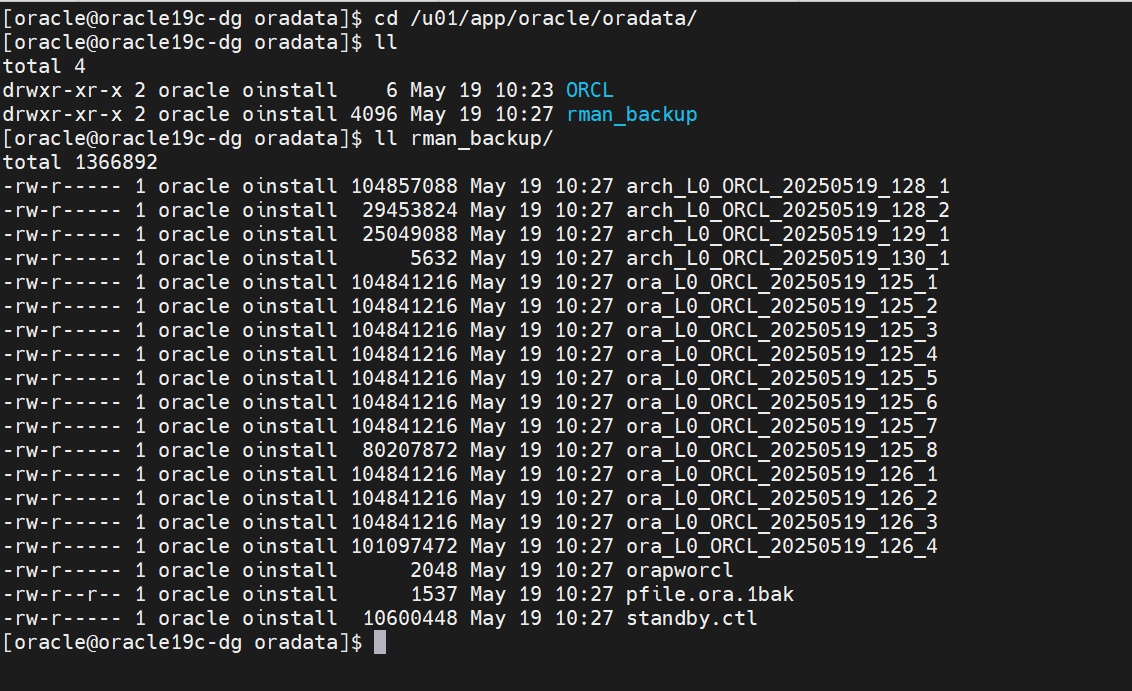

3、查看备份文件

备库查看备份文件

cd /u01/app/oracle/oradata/
ll
ll rman_backup

在这里插入图片描述

4、拷贝密码文件

备库将备份的密码文件拷贝到$ORACLE_HOME/dbs目录下

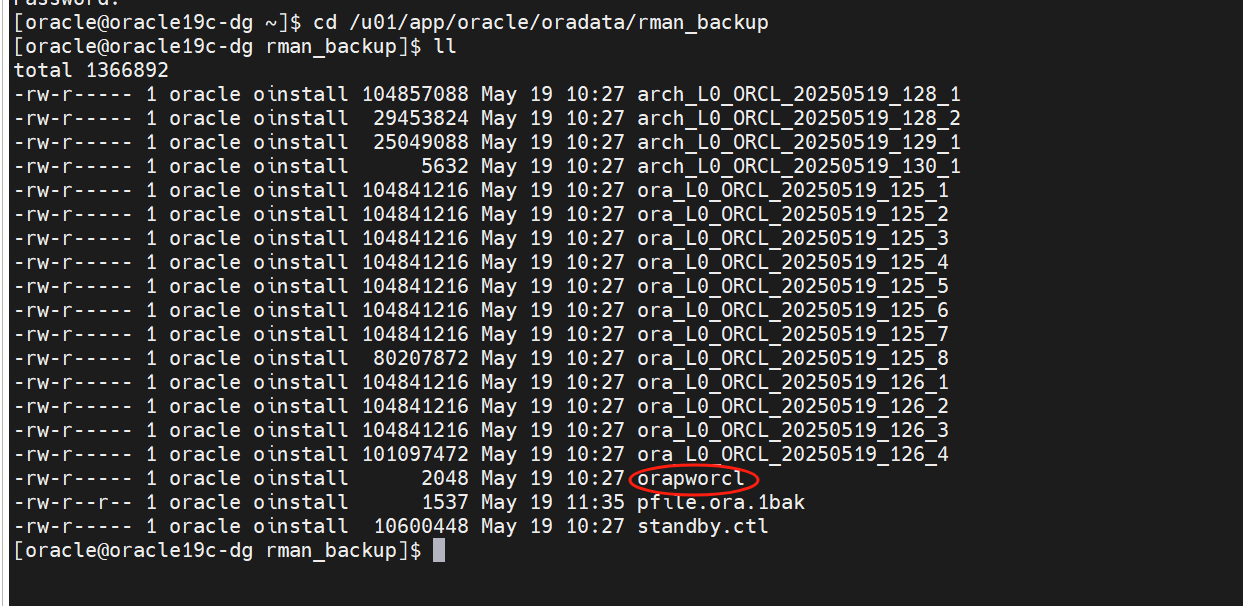

（1）查看备份文件中的密码文件

su - oracle
cd /u01/app/oracle/oradata/rman_backup
ll

在这里插入图片描述

（2）拷贝并查看

cp orapworcl $ORACLE_HOME/dbs
ll $ORACLE_HOME/dbs

在这里插入图片描述

5、恢复控制文件

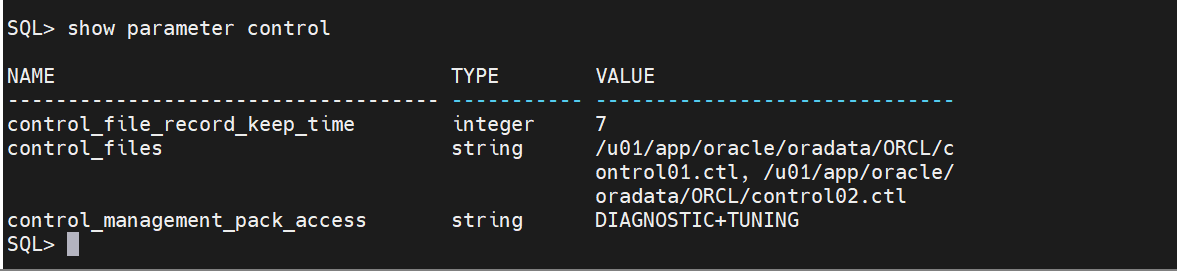

（1）主库查看控制文件路径

/u01/app/oracle/oradata/ORCL/control01.ctl
/u01/app/oracle/oradata/ORCL/control02.ctl

show parameter control

在这里插入图片描述

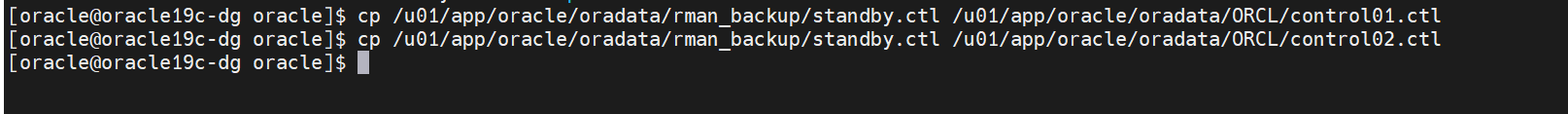

（2）将备份的控制文件按原路径进行拷贝

备库拷贝到相应路径，并将文件名称改为原来的样子

cp /u01/app/oracle/oradata/rman_backup/standby.ctl /u01/app/oracle/oradata/ORCL/control01.ctl
cp /u01/app/oracle/oradata/rman_backup/standby.ctl /u01/app/oracle/oradata/ORCL/control02.ctl

在这里插入图片描述

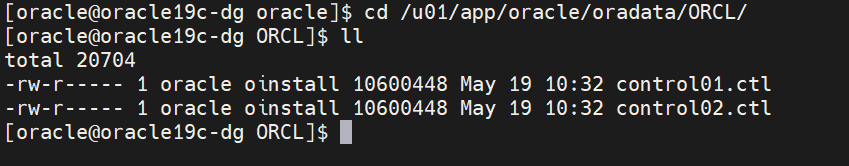

（3）查看备库的控制文件

cd /u01/app/oracle/oradata/ORCL/
ll

在这里插入图片描述

6、修改pfile文件

su - oracle
cd /u01/app/oracle/oradata/rman_backup/
vim pfile.ora.1bak

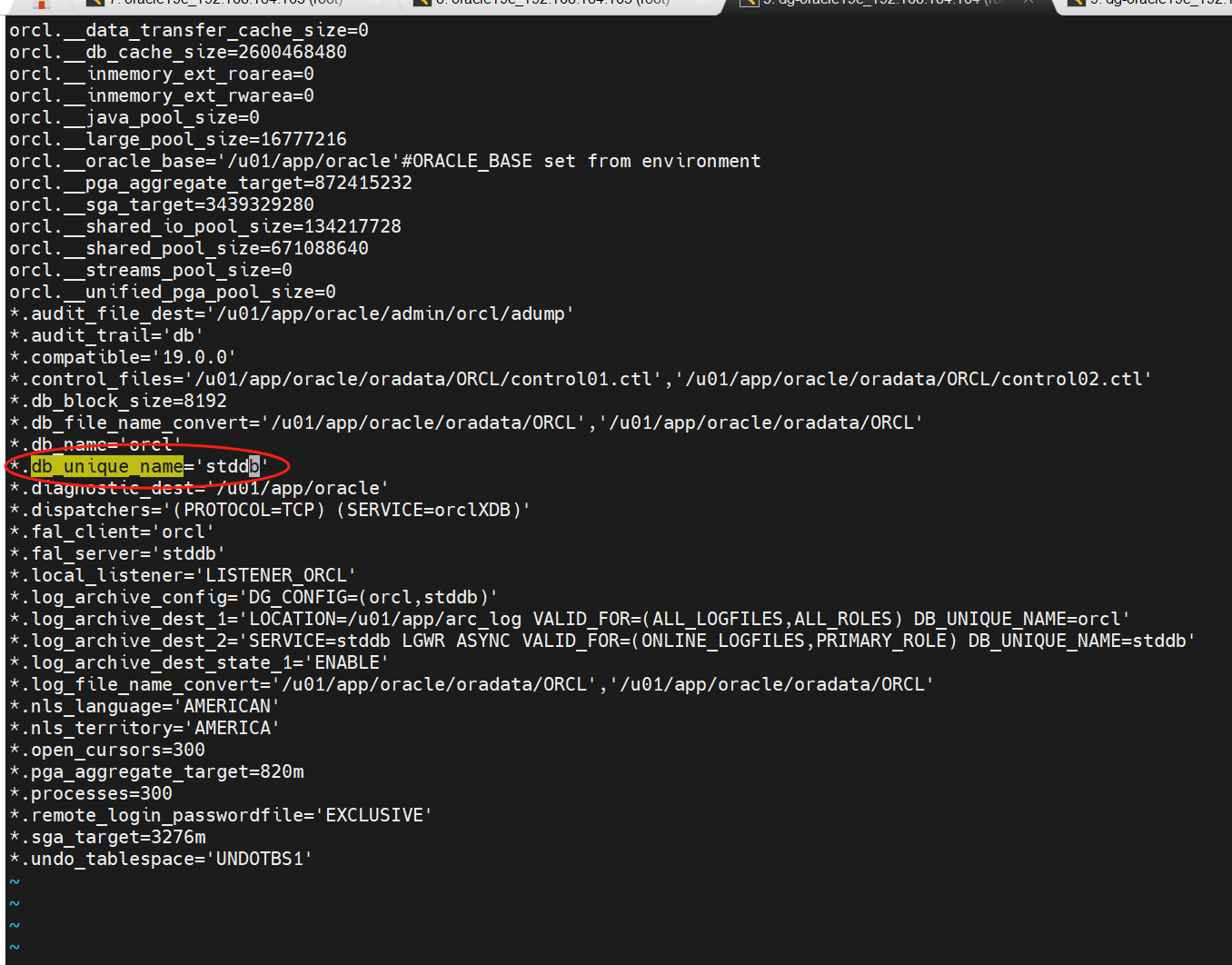

（1）db_unique_name 改为 stddb

在这里插入图片描述

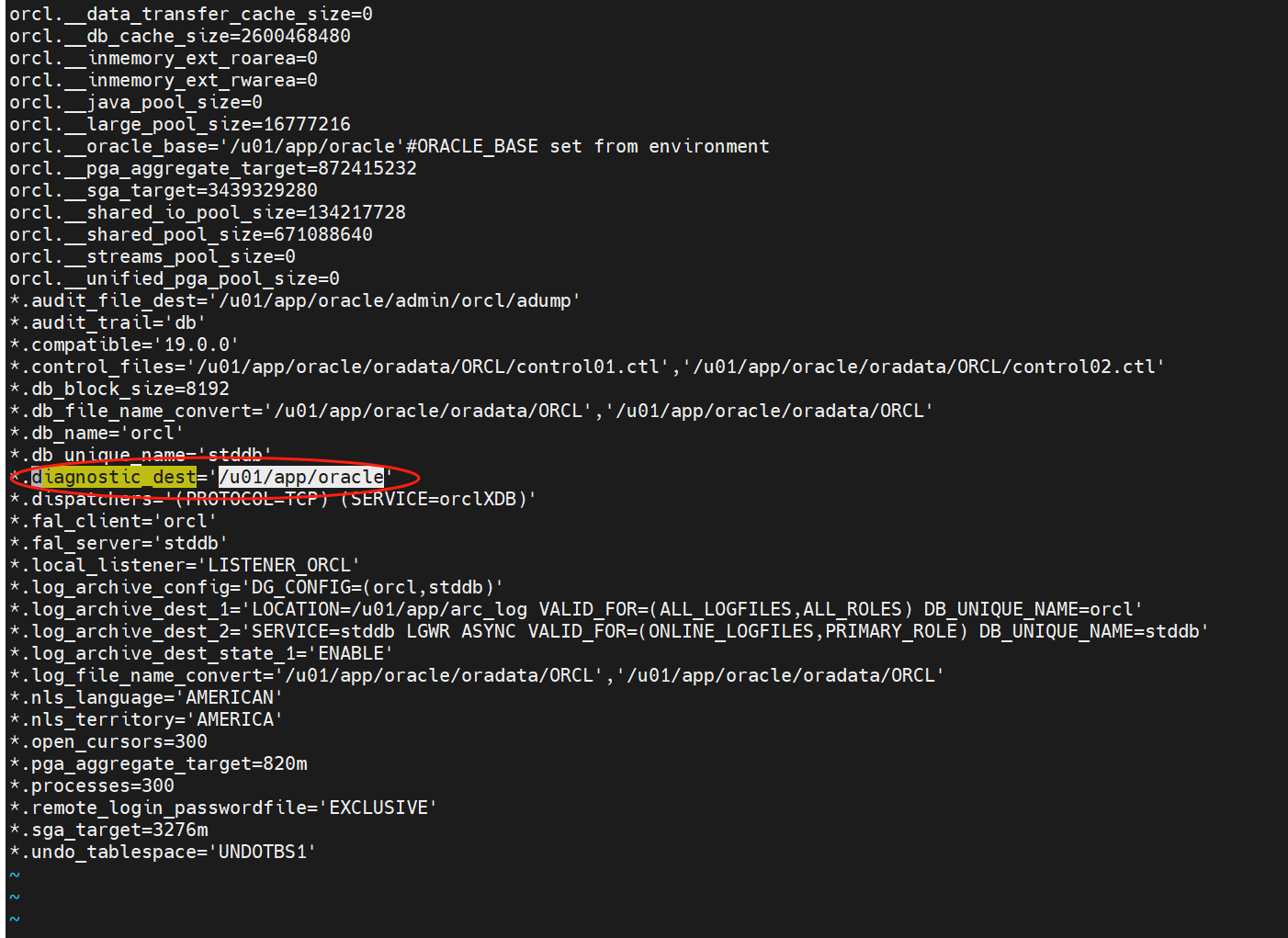

（2）diagnostic_dest改为/u01/app/oracle

在这里插入图片描述

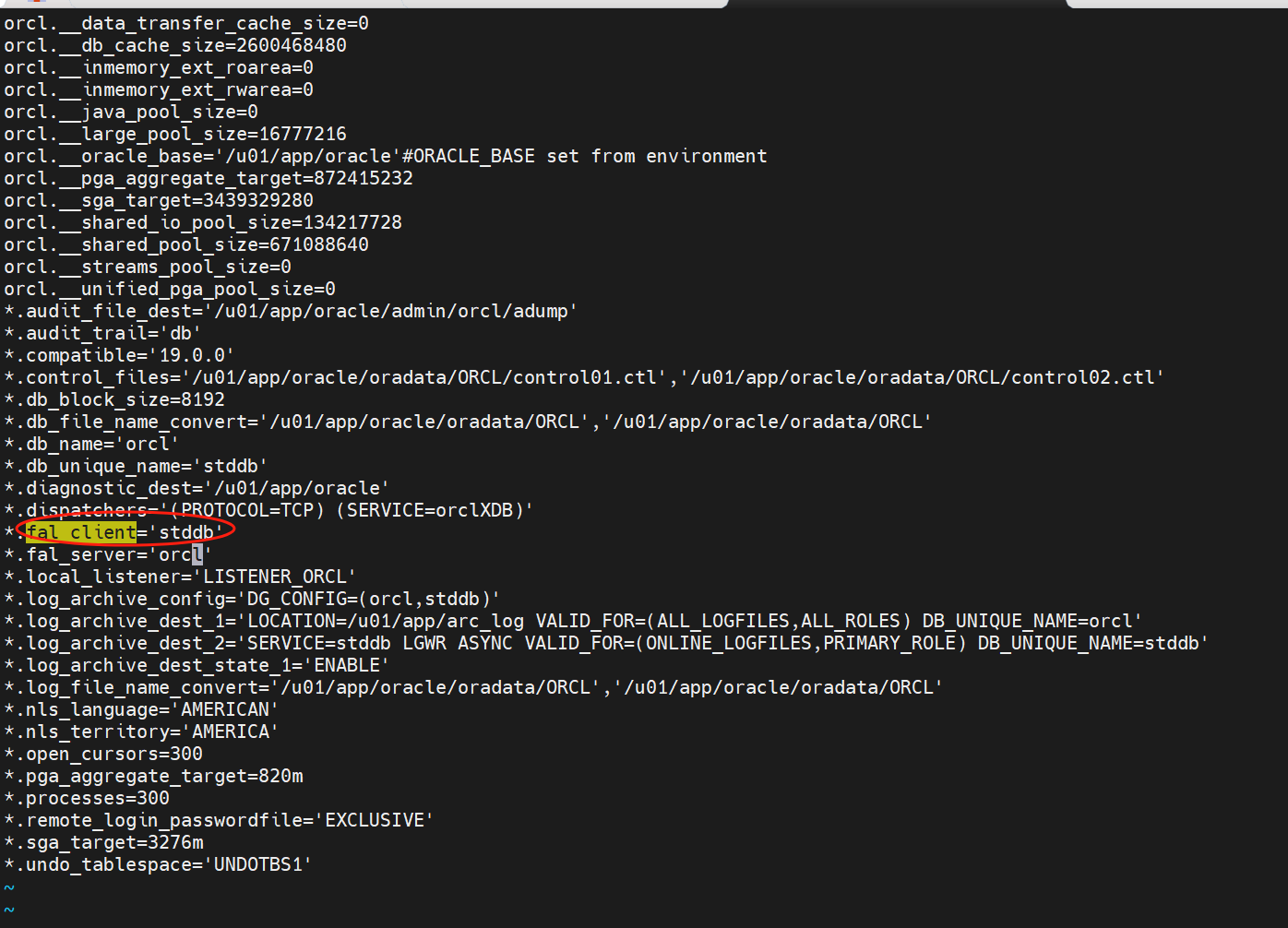

（3）fal_client改为stddb

备库上fal_client指向自己，也就是stddb，这个和主库的配置是正好是反着的

在这里插入图片描述

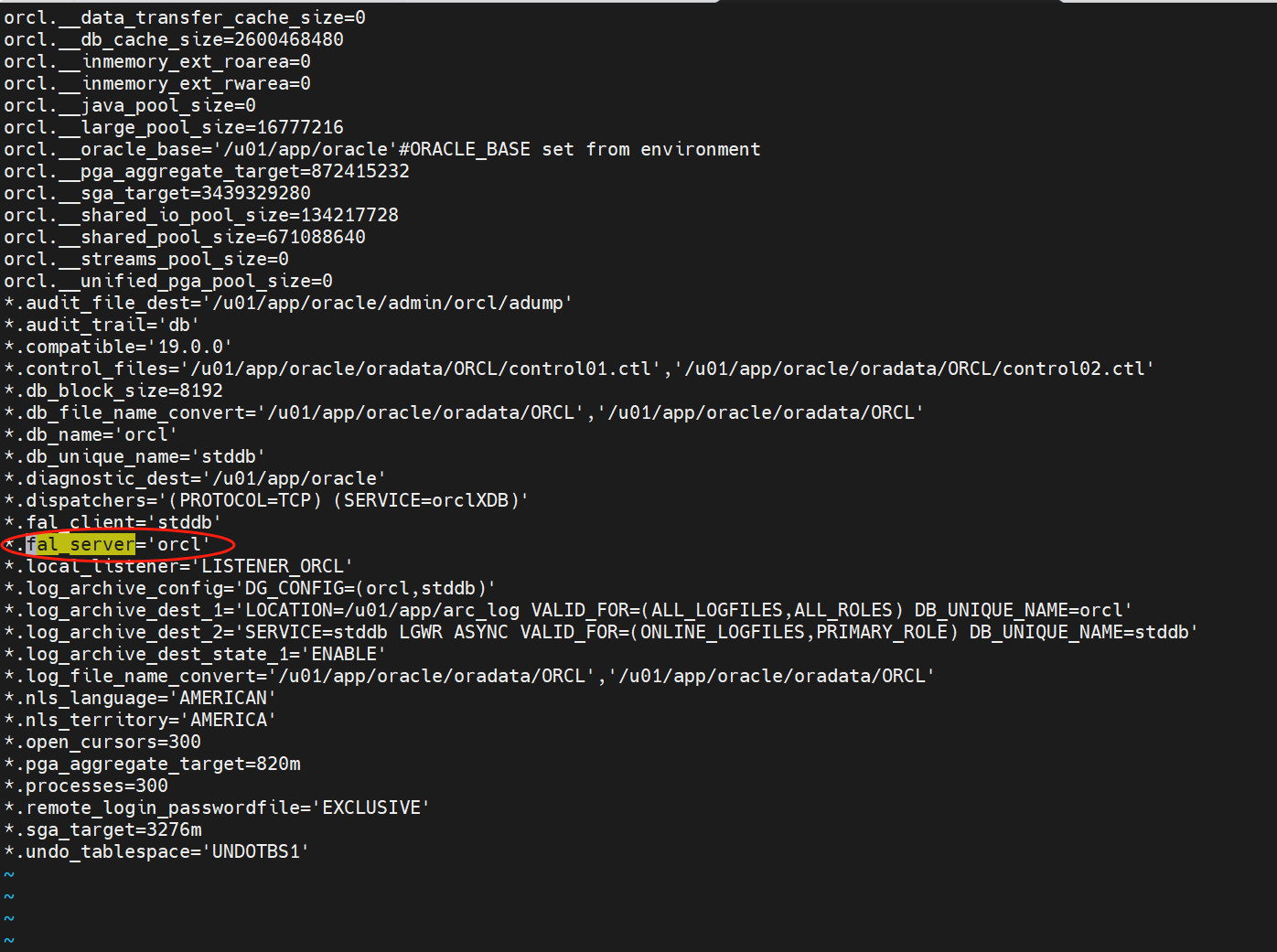

（4）fal_server改为orcl

备库上fal_server指向主库，也就是orcl，这个和主库的配置是正好是反着的

在这里插入图片描述

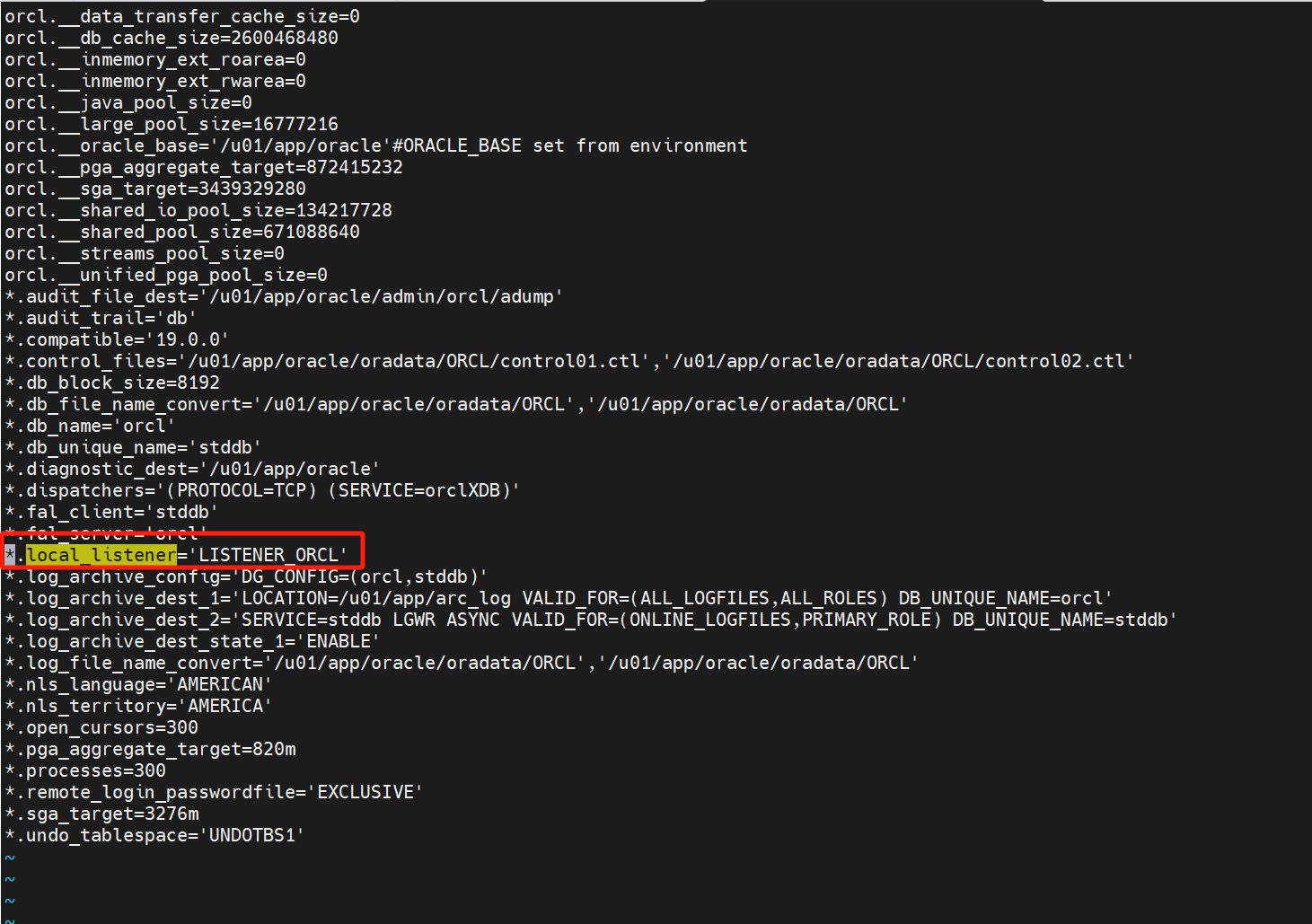

（5）local_listener

一般不用改，默认就是LISTENER_ORCL
在这里插入图片描述

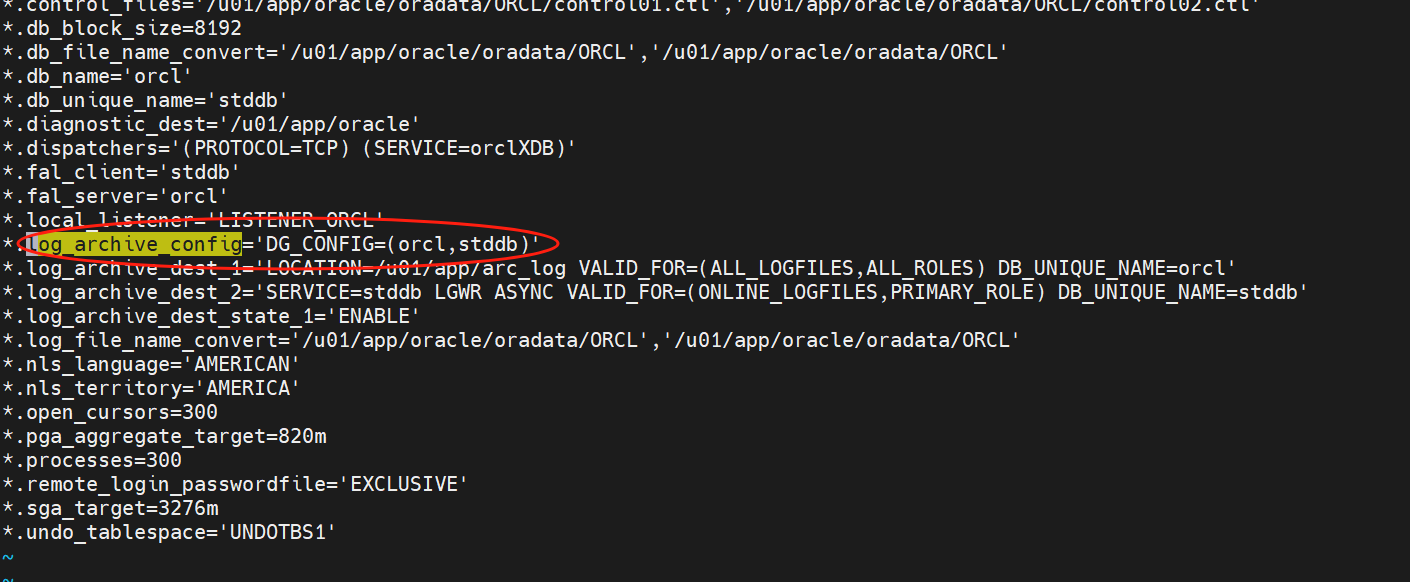

（6）log_archive_config

指定切换对象写主库tns文件中的名称，这个也不用改，和主库配置的一样即可。
在这里插入图片描述

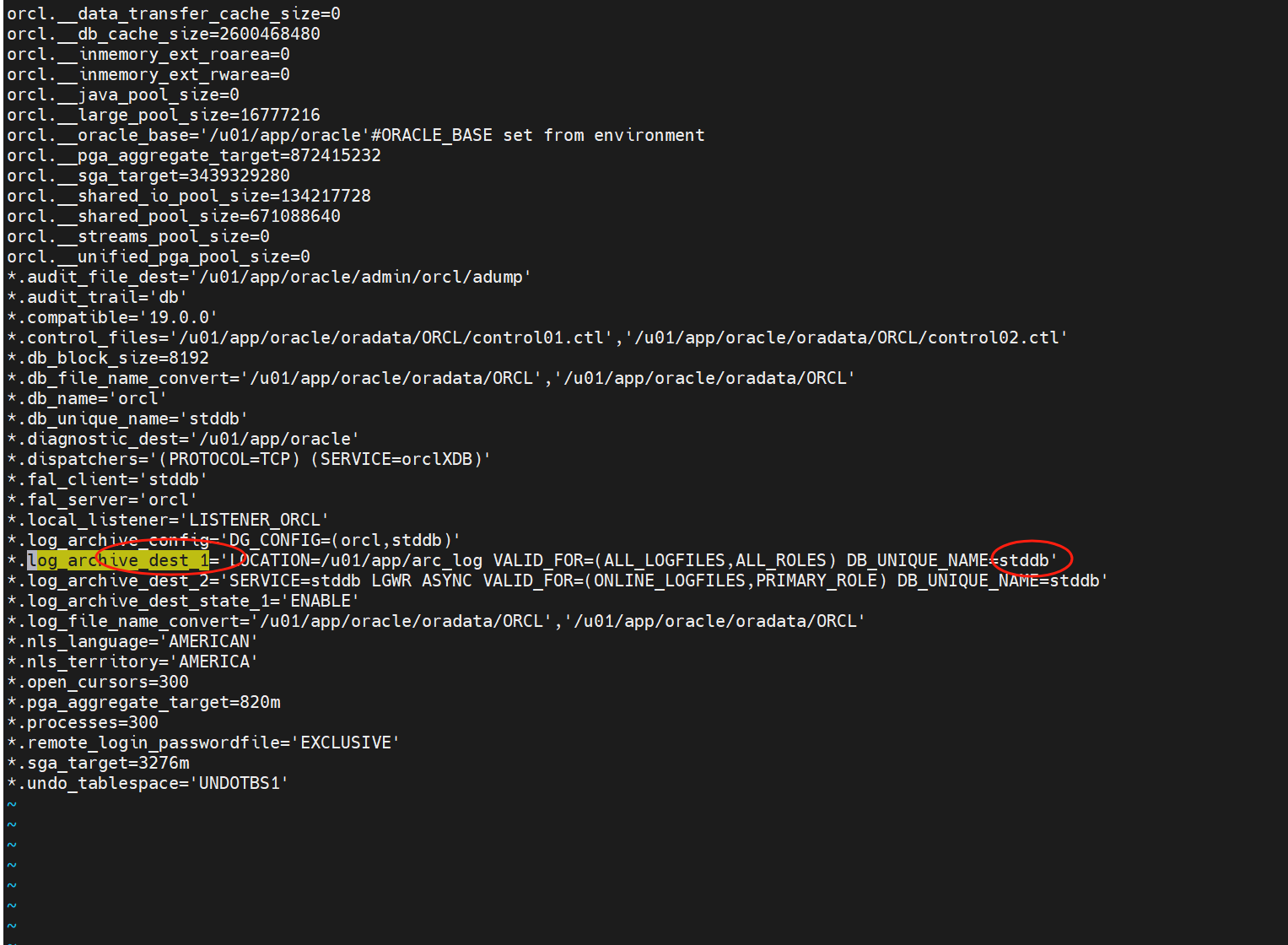

（7）log_archive_dest_1改成备库的信息

这里写备库的归档日志存放路径和备库的唯一名

log_archive_dest_1='LOCATION=/u01/app/arc_log VALID_FOR=(ALL_LOGFILES,ALL_ROLES) DB_UNIQUE_NAME=stddb'

在这里插入图片描述

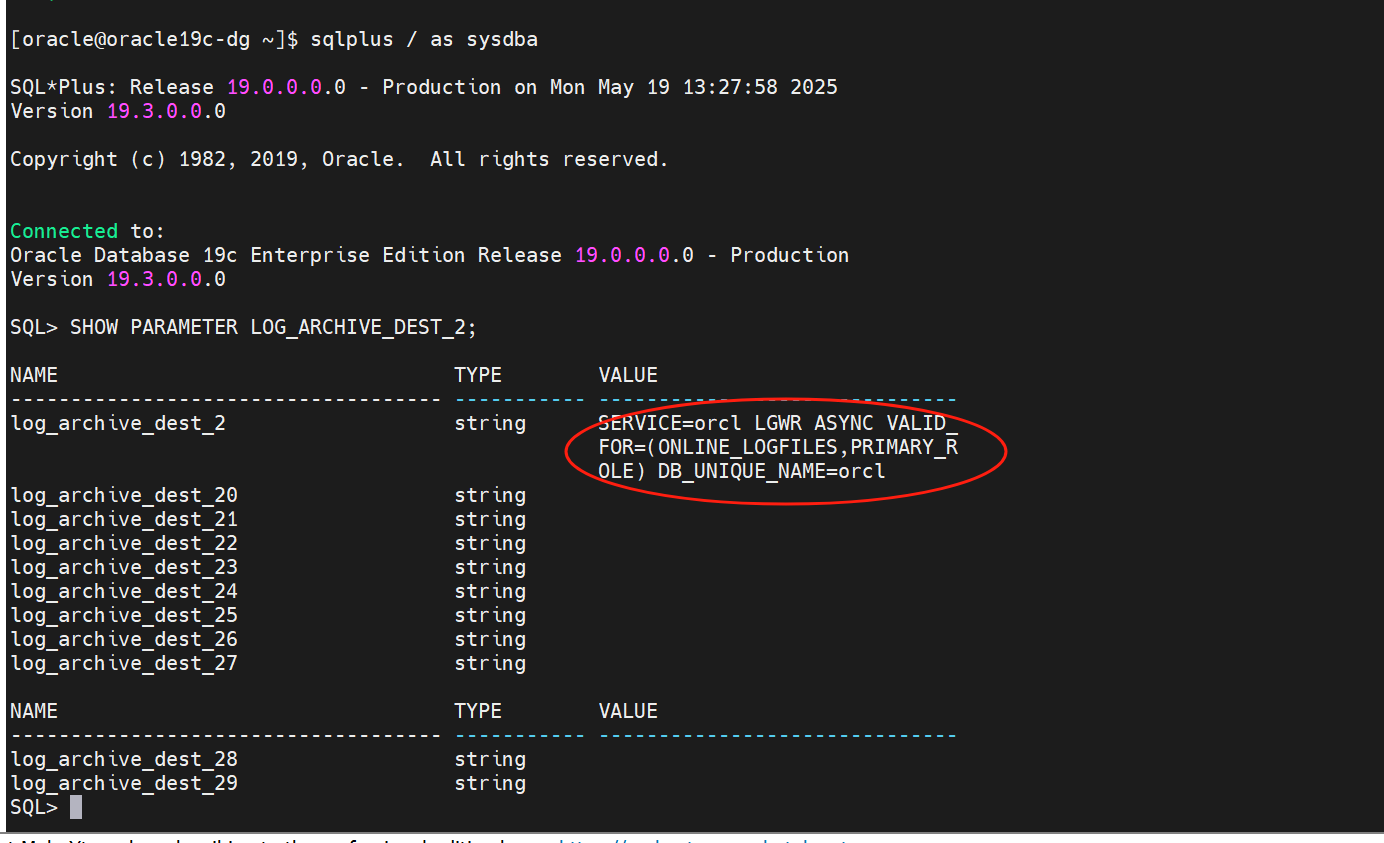

（8）log_archive_dest_2改成主库的信息

这里写tns文件中主库的名称和唯一名

log_archive_dest_2='SERVICE=orcl LGWR ASYNC VALID_FOR=(ONLINE_LOGFILES,PRIMARY_ROLE) DB_UNIQUE_NAME=orcl'

在这里插入图片描述

（9）db_file_name_convert

数据文件路径转换，前面是主库的路径后面是备库的路径，一般不用改，这些目录都创建好了
在这里插入图片描述

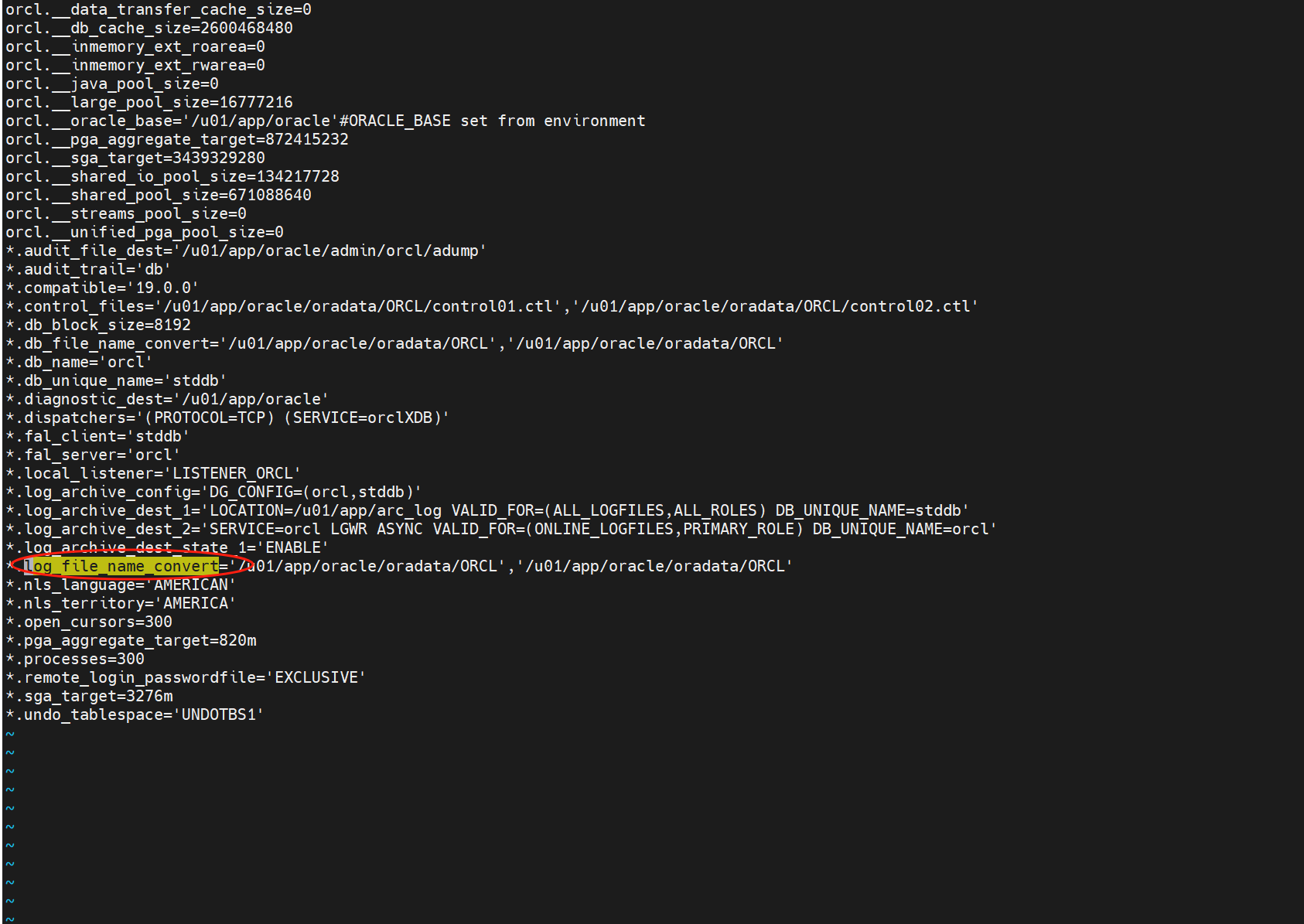

（10）log_file_name_convert

日志文件转换路径，前面是主库的路径后面是备库的路径，一般不用改，这些目录都创建好了

在这里插入图片描述

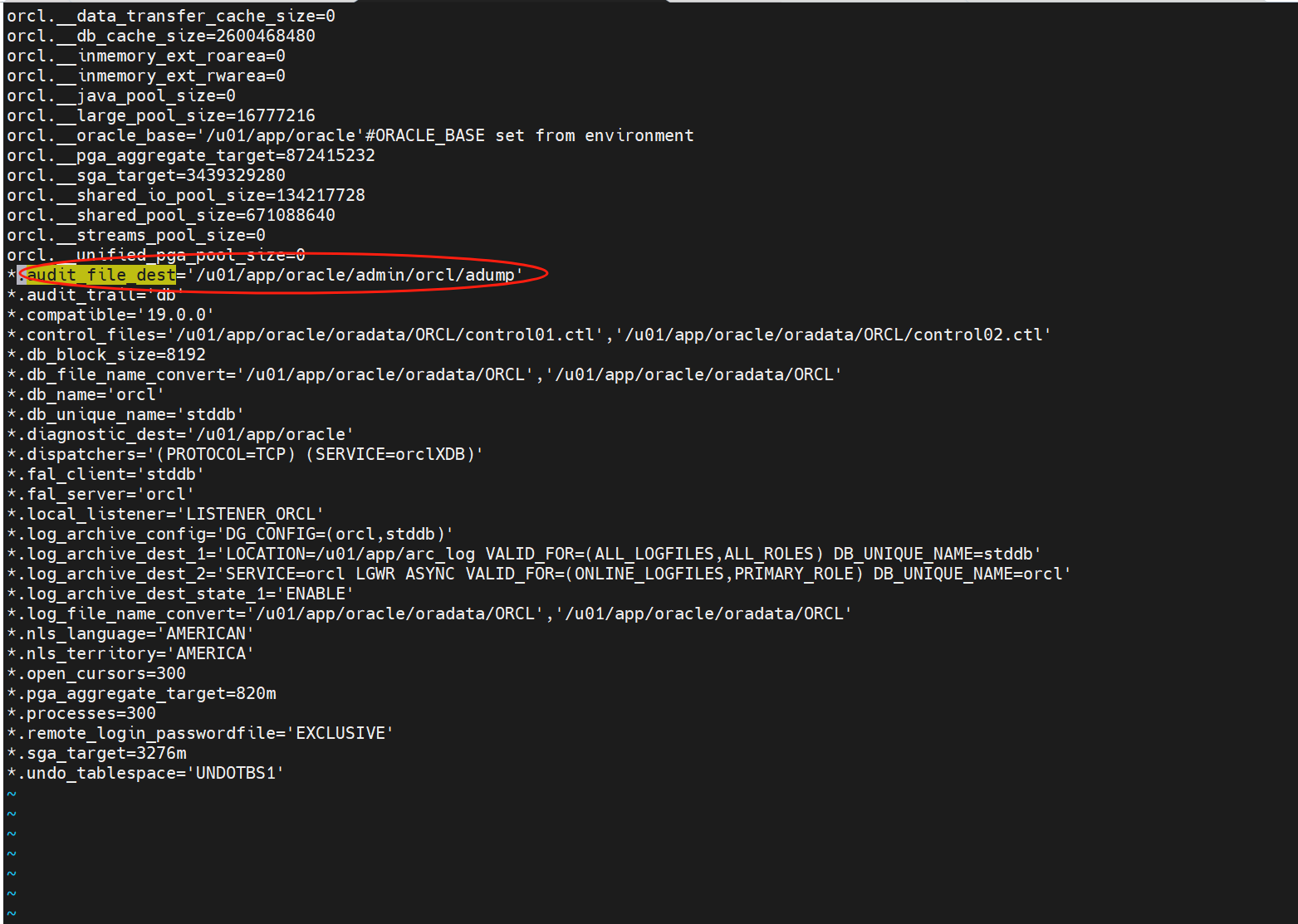

（11）audit_file_dest

审计日志路径，一般不用改，这些目录都创建好了
在这里插入图片描述

（12）db_name

默认不需要改
在这里插入图片描述

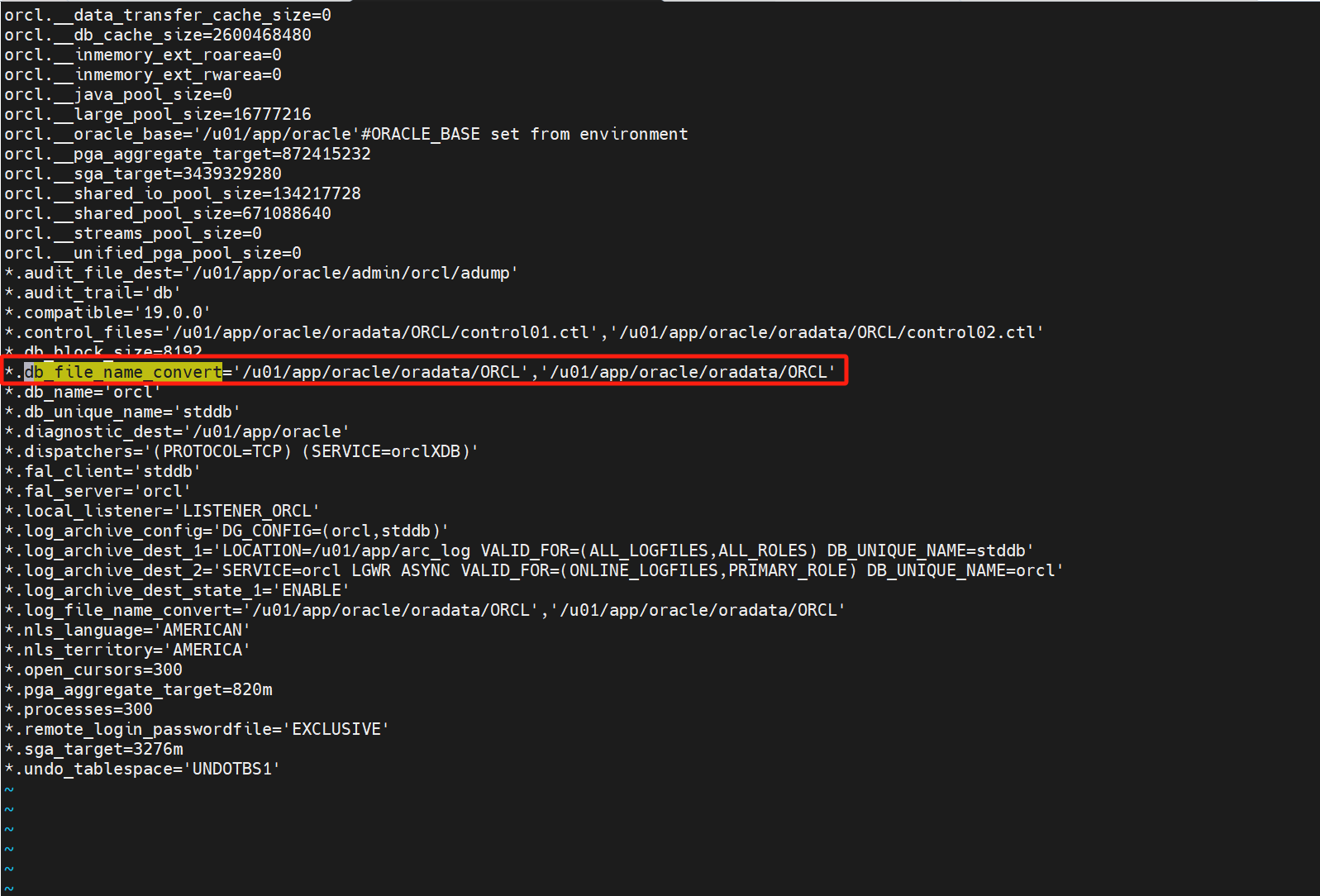

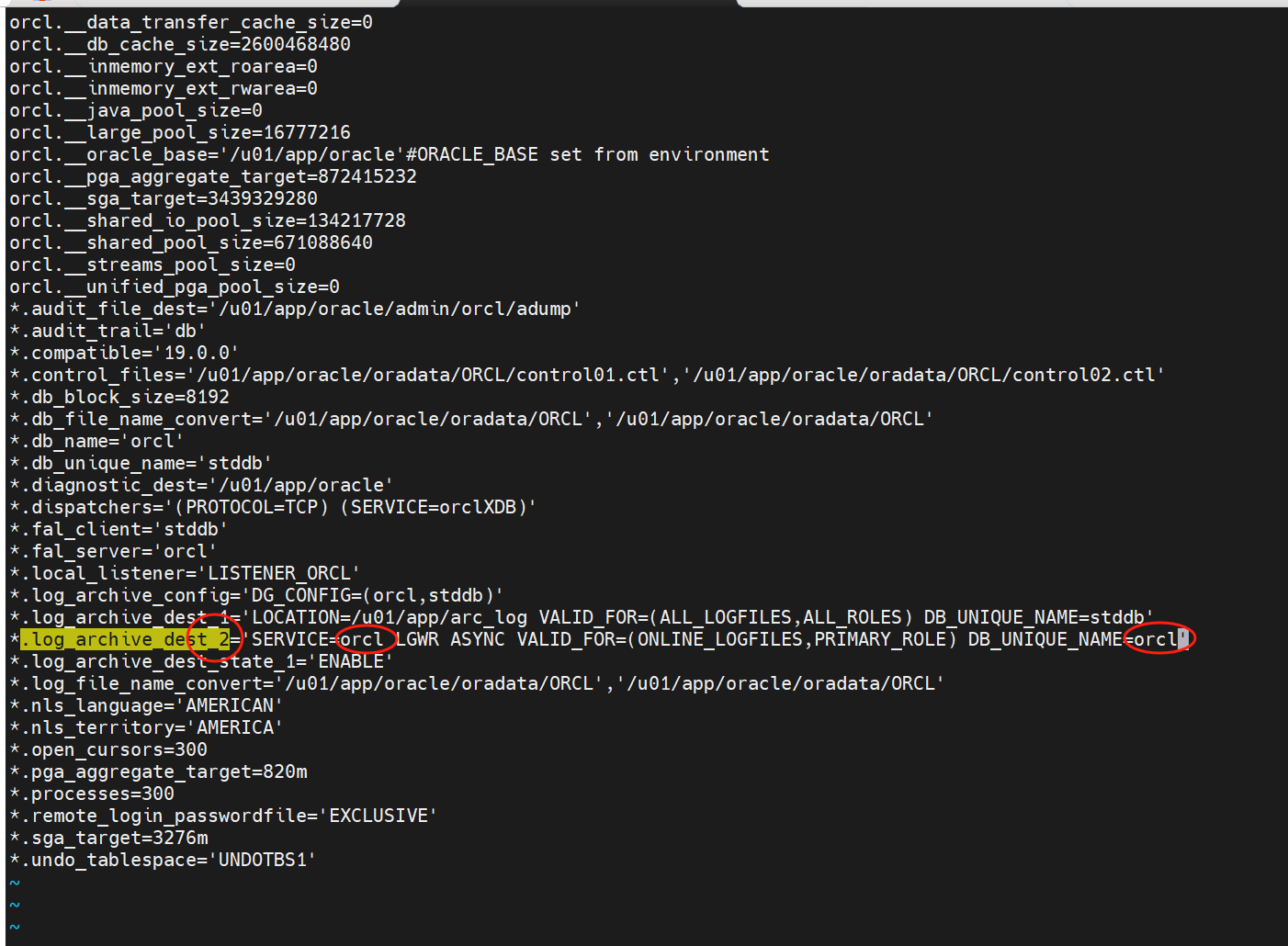

如下是整个配置：

orcl.__data_transfer_cache_size=0
orcl.__db_cache_size=2600468480
orcl.__inmemory_ext_roarea=0
orcl.__inmemory_ext_rwarea=0
orcl.__java_pool_size=0
orcl.__large_pool_size=16777216
orcl.__oracle_base='/u01/app/oracle'#ORACLE_BASE set from environment
orcl.__pga_aggregate_target=872415232
orcl.__sga_target=3439329280
orcl.__shared_io_pool_size=134217728
orcl.__shared_pool_size=671088640
orcl.__streams_pool_size=0
orcl.__unified_pga_pool_size=0
*.audit_file_dest='/u01/app/oracle/admin/orcl/adump'
*.audit_trail='db'
*.compatible='19.0.0'
*.control_files='/u01/app/oracle/oradata/ORCL/control01.ctl','/u01/app/oracle/oradata/ORCL/control02.ctl'
*.db_block_size=8192
*.db_file_name_convert='/u01/app/oracle/oradata/ORCL','/u01/app/oracle/oradata/ORCL'
*.db_name='orcl'
*.db_unique_name='stddb'
*.diagnostic_dest='/u01/app/oracle'
*.dispatchers='(PROTOCOL=TCP) (SERVICE=orclXDB)'
*.fal_client='stddb'
*.fal_server='orcl'
*.local_listener='LISTENER_ORCL'
*.log_archive_config='DG_CONFIG=(orcl,stddb)'
*.log_archive_dest_1='LOCATION=/u01/app/arc_log VALID_FOR=(ALL_LOGFILES,ALL_ROLES) DB_UNIQUE_NAME=stddb'
*.log_archive_dest_2='SERVICE=orcl LGWR ASYNC VALID_FOR=(ONLINE_LOGFILES,PRIMARY_ROLE) DB_UNIQUE_NAME=orcl'
*.log_archive_dest_state_1='ENABLE'
*.log_file_name_convert='/u01/app/oracle/oradata/ORCL','/u01/app/oracle/oradata/ORCL'
*.nls_language='AMERICAN'
*.nls_territory='AMERICA'
*.open_cursors=300
*.pga_aggregate_target=820m
*.processes=300
*.remote_login_passwordfile='EXCLUSIVE'
*.sga_target=3276m
*.undo_tablespace='UNDOTBS1'

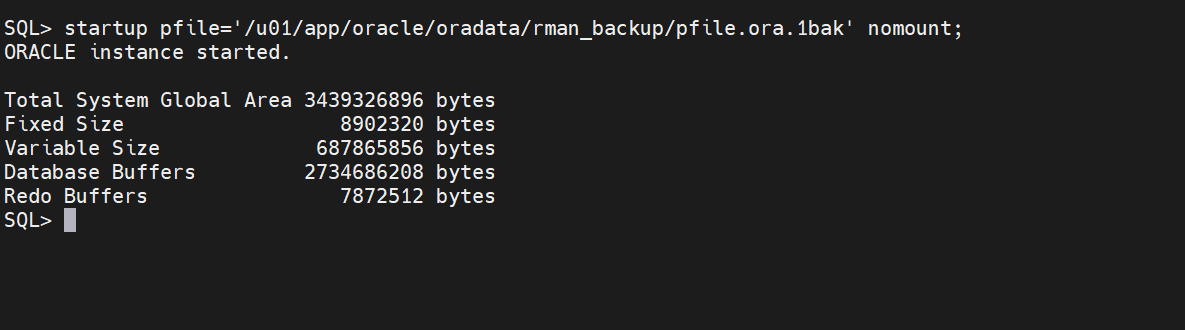

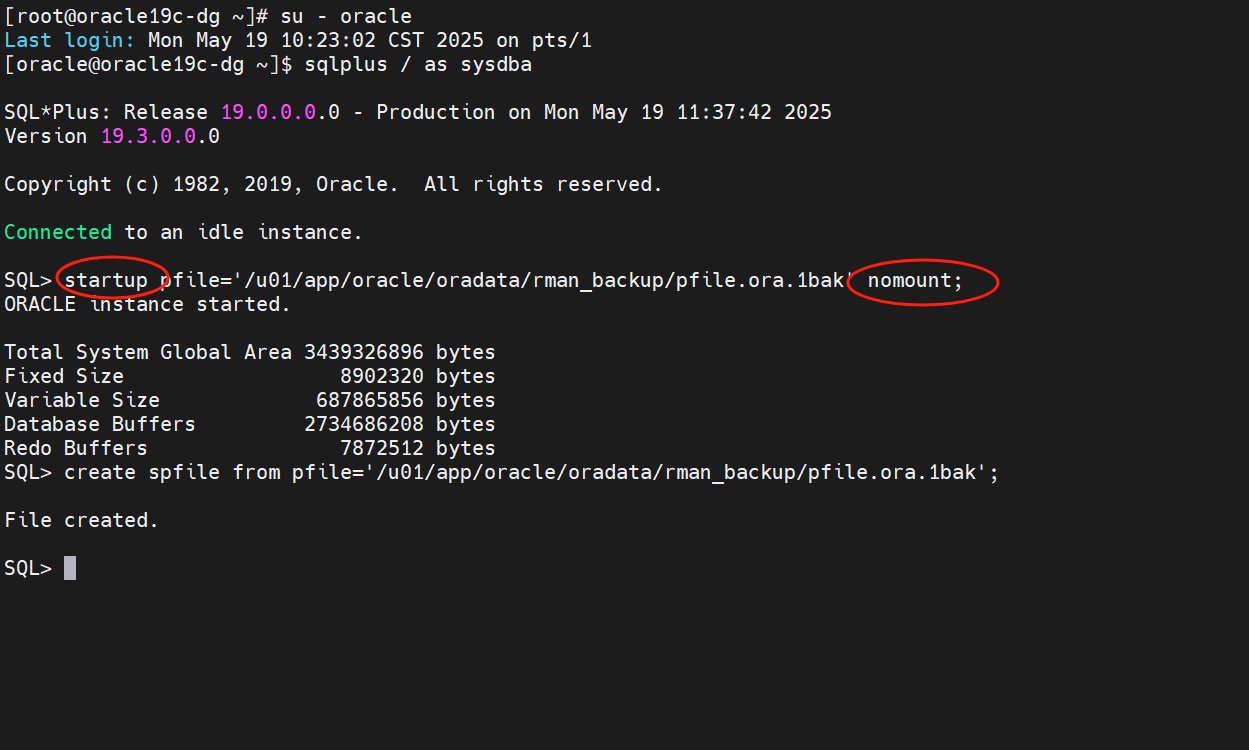

7、备库使用pfile启动到nomount模式

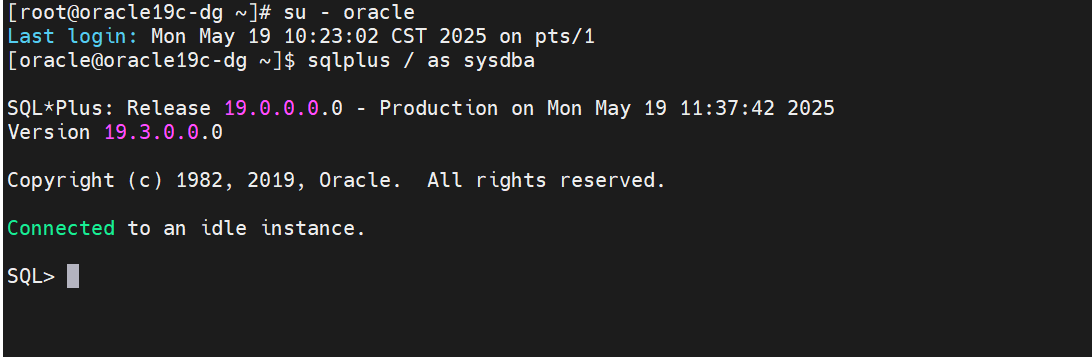

su - oracle
sqlplus / as sysdba

在这里插入图片描述

startup pfile='/u01/app/oracle/oradata/rman_backup/pfile.ora.1bak' nomount;

在这里插入图片描述

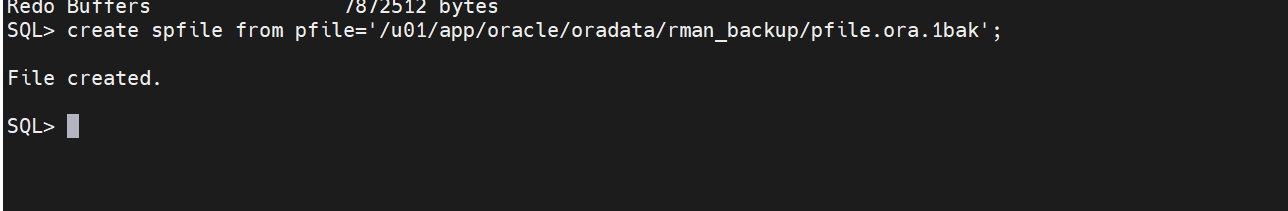

8、创建spfile文件

备库使用pfile创建spfile文件

create spfile from pfile='/u01/app/oracle/oradata/rman_backup/pfile.ora.1bak';

在这里插入图片描述
备库查看spfile文件

cd /u01/app/oracle/product/19c/db_1/dbs/
ll

在这里插入图片描述

9、恢复控制文件

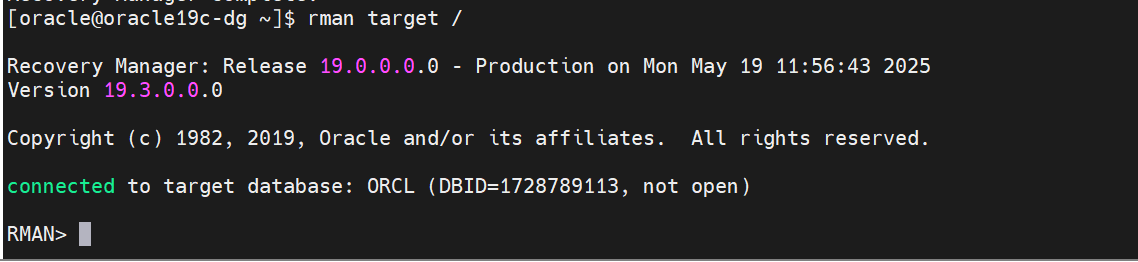

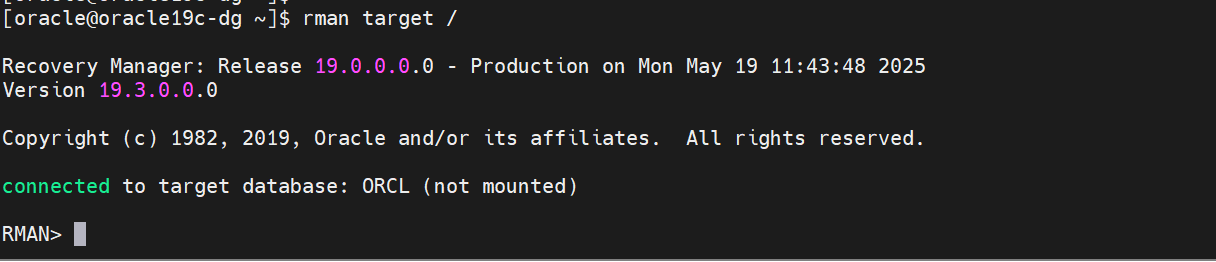

（1）进入rman

su - oracle
rman target /

在这里插入图片描述

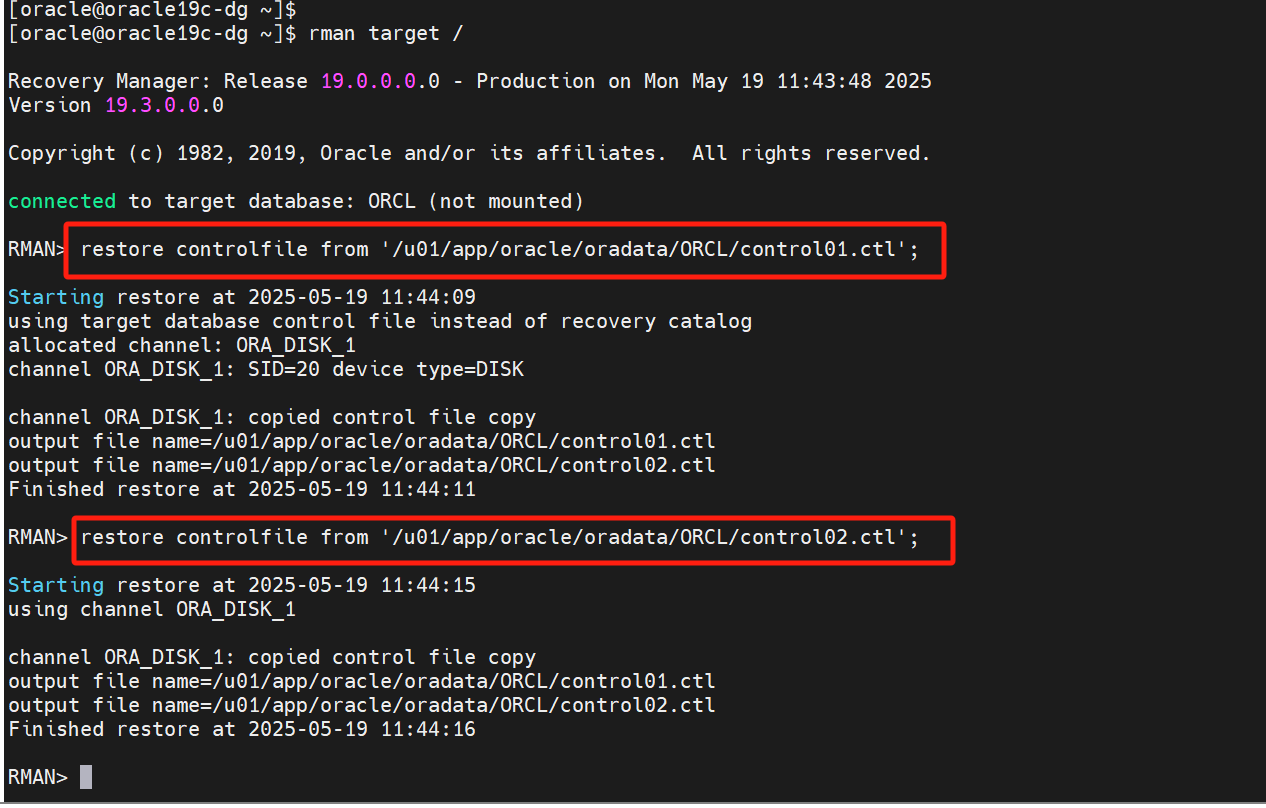

（2）恢复控制文件

restore controlfile from '/u01/app/oracle/oradata/ORCL/control01.ctl';
restore controlfile from '/u01/app/oracle/oradata/ORCL/control02.ctl';

在这里插入图片描述

10、恢复数据文件

（1）备库启动数据到mount模式

之前这里使用pfile文件启动到nomout了，后又创建了spfile文件了，
在这里插入图片描述

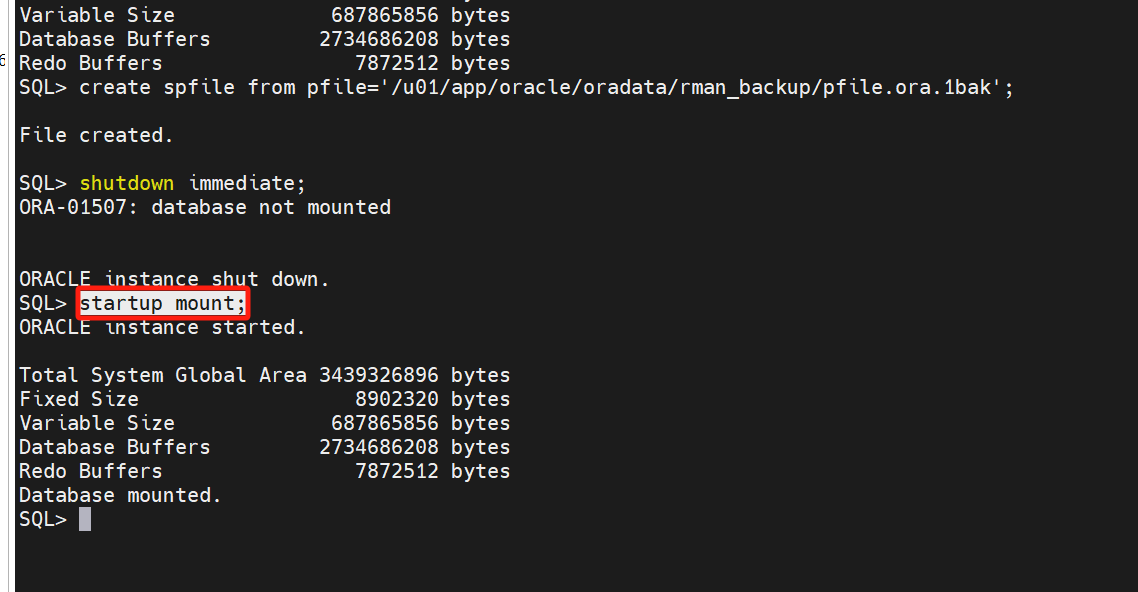

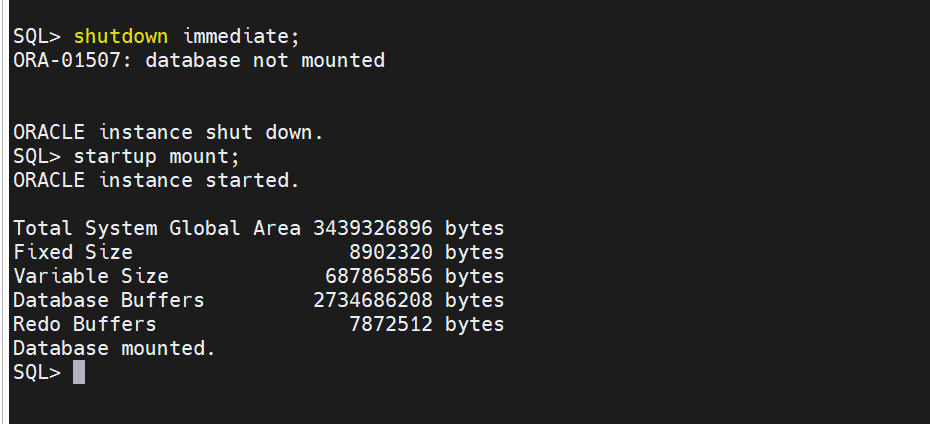

我们关闭数据库，然后启动到mount

shutdown immediate;
startup mount;

在这里插入图片描述

（2）连接到rman

su - oracle
rman target /

在这里插入图片描述

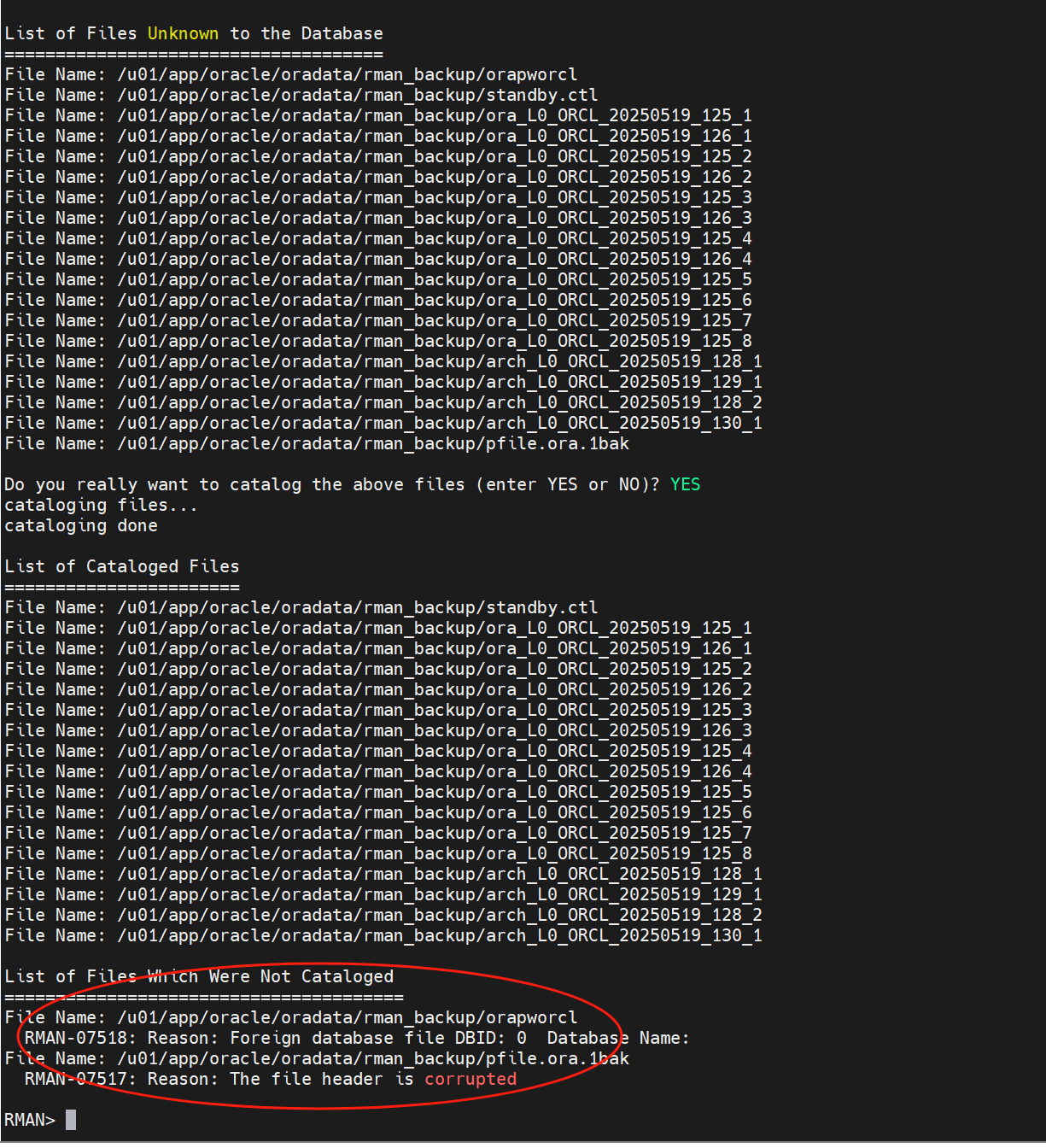

（3）扫描备份文件

catalog start with '/u01/app/oracle/oradata/rman_backup';

下面哪个报错不影响，因为密码文件和备份的pfile文件不是数据的备份文件。
在这里插入图片描述

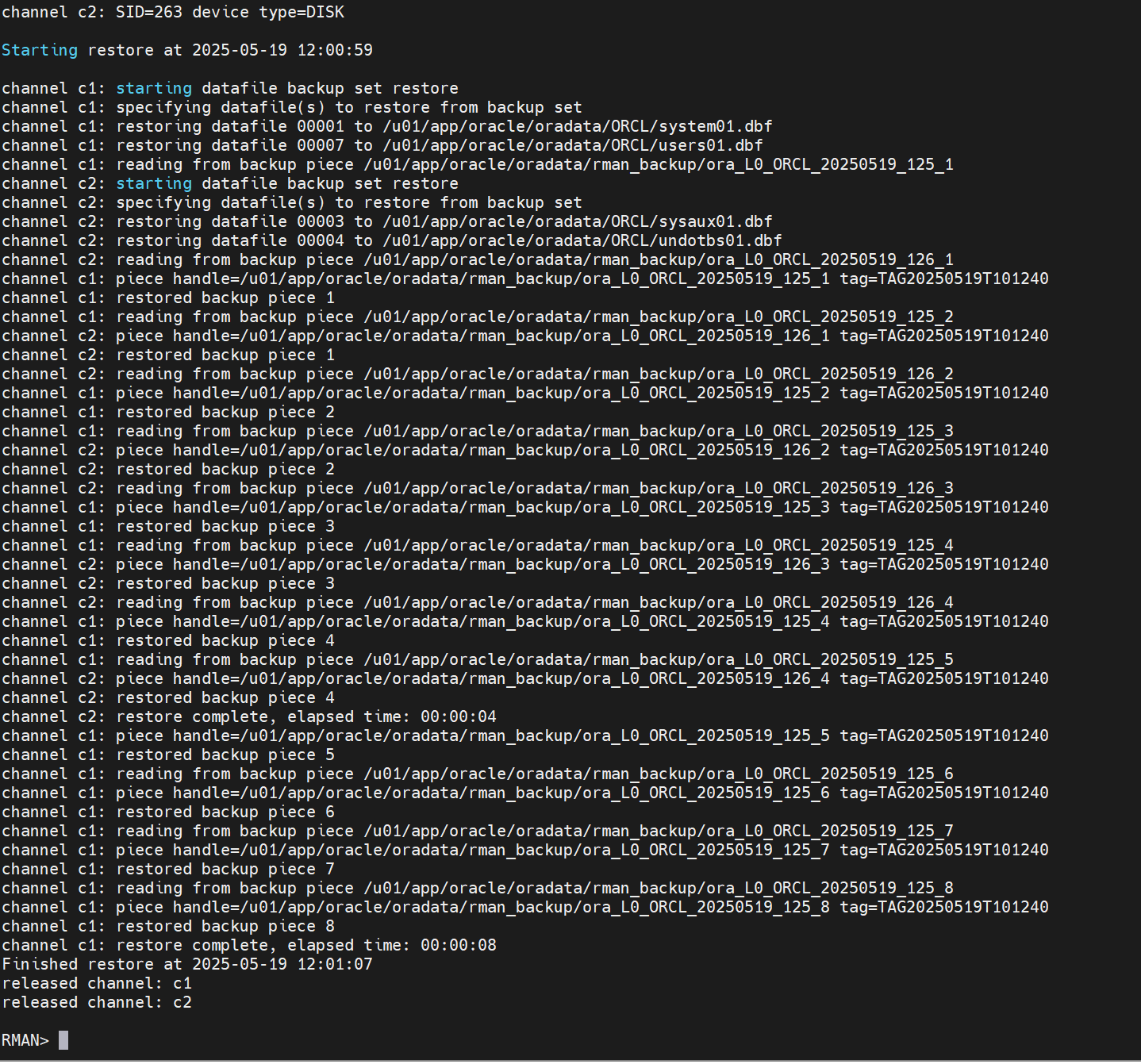

（4）恢复数据

run {
allocate channel c1 type disk maxpiecesize=100m;
allocate channel c2 type disk maxpiecesize=100m;
restore database ;
}

在这里插入图片描述

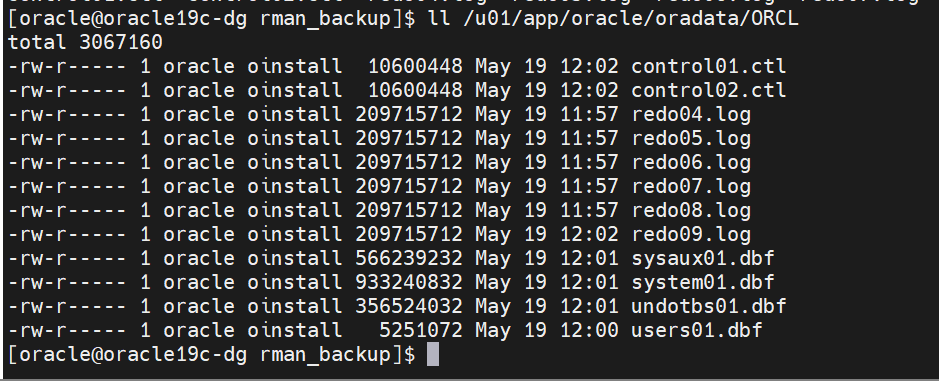

11、查看数据文件

查看数据文件恢复，现在所有的文件都跟主库一致了

ll /u01/app/oracle/oradata/ORCL

在这里插入图片描述

12、打开数据库

之前启动到数据到mount状态了
在这里插入图片描述

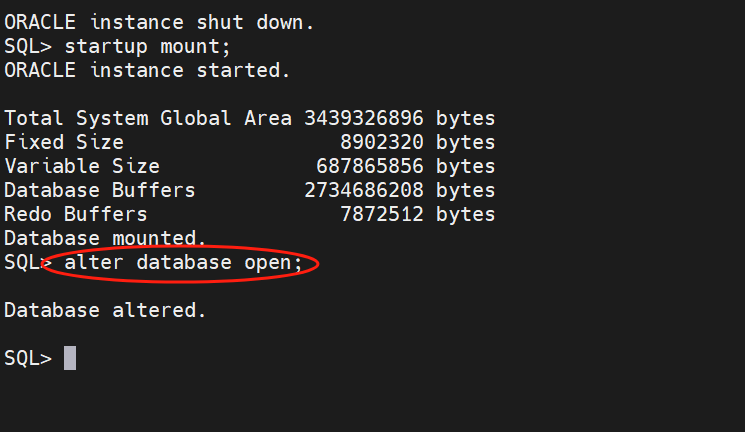

下面打开数据库

alter database open;

在这里插入图片描述

13、配置检查

（1）查看主备库的归档目录

archive log list

在这里插入图片描述

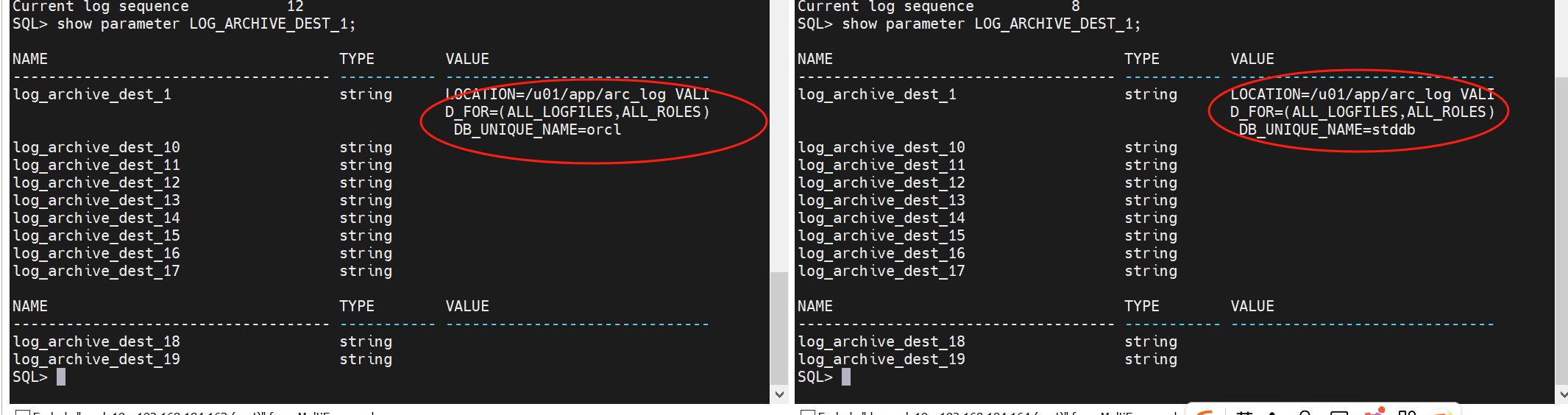

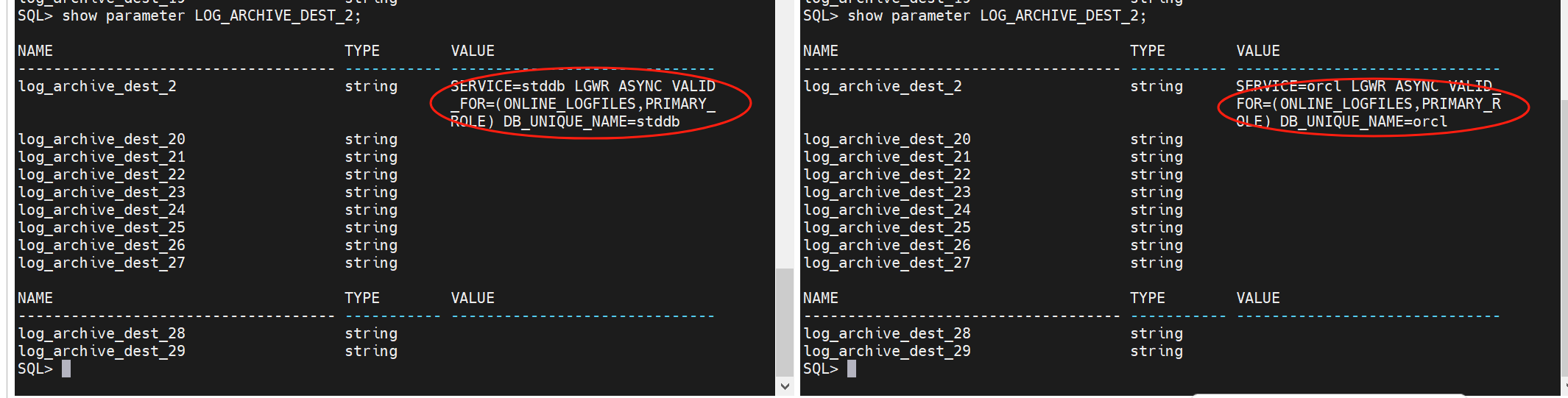

（2）查看主备库的归档路径参数

show parameter LOG_ARCHIVE_DEST_1;
show parameter LOG_ARCHIVE_DEST_2;

在这里插入图片描述

（3）查看数据一些名称

在这里插入图片描述

14、测试连接

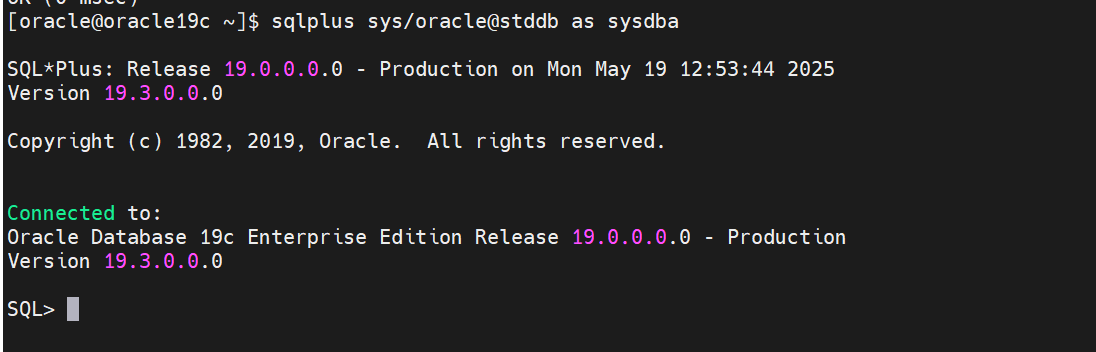

（1）主库连备库

sqlplus sys/oracle@stddb as sysdba

在这里插入图片描述

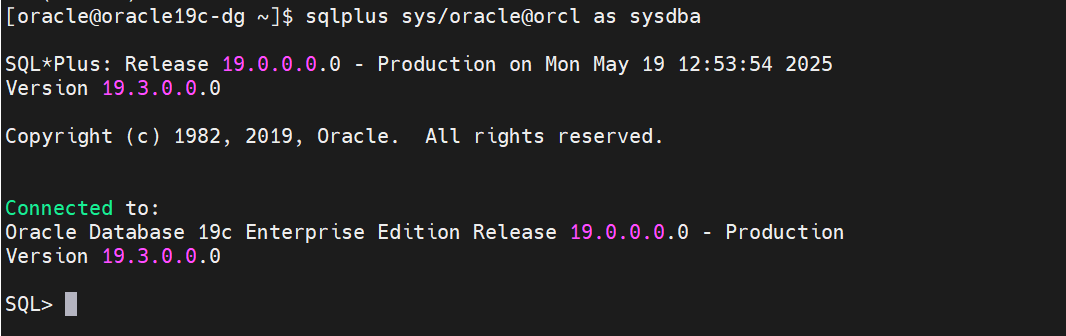

（2）备库连主库

sqlplus sys/oracle@orcl as sysdba

在这里插入图片描述

六、进行配置DG

1、备库关闭数据库

shutdown immediate

2、备库启动到nomount

startup nomount;

3、以standby的方式启动备库到mount

alter database mount standby database;

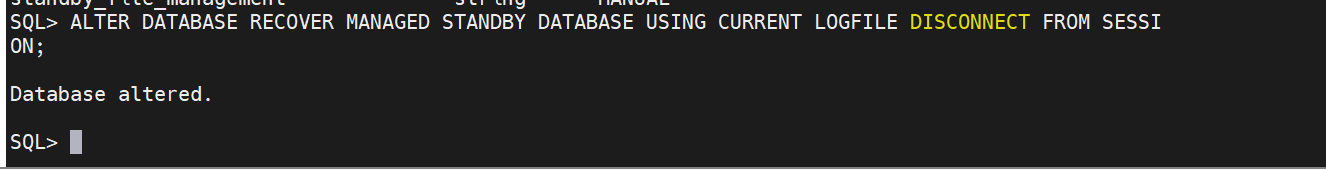

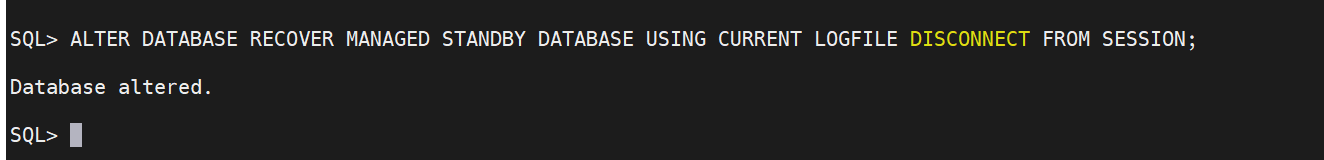

4、更新会话，开启MRP0进程

此命令用于在物理备用数据库（Physical Standby Database）上启动托管恢复（Managed Recovery），使备用库自动应用来自主库的归档日志或在线重做日志，保持与主库的数据同步。执行后会断开当前会话，恢复过程在后台持续运行。首次启动备用库时应用归档日志。

ALTER DATABASE RECOVER MANAGED STANDBY DATABASE USING CURRENT LOGFILE DISCONNECT FROM SESSION;

在这里插入图片描述

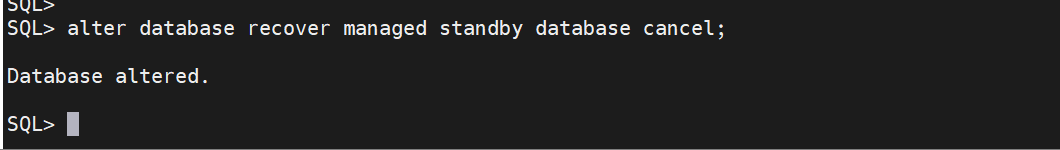

5、关闭MRP0进程

alter database recover managed standby database cancel;

在这里插入图片描述

6、启动MRP0进程

ALTER DATABASE RECOVER MANAGED STANDBY DATABASE USING CURRENT LOGFILE DISCONNECT FROM SESSION;

在这里插入图片描述

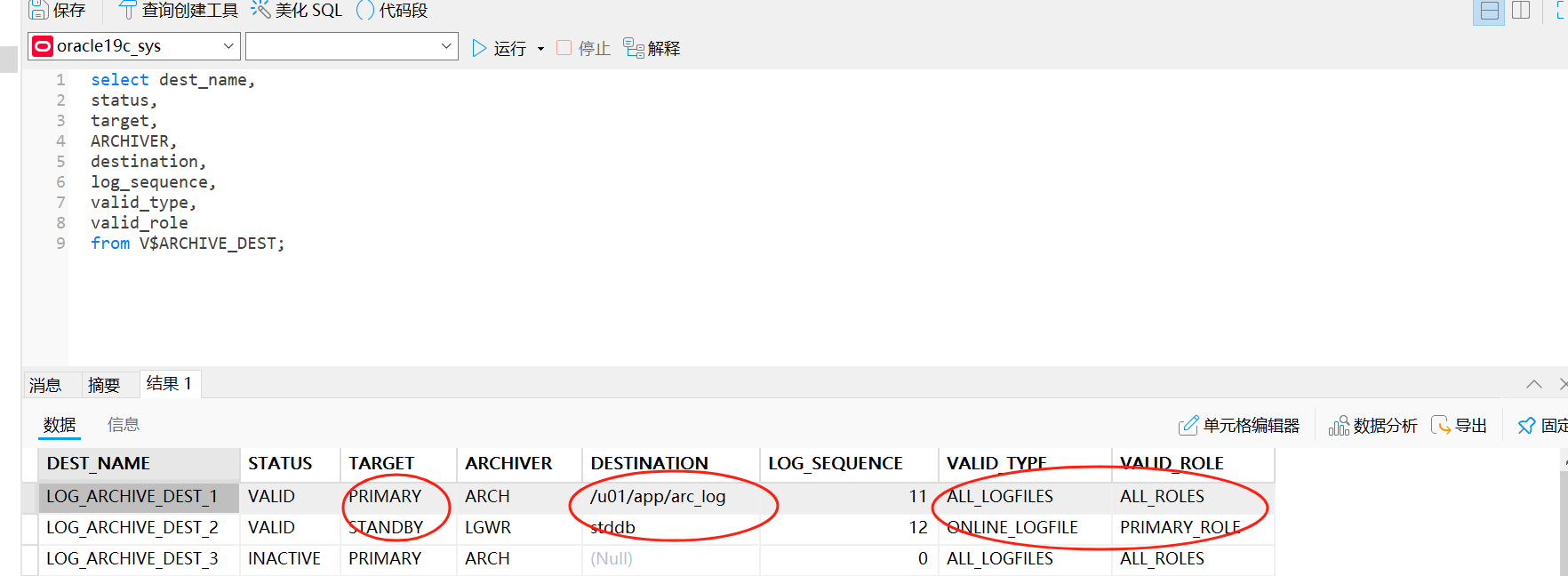

7、查看DG状态

查看DG状态，VALID代表正常

select dest_name,
status,
target,
ARCHIVER,
destination,
log_sequence,
valid_type,
valid_role
from V$ARCHIVE_DEST;

在这里插入图片描述

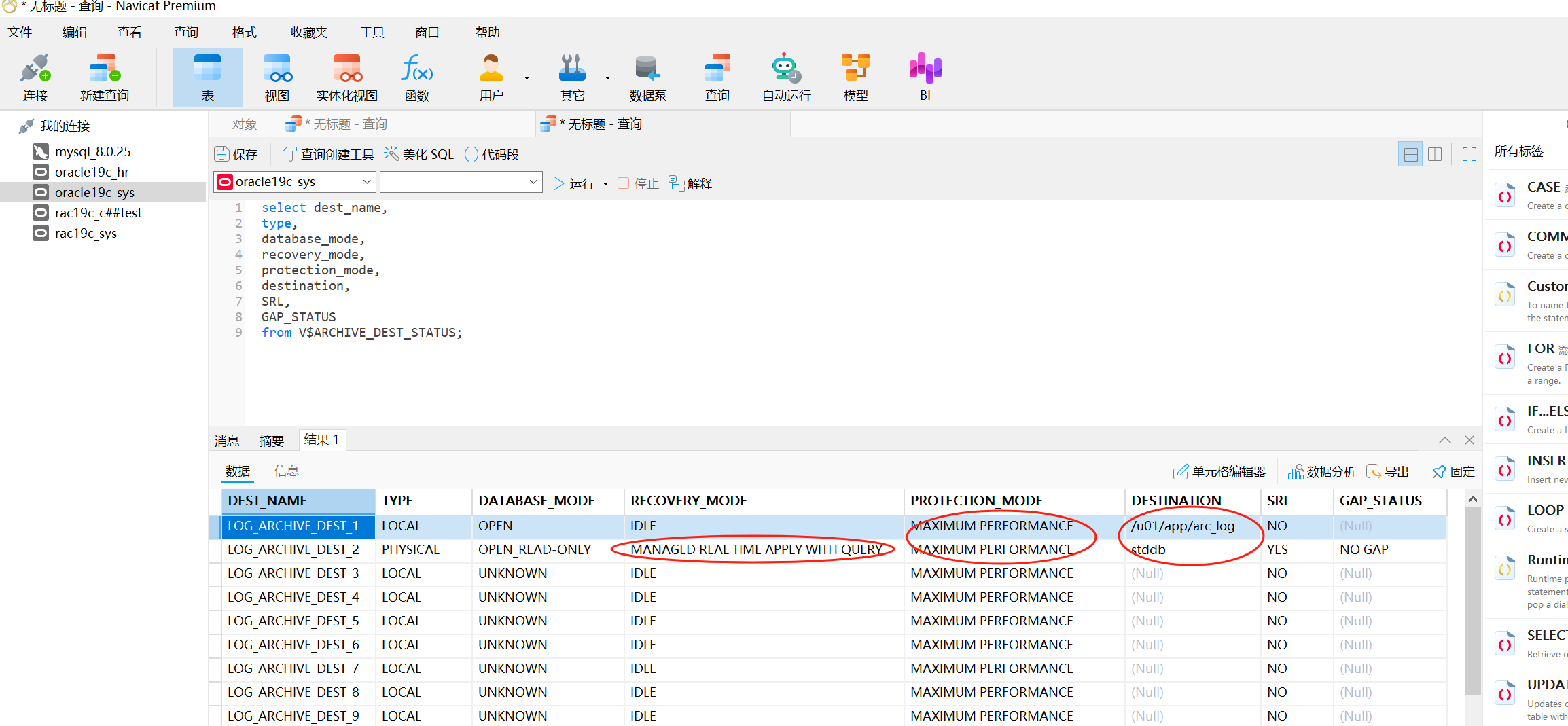

8、查看两台数据的状态，以及保护模式

select dest_name,
type,
database_mode,
recovery_mode,
protection_mode,
destination,
SRL,
GAP_STATUS
from V$ARCHIVE_DEST_STATUS;

在这里插入图片描述

9、查看redo log日志状态

select * from v$log;
select * from v$logfile;

在这里插入图片描述

七、进行测试

1、 Data Guard 角色验证

SELECT DATABASE_ROLE, PROTECTION_MODE FROM V$DATABASE;

在这里插入图片描述

2、主库切换日志组

（1）手动触发日志切换

SELECT * FROM V$LOGFILE;

在这里插入图片描述

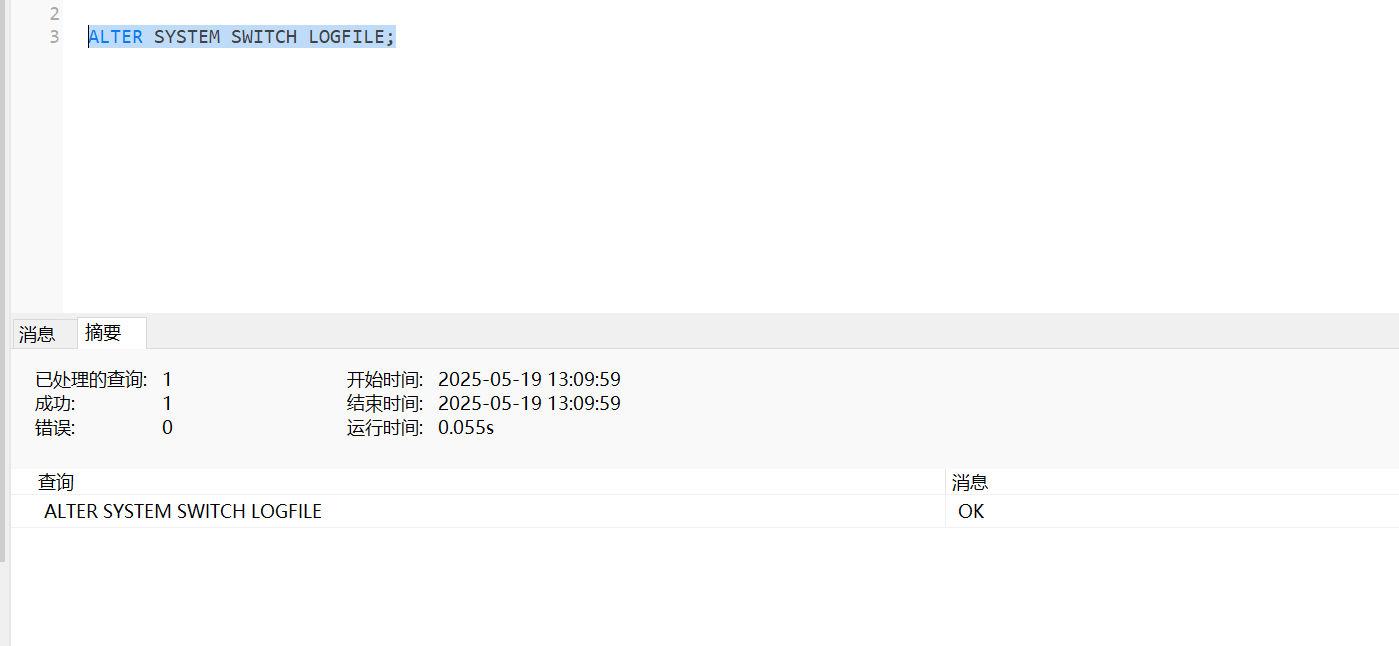

（2）验证日志切换

在主库查询当前日志组状态

ALTER SYSTEM SWITCH LOGFILE;

在这里插入图片描述

3、备库应用日志查看

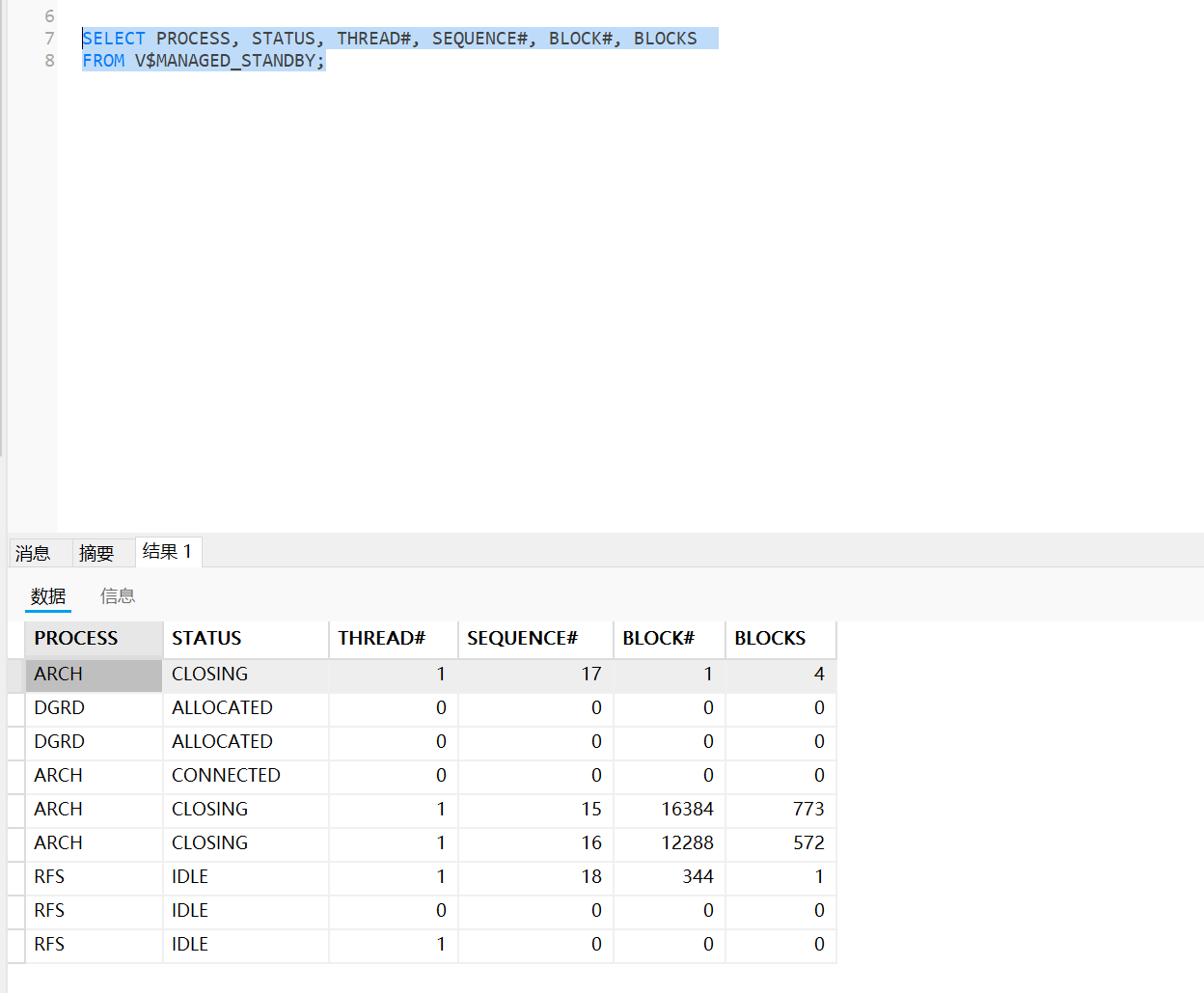

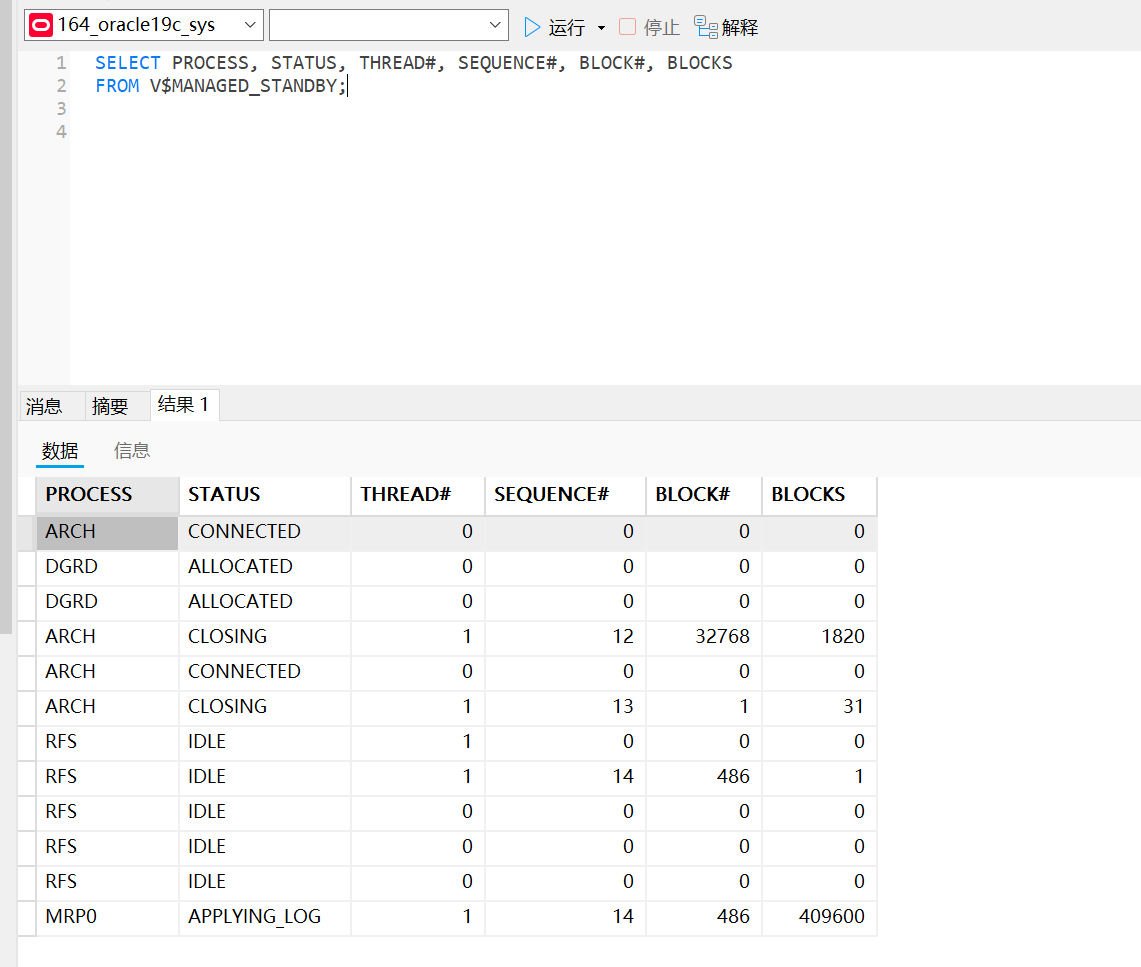

（1）查询托管恢复进程状态

SELECT PROCESS, STATUS, THREAD#, SEQUENCE#, BLOCK#, BLOCKS
FROM V$MANAGED_STANDBY;

在这里插入图片描述

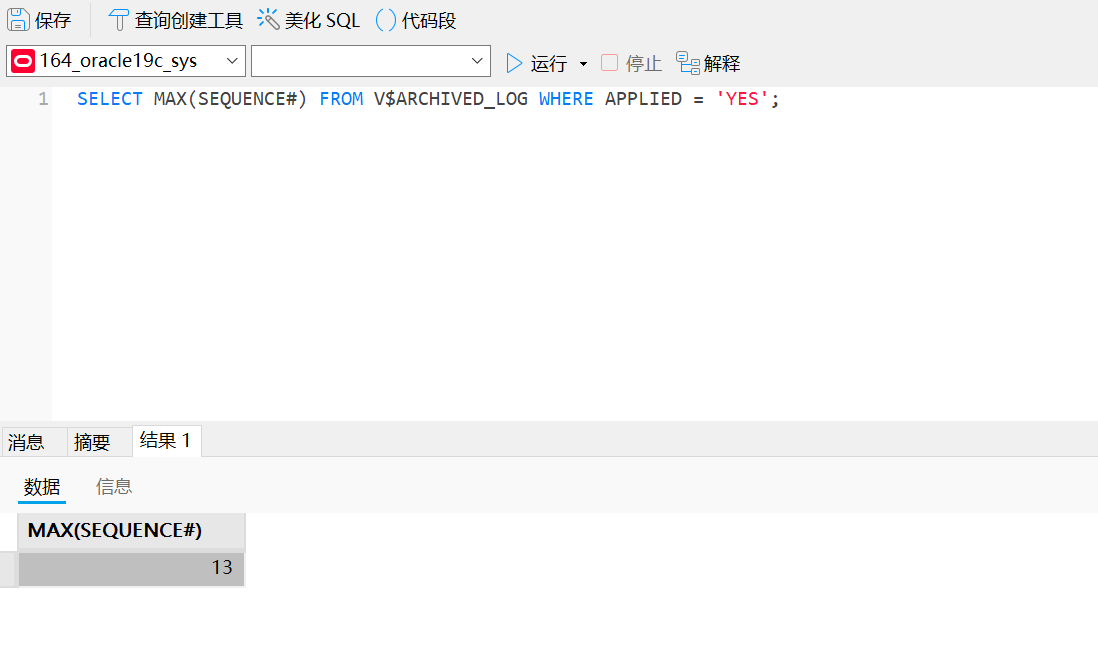

（2）检查归档日志应用进度

SELECT MAX(SEQUENCE#) FROM V$ARCHIVED_LOG WHERE APPLIED = 'YES';

在这里插入图片描述

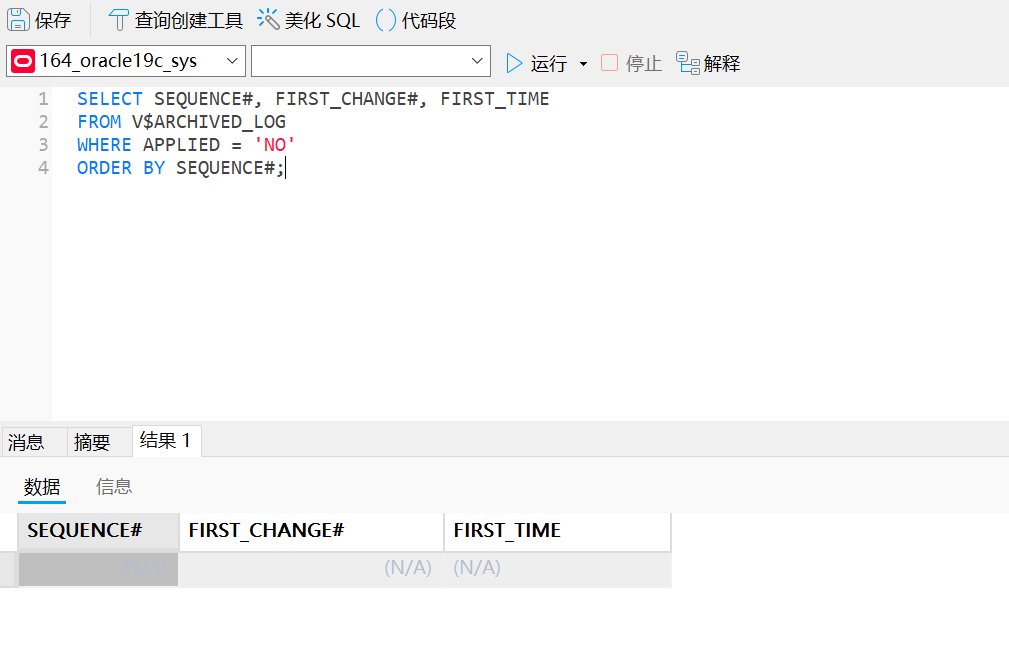

（3）查看未应用日志

SELECT SEQUENCE#, FIRST_CHANGE#, FIRST_TIME
FROM V$ARCHIVED_LOG
WHERE APPLIED = 'NO'
ORDER BY SEQUENCE#;

在这里插入图片描述

4、主库创建数据查看是否同步

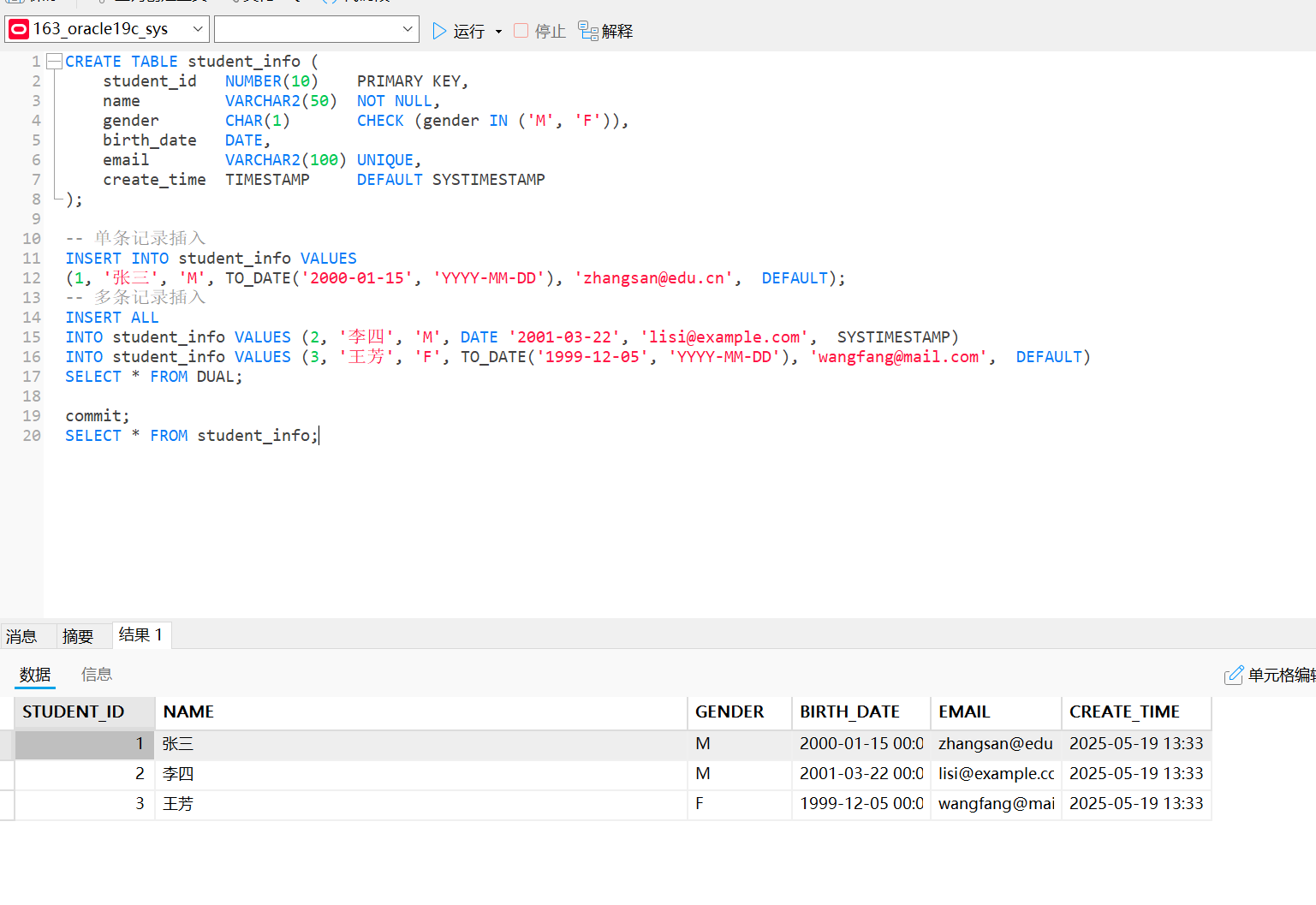

（1）主库创建数据

CREATE TABLE student_info (
    student_id   NUMBER(10)    PRIMARY KEY,
    name         VARCHAR2(50)  NOT NULL,
    gender       CHAR(1)       CHECK (gender IN ('M', 'F')),
    birth_date   DATE,
    email        VARCHAR2(100) UNIQUE,
    create_time  TIMESTAMP     DEFAULT SYSTIMESTAMP
);

-- 单条记录插入
INSERT INTO student_info VALUES
(1, '张三', 'M', TO_DATE('2000-01-15', 'YYYY-MM-DD'), 'zhangsan@edu.cn',  DEFAULT);
-- 多条记录插入
INSERT ALL
INTO student_info VALUES (2, '李四', 'M', DATE '2001-03-22', 'lisi@example.com',  SYSTIMESTAMP)
INTO student_info VALUES (3, '王芳', 'F', TO_DATE('1999-12-05', 'YYYY-MM-DD'), 'wangfang@mail.com',  DEFAULT)
SELECT * FROM DUAL;

commit;
SELECT * FROM student_info;

在这里插入图片描述

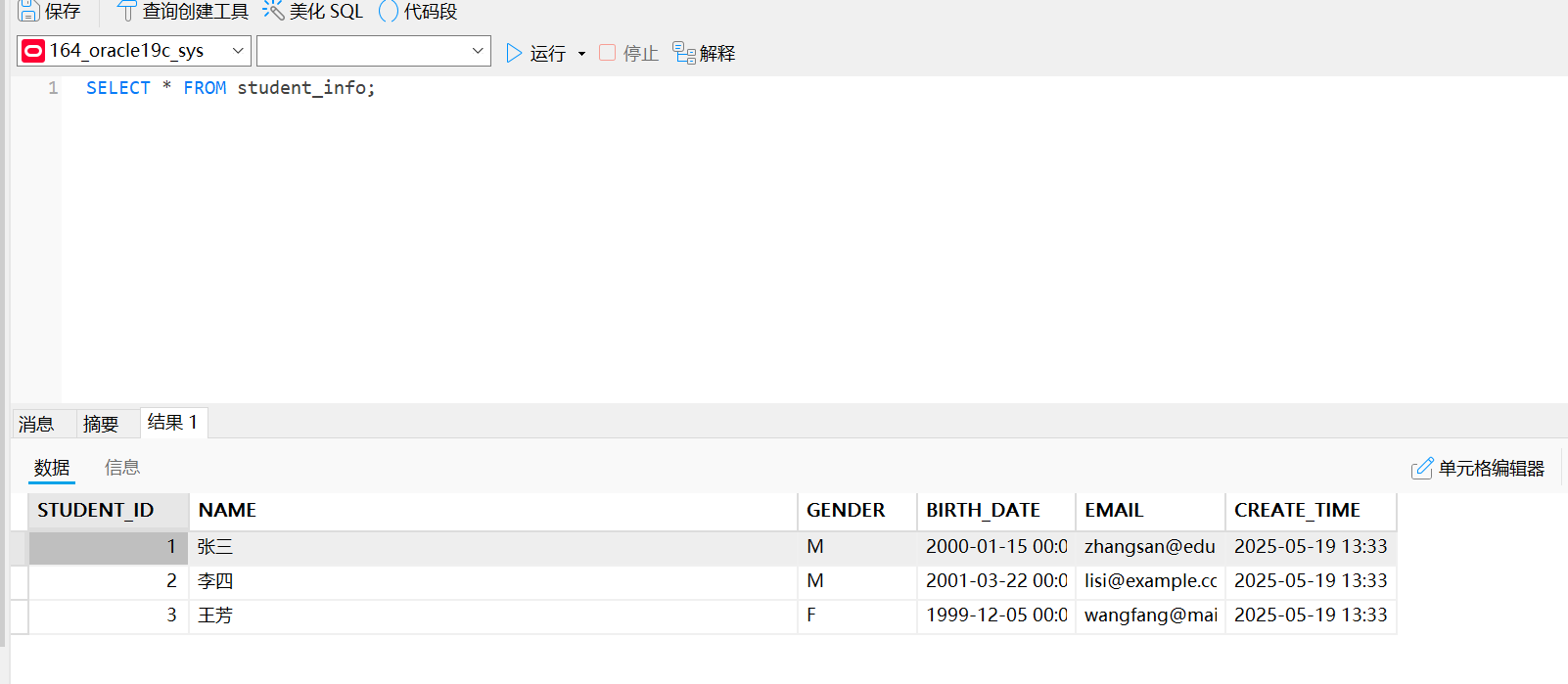

（2）备库进行查询

SELECT * FROM student_info;

在这里插入图片描述

八、常见问题

1、备库未应用最新日志

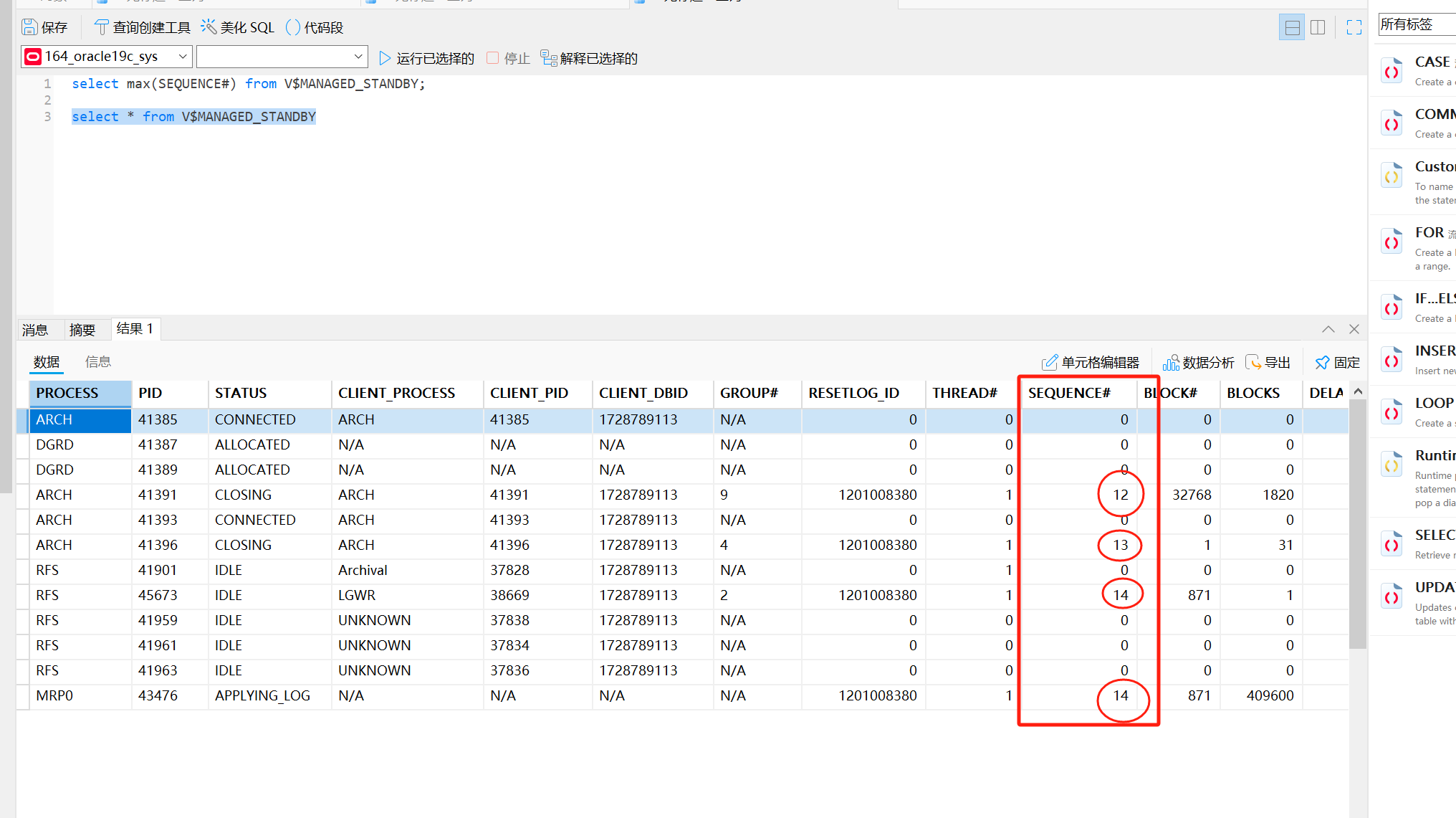

（1）现象：V$MANAGED_STANDBY 中 SEQUENCE# 未更新

select * from V$MANAGED_STANDBY

在这里插入图片描述

（2）解决办法

检查备库监听状态

lsnrctl status

在这里插入图片描述
验证备库的 LOG_ARCHIVE_DEST_2

SHOW PARAMETER LOG_ARCHIVE_DEST_2;

在这里插入图片描述

2、日志应用延迟

（1）现象：主库已切换日志，但备库未及时应用

（2）解决办法

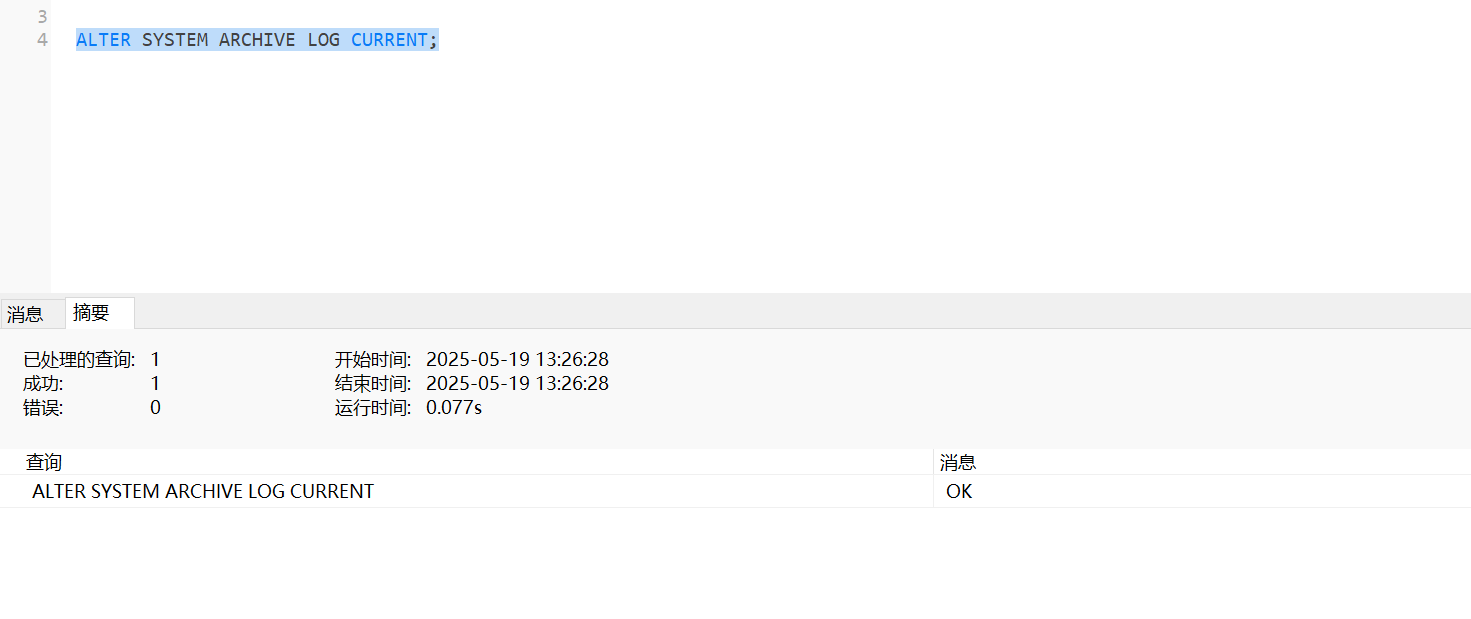

主库手动刷新日志传输

ALTER SYSTEM ARCHIVE LOG CURRENT;

在这里插入图片描述

3、主库更新数据、从库未更新

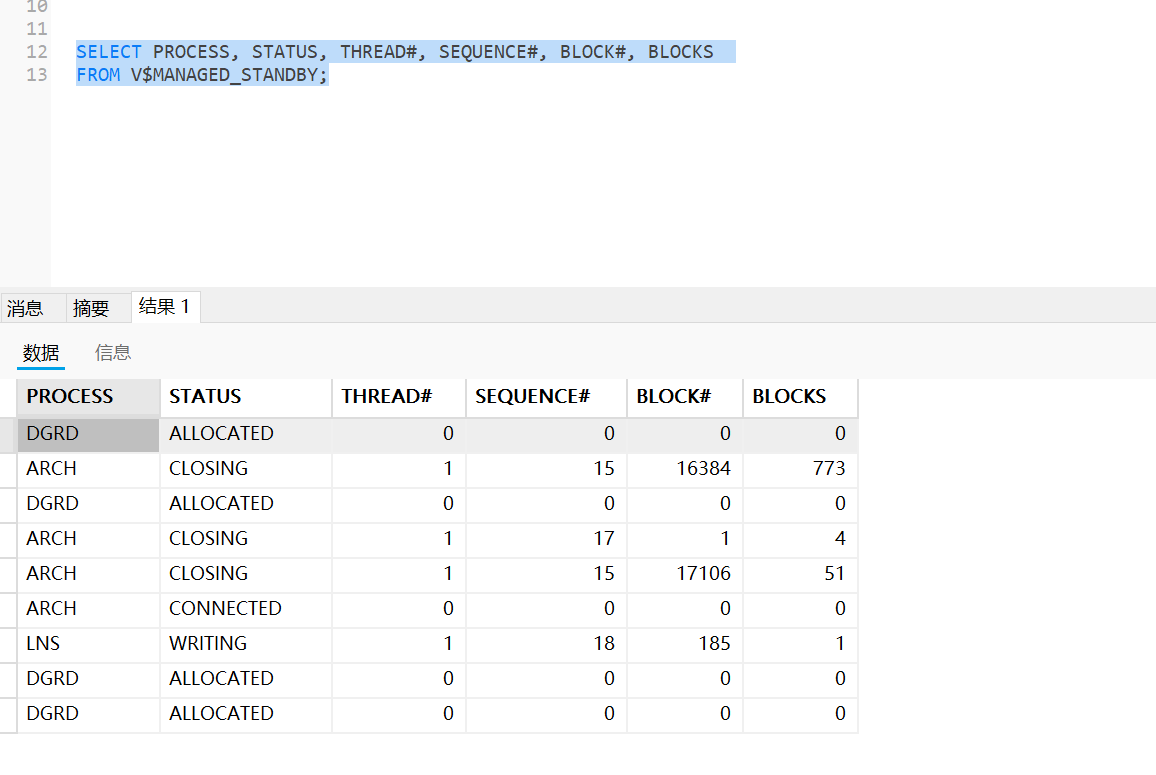

（1）查询托管恢复进程状态

SELECT PROCESS, STATUS, THREAD#, SEQUENCE#, BLOCK#, BLOCKS
FROM V$MANAGED_STANDBY;

主库：
在这里插入图片描述
从库：

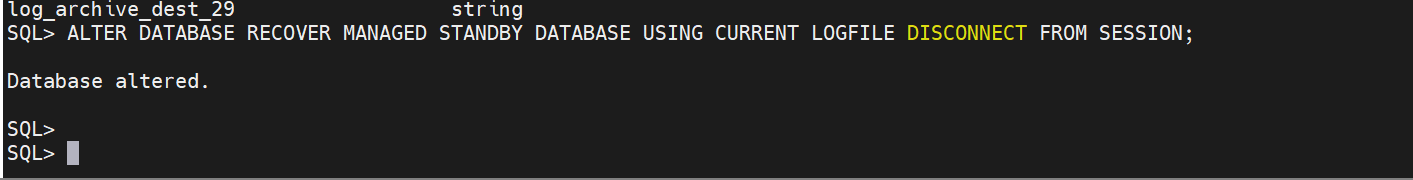

（2）重启MRP0进程

如果数据库重启过的话，要启动MRP0进程

ALTER DATABASE RECOVER MANAGED STANDBY DATABASE USING CURRENT LOGFILE DISCONNECT FROM SESSION;

在这里插入图片描述
