光纤损耗的类型及标准，如何计算光纤损耗？

光衰最理想的范围：-20dBm 至 -25dBm。若速度要上200M，光衰一定要少于 -25dBm。光衰在 -27dBm时，速度最高只能到100M，在-28dBm时，速度最高只能到50M。

光纤的衰减值在-28db以内都是正常的，越低越好。对于普通光纤宽带来说，光衰最理想的范围是-20dBm至-25dBm。如果速度要达到200M，光衰一定要少于-25dBm。在-27dBm时，速度最高只能到100M，在-28dBm时，速度最高只能到50M。

不同类型光纤的正常范围

• ‌单模光纤‌：光功率计测试范围为-70dBm至+10dBm之间。
• ‌多模光纤‌：光功率计测试范围为-50dBm至0dBm之间。

不同设备的光功率正常值

• ‌
• ‌
• ‌光模块发射的光功率应为0dBm或正1dBm以上‌。
• 光猫发送的光功率正常范围为负15dBm‌。

光猫接收的光功率理想值为负9dBm至负27dBm‌。

光纤损耗的类型

光纤损耗也被成为光的衰减，是指光纤发射端和接收端之间的光损耗量。造成光纤损耗的原因有多种，如光纤材料对光能的吸收/散射、弯曲损耗、连接器损耗等。

总而言之，造成光纤损耗主要有两大原因：内部因素（即光纤固有的特性）和外部因素（即光纤操作不当引起的），由此光纤损耗可分为本征光纤损耗和非本征光纤损耗。

本征光纤损耗是光纤材料固有的一种损耗，主要包含了因结构缺陷引起的吸收损耗、色散损耗和散射损耗；

而非本征光纤损耗主要包含了熔接损耗、连接器损耗和弯曲损耗。

下面以实际案例为例演示如何计算光纤损耗。如下图，两栋建筑之间安装了单模光纤，传输距离为10km，波长为1310nm。同时，该光纤拥有2个ST连接器和1个熔接头。

• 光缆衰减——根据上述的标准表格，波长为1310nm的室外单模光缆的最大衰减值为0.5dB / km，因此光缆衰减值为0.5dB / km×10km=5dB。
• 连接器衰减——因为使用了2个ST连接器，而每个ST连接器的最大损耗为0.75dB，因此连接器衰减为0.75dB×2=1.5dB。在实际计算中，连接器的插损可参考供应商提供的规格值。
• 熔接衰减——在TIA/EIA标准中规范了，熔接的最大损耗为0.3dB，因此熔接衰减为0.3dBx1=0.3dB。

由此可得出，该光纤链路的总损耗为5dB+1.5dB+0.3dB=6.8dB。请注意，上述计算方法只是一个假设值，若想获得最准确的损耗值，可使用光时域反射仪OTDR进行测量。

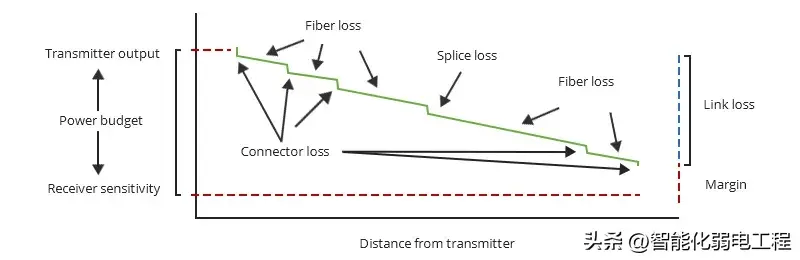

功率预算的计算

上述提及的链路损耗值对整个链路的传输有何影响？这里就不得不得提到与之密切相关的另外一个参数——功率预算。该参数值主要用于对比计算出的链路损耗值，以确保正确安装设备，只有当链路损耗值在功率预算之内时，链路才能正常运行。功率预算（PB）是接收器的灵敏度（PR）与发射器耦合进光纤的功率（PT）的差值，也就是说PB=PT-PR。假设发射器的平均光功率为-15dBm，接收器的灵敏度为-28dBm，则功率预算为-15dB-（-28dB）= 13dB。

功率裕度的计算

计算完链路损耗和功率预算后，就需要计算功率裕度（PM），它是指从功率预算中除去链路损耗之后的可用功率，即PM=PB-LL。

同样以10km的室内单模光缆为例，由上述计算所得，它的功率预算为13dB，链路损耗为6.8dB，因此功率裕度为13dB-6.8dB=6.2dB。该计算所得值大于零，表示链路还有足够的传输功率。光纤损耗的类型及标准，如何计算光纤损耗？_衰减_功率_光缆
