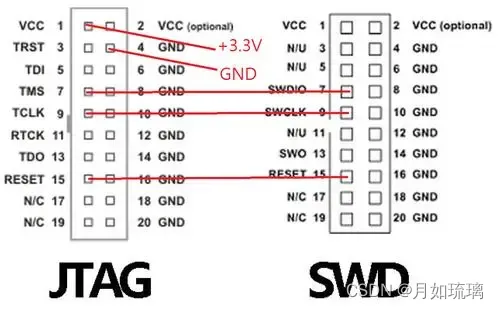

1、线序
2、开启虚拟串口

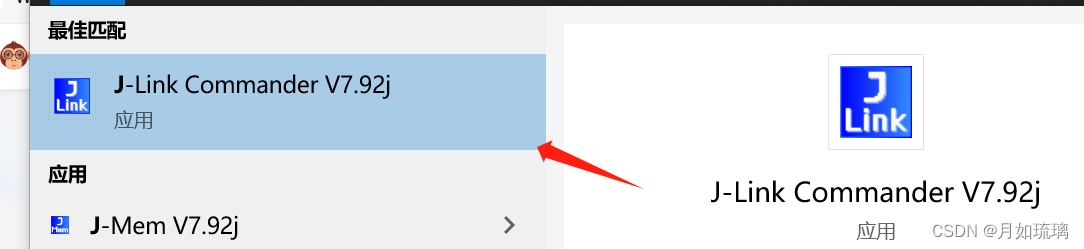

安装完jlink的驱动以后,找到Jlink commander 图标

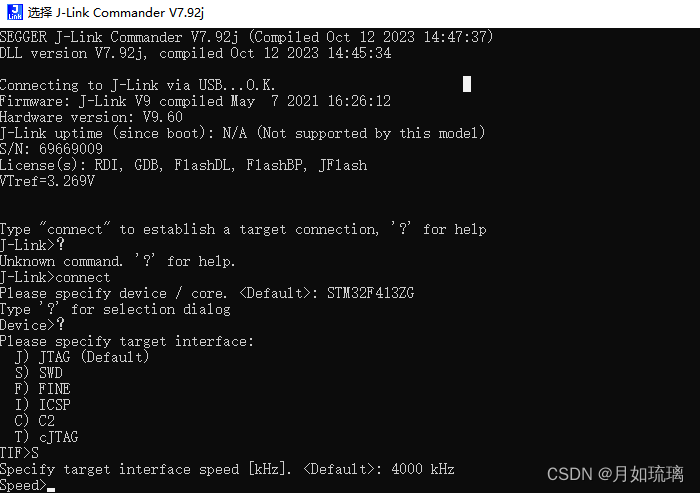

①首先驱动自己是否是V9版本

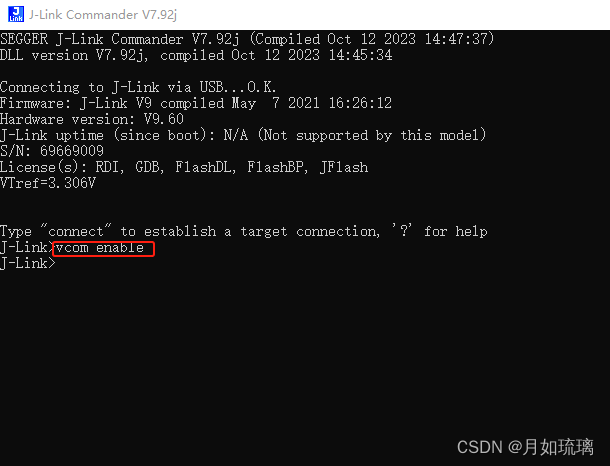

打开后会显示Jlink的版本等信息,输入指令VCOM ENABLE 便打开了虚拟串口功能,此功能是Jlink V9版本以后才支持的。
②输入vcom enable 打开虚拟串口(再次上电生效)

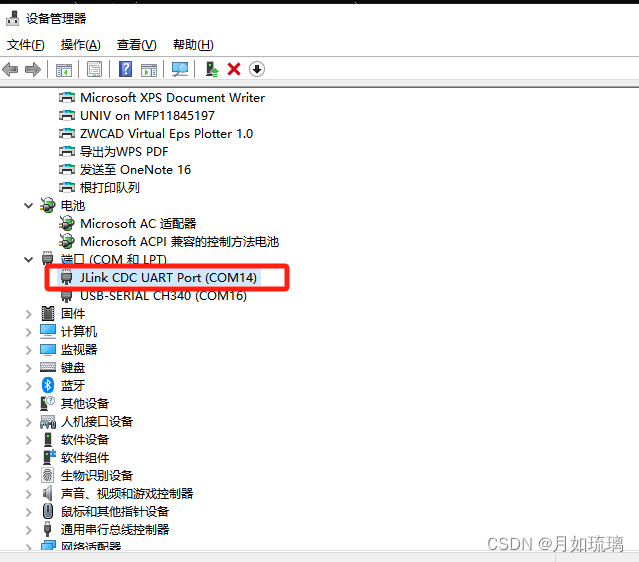

之后重新上电,设备管理器里面会有如下串口出现,用串口调试助手打开即可
注意:如果出现the connected probe does not support vcom functionality
重新断电上电即可。
当然如果需要关闭这个功能使用JTAG仿真,可以在窗口命令内输入VCOM DISABLE,在编程器断电再上电以后生效!
- VCOM功能只能在SWD模式下使用,JTAG模式下管脚冲突
- 需要把jlink的VTref连接上3v3电源
- vcom disable可以关闭vcom功能
