学习目标：

刚学了LabVIEW，在网上找了些题，练习一下LabVIEW，有不对不好不足的地方欢迎指正！

第十题：

在一个chart中显示3条曲线,分别用红,绿,蓝3种颜色表示范围0-1,0-5,0-10的3个随机数

开始编写：

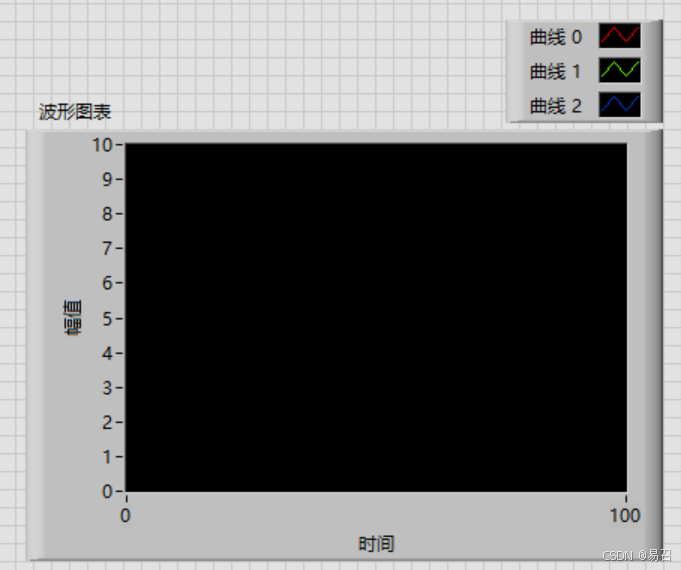

先在前面板建一个波形图标，设置3条曲线颜色分别为红绿蓝，设置幅值为0-10；
在这里插入图片描述

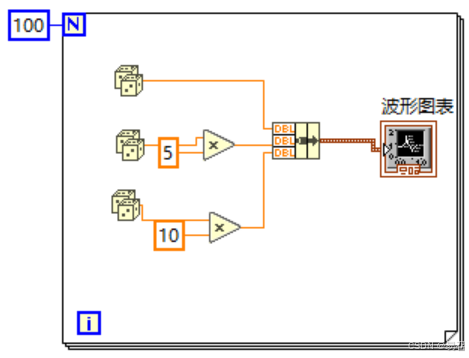

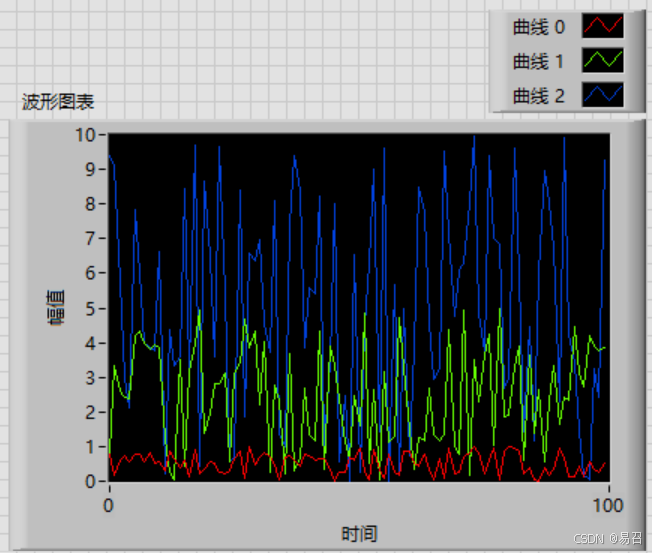

程序框图添加一个for循环，次数100，添加3个随机数，其中两个分别乘以5和10，三个值分别引到捆绑，然后传给波形图表，运行看看效果；

源码链接：

免费下载
