前言

分格显示曲线是波形图表特有的功能。右键单击波形图表控件,在弹出的菜单中选择“分格显示曲线”即可实现此功能,当然也可以在属性对话框的“外观”标签页中进行设置。在本例中用“sine”函数产生一个正弦波,在一个波形图表中分别用三种不同的线条样式来显示同一个波形。

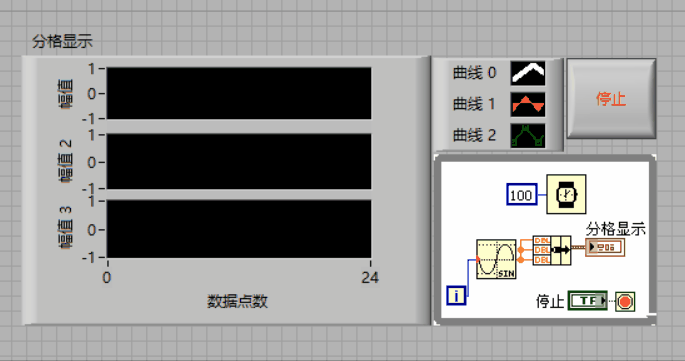

实例演示请添加图片描述

程序获取

上述程序，可从以下链接处获取

基于Labview的分格显示曲线
