PMBUS Linear11 与 Linear16 数据格式转换过程详解



一、Linear11 数据格式：

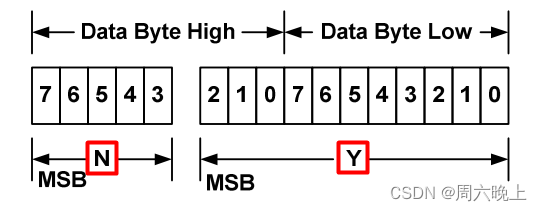

Linear11 数据格式如上图由 2 个 byte 组成：



1、其中前面 11 bit Y 为 2's 补码



2、剩下 5 bit N 为 2's 补码指数幂



Y，N 和 real word “X” 之间关系式为 ：X = Y * 2^N



举例：



1、假设现有 正数 linear11 数据为 0xE850，通过如下转换过程可以得到 real word 值为 10 ：

0xE850 = 0b1110 1000 0101 0000 ,  则 N = 0b1110 1，Y = 0b000 0101 0000

由于 N 和 Y 都为 2's 补码，需要转换为原码才能计算得到其真实值：



★ N = 0b1110 1 ( 2's 补码 ) = 0b1001 0 + 1 (负数原码等于符号位不变，其余位取反加 1)

 = -3d



★ Y  = 0b000 0101 0000 ( 2's 补码 ) = 0b000 0101 0000( 正数原码等于 2'S 补码 ) = 80d



结果： X (real word) = Y * 2^N = 80 * 2^-3 = 10d，即 linear11 数据 0xE850 转换为十进制数为



10，反过来，十进制的 10 对应 linear 11 数据可为 0xE850，但不一定只有 0xE850 ，也可对应



0x00A0....，具体需要看 N 的取值，N 的取值一般由电源厂商软体设计者在电源程式上面设定，设



定值具体会提现在回报值的高5bit（也就是N值）。



2、假设现有 负数  linear11 格式数据为 0x07F6，如下转换过程可得到 real word 值为 -10：

0x07F6 = 0b0000 0111 1111 0110

则 N = 0b0000 0，Y = 0b111 1111 0110

由于 N 和 Y 都为 2's 补码，需要转换为原码才能计算得到其 real value：

★ N = 0b0000 0 ( 2's 补码 ) = 0b0000 0 ( 正数原码等于 2'S 补码 ) = 0d

★ Y  = 0b111 1111 0110 ( 2's 补码 ) = 0b100 0000 1001 + 1 ( 负数原码等于符号位不变，其余位取

反加 1 ) = 0b100 0000 1010 = -10d

结果： X (real word) = Y * 2^N = -10 * 2^0 = -10d ，即 linear11 数据 0x07F6 转换为十进制数为

-10 ，反过来，十进制的 -10 对应 linear11 数据为 0x07F6，也可对应 0xEFB0....，具体需要看 N

的取值，N 的取值由电源厂商软体设计者在程式上设定，设定值具体会提现在回报值的高5bit（也

就是N值）。



二、Linear16 数据格式：

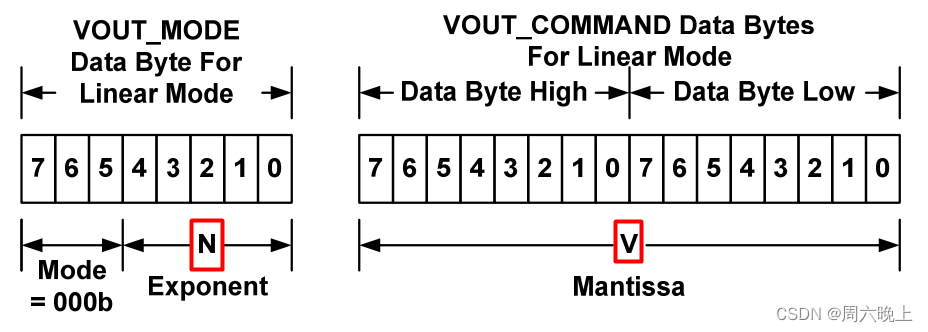

Linear16 数据格式由 3 个 byte 组成：

1、其中 1byte 为 VOUT_MODE(20h command)，上图左边部分

2、另外 2byte 为VOUT_COMMAND(21h command)，上图右边部分，但 VOUT_COMMAND 一

般用 READ_VOUT(8Bh) 读值来代替，故以下实例均以8Bh读值作为 VOUT_COMMAND 来计算

转换公式：

Voltage = V * 2^N

V 是一个 16 bit 无符号数，即图中 VOUT_COMMAND  的 bits [15:0]

N 是一个 5 bit 2's 补码， 即图中 VOUT_MODE 的 bits [4:0]

说明：

PMBUS 中通常与 "输出电压" 相关的转换使用  Linear16 格式，相对于Linear11 不同的是，

Linear16 的组成由 VOUT_MODE 和 VOUT_COMMAND 组成。

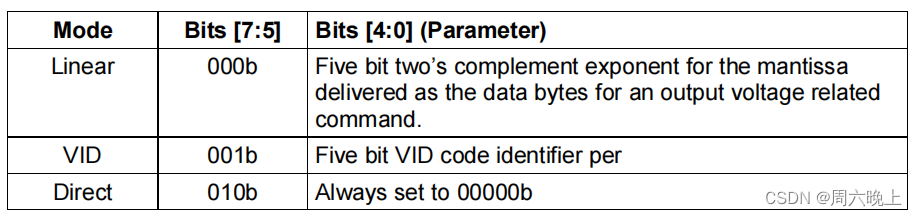

其中VOUT_MODE(20h command) data byte 格式如下：

通常可设 VOUT_MODE(20h command) = 0x17 = 0b0001 0111, 即 bits[7:5]= 000b(选用linear格

式)，bits[4:0] = 10111b( 即 N = 10111b)，N = 0b10111(2's 补码) = 0b11000 + 1 (负数原码等于符

号位不变，其余位取反加1) = 0b11001 = -9d

举例：

假设从 8Bh command 读取到 0x1800

则 V = 0x1800 = 6144d

其中 N = -9d

结果： Voltage = V * 2^N = 6144 * 2^-9 = 12V



写在最后：写作不易，可以的话请帮忙点个赞，谢谢大家！
