MOS管中有体二极管（也就是寄生二极管）原因，衬底不和S极短接，DS可以互换。如短接则不可互换

MOS管中有体二极管原因

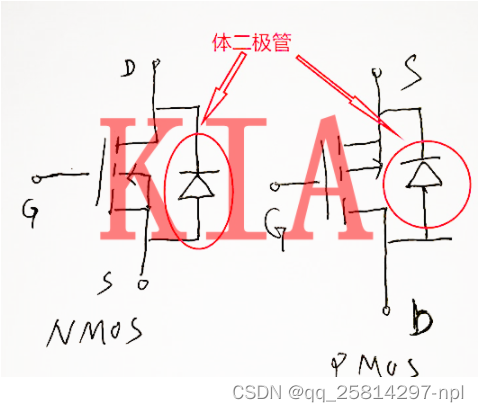

大家工作中经常会很讨厌一种情况，就是MOS管它是单方向截至的，如图1所示。

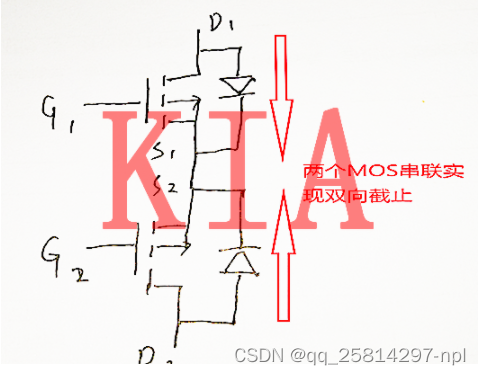

NMOS关闭后，D极到S极关断，但是S极到D极是关不断的，从我们画原理图时，可以从MOS原理图模型里面看到DS之间有一个二极管，S极通过二极管导通到D极。如果我们要做到双方向截止，就需要用两个MOS管背靠着背，每个MOS管负责关断一边。如图2所示。





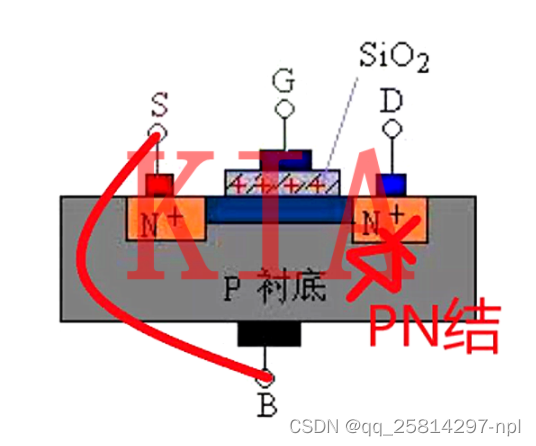

MOS管的结构图中有多种，如图3典型的来自我们课本的结构图，Nmos有个P型的衬底，D极是P型衬底上做的N型反型区，这样就简单的形成了一个PN结，如果从沉底B极加一个电压，那么电流会顺着这个PN结流入D极。

一般情况下，单体的MOS管B极是不独自引出来的，通过把它接到S极上，也就是和S极短路，那么自然而然这个PN结就相当于是S极到D极了。

同理Pmos也是一样，Pmos是在N型衬底上反型出两块P型半导体的区域地盘。衬底B与漏极D之间同样有这个PN结，P端在D极，N端在B极。当把B极连接在S极上时，就出现了从DS之间的二极管了。



总之，这个体二极管是衬底B与漏极D之间的PN结。由于把B极和S极短路了，因此出现了SD之间的体二极管。值得留意的是，并非所有的情况都需要把B极与S极连接。芯片设计内部，是把B极接到电压最低或者最高，并非一定是S极。

如果B极悬空，那么S极和D极之间就没有这个二极管了，这种情况下，D极和S极是对称的，可以互相换一换身份的。

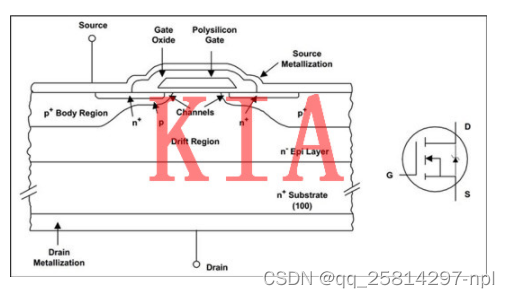

我们通常用的大功率MOS管，TO92，TO252等系列封装的MOS，它们的D极是在衬底下方引出来的，D极可以躺下直接焊接在PCB板上，起到很好的散热效果，它们的结构图可以从网上找，感兴趣可以去看一看。

这种结构的体二极管也是一样，Pbody区域与N衬底区形成PN结，Pbody连接S极，形成与D极之间的体二极管。

为什么（大功率，TO92，TO252等系列封装的MOS，它们的D极是在衬底下方引出来的，D极可以躺下直接焊接在PCB板上，不加这个条件就和上面的问题看起来重复了2022.12.4）MOS管内部会存在寄生体二极管（也就是体二极管）？和工艺也有关系。

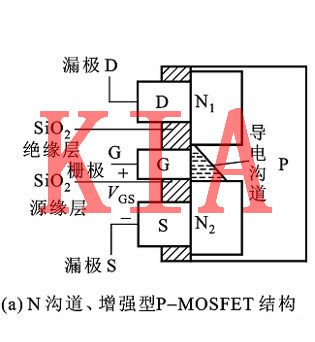

上面的标注有问题，应该是N沟道增强型的N-MOSFET结构，衬底是P型2022.12.4

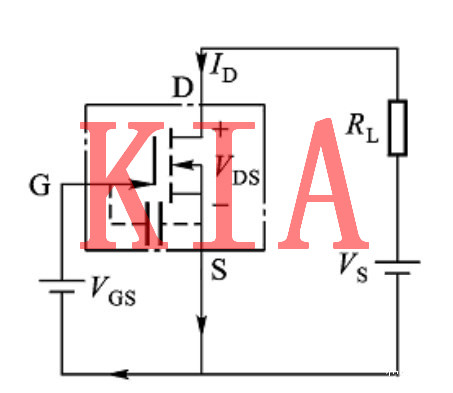

如图所示，S极和衬底是连在一起的，那么P型衬底和S极之间的PN结就相当于被短路了，不予考虑，只考虑SD之间的寄生体二极管。

而且，MOSFET还有下面这样子的。从图就很容易看出P-MOSFET里寄生二极管的来源了，源极（Source）和漏极（Drain）之间存在一个PN结，等效为寄生体二极管（实际就是p沟道的体二极管）。

可以看出和实际工艺是有关系的。
