AD 转换原理图
配置AD转换所需知识

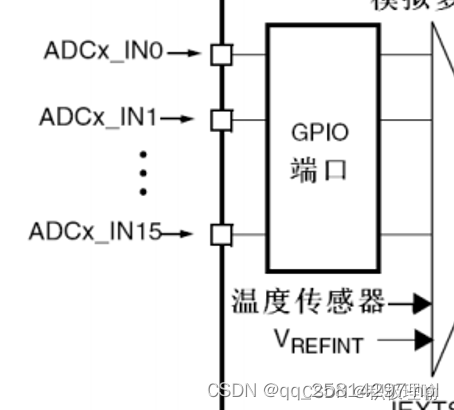

ADC输入通道
STM32包含16个外部输入通道和两个内部通道（内部温度传感器和内部参考电压VREFINT）。

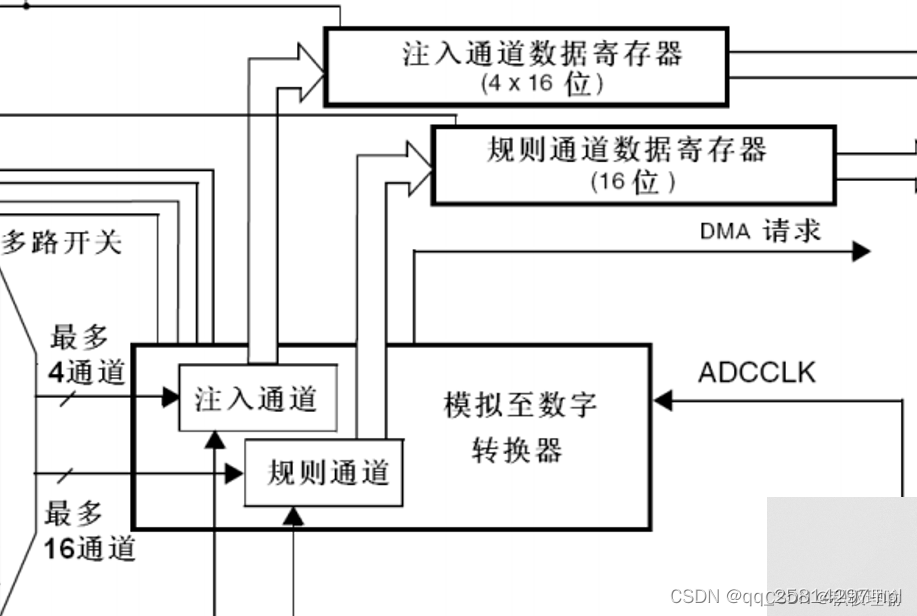

注入通道：最多只有4个通道，每个通道都有独立的寄存器。
规则通道：最多有16个通道，但是只有一位数据寄存器。所以使用多通道时，只能有一个数据存在数据寄存器中，下一个数据过来时，前一个数据就被覆盖了。

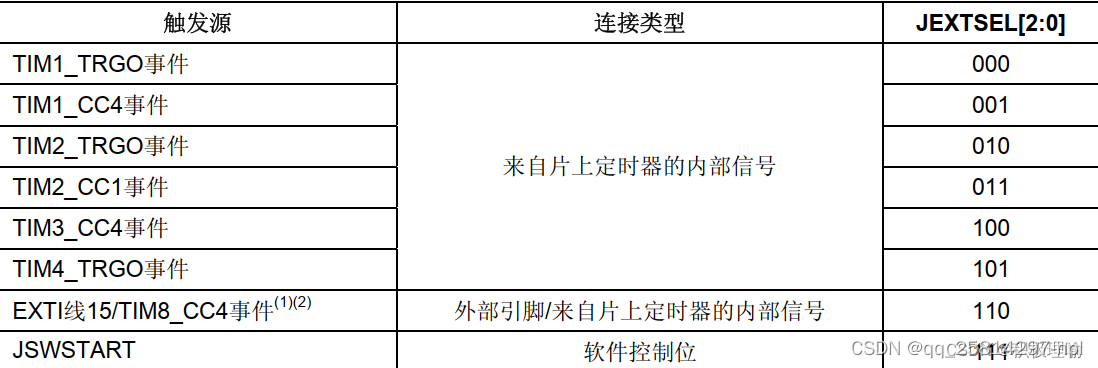

ADC触发信号
1、通用定时器触发ADC转换。
2、外部中断可以产生一个触发脉冲，触发ADC转换。
3、软件自动触发
ADC1和ADC2用于规则通道的外部触发
ADC1和ADC2用于注入通道的外部触发
ADC预分频器

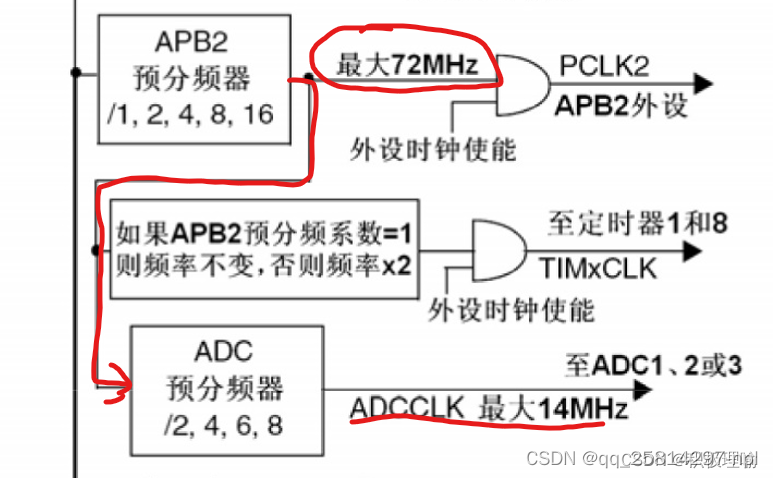

注意这里APB2预分频器最大是72MHZ，ADCCLK最大只能14MHZ，所以ADC预分频器只能6分频或8分频。

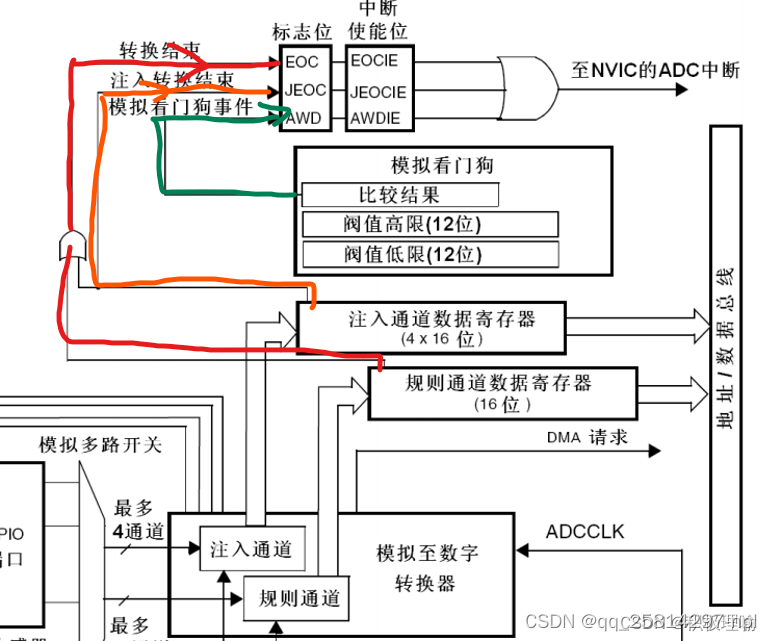

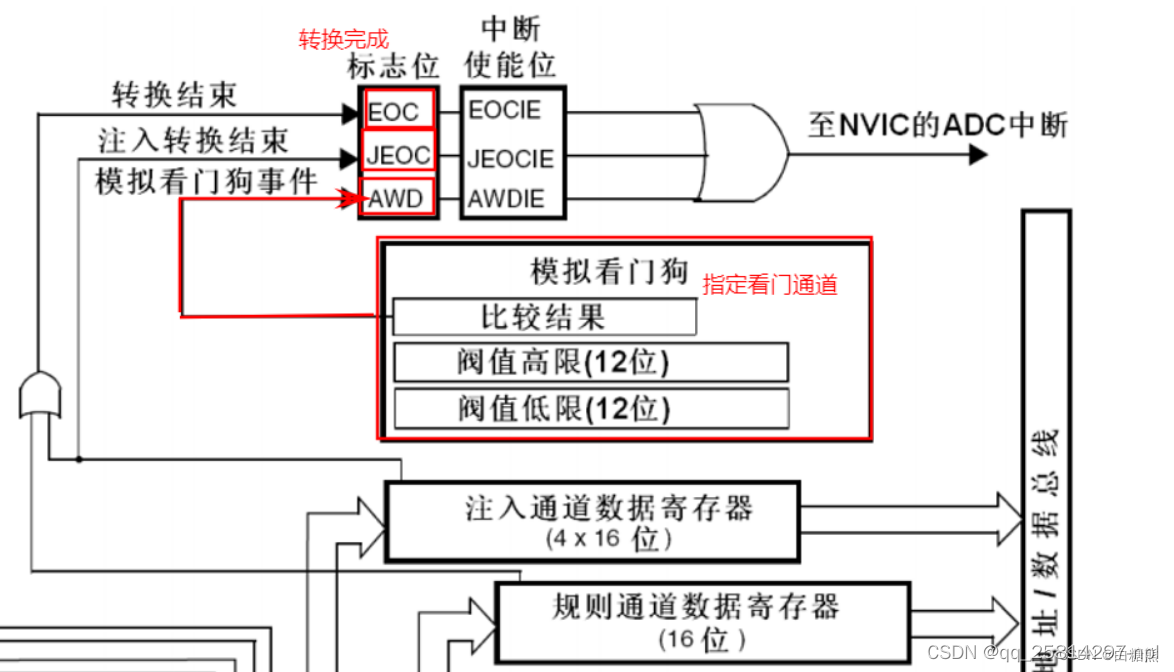

EOC：规则组转换完成后置标志位为1，也可以去NVIC通过申请中断。
JEOC：注入组转换完成后置标志位为1，也可以去NVIC通过申请中断。

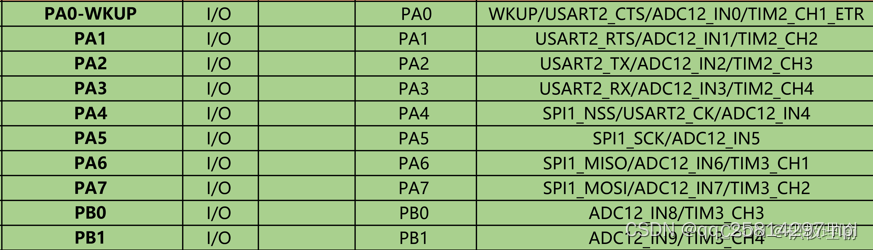

STM32C8T6ADC引脚图
AD转换模式
单次转换：每次AD转换开始前都需要触发AD转换开始信号。
连续转换：只需要触发一次AD转换开始信号。
非扫描模式：只有序列1下的通道可以使用。
扫描模式：指定通道数目，通道数目可以多个，并且可以重复。
单次转换，非扫描模式

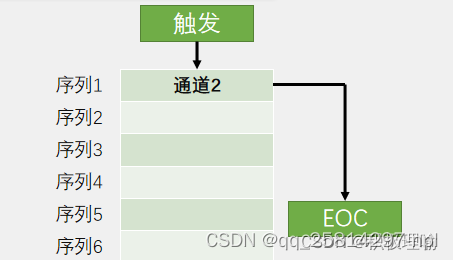

触发转换后序列1下指定的通道开始AD转换，转换结果放在数据寄存器，同时给EOC置标志位1。每次转换都需要触发一次AD转换信号。
单次转换，连续扫描模式
触发转换后指定通道开始AD转换，转换结果放在数据寄存器，转换完成后给EOC置标志位1。每次转换都需要触发一次AD转换信号。
连续转换，非扫描模式

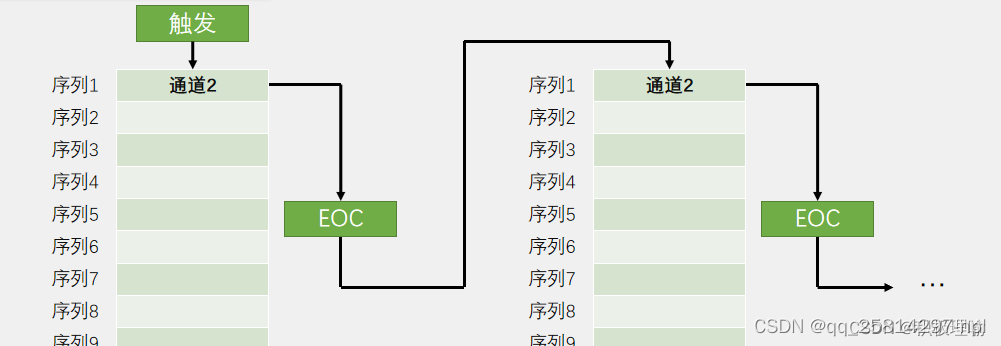

触发转换后序列1下指定的通道开始AD转换，转换结果放在数据寄存器，同时给EOC置标志位1。不需要再次触发AD转换信号即可开始下一次转换。
连续转换，连续扫描模式
触发转换后指定通道开始AD转换，转换结果放在数据寄存器，同时给EOC置标志位1。不需要再次触发AD转换信号即可开始下一次转换。

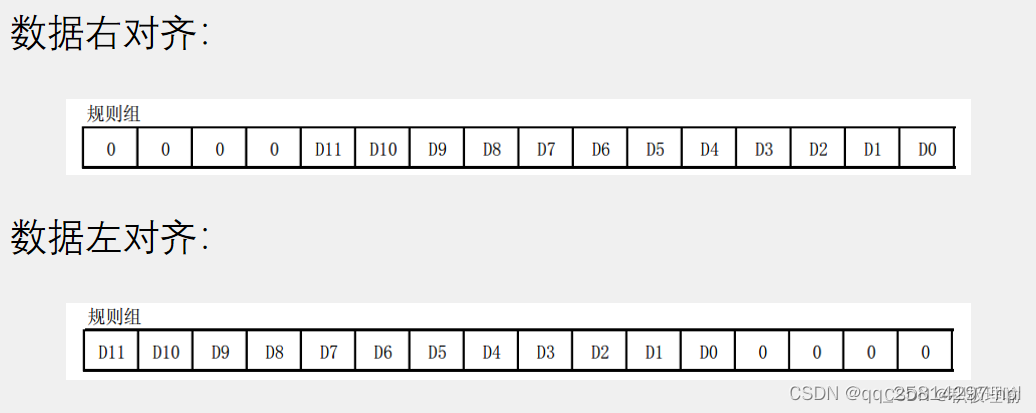

数据对齐
AD转换后数据的是12位，数据寄存器是16位。所以要把AD转换后的数据转换成16位的。这里一般选择右对齐，这样可以直接读取转换结果。左对齐对导致转换后结果偏大。
AD固函数库
配置AD单通道函数
本次采用规则组通道，以PA0作为ADC1转换的引脚。使用6分频,单次转换非扫描模式。
GPIO配置
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //开启GPIOA的时钟
/*GPIO初始化*/
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure); //将PA0引脚初始化为模拟输入
ADC配置
/*开启时钟*/
RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE); //开启ADC1的时钟
/*设置ADC时钟*/
RCC_ADCCLKConfig(RCC_PCLK2_Div6); //选择时钟6分频，ADCCLK = 72MHz / 6 = 12MHz
/*规则组通道配置*/
ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5); //规则组序列1的位置，配置为通道0
/*ADC初始化*/
ADC_InitTypeDef ADC_InitStructure; //定义结构体变量
ADC_InitStructure.ADC_Mode = ADC_Mode_Independent; //模式，选择独立模式，即单独使用ADC1
ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; //数据对齐，选择右对齐
ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None; //外部触发，使用软件触发，不需要外部触发
ADC_InitStructure.ADC_ContinuousConvMode = DISABLE; //连续转换，失能，每转换一次规则组序列后停止
ADC_InitStructure.ADC_ScanConvMode = DISABLE; //扫描模式，失能，只转换规则组的序列1这一个位置
ADC_InitStructure.ADC_NbrOfChannel = 1; //通道数，为1，仅在扫描模式下，才需要指定大于1的数，在非扫描模式下，只能是1
ADC_Init(ADC1, &ADC_InitStructure); //将结构体变量交给ADC_Init，配置ADC1
ADC校准
/*ADC校准*/
ADC_ResetCalibration(ADC1); //固定流程，内部有电路会自动执行校准
while (ADC_GetResetCalibrationStatus(ADC1) == SET);
ADC_StartCalibration(ADC1);
while (ADC_GetCalibrationStatus(ADC1) == SET);
ADC上电
/*ADC使能*/
ADC_Cmd(ADC1, ENABLE); //使能ADC1，ADC开始运行
AD单通道转换初始化完整代码
/**
* 函 数：AD初始化
* 参 数：无
* 返 回 值：无
*/
void AD_Init(void)
{
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //开启GPIOA的时钟
/*GPIO初始化*/
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure); //将PA0引脚初始化为模拟输入
/*开启时钟*/
RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE); //开启ADC1的时钟
/*设置ADC时钟*/
RCC_ADCCLKConfig(RCC_PCLK2_Div6); //选择时钟6分频，ADCCLK = 72MHz / 6 = 12MHz
/*规则组通道配置*/
ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5); //规则组序列1的位置，配置为通道0
/*ADC初始化*/
ADC_InitTypeDef ADC_InitStructure; //定义结构体变量
ADC_InitStructure.ADC_Mode = ADC_Mode_Independent; //模式，选择独立模式，即单独使用ADC1
ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; //数据对齐，选择右对齐
ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None; //外部触发，使用软件触发，不需要外部触发
ADC_InitStructure.ADC_ContinuousConvMode = DISABLE; //连续转换，失能，每转换一次规则组序列后停止
ADC_InitStructure.ADC_ScanConvMode = DISABLE; //扫描模式，失能，只转换规则组的序列1这一个位置
ADC_InitStructure.ADC_NbrOfChannel = 1; //通道数，为1，仅在扫描模式下，才需要指定大于1的数，在非扫描模式下，只能是1
ADC_Init(ADC1, &ADC_InitStructure); //将结构体变量交给ADC_Init，配置ADC1
/*ADC使能*/
ADC_Cmd(ADC1, ENABLE); //使能ADC1，ADC开始运行
/*ADC校准*/
ADC_ResetCalibration(ADC1); //固定流程，内部有电路会自动执行校准
while (ADC_GetResetCalibrationStatus(ADC1) == SET);
ADC_StartCalibration(ADC1);
while (ADC_GetCalibrationStatus(ADC1) == SET);
}
读取AD转换后的数据
uint16_t AD_GetValue(void)
{
ADC_SoftwareStartConvCmd(ADC1, ENABLE); //软件触发AD转换一次
while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET); //等待EOC标志位，即等待AD转换结束
return ADC_GetConversionValue(ADC1); //读数据寄存器，得到AD转换的结果
}

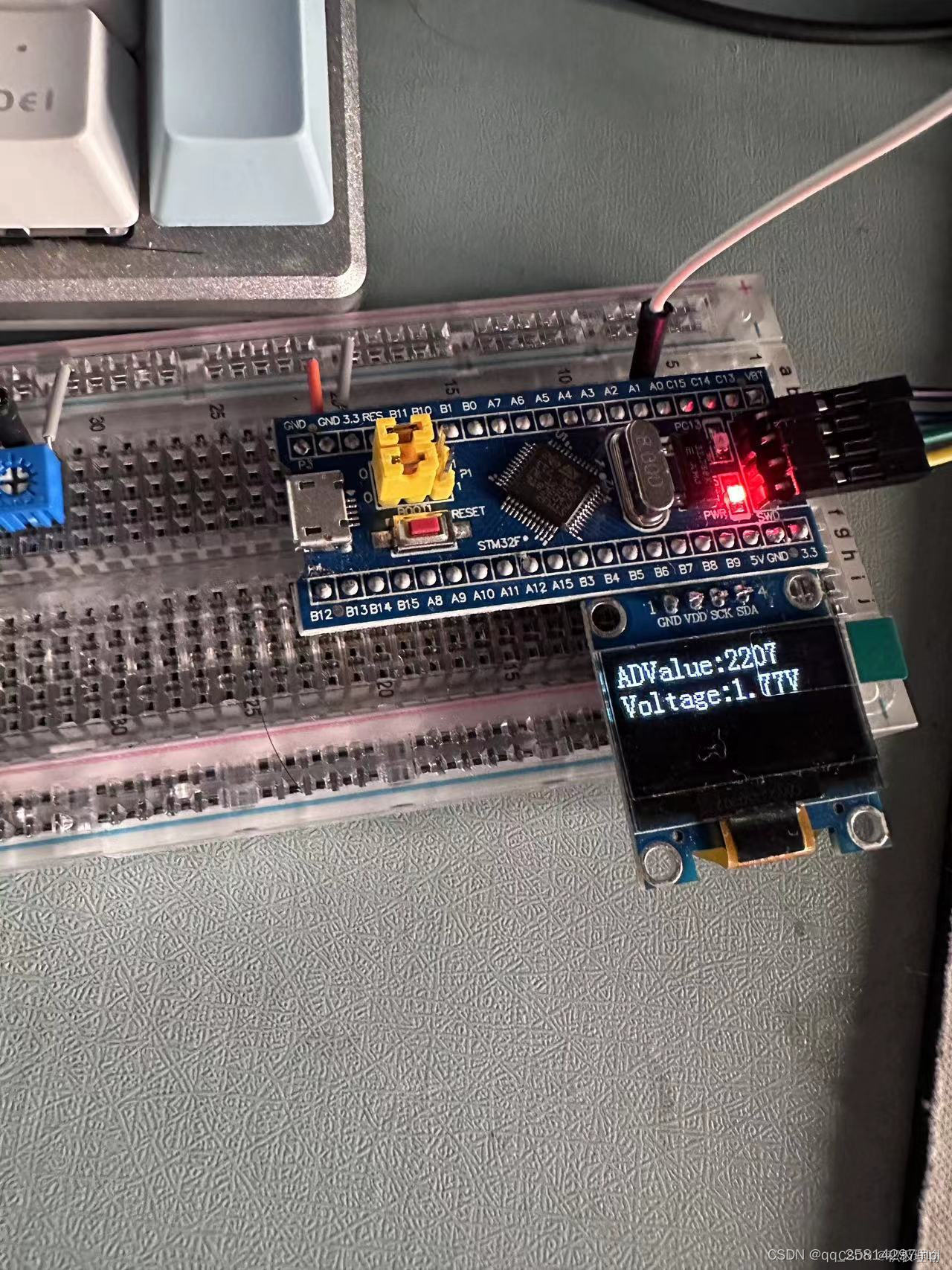

实物演示
ADC多通道函数
GPIO配置
/*开启时钟*/
RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE); //开启ADC1的时钟
/*GPIO初始化*/
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure); //将PA0、PA1、PA2和PA3引脚初始化为模拟输入
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //开启GPIOA的时钟
ADC配置
这里采用6分频，多通道，单次非扫描模式
/*设置ADC时钟*/
RCC_ADCCLKConfig(RCC_PCLK2_Div6); //选择时钟6分频，ADCCLK = 72MHz / 6 = 12MHz
/*不在此处配置规则组序列，而是在每次AD转换前配置，这样可以灵活更改AD转换的通道*/
/*ADC初始化*/
ADC_InitTypeDef ADC_InitStructure; //定义结构体变量
ADC_InitStructure.ADC_Mode = ADC_Mode_Independent; //模式，选择独立模式，即单独使用ADC1
ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; //数据对齐，选择右对齐
ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None; //外部触发，使用软件触发，不需要外部触发
ADC_InitStructure.ADC_ContinuousConvMode = DISABLE; //连续转换，失能，每转换一次规则组序列后停止
ADC_InitStructure.ADC_ScanConvMode = DISABLE; //扫描模式，失能，只转换规则组的序列1这一个位置
ADC_InitStructure.ADC_NbrOfChannel = 1; //通道数，为1，仅在扫描模式下，才需要指定大于1的数，在非扫描模式下，只能是1
ADC_Init(ADC1, &ADC_InitStructure); //将结构体变量交给ADC_Init，配置ADC1
/*ADC使能*/
ADC_Cmd(ADC1, ENABLE); //使能ADC1，ADC开始运行
/*ADC校准*/
ADC_ResetCalibration(ADC1); //固定流程，内部有电路会自动执行校准
while (ADC_GetResetCalibrationStatus(ADC1) == SET);
ADC_StartCalibration(ADC1);
while (ADC_GetCalibrationStatus(ADC1) == SET);
AD多通道转换初始化完整代码 （实际也不完整，没有分别取4路通道AD转化值的部分，而下面文章江科大中有这部分，可以参考2024.3.27）
/**
* 函 数：AD初始化
* 参 数：无
* 返 回 值：无
*/
void AD_Init(void)
{
/*开启时钟*/
RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE); //开启ADC1的时钟
/*GPIO初始化*/
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure); //将PA0、PA1、PA2和PA3引脚初始化为模拟输入
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //开启GPIOA的时钟
/*设置ADC时钟*/
RCC_ADCCLKConfig(RCC_PCLK2_Div6); //选择时钟6分频，ADCCLK = 72MHz / 6 = 12MHz
/*不在此处配置规则组序列，而是在每次AD转换前配置，这样可以灵活更改AD转换的通道*/
/*ADC初始化*/
ADC_InitTypeDef ADC_InitStructure; //定义结构体变量
ADC_InitStructure.ADC_Mode = ADC_Mode_Independent; //模式，选择独立模式，即单独使用ADC1
ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; //数据对齐，选择右对齐
ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None; //外部触发，使用软件触发，不需要外部触发
ADC_InitStructure.ADC_ContinuousConvMode = DISABLE; //连续转换，失能，每转换一次规则组序列后停止
ADC_InitStructure.ADC_ScanConvMode = DISABLE; //扫描模式，失能，只转换规则组的序列1这一个位置
ADC_InitStructure.ADC_NbrOfChannel = 1; //通道数，为1，仅在扫描模式下，才需要指定大于1的数，在非扫描模式下，只能是1
ADC_Init(ADC1, &ADC_InitStructure); //将结构体变量交给ADC_Init，配置ADC1
/*ADC使能*/
ADC_Cmd(ADC1, ENABLE); //使能ADC1，ADC开始运行
/*ADC校准*/
ADC_ResetCalibration(ADC1); //固定流程，内部有电路会自动执行校准
while (ADC_GetResetCalibrationStatus(ADC1) == SET);
ADC_StartCalibration(ADC1);
while (ADC_GetCalibrationStatus(ADC1) == SET);
}
读取AD转换后的数据
/**
* 函 数：获取AD转换的值
* 参 数：ADC_Channel 指定AD转换的通道，范围：ADC_Channel_x，其中x可以是0/1/2/3
* 返 回 值：AD转换的值，范围：0~4095
*/
uint16_t AD_GetValue(uint8_t ADC_Channel)
{
ADC_RegularChannelConfig(ADC1, ADC_Channel, 1, ADC_SampleTime_55Cycles5); //在每次转换前，根据函数形参灵活更改规则组的通道1
ADC_SoftwareStartConvCmd(ADC1, ENABLE); //软件触发AD转换一次
while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET); //等待EOC标志位，即等待AD转换结束
return ADC_GetConversionValue(ADC1); //读数据寄存器，得到AD转换的结果
}

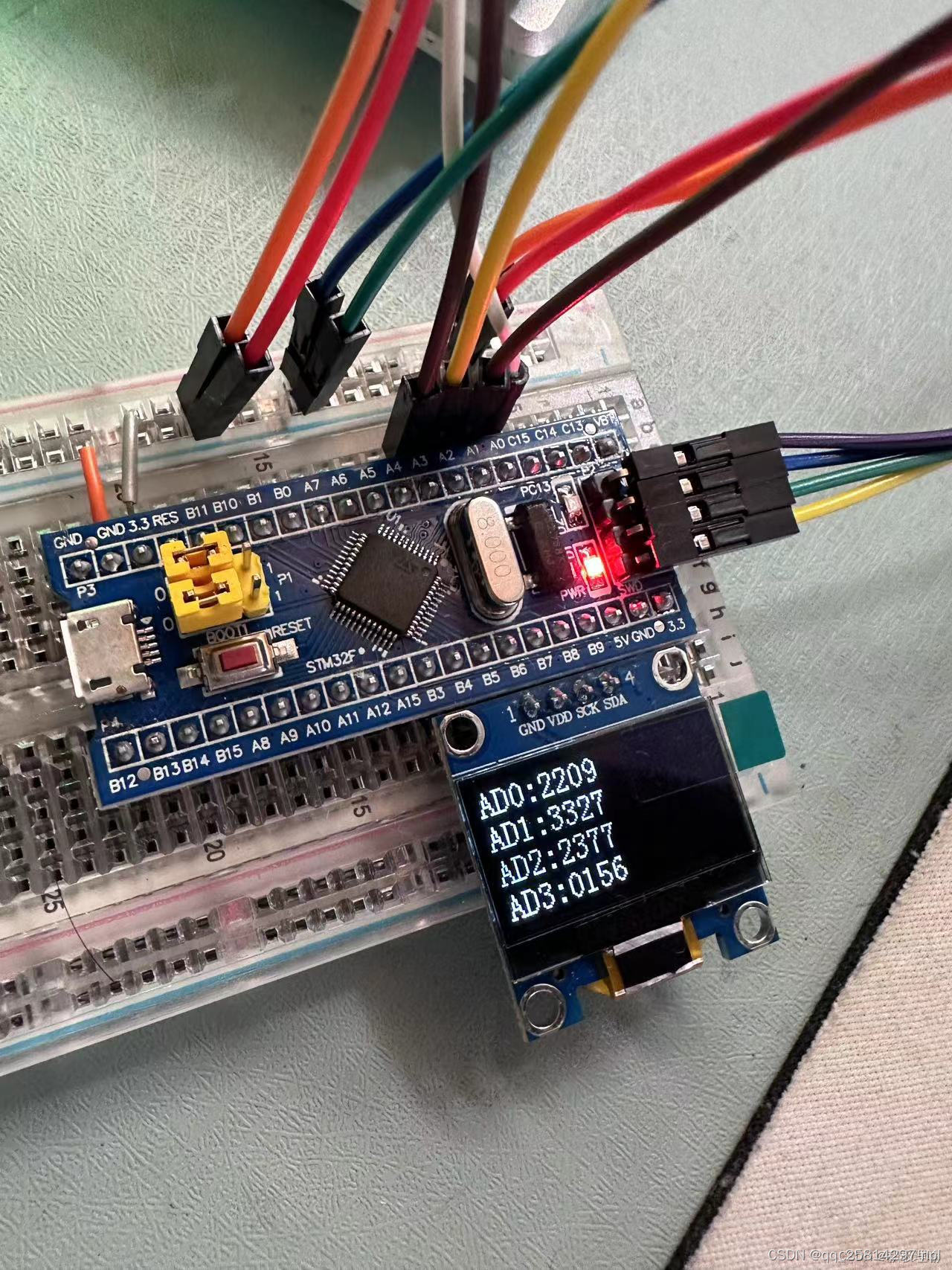

实物演示
————————————————
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
原文链接：https://blog.csdn.net/ww20200711/article/details/136744113
【江科大】STM32：ADC转换（单通道+多通道）
文章目录
ADC（Analog-Digital Converter）模拟-数字转换器
DAC的实现原理
逐次逼近的过程
知识点补充：
RC振荡器和锁相环（PLL）
晶体振荡器
RTC（Real-Time Clock）即实时时钟
Reset and clock control (RCC)，即复位与时钟控制，主要是通过寄存器配置时钟源。
STM32的时钟源

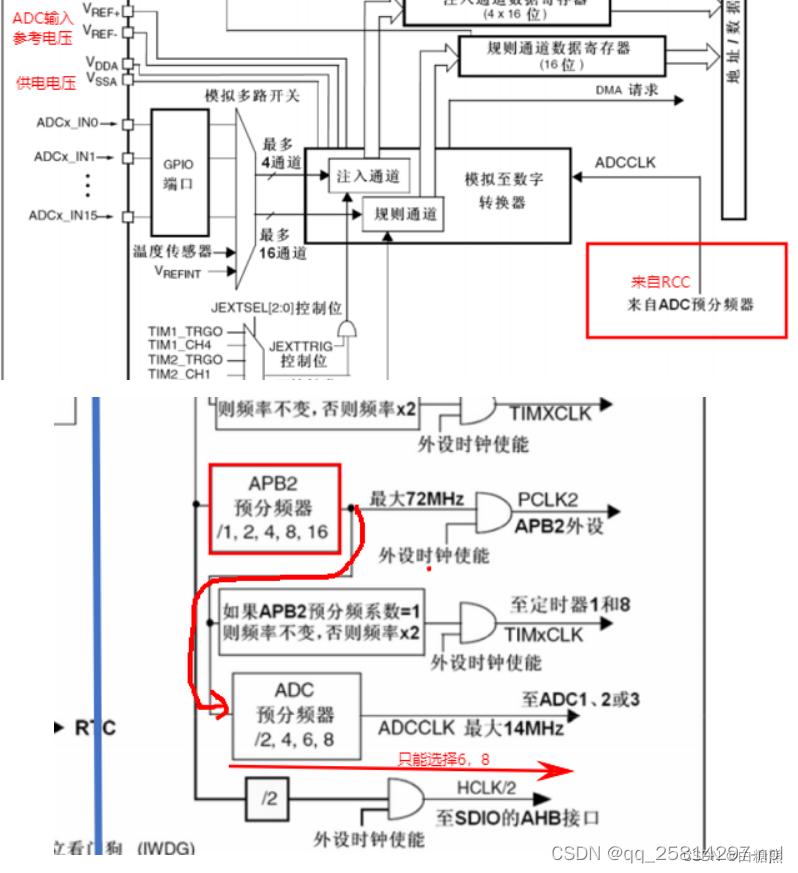

ADC预分频器来自于RCC ，2，4分频后分别是32，和18，最大16MHZ 因此只能选择6 和8 12/9
模拟看门狗

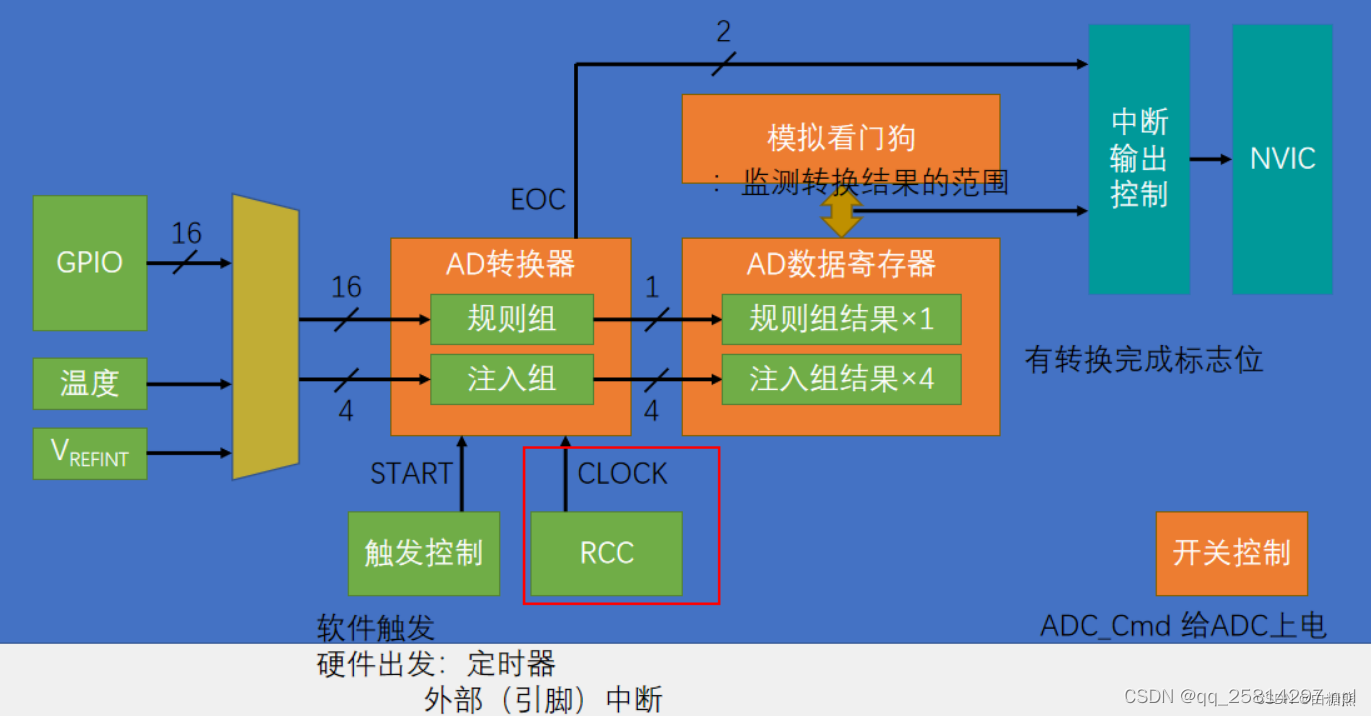

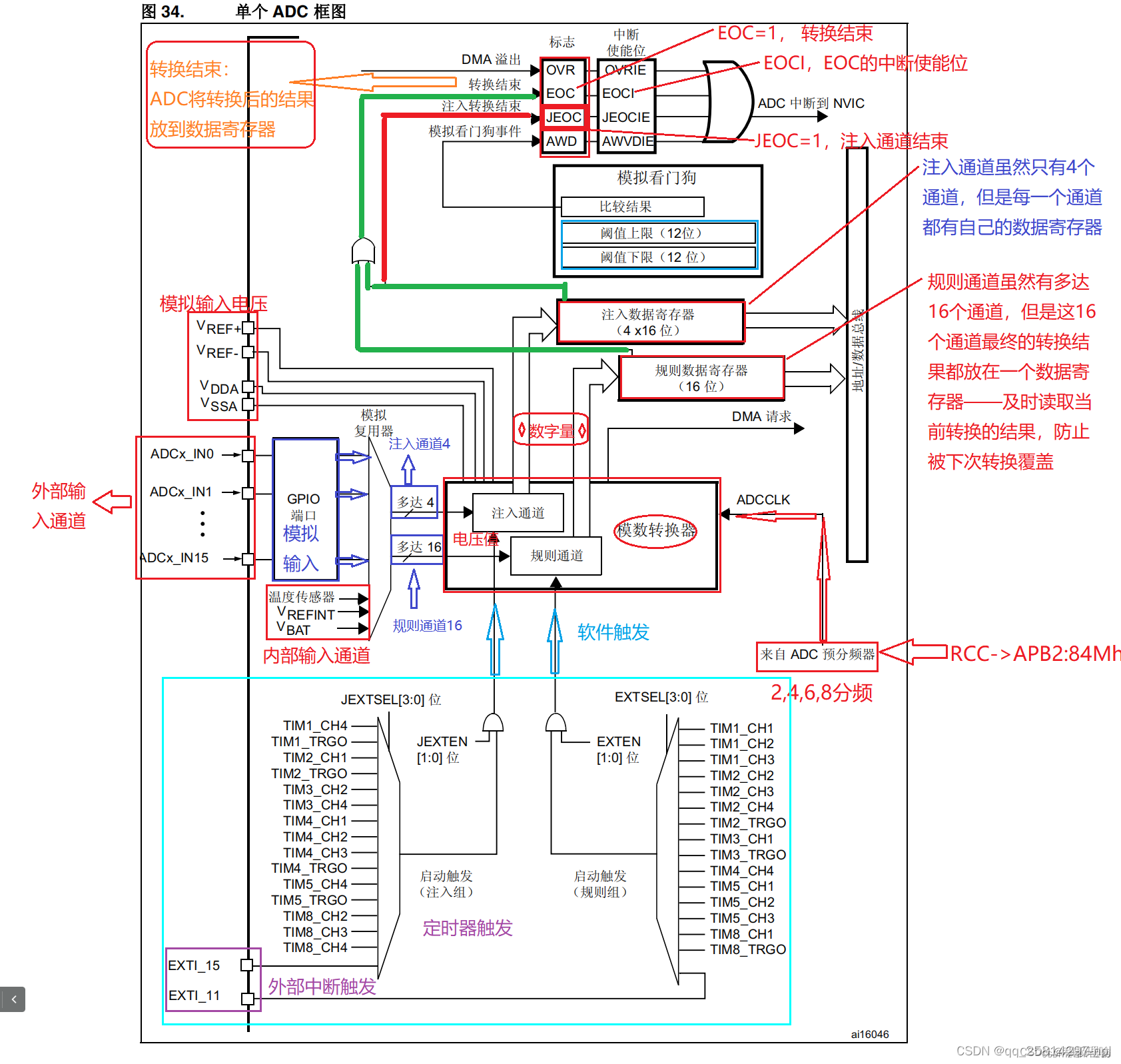

ADC基本结构
输入通道
规则组4种转换模式
1. 单次转换，非扫描模式
2. 连续转换，非扫描模式
3. 单次转换，扫描模式
4. 连续转换，扫描模式

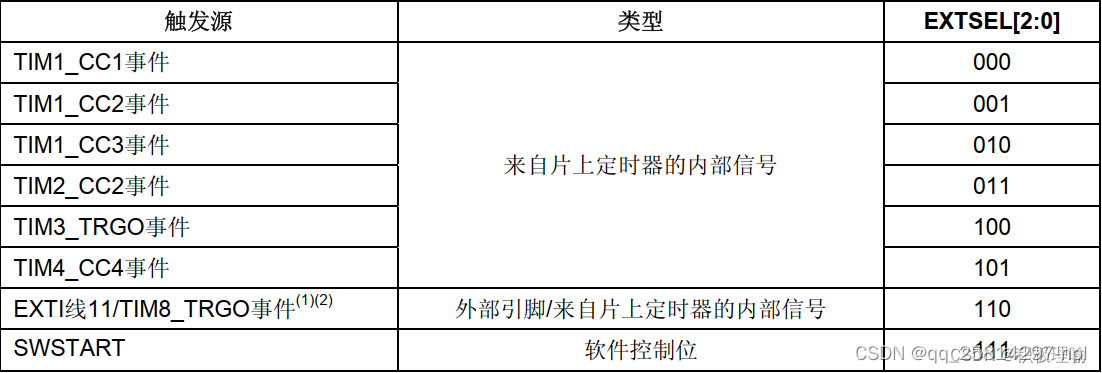

触发控制（触发源）
1.触发源选择
2.数据对齐————右对齐
3. AD转换的步骤：转换时间的计算
4. 校准：固定的，只需要在初始化完ADC，加几条代码即可
5. 数据波动的处理方案
6. ADC 选择和DMA结合，为什么不可以手动转运
7. 硬件电路
ADC+单通道
显示电压值uint16_t ADValue;
连续转换

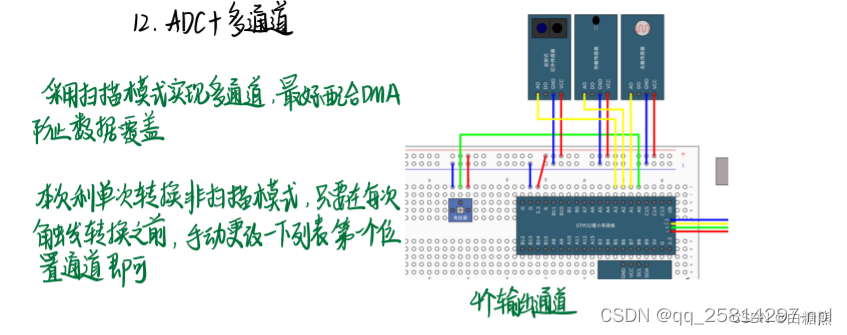

ADC+多通道
多通道 利用单通道非扫描完成
AD.c

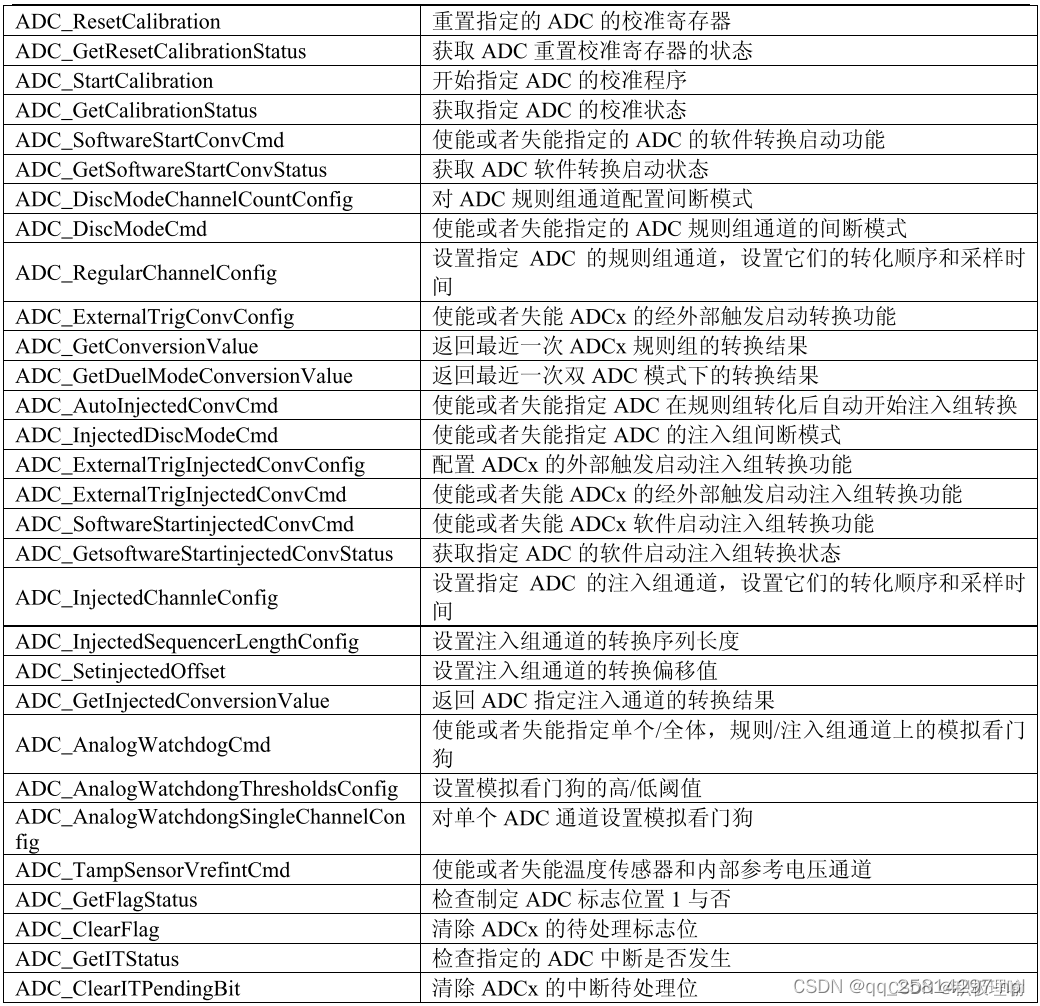

ADC库函数
ADC（Analog-Digital Converter）模拟-数字转换器
ADC可以将引脚上连续变化的模拟电压转换为内存中存储的数字变量，建立模拟电路到数字电路的桥梁
12位(分辨率)逐次逼近型ADC，1us转换时间（最大1MHZ）
输入电压范围：0~3.3V，转换结果范围：0–4095 （位数越高，分辨率越高） 0~3.3V 一一对应

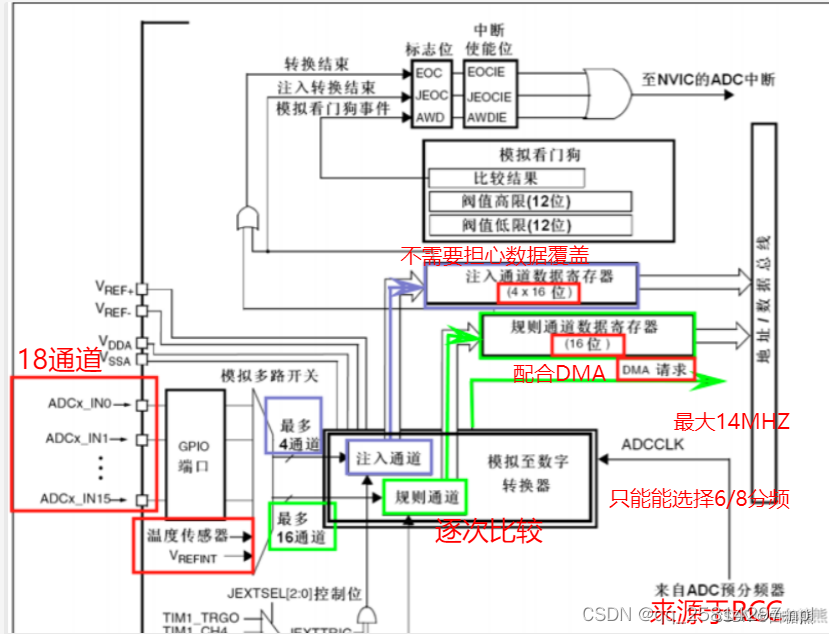

18个输入通道，可测量16个外部（GPIO）和2个内部信号源（温度传感器，内部参考电压（基准电压，不会受外部电压影响））
规则组（用于常规事件）和注入组（用于突发事件）两个转换单元（一次启动一个组，）
模拟看门狗自动监测输入电压范围（判断AD值高于某个阈值或低于。。后，执行操作）
STM32F103C8T6 ADC资源：ADC1、ADC2，10个外部输入通道
DAC的实现原理

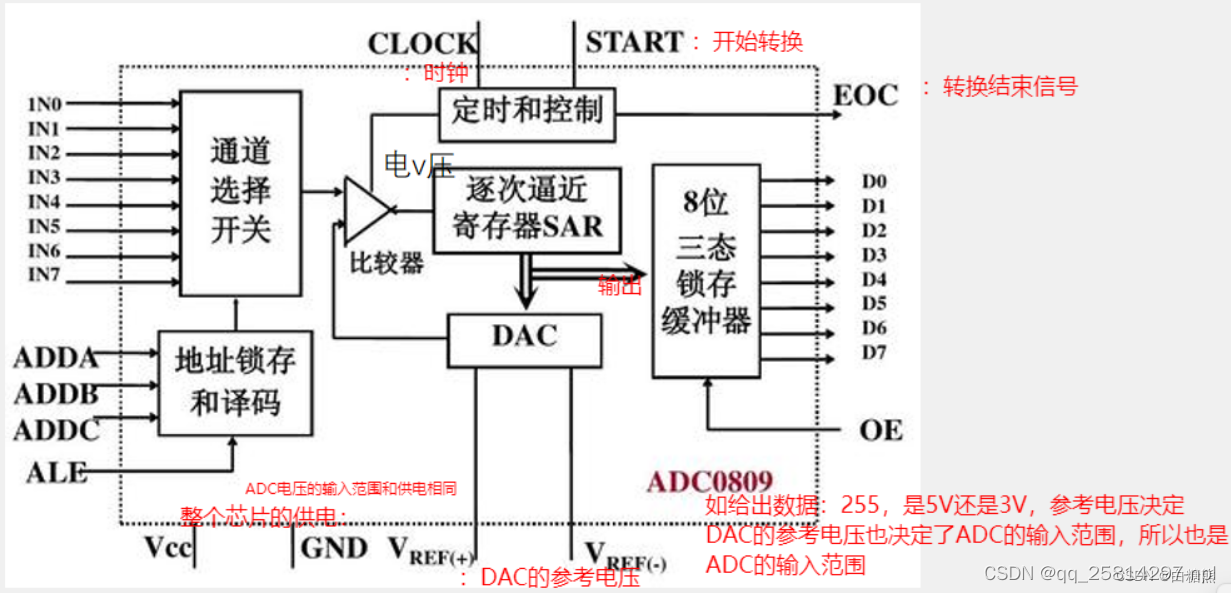

DAC：电压输出端：给他一个数据，它就能输出数据对应的电压，DAC内部使用加权电阻网络来实现的转换。（具体看51单片机ADDA）
外部通道输入一个未知编码的电压，DAC输出的是已知编码的电压，在电压比较器进行比较
如果DAC输出的电压比较小，就增大DAC数据，反之亦然，直到它和外部输入的基本相同。这样DAC输入的数据即使外部电压的编码数据了。
电压调节的过程就是通过逐次逼近寄存器SAR完成。
逐次逼近的过程
为了尽快找外部未知电压的编码，通常采用二分法进行寻找。
比如图中8位ADC（0–255），第一次输入255的一半，128看谁大谁小，如果大了就64.。。。。
如果用二进制来看，128，64，36这些数其实就是位权
这个判断过程就是从高位到低位依次判断1还是0的过程。1000 0000 =>0100 0000 => 0010 0000
对于8位，判断8此就可以得出DAC编码，12位就是12次.
clock:驱动内部逐次比较的时钟

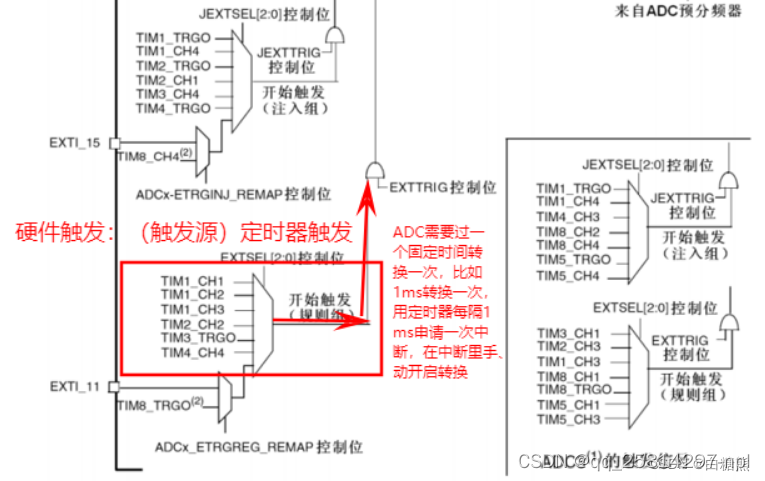

如，硬件出发，ADC需要过一个固定时间转换一次，如1ms，那么定时器每隔1ms申请一次中断来触发转发转换。
由于频繁进中断会影响主程序的进行，且中断有优先级，这也会影响ADC的转换，因此必须提供硬件支持，比如TIM1_CH1定时1ms由触发信号，就产生更新事件，连接到TIM3的TRGO口，，因此TIM3的更新事件就可以通过硬件自动触发ADC转换了。
知识点补充：
RC振荡器和锁相环（PLL）
单片机内部是不会放晶振的，只有RC振荡器！
在振荡电路中的频率选择部分可以只用电阻R和电容C构成。 这种只用电阻和电容构成的振荡器称为RC振荡器 。
优点：是实现的成本比较低，毕竟就是一个电阻电容。缺点是由于电阻电容的精度问题所以RC振荡器的震荡频率会有误差，同时受到温度、湿度的影响，这个跟元器件的工艺有关。
晶体振荡器
优点是相对来说震荡频率一般都比较稳定。缺点的话就是价格要稍微高点了，还有用晶体振荡器一般还需要接两个 15-33pF起振电容。
一般单片机中很少用RC振荡器，可能在实验室环境会用，而在实际的工程、工业上很少用到，常用的也就是晶体振荡器。因为很多时候单片机需要一个精度的机器周期作定时、通讯等用途，如果震荡频
RTC（Real-Time Clock）即实时时钟
目前实时时钟芯片大多采用精度较高的晶体振荡器作为时钟源。任何实时时钟的核心都是晶振，此时晶振的作用是提供基准频率，频率为32.768kHz。相比较晶振只可以产生稳定的频率，实时时钟是以输入频率做基础，再依此作除频、倍频、PLL等等，产生出处理器与主板各部分所需的频率。
RTC是单片机的实时时钟，它需要时钟源，stm32中32 kHz 低速内部 RC (LSI RC)，可选择提供给 RTC 用于停机/待机模式下的自动唤醒。32.768 kHz 低速外部晶振（LSE 晶振），用于驱动 RTC 时钟 (RTCCLK)
Reset and clock control (RCC)，即复位与时钟控制，主要是通过寄存器配置时钟源。
STM32的时钟源
有五个时钟源，为HSI、HSE、LSI、LSE、PLL：
①HSI是高速内部时钟，RC振荡器，频率为8MHz。
②HSE是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz~16MHz。
③LSI是低速内部时钟，RC振荡器，频率为40kHz。
④LSE是低速外部时钟，接频率为32.768kHz的石英晶体。
⑤PLL为锁相环倍频输出，其时钟输入源可选择为HSI/2、HSE或者HSE/2。倍频可选择为2~16倍，但是其输出频率最大不得超过72MHz。
ADC预分频器来自于RCC ，2，4分频后分别是32，和18，最大16MHZ 因此只能选择6 和8 12/9
模拟看门狗
STM32 中有双ADC模式 可以组成同步交叉模式，交叉对一个通道采样。
ADC基本结构
输入通道
规则组4种转换模式
1. 单次转换，非扫描模式
1.选择要转换的通道
2.转换完成，将转换结果放入寄存器，对于EOC置为1
2. 连续转换，非扫描模式
一次转换完成后，会接着连续不断的转换。不需要手动开启转换
3. 单次转换，扫描模式
完成一次转换，需要再次触发，才能继续转换
由于是扫描模式，需要用到菜单列表，

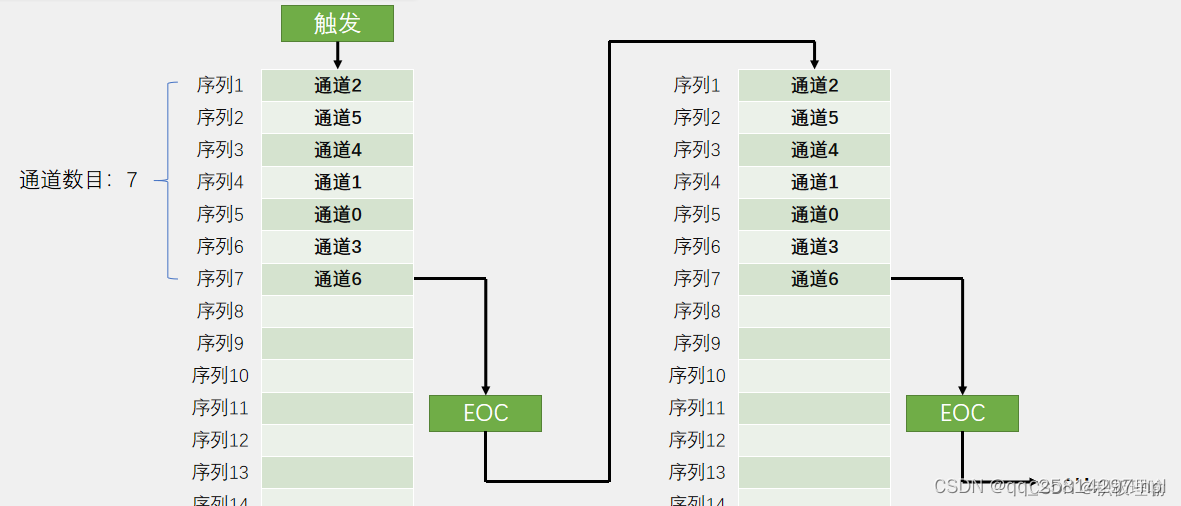

通道数目，如果写7，就依次对前7个通道ADC转换。防止数据被覆盖，需要及时将数据挪走。转换完成，触发EOC
4. 连续转换，扫描模式
触发控制（触发源）
1.触发源选择
2.数据对齐————右对齐
间断转换 （了解即可）数据对齐
3. AD转换的步骤：转换时间的计算
（采样，保持）：在量化编码之前需要设置一个采样开关，先打开开关，收集外部电压，断开采样开关。可以保证比较时电压稳定。
（量化，编码）：ADC逐次比较的过程
STM32 ADC的总转换时间为：
TCONV = 采样时间 + 12.5个ADC周期（12位）
例如：当ADCCLK=14MHz，采样时间为1.5个ADC周期
TCONV = 1.5 + 12.5 = 14个ADC周期 = 1μs
4. 校准：固定的，只需要在初始化完ADC，加几条代码即可
ADC有一个内置自校准模式。校准可大幅减小因内部电容器组的变化而造成的准精度误差。校准期间，在每个电容器上都会计算出一个误差修正码(数字值)，这个码用于消除在随后的转换中每个电容器上产生的误差
建议在每次上电后执行一次校准
启动校准前， ADC必须处于关电状态超过至少两个ADC时钟周期
5. 数据波动的处理方案
采用阈值，高低阈值，利用和施密特触发器一样的原理，得到平稳的正交波形
过滤器，取多个AD值的平均值，
裁剪分辨率
6. ADC 选择和DMA结合，为什么不可以手动转运
因为ADC完成转换后没有任何的标志位，不知道某一通道谁转换完了，只有在整个列表都转换完了，返回一个EOC结束标志，才触发中断
转换一个数据只需要几微秒，因此很难做到数据不会丢失。
但是可以采用间断模式，每转换一个通道就是暂停，等数据转运走了，再继续转换。
7. 硬件电路
ADC+单通道
void AD_Init(void)
{
//给ADC和GPIO口使能
RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1,ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
RCC_ADCCLKConfig(RCC_PCLK2_Div6);
GPIO_InitTypeDef GPIO_InitStruct;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AIN; //在AIN模式下GPIO口是无效的，因此是ADC的专属模式
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA,&GPIO_InitStruct);
//给序列的每个位置填写对应的通道
ADC_RegularChannelConfig(ADC1,ADC_Channel_0,1,ADC_SampleTime_55Cycles5);
ADC_InitTypeDef ADC_InitStruect;
ADC_InitStruect.ADC_ContinuousConvMode =DISABLE; //单次转换还是连续
ADC_InitStruect.ADC_DataAlign = ADC_DataAlign_Right; //右对齐
ADC_InitStruect.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None ; //软件触发，不使用外部触发启动ADC转换，触发控制的触发源
ADC_InitStruect.ADC_Mode = ADC_Mode_Independent;//独立模式
ADC_InitStruect.ADC_NbrOfChannel = 1; //通道数目
ADC_InitStruect.ADC_ScanConvMode = DISABLE; //扫描还是非扫描
ADC_Init(ADC1,&ADC_InitStruect);
ADC_Cmd(ADC1,ENABLE);
//对ADC进行校准 复位校准
ADC_ResetCalibration(ADC1); //
while(ADC_GetResetCalibrationStatus(ADC1) == SET);
//启动校准
ADC_StartCalibration(ADC1);
//获取校准状态 ---是否校准完成
while(ADC_GetCalibrationStatus(ADC1) == SET);
}
uint16_t AD_GetValue(void)//启动转换，获取结果
{
//软件触发
ADC_SoftwareStartConvCmd(ADC1,ENABLE);//不断初始化
//获取标志位状态 ，在转换后获取 ==0 表示转换未完成
while(ADC_GetFlagStatus(ADC1,ADC_FLAG_EOC) == RESET);//滚则组是否转换完成
//获取ADC转换值 ，就是读取DR数据寄存器的值
return ADC_GetConversionValue(ADC1); //获取已经完成转换的AD值
}
//显示AD值
uint8_t ADValue;
int main(void)
{
OLED_Init();
AD_Init();
OLED_ShowString(1,1,"ADValue:");
while(1)
{
ADValue =AD_GetValue();
OLED_ShowNum(1,9,ADValue,4); //显示AD值
}
}
显示电压值uint16_t ADValue;
float Voltage;
int main(void)
{
OLED_Init();
AD_Init();
OLED_ShowString(1,1,"ADValue:");
while(1)
{
ADValue =AD_GetValue();
Voltage = (float)ADValue / 4095 *3.3;
OLED_ShowNum(1,9,ADValue,4); //显示AD值
OLED_ShowNum(2,9,Voltage,1); //显示电压值
OLED_ShowNum(2,11,(uint16_t)(Voltage*100)%100,2); //显示电压值,就得到小数位了
}
}
连续转换
//软件触发
ADC_SoftwareStartConvCmd(ADC1,ENABLE);//每次转换完成，数据会存到数据寄存器中，然后继续执行转换
uint16_t AD_GetValue(void) //启动转换，获取结果
{
//获取标志位状态 ，在转换后获取 ==0 表示转换未完成
while(ADC_GetFlagStatus(ADC1,ADC_FLAG_EOC) == RESET);//
//获取ADC转换值 ，就是读取DR数据寄存器的值
return ADC_GetConversionValue(ADC1); //获取已经完成转换的AD值
}
ADC+多通道
多通道 利用单通道非扫描完成
AD.c
uint16_t AD_GetValue(uint8_t ADC_Channel)
{
//给序列的每个位置填写对应的通道
ADC_RegularChannelConfig(ADC1,ADC_Channel,1,ADC_SampleTime_55Cycles5);
//软件触发
ADC_SoftwareStartConvCmd(ADC1,ENABLE);
//获取标志位状态 ，在转换后获取 ==0 表示转换未完成
while(ADC_GetFlagStatus(ADC1,ADC_FLAG_EOC) == RESET);
//获取ADC转换值 ，就是读取DR数据寄存器的值
return ADC_GetConversionValue(ADC1); //获取已经完成转换的AD值
}
uint16_t AD0;
uint16_t AD1;
uint16_t AD2;
uint16_t AD3;
int main(void)
{
OLED_Init();
AD_Init();
OLED_ShowString(1,1,"AD0:");
OLED_ShowString(1,1,"AD1:");
OLED_ShowString(1,1,"AD2:");
OLED_ShowString(1,1,"AD3:");
{
AD0 =AD_GetValue(ADC_Channel_0);
AD1 =AD_GetValue(ADC_Channel_1);
AD2 =AD_GetValue(ADC_Channel_2);
AD3 =AD_GetValue(ADC_Channel_3;
OLED_ShowNum(1,9,AD0,4); //显示AD值
OLED_ShowNum(1,9,AD1,4); //显示AD值
OLED_ShowNum(1,9,AD2,4); //显示AD值
OLED_ShowNum(1,9,AD3,4); //显示AD值
}
}
ADC库函数
//恢复初始状态
void ADC_DeInit(ADC_TypeDef* ADCx);
void ADC_Init(ADC_TypeDef* ADCx, ADC_InitTypeDef* ADC_InitStruct);
//给结构体一个默认值
void ADC_StructInit(ADC_InitTypeDef* ADC_InitStruct);
//开关控制就是给ADC上电
void ADC_Cmd(ADC_TypeDef* ADCx, FunctionalState NewState);
//用来开启DMA输出信号，如果是用DMA转运数据用
void ADC_DMACmd(ADC_TypeDef* ADCx, FunctionalState NewState);
//中断输出控制，用来控制某个中断，能不能通往NVIC
void ADC_ITConfig(ADC_TypeDef* ADCx, uint16_t ADC_IT, FunctionalState NewState);
//复位校准
void ADC_ResetCalibration(ADC_TypeDef* ADCx);
//获取复位校准状态
FlagStatus ADC_GetResetCalibrationStatus(ADC_TypeDef* ADCx);
//开启校准
void ADC_StartCalibration(ADC_TypeDef* ADCx);
//获取开启校准状态
FlagStatus ADC_GetCalibrationStatus(ADC_TypeDef* ADCx);
//ADC软件开始转换控制 ---软件触发的函数
void ADC_SoftwareStartConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
//ADC 获取开启转换状态 ---不能判断是否转换结束 返回SWSTART的状态，
FlagStatus ADC_GetSoftwareStartConvStatus(ADC_TypeDef* ADCx); //一般不用
//配置间断模式
void ADC_DiscModeChannelCountConfig(ADC_TypeDef* ADCx, uint8_t Number);
//是否启用间断模式
void ADC_DiscModeCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
//规则组 给序列的每个位置填写对应的通道
void ADC_RegularChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel, uint8_t Rank, uint8_t ADC_SampleTime);
//ADC外部触发转换控制
void ADC_ExternalTrigConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
//获取ADC转换值
uint16_t ADC_GetConversionValue(ADC_TypeDef* ADCx);
//获取双ADC转换值
uint32_t ADC_GetDualModeConversionValue(void);
//下面都是ADC注入组配置
void ADC_AutoInjectedConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
void ADC_InjectedDiscModeCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
void ADC_ExternalTrigInjectedConvConfig(ADC_TypeDef* ADCx, uint32_t ADC_ExternalTrigInjecConv);
void ADC_ExternalTrigInjectedConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
void ADC_SoftwareStartInjectedConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
FlagStatus ADC_GetSoftwareStartInjectedConvCmdStatus(ADC_TypeDef* ADCx);
void ADC_InjectedChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel, uint8_t Rank, uint8_t ADC_SampleTime);
void ADC_InjectedSequencerLengthConfig(ADC_TypeDef* ADCx, uint8_t Length);
void ADC_SetInjectedOffset(ADC_TypeDef* ADCx, uint8_t ADC_InjectedChannel, uint16_t Offset);
uint16_t ADC_GetInjectedConversionValue(ADC_TypeDef* ADCx, uint8_t ADC_InjectedChannel);
//对模拟看门狗进行配置
//是否启动
void ADC_AnalogWatchdogCmd(ADC_TypeDef* ADCx, uint32_t ADC_AnalogWatchdog);
//ADC 配置高低阈值 （看门狗）
void ADC_AnalogWatchdogThresholdsConfig(ADC_TypeDef* ADCx, uint16_t HighThreshold, uint16_t LowThreshold);
//配置看门通道
void ADC_AnalogWatchdogSingleChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel);
//ADC温度传感器 ，内部参考电压配置
void ADC_TempSensorVrefintCmd(FunctionalState NewState);
//获取EOC标志位是否变为1，是1就是转换结束 --判断转换是否结束
//获取标志位
FlagStatus ADC_GetFlagStatus(ADC_TypeDef* ADCx, uint8_t ADC_FLAG);
//清除标志位
void ADC_ClearFlag(ADC_TypeDef* ADCx, uint8_t ADC_FLAG);
//获取中断状态
ITStatus ADC_GetITStatus(ADC_TypeDef* ADCx, uint16_t ADC_IT);
//获取中断挂起位
void ADC_ClearITPendingBit(ADC_TypeDef* ADCx, uint16_t ADC_IT);
————————————————
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
原文链接：https://blog.csdn.net/weixin_52958292/article/details/135762821
扫一扫
2406
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
