1、概述
UC3843 IC是一个电流模式PWM控制器，这意味着它可以用于通过改变输出电压向负载提供恒定电流。在构建带有反馈的开关模式电源时，通常使用两种控制模式，一种是电压模式控制，其中输出电压将保持恒定，而与电流无关（CV模式），另一种是电流模式控制，其中输出电流将保持恒定，与电压无关（CA模式）。

2、UC3843A芯片引脚名称与功能和维修关键
UC3843A芯在一些开关电源中常见，也用于驱动焊机的送丝电机。其引脚与UC3842相同，1脚内部放大器输出、2脚电压反馈输出、3脚电流检测保护、4脚RT/CT端子、5脚接地、6脚输出、7脚电源端子VCC，8脚5V参考电压输出。

3、UC3843A特点：
启动电压为8.5V，启动后工作电压为7.5-30v，最高占空比96%。

4、维护的关键点是：
引脚8是5V基准电压输出，如果芯片通电，该引脚没有5V输出，则芯片坏了；

当引脚3的外部输出电压低于1V时，3843关闭6脚驱动脉冲输出；

引脚4产生锯齿波，如果没有锯齿波，3843的6脚也没有驱动脉冲输出。

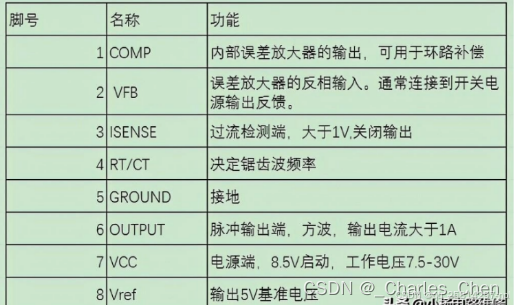

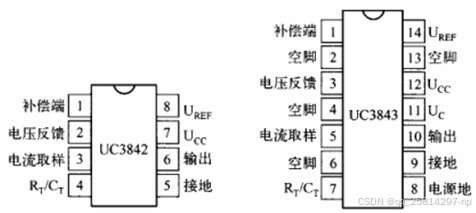

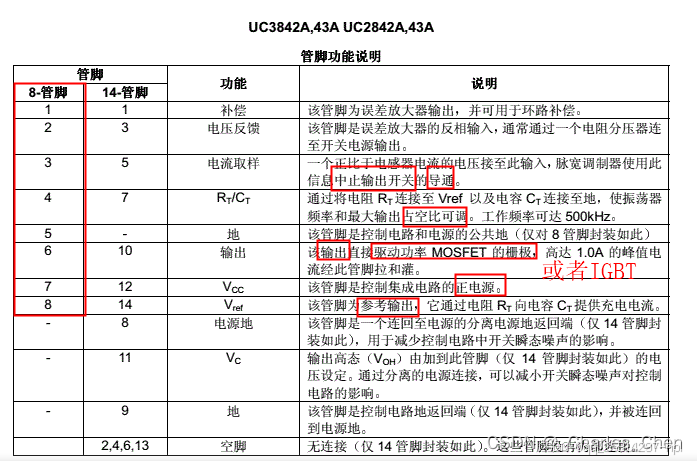

5、3843各引脚名称及功能见附图

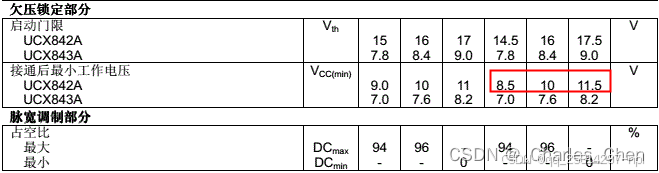

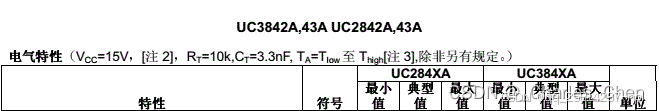

6、电气性能部分截图

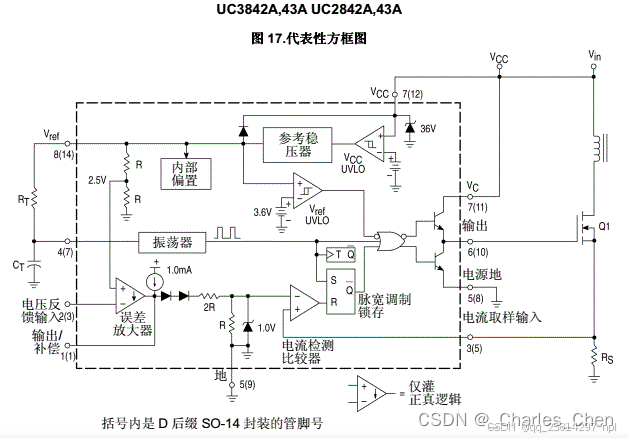

7、参考电路：

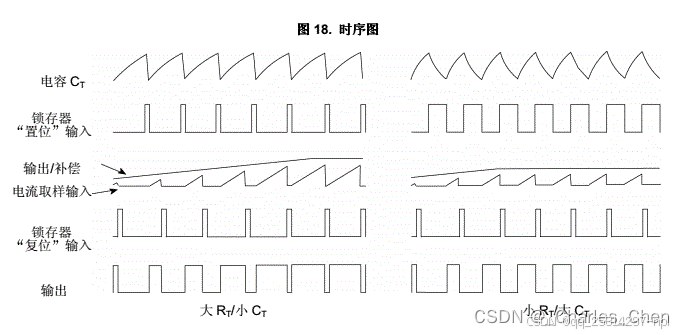

8、时序图

uc3843引脚功能和电压-与非网

问：有一DC-DC 10V-40V开关电源，不烧保险，无输出电压！打开电源盒，测3843电源管理芯片烧！换3843的7脚输入8.1V不起振，差找到三极管A1050放大管接的电阻3.3K开路，换新的，还是无工作！测量开关管周围限流电阻，3843外围原件，电阻，电容，二极管，都是好的，就是不起振，3843达不到8.5V.能否指点一下?

答：

1，7脚，VCC 最大输入电压是30V,不能超过30V,否则容易烧坏IC；

2，输入引脚7脚的电压需要大于8.5v才能起振，看看输入是不是有电容漏电；

3，管脚3电流检测，看下电压是不是超过1V,是的话，就不行，IC会断开8脚的基准5v输出，办法就是增加调节采样阻值也就是nmos管的S极过流保护检测电阻；

4，mosfet 短路也会造成6脚高压损坏IC。另外，一般3843是驱动mosfet和IGBT,不清楚你为什么用的是三极管？
————————————————
