一、芯片概述

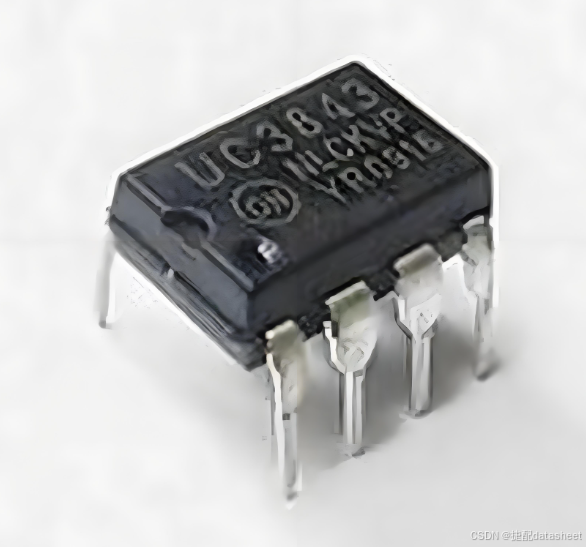

UC3843 是 TI 推出的高性能电流模式 PWM 控制器，专为离线和 DC-DC 转换器设计，集成了欠压锁定、逐脉冲限流、图腾柱输出等功能，具有以下核心特性：

低启动电流：小于 1mA，适合电池供电或节能应用。
宽输入电压范围：启动阈值 8.4V，关断阈值 7.6V，适用于低电压系统。
高开关频率：可达 500kHz，支持小型化磁性元件。
逐脉冲电流限制：实时保护功率开关管。
图腾柱输出：±1A 驱动能力，直接驱动 N 沟道 MOSFET。

二、引脚功能与封装

1. 引脚配置（8 引脚 DIP 封装）

引脚号	符号	功能描述
1	COMP	补偿引脚，外接 RC 网络调整闭环响应
2	VFB	反馈电压输入，用于输出电压采样
3	ISENSE	电流检测输入，监测开关管电流
4	RT/CT	振荡器定时引脚，接电阻和电容设定频率
5	GND	信号地
6	OUTPUT	PWM 驱动输出，直接连接 MOSFET 栅极
7	VCC	电源输入，范围 8.4V~30V
8	VREF	5V 基准电压输出，精度 ±1%

2. 封装类型

DIP-8：标准双列直插封装，适合手工焊接和原型开发。
SOIC-14：表面贴装封装，节省空间，适合高密度布局。

三、工作原理与关键特性

1. 电流模式控制

逐脉冲限流：通过 ISENSE 引脚实时监测开关管电流，当超过阈值时立即关断输出，防止过流损坏。
振荡器与 PWM：RT/CT 引脚外接 RC 网络设定开关频率，公式为： \(f \approx \frac{172}{R_T \cdot C_T} \quad (R_T > 5k\Omega)\)
占空比控制：通过 VFB 引脚反馈电压调整占空比，最大占空比接近 100%。

2. 保护功能

欠压锁定（UVLO）：VCC 低于 7.6V 时关断输出，高于 8.4V 重新启动。
过温保护：内置温度传感器，高温时自动降低输出。
双脉冲抑制：防止误触发导致的输出异常。

四、技术参数与性能

1. 主要性能指标

参数	典型值	单位
电源电压范围	8.4V~30V	V
输出驱动电流	±1A	A
开关频率范围	10kHz~500kHz	kHz
总未调整误差	±0.75LSB	—
工作温度范围	-40°C~85°C	—

2. 电气特性

基准电压：5V±1%，带载能力 50mA。
电流检测阈值：1V 对应最大开关电流（ISENSE 引脚电压）。
输出饱和压降：低电平≤0.4V（200mA 灌电流），高电平≥13V（200mA 拉电流）。

五、应用注意事项

外围元件选择
- RT/CT：根据目标频率计算，例如 f=100kHz 时，RT=10kΩ，CT=3.3nF。
- 电流检测电阻（Rs）：根据最大电流设定，公式： \(R_s = \frac{1.0V}{I_{SMAX}}\)
- 补偿网络（COMP 引脚）：使用 RC 网络优化环路稳定性，典型值 R=10kΩ，C=10nF。
布局布线
- 单点接地：确保信号地与功率地分离，减少噪声耦合。
- 旁路电容：VCC 引脚接 100nF 电容至 GND，高频旁路。
- 输出走线：OUTPUT 引脚到 MOSFET 栅极的走线尽量短，减少寄生电感。
斜率补偿
- 当占空比超过 50% 时，需在 ISENSE 引脚加入斜率补偿网络（如 R-C 串联电路），防止次谐波振荡。

六、典型应用电路

1. 离线反激式电源

plaintext

电路组成：
- UC3843作为控制器
- MOSFET（如IRF840）作为开关管
- 高频变压器（T1）实现电压变换
- 次级整流二极管（D6）和滤波电容（C11）输出稳定电压
- 光耦（如PC817）实现反馈隔离

关键连接：
- VCC通过启动电阻（R8）连接输入高压
- RT/CT接10kΩ电阻和3.3nF电容设定频率
- ISENSE通过电阻（Rs）检测MOSFET源极电流
- VFB通过电阻分压网络采样输出电压

2. 代码流程

python

# 伪代码示例（基于UC3843的反激式电源控制）
void setup() {
  // 初始化引脚和外围元件
  pinMode(OUTPUT_PIN, OUTPUT);
  pinMode(ISENSE_PIN, INPUT);
  // 设置初始占空比
  analogWrite(OUTPUT_PIN, 50); // 50%占空比
}

void loop() {
  // 实时监测电流和电压
  float current = analogRead(ISENSE_PIN) * (1.0 / 1024.0) * 5.0; // 转换为实际电流值
  float voltage = analogRead(VFB_PIN) * (1.0 / 1024.0) * 5.0; // 转换为实际电压值

  // 根据反馈调整占空比
  if (voltage > 5.1) { // 输出电压过高
    analogWrite(OUTPUT_PIN, 45); // 降低占空比
  } else if (voltage < 4.9) { // 输出电压过低
    analogWrite(OUTPUT_PIN, 55); // 提高占空比
  }

  // 过流保护
  if (current > 2.0) { // 超过2A阈值
    digitalWrite(OUTPUT_PIN, LOW); // 关断输出
    delay(100); // 延时后重启
    digitalWrite(OUTPUT_PIN, HIGH);
  }
}
