手机照相机闪光灯控制电路

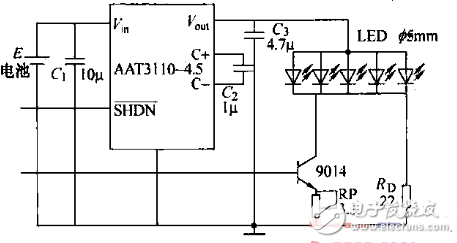

200mA峰信电流的手机照相机闪光灯电路，采用一只AAT3110-4.5的电容式电荷泵芯片，将手机锂电池的电压升压并稳压至4.5V，向一组发光二极管LED提供工作电压和100～200mA峰值电流。峰值电流经作为闪光开关的VF形成回路。电荷泵的输入滤波电容的电容量为lOTIF，输出滤波电容的电容量为4. 7vF，储能电容的电容量为lTIF。Ri，为发光管LED的平衡电阻。RP为峰值电流调节电阻，调节RP的阻值可以设定峰值电流的大小。
照相机闪光灯电路图
摄影爱好者在室内、夜间、阴影下或逆光的情况下进行摄影时，若要获得满意的拍摄效果，通常要用借助各种的辅助照明设施，这其中以电子闪光灯的性能最佳。而电子闪光灯的种类很多，从结构区分，主要有单体闪光灯和照相机内藏式闪光灯两大类。从电路区分，主要有以下几种常见电路。

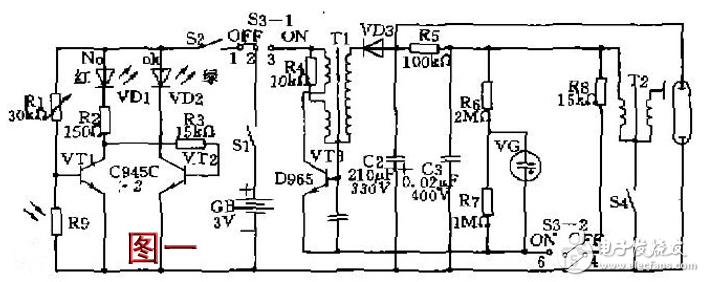

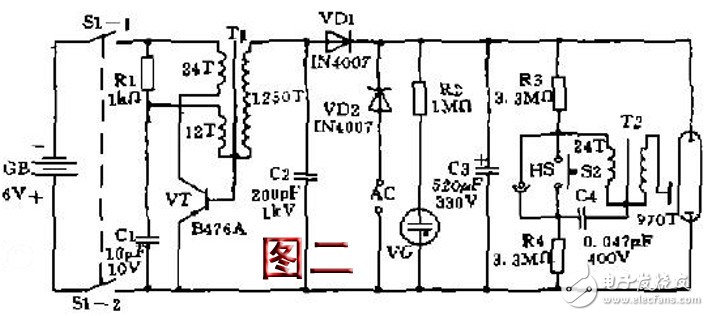

最普通的闪光灯电路通常由DC—DC变换、储能、充电显示、触发及闪光灯管组成。如图l、图2所示。市场上的卡片机和过去常用的低档胶片傻瓜相机的内藏闪光灯一般都采用这类电路。图1、图2所示电路的工作原理是相同的。接通电开关后，由三极管和振荡线圈、整流二极管构成的反擞式DC-DC变换电路将电池的低电压变换成300V左右的直流脉动电压，对储能电容器充电，当电压上升到额定电压的百分之七十（约200V左右）时，VG点亮。这时即可按动快门按钮，进行闪光摄影。快门动作时，同步触发开关闭台，触发闪光灯管，储能电容器通过闪光灯管放电闪光。
在图一、图二的电路中，当VG点亮之后，由于振荡电路在工作，故耗电较大。若将图一、图二中的部分电路改为图三、图四所示，则可能大大降低VG点亮后的耗电。

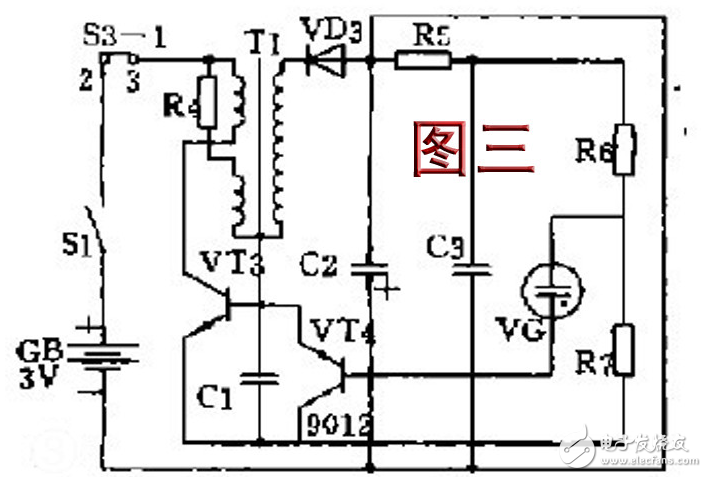

在图三所示的电路中，在储能电容器C2所充电压低于VG的启辉电压（一般为25o～27OV）时，VG不点亮，VT4因无基极偏流而截止，振荡电路工作。当c2所充电压太于VG 的启辉电压时，VG点亮，VT4导通，振荡管VT3截止，此时电源所消耗的电流基本上由R4决定。当C2上的电压降低时，VG熄灭，VT4截止，VT3又进入振荡工作状态。

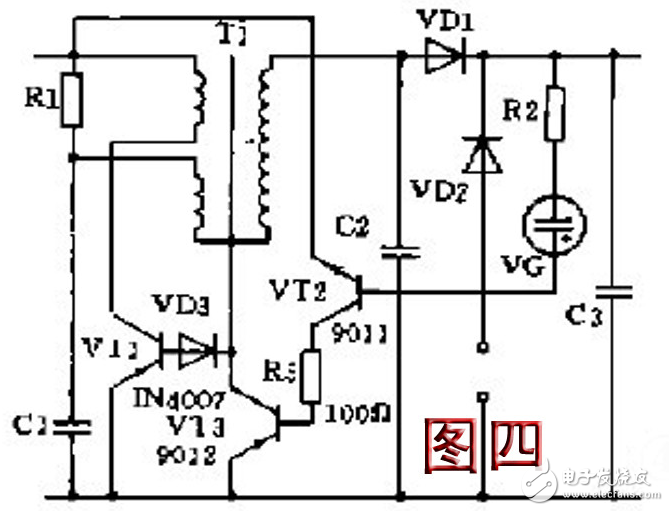

图四所示电路的工作原理与图3类似。自动调光闪光灯电路采用自动调光的闪光灯，可根据被摄物体所受光照的强弱，自动确定灯闪时间的长短，来得到正确的闪光曝光量。
最全的照相机闪光灯电路图大全（十款照相机闪光灯电路图详解）-华强资讯-华强电子网
最简单闪光灯电路图大全（晶体管/电容器/照相机闪光灯）

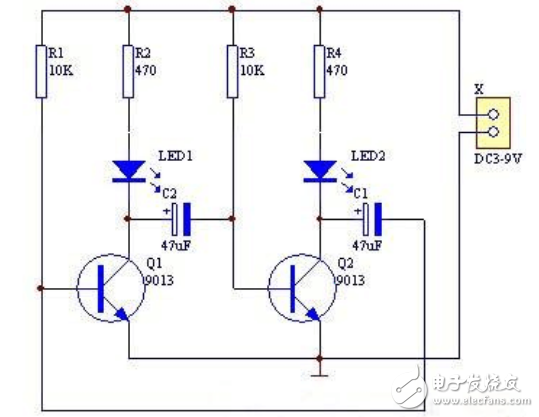

最简单闪光灯电路图（一）

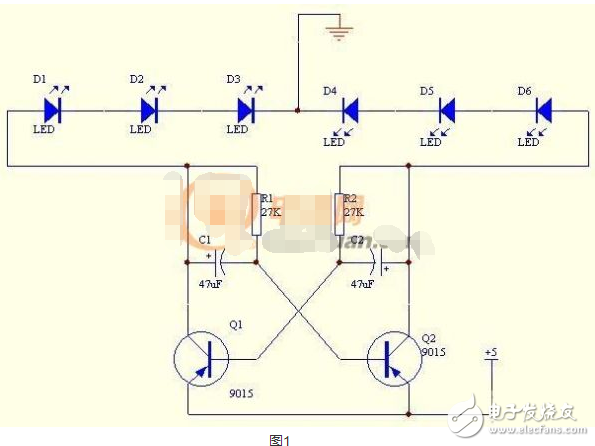

工作原理：当电源一接通，两只三极管就要争先导通，但由于元器件有差异，只有某一只管子最先导通。假如Q1最先导通，那么Q1集电极电压下降，LED1被点亮，电容C2的左端接近零电压，由于电容器两端的电压不能突变，所以Q2基极也被拉到近似零电压，使Q2截止，LED2不亮。随着电源通过电阻R3对C2的充电，使三极管Q2基极电压逐渐升高，当超过0.6伏时，Q2由截止状态变为导通状态，集电极电压下降，LED2被点亮。与此同时三极管Q2集电极电压的下降通过电容器C2的作用使三极管Q1的基极电压也下跳，Q1由导通变为截止，LED1熄灭。如此循环，电路中两只三极管便轮流导通和截止，两只发光二极管就不停地循环发光。改变电容的容量可以改LED循环的速度。
最简单闪光灯电路图（二）

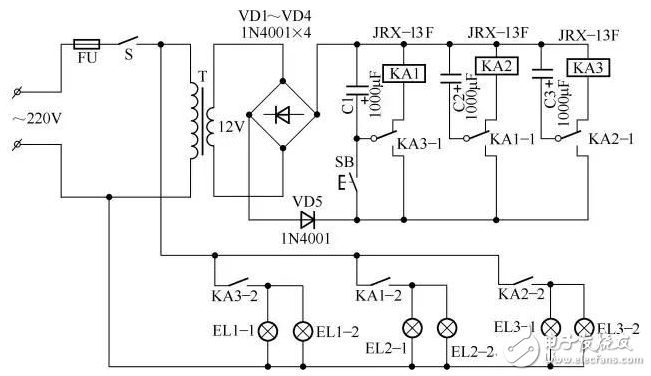

简易流动闪光灯电路图
最简单闪光灯电路图（三）
（一）制作材料与工具
3DG6晶体管1只，3AX31晶体管1只，47KΩ微调电阻1只，100μF/3V电解电容1只，印制线路板1块，5号电池1节，1.5V/0.1A小电珠1只。
（二）电路简介

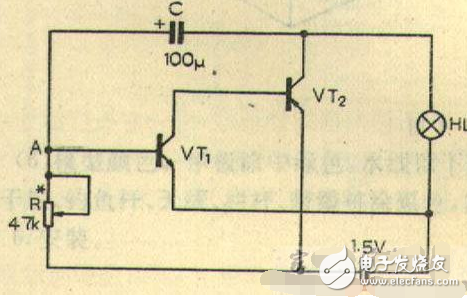

电子频闪灯是由晶体管组成的互补多谐振荡器，电路如图2-1所示，通电后产生自激振荡，驱动小电珠HL不断闪烁。
接通电源后，电流即通过电阻R向电容C充电，当充电到一定程度时，晶体管VT1导通，同时，VT2亦导通，使小电珠HL发光。此时，电容C放电，A点电位下降，VT1得不到正常工作偏压而截止，VT2也随之截止，HL不发光。此时电路恢复初始状态，电流通过R再次向C充电……这样周而复始，使HL不断闪烁。（R表示该电阻值可通过调整后确定）
（三）制作
晶体管VT1、VT2要分别选用β大于30的金属壳三极管3DG6、3AX31，或塑封三级管9011、9012，R微调电阻调节时要注意有一定的电阻值存在，不要调到电阻很小的值，否则易损坏三极管。
先将元件脚上锡，然后按附图焊接各元件。焊毕，将印制板正、负端各引一导线，以备接电源时用。
（四）调试
将印制板的正、负端的引出线分别与1.5V电池的正、负端连接，此时可看到小电珠不断闪烁。若小电珠不闪，应仔细检查电路是否有错焊或假焊；若小电珠常亮不闪，则说明R值太小，造成充放电时间太短，使HL闪烁频率太快，使人眼无法看出它在闪烁，只认为常亮而不闪。这时只需用小螺丝刀调节47KΩ微调电阻，通过调节可使小电珠达到理想的频闪效果。（使用微调电阻时，千万不要将电阻值调至零）
制作完毕，可将其装饰一番。例如可让它代替小动物的眼睛一眨一眨的，也可以使它成为花芯一闪一闪的等等。
最简单闪光灯电路图（四）
电路工作原理
本电路采用高增益pnp型锗管vt3，vt4组成多谐振荡器，有两级反相器首尾连接，级间利用电容C3，C4耦合，其工作周期为1S。
元件选择与调试
本电路的三极管应选择集电极电流大于50ma的9012或9015，发光管应选择高亮度的发光管。若想改变闪烁的速度，可以调整C3、C4的容量，也可以用微调代替r3、r4，调整好后替换上相应数值的电阻即可。
本电路图结构简单，非常适合处于入门阶段的开发者来进行练习。由于使用了高亮度的灯关，本设计中的照明效率得到了一定的保证。
最简单闪光灯电路图大全（晶体管/电容器/照相机闪光灯）-华强资讯-华强电子网
声控闪光灯电路图大全（驻极体电容器话筒/高压闪光灯）
声控闪光灯电路图（一）

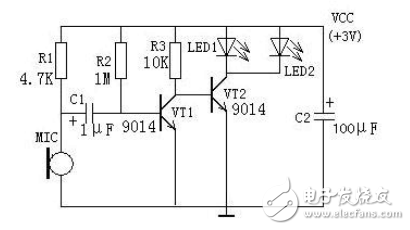

电路主要由捡音器（驻极体电容器话筒），晶体管放大器和发光二极管等构成。
电路原理
静态时，VT1处于临界饱和状态，使VT2截止，LED1和LED2皆不发光，R1给电容话筒MIC提供偏置电流，话筒捡取室内环境中的声波信号后即转为相应的电信号，经电容C1送到VT1的基极进行放大，VT1、VT2组成两级直接耦合放大电路，只要选取合适的R2、R3使无声波信号。VT1处于临界饱和状态，而以使VT处于截止状态，两只LED中无电流流过而不发光，当MIC捡取声波信号后，就有音频信号注入VT1的基极，其信号的负半周使VT1退出饱和状态，VT1的集电极电压上升。VT2导通，LED1和LED2点亮发光，当输入音频信号较弱时，不足以使VT1退出饱和状态，LED1和LED2仍保持熄灭状态，只有较强信号输入时，以光二极管才点亮发光，所以，LED1和LED2能随着环境声音（如音乐、说话）信号的强弱起伏而闪烁发光。
组装与调试：
1、按原理图画出装配图，然后按装配图进行装配。
2、注意三极管的极性不能接错，元件排列整齐、美观。
3、通电后先测VT的集电极电压，使其在0.2~0.4之间，如果该电压太低则施加声音信号后，VT1不能退出饱和状态，VT2则不能导通，如果该电压超过VT2的死区电压，则静态时VT2就导通，使LED1和LED2点亮发光，所以。对于灵敏度不同的电容话筒，以及β值不同的三极管，VT1的集电极电阻R3的大小要通过调试来确定。
4、离话筒约0.5米距离，用普通声音（音量适中）讲话时，LED1、LED2应随声音闪烁。如需大声说话时，发光管才闪烁发光，可适当减小R3的阻值，也可更换β值更大的三极管。
声控闪光灯电路图（二）
高压闪光灯是经振荡电路与升压变压器产生高电压，由大电容器储存能量，在需要的瞬间释放并感应出高压，激发惰性气体发出脉冲光源，从而获得极强的瞬时功率的。图1是一个闪光灯的原型，该闪光灯是由一个充满氙气的玻璃罩构成的，其负极和正极全都浸入在氙气内，而触发极与灯表面相连，没有浸没在氙气内。

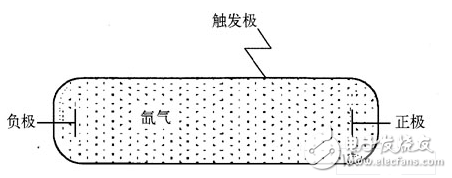

图1 闪光灯的原型
当氙气的阻抗值降到一个很低的数值时，一股强大的电流从正极流至负极，产生很强的可见光。完成这项功能的是触发极，它会产生一个很高的峰值电压（几千伏），从而使氙气被离子化，并进入低阻抗状态。目前常用的闪光灯电路大多是高压闪光灯电路，它由振荡电路、升压变压器、储能大电容器、高压线圈、惰性气体闪光灯组成，典型电路图如图2所示。

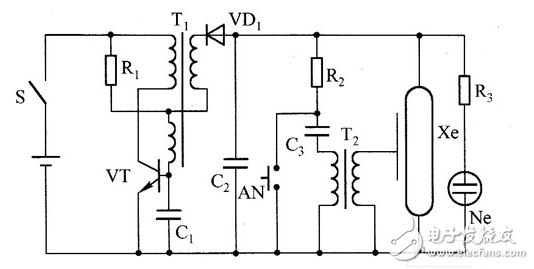

图2 典型的高压闪光灯电路图
闪光灯的输出光线很强，覆盖面很广。闪光灯的色温大约为5500～6000K，十分接近自然光的色温，所以无须彩色校正。另外，因为输出光线需用很高的电能（在阳极上需要几百伏），所以把电池电压提高到闪光灯所需的电压需要一些时间。
通常情况下s两次连续闪光的间隔在1～5s之间s时间长短取决于输入功率、电容、充电电路特性和所需电能。闪光灯只能是脉冲式的，所以它是一个很好的照相辅助光源解决方案，但不适合应用于运动图像的摄像。
此外，氙气闪光灯管及其相关的驱动电子组件会占用很大的空间，而移动电话的可用空间十分有限。而且因为点燃氙气、提供正确的能量，以及保证光输出都需要很高的电压，都需要一个精确的成本昂贵的驱动器，这些因素都限制了高压闪光灯在移动电话上的应用。
声控闪光灯电路图（三）

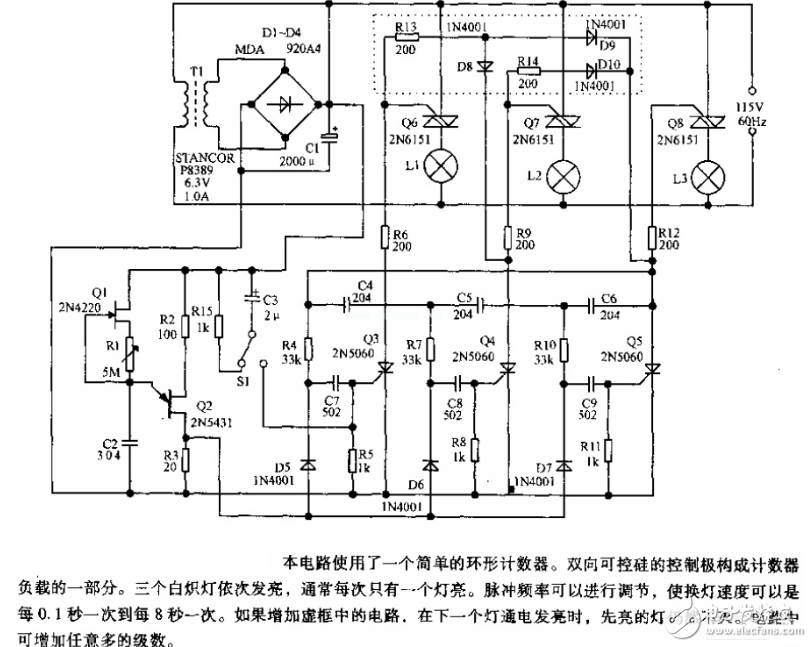

顺序闪光的交流闪光灯电路如下图所示：
声控闪光灯电路图大全（驻极体电容器话筒/高压闪光灯）-华强资讯-华强电子网
简易声控闪光灯的制作
简易声控闪光灯的制作方法一
这里介绍一款声控闪光灯电路，周围有声音（如有人说话，拍掌等）时，该电路就会随着声音而闪闪发光。

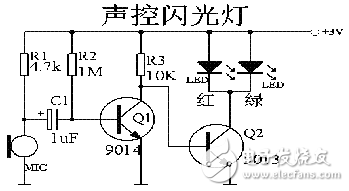

工作原理：声控闪光灯原理图如下图所示，电路主要由拾音器、晶体管放大器和发光二极管等组成。
拾音器由微型驻极体话筒MIC担任，R1是它的供电偏置电阻，它拾取室内环境声波信号后转为相应的电信号，然后经电容C1送至三极管Q1基极进行放大。Q1、Q2组成两级直耦式放大器，选取合适的R2与R3使无声波信号时，Q1刚好处于导通状态，Q1集电极（即Q2基极）为低电平，所以Q2截止，发光管LED1、LED2都不发光，当MIC拾取声波后，就有音频信号注入Q1的基极，其信号负半周就使Q1退出饱和区，其集电极即Q2基极电位升高，Q2导通LED1、LED2就点亮发光，当输入音频信号较弱时，不足以使Q1退出饱和区，发光管LED1、LED2仍保持熄灭状态，只有较强信号时发光管才点亮，所以LED1、LED2跟随环境声波强弱起伏而闪闪发光！
动手实践：按上图在电子实验板上插接好元器件，检查无误后接入电源，对着MIC讲话，发光二极管应随声音之高低而有明暗变化，声音越大，LED越亮.Q2是一级驱动放大，这里采用NPN管，我们可以换成PNP管子，体会NPN与PNP在极性的区别。
功能改善与扩展：
1.改换R1，R2阻值可调节受话灵敏度
2.增加一只3V继电器可驱动220V白炽灯泡闪光。（注意安全）
简易声控闪光灯的制作方法二
电路主要由捡音器（驻极体电容器话筒），晶体管放大器和发光二极管等构成。
电路原理
静态时，VT1处于临界饱和状态，使VT2截止，LED1和LED2皆不发光，R1给电容话筒MIC提供偏置电流，话筒捡取室内环境中的声波信号后即转为相应的电信号，经电容C1送到VT1的基极进行放大，VT1、VT2组成两级直接耦合放大电路，只要选取合适的R2、R3使无声波信号。VT1处于临界饱和状态，而以使VT处于截止状态，两只LED中无电流流过而不发光，当MIC捡取声波信号后，就有音频信号注入VT1的基极，其信号的负半周使VT1退出饱和状态，VT1的集电极电压上升。VT2导通，LED1和LED2点亮发光，当输入音频信号较弱时，不足以使VT1退出饱和状态，LED1和LED2仍保持熄灭状态，只有较强信号输入时，以光二极管才点亮发光，所以，LED1和LED2能随着环境声音（如音乐、说话）信号的强弱起伏而闪烁发光。
组装与调试：
1、按原理图画出装配图，然后按装配图进行装配。
2、注意三极管的极性不能接错，元件排列整齐、美观。
3、通电后先测VT的集电极电压，使其在0.2~0.4之间，如果该电压太低则施加声音信号后，VT1不能退出饱和状态，VT2则不能导通，如果该电压超过VT2的死区电压，则静态时VT2就导通，使LED1和LED2点亮发光，所以。对于灵敏度不同的电容话筒，以及β值不同的三极管，VT1的集电极电阻R3的大小要通过调试来确定。
4、离话筒约0.5米距离，用普通声音（音量适中）讲话时，LED1、LED2应随声音闪烁。如需大声说话时，发光管才闪烁发光，可适当减小R3的阻值，也可更换β值更大的三极管。
